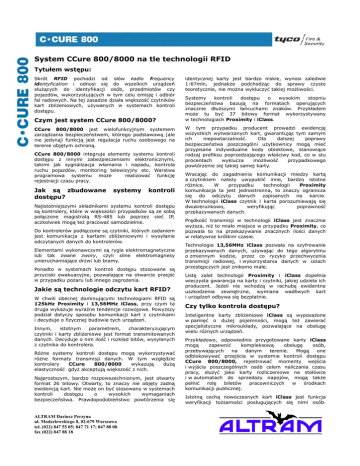

System CCure 800/8000 na tle technologii RFID

System CCure 800/8000 na tle technologii RFID
Tytułem wstępu:
Skrót RFID pochodzi od słów radio frequency
identyfication i odnosi się do wszelkich urządzeń
służących do identyfikacji osób, przedmiotów czy
pojazdów, wykorzystujących w tym celu emisję i odbiór
fal radiowych. Na tej zasadzie działa większość czytników
kart zbliżeniowych, używanych w systemach kontroli
dostępu.
Czym jest system CCure 800/8000?
CCure 800/8000 jest wielofunkcyjnym systemem
zarządzania bezpieczeństwem, którego podstawową (ale
nie jedyną) funkcją jest regulacja ruchu osobowego na
terenie objętym ochroną.
CCure 800/8000 integruje elementy systemu kontroli
dostępu z innymi zabezpieczeniami elektronicznymi,
takimi jak sygnalizacja włamania i napadu, kontrola
ruchu pojazdów, monitoring telewizyjny etc. Warstwa
programowa systemu może
realizować funkcję
rejestracji czasu pracy.
Jak są zbudowane
dostępu?
systemy
kontroli
Najistotniejszymi składnikami systemu kontroli dostępu
są kontrolery, które w większości przypadków są ze sobą
połączone magistralą RS-485 lub poprzez sieć IP,
aczkolwiek mogą też pracować samodzielnie.
Do kontrolerów podłączone są czytniki, których zadaniem
jest komunikacja z kartami zbliżeniowymi i wysyłanie
odczytanych danych do kontrolerów.
Elementami wykonawczymi są rygle elektromagnetyczne
lub tak zwane zwory, czyli silne elektromagnesy
unieruchamiające drzwi lub bramy.
Ponadto w systemach kontroli dostępu stosowane są
przyciski ewakuacyjne, pozwalające na otwarcie przejść
w przypadku pożaru lub innego zagrożenia.
Jakie są technologie odczytu kart RFID?
W chwili obecnej dominującymi technologiami RFID są
125kHz Proximity i 13,56MHz iClass, przy czym ta
druga wykazuje wyraźne tendencje rozwojowe. Powyższy
podział dotyczy sposobu komunikacji kart z czytnikami
i decyduje o fizycznej budowie tych urządzeń.
Innym,
istotnym
parametrem,
charakteryzującym
czytniki i karty zbliżeniowe jest format transmitowanych
danych. Decyduje o nim ilość i rozkład bitów, wysyłanych
z czytnika do kontrolera.
Różne systemy kontroli dostępu mogą wykorzystywać
różne formaty transmisji danych. W tym względzie
kontrolery
CCure
800/8000
wykazują
dużą
elastyczność gdyż akceptują większość z nich.
Najprostszym, bardzo rozpowszechnionym, jest otwarty
format 26 bitowy. Otwarty, to znaczy nie objęty żadną
ewidencją kart. Nie może on być stosowany w systemach
kontroli
dostępu
o
wysokich
wymaganiach
bezpieczeństwa. Prawdopodobieństwo powtórzenia się
ALTRAM Dariusz Perzyna
ul. Modzelewskiego 8, 02-679 Warszawa
tel. (022) 847 55 05; 847 71 17; 847 88 08
fax (022) 847 88 18
identycznej karty jest bardzo niskie, wynosi zaledwie
1:67mln, jednakże podchodząc do sprawy czysto
teoretycznie, nie można wykluczyć takiej możliwości.
Systemy
kontroli
dostępu
o
wysokim
stopniu
bezpieczeństwa bazują na formatach operujących
znacznie dłuższymi łańcuchami znaków. Przykładem
może tu być 37 bitowy format wykorzystywany
w technologiach Proximity i iClass.
W tym przypadku producent prowadzi ewidencję
wszystkich wytwarzanych kart, gwarantując tym samym
ich
niepowtarzalność.
Dla
dalszej
poprawy
bezpieczeństwa poszczególni użytkownicy mogą mieć
przypisane indywidualne kody obiektowe, stanowiące
rodzaj prefiksu poprzedzającego właściwy kod, co w stu
procentach
wyklucza
możliwość
przypadkowego
powtórzenie się takiej samej karty.
Wracając do zagadnienia komunikacji miedzy kartą
a czytnikiem należy uwypuklić inne, bardzo istotne
różnice.
W
przypadku
technologii
Proximity
komunikacja ta jest jednostronna, to znaczy ogranicza
się do odczytu danych zapisanych na karcie.
W technologii iClass czytnik i karta porozumiewają się
dwukierunkowo,
weryfikując
poprawność
przekazywanych danych.
Prędkość transmisji w technologii iClass jest znacznie
wyższa, niż to miało miejsce w przypadku Proximity, co
pozwala to na przekazywanie znacznych ilości danych
w relatywnie krótkim czasie.
Technologia 13,56MHz iClass pozwala na szyfrowanie
przekazywanych danych, używając do tego algorytmu
o zmiennym kodzie, przez co ryzyko przechwycenia
transmisji radiowej, i wykorzystania danych w celach
przestępczych jest znikomo małe.
Listę zalet technologii Proximity i iClass dopełnia
wieczysta gwarancja na karty i czytniki, jakiej udziela ich
producent. Jeżeli nie wchodzą w rachubę ewidentne
uszkodzenia zewnętrzne, wymiana wadliwych kart
i urządzeń odbywa się bezpłatnie.
Czy tylko kontrola dostępu?
Inteligentne karty zbliżeniowe iClass są wyposażone
w pamięć o dużej pojemności, mogą też zawierać
specjalistyczne mikroukłady, pozwalające na obsługę
wielu różnych urządzeń.
Przykładowo, odpowiednio przygotowane karty iClass
mogą
zapewnić
kompleksową
obsługę
osób,
przebywających
na
danym
terenie.
Mogą
one
odblokowywać przejścia w systemie kontroli dostępu
CCure 800/8000, rejestrować momenty wejścia
i wyjścia poszczególnych osób celem naliczania czasu
pracy, służyć jako karty rozliczeniowe na stołówce
i w automatach do sprzedaży napojów, mogą także
pełnić
rolę
biletów
pracowniczych
w
środkach
komunikacji publicznej.
Istotną cechą nowoczesnych kart iClass jest funkcja
weryfikacji tożsamości posługujących się nimi osób.
System CCure 800/8000 może współpracować z tak
zwanymi czytnikami biometrycznymi, które mogą działać
na różnych zasadach i reagować na różne czynniki.
W najprostszym przypadku sprawdzany jest odcisk palca
osoby posługującej się kartą zbliżeniową.
Dane biometryczne użytkownika zapisane są w pamięci
jego karty zbliżeniowej, przez co próba użycia karty
przez osobę niepowołaną skończy się niepowodzeniem.
Taka topologia systemu uwalnia administratora obiektu
od obowiązku prowadzenia bazy danych biometrycznych
użytkowników, co z kolei uniemożliwia próbę fałszowania
tych danych.
Miejsce systemu CCure 800/8000 na
rynku zabezpieczeń elektronicznych:
Najistotniejszą cechą systemu bezpieczeństwa CCure
800/8000 jest skalowalność, to znaczy możliwość
dostosowania do potrzeb użytkownika. System można
skonfigurować w dwojaki sposób: z wykorzystaniem
kontrolerów iStar lub kontrolerów apC. Pierwsza z tych
konfiguracji opiera się o transmisję danych poprzez sieć
2 czytniki kart
20 000 użytkowników
pamięć 512kB
RS232/485
IP, druga wykorzystuje magistralę RS-485 (opcja IP jest
dostępna
jedynie
po
zastosowaniu
dodatkowych
modułów).
W obu przypadkach wielkość systemu może być
dopasowana do wymagań użytkownika. Sieciowy system,
bazujący na kontrolerach iStar pozwala tworzyć bardzo
rozległe instalacje, obejmujące obiekty zlokalizowane
w różnych miastach, a nawet na różnych kontynentach.
Warunkiem działania systemu jest dostęp wszystkich jej
elementów do tej samej sieci IP.
Praca
systemu
CCure
800/8000
może
być
nadzorowana z jednego lub wielu stanowisk kontrolnych,
przy czym, w przypadku kontrolerów iStar może się to
odbywać za pośrednictwem Internetu. W zakres nadzoru
wchodzi
między
innymi
nadawanie
uprawnień
poszczególnym
użytkownikom,
uaktywnianie
lub
unieważnianie kart identyfikacyjnych. Zastosowanie
systemu CCure 800/8000 jest rekomendowane
w sytuacjach, gdy przewiduje się etapową realizację
inwestycji, stopniowe rozszerzanie obszaru objętego
ochroną, dodawanie do systemu nowych obiektów.
8 czytników kart
50 000 użytkowników
pamięć 1, 2, 4 MB
RS232/485
8/16 czytników kart
300 000 użytkowników
pamięć 64, 128 MB
Ethernet TCP/IP
Czytniki HID
R10
R30
RK40
Podstawowy typ czytnika iClass
Czytnik iClass w szerokiej obudowie
Czytnik iClass z klawiaturą
