D - 08.02.01a
Chodnik z płyt
betonowych i żwiru
SST DO PBW ODTWORZENIA NAWIERZCHNI PO ROBOTACH INSTALACYJNYCH NA TERENIE ZK W OLEŚNICY

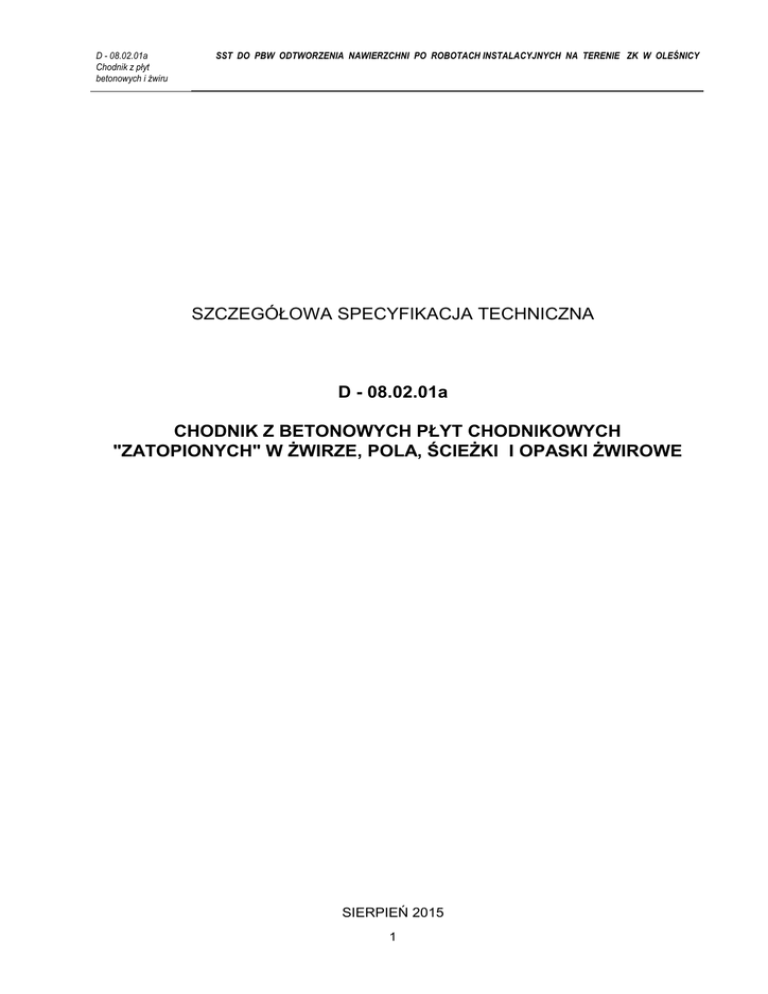

SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA
D - 08.02.01a
CHODNIK Z BETONOWYCH PŁYT CHODNIKOWYCH
"ZATOPIONYCH" W ŻWIRZE, POLA, ŚCIEŻKI I OPASKI ŻWIROWE
SIERPIEŃ 2015
1
D - 08.02.01a
Chodnik z płyt
betonowych i żwiru
SST DO PBW ODTWORZENIA NAWIERZCHNI PO ROBOTACH INSTALACYJNYCH NA TERENIE ZK W OLEŚNICY
SPIS TREŚCI
D - 08.02.01a
CHODNIK Z BETONOWYCH PŁYT CHODNIKOWYCH
"ZATOPIONYCH" W ŻWIRZE, POLA, ŻCIEŻKI I OPASKI ŻWIROWE
1. WSTĘP .........................................................................................................................................3
2. MATERIAŁY .................................................................................................................................4
3. SPRZĘT ........................................................................................................................................8
4. TRANSPORT ................................................................................................................................8
5. WYKONANIE ROBÓT ..................................................................................................................9
6. KONTROLA JAKOŚCI ROBÓT ...................................................................................................9
7. OBMIAR ROBÓT .......................................................................................................................10
8. ODBIÓR ROBÓT........................................................................................................................12
9. PODSTAWA PŁATNOŚCI .........................................................................................................12
10. PRZEPISY ZWIĄZANE ................................................ BŁĄD! NIE ZDEFINIOWANO ZAKŁADKI.
NAJWAŻNIEJSZE OZNACZENIA I SKRÓTY
OST
SST
- ogólna specyfikacja techniczna
- szczegółowa specyfikacja techniczna
2
D - 08.02.01a
Chodnik z płyt
betonowych i żwiru
SST DO PBW ODTWORZENIA NAWIERZCHNI PO ROBOTACH INSTALACYJNYCH NA TERENIE ZK W OLEŚNICY
1. WSTĘP
1.1. Przedmiot SST
Przedmiotem niniejszej szczegółowej specyfikacji technicznej (SST) są wymagania
dotyczące wykonania i odbioru robót związanych z wykonaniem chodnika z płyt
chodnikowych betonowych "zatopionych" w żwirze oraz opasek żwirowych.
1.2. Zakres stosowania SST
Szczegółowa specyfikacja techniczna stanowi obowiązującą podstawę prawną
stosowaną jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót
drogowych związanych z realizacją zadania: „Odtworzenie nawierzchni utwardzonych
placów i chodników w Zakładzie Karnym w Oleśnicy”.
1.3. Zakres robót objętych SST
Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót
związanych z wykonaniem chodnika:
 z płyt chodnikowych betonowych 50x50cm "zatopionych" w żwirze,
 nawierzchni żwirowej pól, ścieżek i opasek.
1.4. Określenia podstawowe
1.4.1. Płyty chodnikowe betonowe - prefabrykowane płyty betonowe przeznaczone
do budowy chodników dla pieszych.
1.4.2.
Obrzeża chodnikowe - prefabrykowane belki betonowe rozgraniczające jednostronnie
lub dwustronnie ciągi komunikacyjne od terenów nie przeznaczonych do komunikacji.
1.4.3. Obrzeża typu "EKO-BORD" – wykonane w całości z surowców wtórnych elastyczne
profile rozgraniczające jednostronnie lub dwustronnie ciągi komunikacyjne od terenów nie
przeznaczonych do komunikacji, jak również rozgraniczające w obszarach ciągów
komunikacyjnych podobszary różniące się kolorystyką, strukturą lub fakturą materiału
nawierzchni, a w terenach zielonych podobszary różniące się charakterem wykończenia
wierzchniej warstwy podłoża.
1.4.4. Nawierzchnia twarda nieulepszona - nawierzchnia nie przystosowana do szybkiego
ruchu samochodowego ze względu na pylenie, nierówności, ograniczony komfort jazdy wibracje i hałas, jak np. nawierzchnia tłuczniowa, brukowcowa lub żwirowa.
1.4.5. Nawierzchnia żwirowa - nawierzchnia zaliczana do twardych nieulepszonych, której
warstwa ścieralna jest wykonana z mieszanki żwirowej bez użycia lepiszcza czy spoiwa.
1.4.6. Pozostałe określenia podstawowe są zgodne z obowiązującymi, odpowiednimi
polskimi normami i definicjami podanymi w OST D-00.00.00 „Wymagania ogólne”
w pkt. 1.4.
1.5. Ogólne wymagania dotyczące robót
Ogólne wymagania dotyczące robót podano w OST D-00.00.00 „Wymagania
ogólne” w pkt. 1.5.
3
D - 08.02.01a
Chodnik z płyt
betonowych i żwiru
SST DO PBW ODTWORZENIA NAWIERZCHNI PO ROBOTACH INSTALACYJNYCH NA TERENIE ZK W OLEŚNICY
2. MATERIAŁY
2.1. Ogólne wymagania dotyczące materiałów
Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania podano
w OST D-00.00.00 „Wymagania ogólne” w pkt. 2.
2.2. Stosowane materiały





Materiałami stosowanymi są:
betonowe płyty chodnikowe,
materiały na podsypkę,
obrzeża betonowe wg SST D-08.03.01,
obrzeża typu "EKO-BORD" wg SST D-08.03.02,
mieszanka żwirowa.
2.3. Płyty chodnikowe betonowe - klasyfikacja
2.3.1. Rodzaje
W zależności od wymiarów i kształtu, rozróżnia się następujące rodzaje płyt
chodnikowych betonowych:
A - płyta normalna kwadratowa,
B - płyta połówkowa,
C - płyta infuła,
D - płyta narożnikowa ścięta,
E - płyta narożnikowa kwadratowa.
2.3.2. Odmiany
W zależności od technologii produkcji płyty rozróżnia się odmiany:
płyta jednowarstwowa - 1,
płyta dwuwarstwowa - 2.
2.3.3. Gatunki
W zależności od dopuszczalnych wielkości i liczby uszkodzeń oraz odchyłek
wymiarowych rozróżnia się gatunki płyt:
- gatunek I
- G1,
- gatunek II - G2.
Płyty chodnikowe betonowe powinny odpowiadać wymaganiom BN-80/6775-03/01
[7] i BN-80/6775-03/03 [8].
Przykład
oznaczenia
płyty
chodnikowej
normalnej
połówkowej
(B)
jednowarstwowej (1) o wymiarach 35 x 17,5 cm gat. I:
Płyta chodnikowa B-1 35/17,5 BN-80/6775-03/03 [8].
Co najmniej co 50-ta płyta na stronie nie narażonej na ścieranie powinna mieć
podany w sposób trwały: znak wytwórni, symbole elementu, datę produkcji i znak kontroli
odbiorczej.
Do realizacji niniejszego zadania zgodnie z dokumentacją projektową zastosować
należy betonowe płyty chodnikowe normalne kwadratowe (A), dwuwarstwowe (2),
gatunku I (G1), o wymiarach 50x50x7cm, czyli: A-2 50/50.
2.3.4. Wymagania techniczne
2.3.4.1. Kształt i wymiary
Kształt płyt chodnikowych betonowych podano na Rys. 1, a wymiary płyt podano
w Tablicy 1.
4
D - 08.02.01a
Chodnik z płyt
betonowych i żwiru
SST DO PBW ODTWORZENIA NAWIERZCHNI PO ROBOTACH INSTALACYJNYCH NA TERENIE ZK W OLEŚNICY
Rysunek 1. Rodzaje płyt chodnikowych betonowych
Tablica 1. Wymiary płyt chodnikowych betonowych
Rodzaj
płyty
a
Wymiary płyt, cm
b
c
d
A
35
50
-
-
-
B
35
50
17,5
25
-
-
C
35
-
49,7
25
D
-
-
49,7
25
E
-
-
-
25
Grubość
płyty h, cm
min 5
max 7
Dopuszczalne odchyłki wymiarów płyt chodnikowych betonowych podano w Tablicy 2.
Tablica 2. Dopuszczalne odchyłki wymiarów płyt chodnikowych betonowych
Rodzaje
wymiaru
a, b, c, d, h
Dopuszczalne odchyłki, mm
Gatunek I
Gatunek II
2
3
2.3.4.2. Dopuszczalne wady i uszkodzenia
Dopuszczalne wady i uszkodzenia powierzchni i krawędzi płyt chodnikowych
betonowych podano w Tablicy 3.
5
SST DO PBW ODTWORZENIA NAWIERZCHNI PO ROBOTACH INSTALACYJNYCH NA TERENIE ZK W OLEŚNICY
D - 08.02.01a
Chodnik z płyt
betonowych i żwiru
Tablica 3. Dopuszczalne wady i uszkodzenia
Dopuszczalna wielkość wad i
uszkodzeń
Gatunek 1
Gatunek 2
Rodzaj wad i uszkodzeń
płyt chodnikowych betonowych
Wklęsłość lub wypukłość powierzchni
i krawędzi, [mm]
Szczerby
i uszkodzenia
krawędzi
i naroży
2
ograniczających powierzchnie
górne (ścieralne), mm
ograniczających pozostałe
powierzchnie:
- liczba max
- długość, mm, max
- głębokość, mm, max
3
niedopuszczalne
2
20
6
2
40
10
2.3.4.3. Składowanie
Płyty chodnikowe betonowe powinny być składowane rębem, płaszczyznami
górnymi ku sobie, na podłożu wyrównanym i odwodnionym. Płyty powinny być
posegregowane według rodzajów, odmian i gatunków. Płyty należy ustawiać
na podkładkach drewnianych oraz zabezpieczać krawędzie przed uszkodzeniem
przekładkami drewnianymi.
2.3.4.4. Beton i jego składniki
2.3.4.4.1. Beton do produkcji płyt chodnikowych
Do produkcji płyt chodnikowych betonowych jednowarstwowych należy stosować
beton klasy C20/25 i C25/30.
W przypadku płyt dwuwarstwowych, górna (ścieralna) warstwa płyt powinna być
wykonana z betonu klasy C25/30.
2.3.4.4.2. Cement
Do produkcji płyt chodnikowych betonowych należy stosować cement portlandzki
klasy nie niższej niż „32,5” wg PN-B-19701 [4].
Przechowywanie cementu powinno być zgodne z BN-88/6731-08 [6].
2.3.4.4.3. Kruszywo do betonu
Kruszywo do betonu powinno odpowiadać wymaganiom PN-B-06712 [2].
2.3.4.4.4. Woda
Woda powinna być odmiany „1” i odpowiadać wymaganiom PN-B-32250 [5].
2.4. Materiały na podsypkę
Na podsypkę stosuje się piasek lub miał kamienny. Piasek na podsypkę powinien
odpowiadać wymaganiom PN-B-06712 [2].
Woda powinna być odmiany „1” i odpowiadać wymaganiom PN-B-32250 [5].
Zgodnie z dokumentacją projektową na podsypkę należy zastosować miał kamienny.
2.5. Betonowe obrzeża chodnikowe
Do ograniczenia nawierzchni żwirowych należy zastosować betonowe obrzeża
chodnikowe wg SST D-08.03.01.
6
D - 08.02.01a
Chodnik z płyt
betonowych i żwiru
SST DO PBW ODTWORZENIA NAWIERZCHNI PO ROBOTACH INSTALACYJNYCH NA TERENIE ZK W OLEŚNICY
2.6. Obrzeża typu "EKO-BORD"
Do zabezpieczenia betonowych płyt chodnikowych "zatopionych" w żwirze
przed przesuwaniem się należy zastosować obrzeża elastyczne typu "EKO-BORD"
mocowane do podłoża szpilkami systemowymi wg SST D-08.03.02.
2.6. Mieszanka żwirowa
Mieszanka żwirowa powinna mieć optymalne uziarnienie. Krzywa uziarnienia
mieszanki powinna mieścić się w granicach krzywych obszaru dobrego uziarnienia,
podanych na Rys. 2. Skład ramowy uziarnienia podano w Tablicy 4.
Kruszywo naturalne użyte do mieszanki żwirowej powinno spełniać wymagania
normy PN-B-11111 [11] i PN-B-11113 [12], a ponadto wskaźnik piaskowy
wg BN-64/8931-01 [13] dla mieszanki o uziarnieniu:
od 0 do 20 mm, WP powinien wynosić od 25 do 40,
od 0 do 50 mm, WP powinien wynosić od 55 do 60.
Tablica 1. Skład ramowy uziarnienia optymalnej mieszanki żwirowej
Rzędne krzywych granicznych uziarnienia
Wymiary oczek
przechodzi przez sito, % wag.
kwadratowych sita
nawierzchnia jednowarstwowa
warstwa dolna
lub warstwa górna nawierzchni dwuwarstwowej
nawierzchni dwuwarstwowej
a1
b1
a
b
mm
50
100
20
100
67
12
92
88
54
4
86
64
65
30
2
68
47
49
19
0,5
44
26
28
11
0,075
15
8
12
3
Rysunek 1. Obszar uziarnienia optymalnych mieszanek żwirowych
7
D - 08.02.01a
Chodnik z płyt
betonowych i żwiru
SST DO PBW ODTWORZENIA NAWIERZCHNI PO ROBOTACH INSTALACYJNYCH NA TERENIE ZK W OLEŚNICY
3. SPRZĘT
3.1. Ogólne wymagania dotyczące sprzętu
Ogólne wymagania dotyczące sprzętu podano w OST D-00.00.00 „Wymagania
ogólne” w pkt. 3.
3.2. Sprzęt do układania płyt chodnikowych i wykonania nawierzchni żwirowej
Wykonawca przystępujący do wykonania nawierzchni żwirowej powinien wykazać
się możliwością korzystania z następującego sprzętu:
 koparek i ładowarek do odspajania i wydobywania gruntu,
 spycharek do rozkładania i profilowania,
 ruchomych mieszarek do wymieszania mieszanki optymalnej,
 betoniarek do wytwarzania betonu i zapraw,
 przewoźnych zbiorników na wodę do zwilżania mieszanki optymalnej, wyposażonych w
urządzenia do równomiernego i kontrolowanego dozowania wody,
 walców statycznych trójkołowych lub dwukołowych, lekkich i średnich,
 walców wibracyjnych,
 wibratorów płytowych,
 drobnego sprzętu pomocniczego: żyłki/sznurka, przymiaru, grabi, listwy/łaty
ściągającej wraz z prowadnicami
Przy układaniu i unieruchamianiu betonowych płyt chodnikowych "zatopionych"
w żwirze roboty wykonuje się ręcznie przy zastosowaniu sprzętu pomocniczego:
 wibratorów płytowych, ubijaków ręcznych lub mechanicznych,
 młotków gumowych do łączenia obrzeży elastycznych,
 młotków stalowych do wbijania szpilek systemowych,
 narzędzi tnących np. nożyc do przycinania obrzeży elastycznych.
4. TRANSPORT
4.1. Ogólne wymagania dotyczące transportu
Ogólne wymagania dotyczące transportu podano w OST D-00.00.00 „Wymagania
ogólne” w pkt. 4.
4.2. Transport płyt chodnikowych
Płyty chodnikowe betonowe mogą być przewożone dowolnymi środkami
transportu po osiągnięciu przez beton wytrzymałości minimum 0,7 wytrzymałości
projektowanej.
Płyty powinny być zabezpieczone przed przemieszczeniem się i uszkodzeniami
w czasie transportu, a górna ich warstwa nie powinna wystawać poza ściany środka
transportu więcej niż 1/3 wysokości tej płyty.
4.3. Transport obrzeży
Betonowe obrzeża chodnikowe mogą być przewożone dowolnymi środkami
transportu po osiągnięciu przez beton wytrzymałości minimum 0,7 wytrzymałości
projektowanej. Obrzeża elastyczne typu "EKO-BORD" mogą być przewożone dowolnymi
środkami transportu.
Obrzeża
powinny być
zabezpieczone
przed przemieszczeniem
się
i uszkodzeniami w czasie transportu.
8
D - 08.02.01a
Chodnik z płyt
betonowych i żwiru
SST DO PBW ODTWORZENIA NAWIERZCHNI PO ROBOTACH INSTALACYJNYCH NA TERENIE ZK W OLEŚNICY
4.4. Transport pozostałych materiałów
Transport cementu powinien się odbywać w warunkach zgodnych
z BN-88/6731-08 [12].
Kruszywa można przewozić dowolnym środkiem transportu, w warunkach
zabezpieczających je przed zanieczyszczeniem i rozsegregowaniem, nadmiernym
wysuszeniem i zawilgoceniem.
. Podczas transportu kruszywa powinny być zabezpieczone przed wysypaniem,
a kruszywo drobne - przed rozpyleniem.
5. WYKONANIE ROBÓT
5.1. Ogólne zasady wykonania robót
Ogólne zasady wykonania robót podano w OST D-00.00.00 „Wymagania ogólne”
w pkt. 5.
5.2. Wykonanie koryta
Koryto wykonane w podłożu z gruntu rodzimego lub nasypowego powinno być
wyprofilowane zgodnie z projektowanymi spadkami podłużnymi i poprzecznymi oraz
zgodnie z wymaganiami podanymi w SST D-04.01.01 „Koryto wraz z profilowaniem
i zagęszczeniem podłoża”. Wskaźnik zagęszczenia koryta nie może być mniejszy od 0,97
według normalnej metody Proctora.
5.3. Podsypka
Grubość podsypki po zagęszczeniu powinna wynosić 5 cm. Podsypka powinna
być zwilżona wodą, zagęszczona i wyprofilowana.
5.4. Warstwa odsączająca
Wykonanie warstwy odsączającej powinno być zgodne z warunkami określonymi
w SST D-04.02.01 „Warstwy odsączające i odcinające”.
5.5. Układanie betonowych płyt chodnikowych
Płyty należy układać na zagęszczonej i wyprofilowanej podsypce, zgodnie
ze wzorem wskazanym w dokumentacji projektowej.
Mocowanie obrzeży typu "EKO-BORD" unieruchamiających betonowe płyty
chodnikowe powinno być zgodne z warunkami określonymi w SST D-08.03.02.
5.6. Wykonanie nawierzchni żwirowej
5.6.1. Projektowanie składu mieszanki żwirowej
Projekt składu mieszanki powinien być opracowany w oparciu o:
a) wyniki badań kruszyw przeznaczonych do mieszanki żwirowej, wg wymagań p. 2.6,
b) wyniki badań mieszanki, według wymagań podanych w punkcie 2.6,
c) wilgotność optymalną mieszanki określoną wg normalnej próby Proctora, zgodnie
z normą PN-B-04481 [10].
5.6.2. Odcinek próbny
Dokumentacja nie przewiduje wykonania odcinka próbnego.
5.6.3. Wbudowanie i zagęszczanie mieszanki żwirowej
Mieszanka żwirowa powinna być rozkładana w warstwie o jednakowej grubości,
przy użyciu spycharki, a na wąskich i małych odcinkach: ręcznie przy użyciu łaty
9
D - 08.02.01a
Chodnik z płyt
betonowych i żwiru
SST DO PBW ODTWORZENIA NAWIERZCHNI PO ROBOTACH INSTALACYJNYCH NA TERENIE ZK W OLEŚNICY
i prowadnic. Grubość rozłożonej warstwy mieszanki powinna być taka, aby po jej
zagęszczeniu osiągnięto grubość projektowaną, tj.:
a) dla pól, ścieżek i opasek żwirowych - 12 cm,
b) dla ścieżki z betonowych płyt chodnikowych "zatopionych" w żwirze - ok.6,5 cm.
Mieszanka po rozłożeniu powinna być zagęszczona przejściami walca statycznego
gładkiego, a w miejscach trudnodostępnych i zbyt wąskich - przy użyciu płyty wibracyjnej,
i ręcznych ubijaków. Zagęszczenie nawierzchni o jednostronnym spadku należy
rozpocząć od dolnej krawędzi i przesuwać pasami podłużnymi częściowo nakładającymi
się, w kierunku jej górnej krawędzi. Zagęszczenie należy kontynuować do osiągnięcia
wskaźnika zagęszczenia podanego w SST, a w przypadku gdy nie jest on określony,
do osiągnięcia wskaźnika zagęszczenia nie mniejszego niż 0,98 zagęszczenia
maksymalnego, określonego według normalnej próby Proctora, zgodnie z PN-B-04481
[10] i BN-77/8931-12 [15]. Nie wymaga się osiągnięcia wskaźnika zagęszczenia równego
0,98 w przypadku opasek biegnących wzdłuż ścian budynków oraz od warstwy żwiru
grubości 6,5 cm stanowiącego wypełnienie przestrzeni między płytami.
Wilgotność mieszanki żwirowej w czasie zagęszczania powinna być równa
wilgotności optymalnej. W przypadku gdy wilgotność mieszanki jest wyższa o więcej
niż 2% od wilgotności optymalnej, mieszankę należy osuszyć w sposób zaakceptowany
przez Inspektora Nadzoru, a w przypadku gdy jest niższa o więcej niż 2% - zwilżyć
określoną ilością wody. Wilgotność można badać dowolną metodą (zaleca się piknometr
polowy
lub powietrzny).
.
5.4. Utrzymanie nawierzchni żwirowej
Nawierzchnia żwirowa po oddaniu do eksploatacji powinna być pielęgnowana.
W pierwszych dniach po wykonaniu nawierzchni należy dbać, aby była ona stale wilgotna,
zraszając ją wodą ze zbiorników przewoźnych.
Nawierzchnia powinna być równomiernie dogęszczana) przez okres 2 tygodni.
Pojawiające się wklęśnięcia po okresie pielęgnacji wyrównuje się kruszywem po
uprzednim wzruszeniu nawierzchni za pomocą oskardów. Wczesne wyrównanie
wklęśnięć zapobiega powstawaniu wybojów. Jeżeli mimo tych zabiegów tworzą się
wyboje, uszkodzone miejsca należy wyciąć pionowo i usunąć, dosypać świeżej mieszanki
żwirowej, wyprofilować i zagęścić wibratorem płytowym lub ręcznym ubijakiem.
6. KONTROLA JAKOŚCI ROBÓT
6.1. Ogólne zasady kontroli jakości robót
Ogólne zasady kontroli jakości robót podano w OST D-00.00.00 „Wymagania
ogólne” w pkt. 6.
6.2. Badania przed przystąpieniem do robót
Przed przystąpieniem do robót Wykonawca powinien wykonać badania materiałów
przeznaczonych do budowy nawierzchni i przedstawić wyniki tych badań Inspektorowi
Nadzoru do akceptacji.
6.2.1. Badania płyt chodnikowych
Sprawdzenie wyglądu zewnętrznego należy przeprowadzić na podstawie oględzin
elementu przez pomiar i policzenie uszkodzeń występujących na powierzchniach
i krawędziach elementu, dopuszczalne wady i uszkodzenia podano w tablicy 3. Pomiary
długości i głębokości uszkodzeń należy wykonać za pomocą przymiaru stalowego
lub suwmiarki z dokładnością do 1 mm, zgodnie z ustaleniami PN-B-10021 [3].
Sprawdzenie kształtu i wymiarów elementów należy przeprowadzić z dokładnością
do 1 mm przy użyciu suwmiarki oraz przymiaru stalowego lub taśmy, dopuszczalne
10
D - 08.02.01a
Chodnik z płyt
betonowych i żwiru
SST DO PBW ODTWORZENIA NAWIERZCHNI PO ROBOTACH INSTALACYJNYCH NA TERENIE ZK W OLEŚNICY
odchyłki podano w tablicy 2. Sprawdzenie kątów prostych w narożach elementów
wykonuje się przez przyłożenie kątownika do badanego naroża i zmierzenia odchyłek
z dokładnością do 1 mm.
Pozostałe badania płyt chodnikowych należy wykonać zgodnie z wymaganiami
podanymi w BN-80/6775-03/01 [7] i BN-80/6775-03/03 [8].
6.2.2. Badania pozostałych materiałów
Przed przystąpieniem do robót Wykonawca powinien wykonać badania kruszyw
przeznaczonych do produkcji mieszanki żwirowej i przedstawić wyniki tych badań
Inspektorowi Nadzoru do akceptacji. Badania pozostałych materiałów stosowanych
do wykonania nawierzchni z betonowych płyt chodnikowych i mieszanki żwirowej powinny
obejmować wszystkie właściwości, określone w normach podanych dla odpowiednich
materiałów wg pkt. 2.
6.3. Badania w czasie robót
6.3.1. Sprawdzenie podłoża
Sprawdzenie podłoża polega na stwierdzeniu zgodności z dokumentacją
projektową i odpowiednimi SST.
Dopuszczalne tolerancje wynoszą dla:
 głębokości koryta:
 o szerokości do 3 m:  1 cm,
 o szerokości powyżej 3 m:  2 cm,
 szerokości koryta:  5 cm.
6.3.2. Sprawdzenie podsypki
Sprawdzenie podsypki w zakresie grubości i wymaganych spadków poprzecznych
i podłużnych polega na stwierdzeniu zgodności z dokumentacją projektową oraz pkt. 5.3
niniejszej SST. Dopuszczalne odchylenia w grubości podsypki nie mogą przekraczać
 1 cm.
6.3.3. Sprawdzenie wykonania nawierzchni żwirowej i nawierzchni z betonowych płyt
chodnikowych "zatopionych" w żwirze
Sprawdzenie prawidłowości wykonania nawierzchni polega na stwierdzeniu
zgodności wykonania z dokumentacją projektową oraz wymaganiami pkt. 5.5 niniejszej
SST.
Sprawdzenie konstrukcji nawierzchni przeprowadzać należy w następujący
sposób: na każde 200 m2 nawierzchni z płyt betonowych i/lub żwiru należy w dowolnym
miejscu zmierzyć grubość podsypki poprzez wykopanie dołków kontrolnych w osi pasa
nawierzchni..
6.4. Sprawdzenie cech geometrycznych nawierzchni
6.4.1. Sprawdzenie równości
Sprawdzenie równości przeprowadzać należy łatą co najmniej raz na każde 150
2
do 300 m ułożonej nawierzchni i w miejscach wątpliwych, jednak nie rzadziej niż co 50
m. Dopuszczalny prześwit pod łatą nie powinien przekraczać 1,5 cm.
6.4.2. Sprawdzenie profilu podłużnego
Sprawdzenie profilu podłużnego przeprowadzać należy za pomocą niwelacji,
biorąc pod uwagę punkty charakterystyczne, jednak nie rzadziej niż co 100 m.
Odchylenia od projektowanej niwelety chodnika w punktach załamania niwelety
nie mogą przekraczać  3 cm.
6.4.3. Sprawdzenie profilu poprzecznego
11
D - 08.02.01a
Chodnik z płyt
betonowych i żwiru
SST DO PBW ODTWORZENIA NAWIERZCHNI PO ROBOTACH INSTALACYJNYCH NA TERENIE ZK W OLEŚNICY
Sprawdzenie profilu poprzecznego dokonywać należy szablonem z poziomicą,
co najmniej raz na każde 150 do 300 m2 nawierzchni i w miejscach wątpliwych, jednak
nie rzadziej niż co 50 m. Dopuszczalne odchylenia od projektowanego profilu wynoszą 
0,3%.
7. OBMIAR ROBÓT
7.1. Ogólne zasady obmiaru robót
Ogólne zasady obmiaru robót podano w OST D-00.00.00 „Wymagania
ogólne” w pkt. 7.
7.2. Jednostka obmiarowa
Jednostką obmiarową jest m2 (metr kwadratowy) wykonanej nawierzchni.
8. ODBIÓR ROBÓT
8.1. Ogólne zasady odbioru robót
Ogólne zasady odbioru robót podano w OST D-00.00.00 „Wymagania ogólne”
w pkt. 8.
Roboty uznaje się za wykonane zgodnie z dokumentacją projektową, SST
i wymaganiami Inspektora Nadzoru, jeżeli wszystkie pomiary i badania z zachowaniem
tolerancji wg pkt. 6 dały wyniki pozytywne.
8.2. Odbiór robót zanikających i ulegających zakryciu




Odbiorowi robót zanikających i ulegających zakryciu podlegają:
wykonane koryto,
wykonana podsypka,
ustawienie obrzeży betonowych,
ustawienie i zamocowanie obrzeży typu "EKO-BORD"..
9. PODSTAWA PŁATNOŚCI
9.1. Ogólne ustalenia dotyczące podstawy płatności
Ogólne ustalenia dotyczące podstawy płatności podano w OST D-00.00.00
„Wymagania ogólne” w pkt. 9.
9.2. Cena jednostki obmiarowej
2










Cena wykonania 1 m wykonanej nawierzchni obejmuje:
prace pomiarowe i roboty przygotowawcze,
oznakowania, zabezpieczenie robót,
dostarczenie materiałów na miejsce wbudowania,
wykonanie koryta,
ew. wykonanie warstwy odsączającej,
spulchnienie, wyprofilowanie i zagęszczenie ze skropieniem wodą podłoża gruntowego
lub warstwy odsączającej,
wbudowanie mieszanki żwirowej,
wyrównanie do wymaganego profilu,
zagęszczenie poszczególnych warstw,
rozścielenie podsypki piaskowej lub podsypki z miału kamiennego wraz z jej
przygotowaniem,
12
D - 08.02.01a
Chodnik z płyt
betonowych i żwiru





SST DO PBW ODTWORZENIA NAWIERZCHNI PO ROBOTACH INSTALACYJNYCH NA TERENIE ZK W OLEŚNICY
ułożenie płyt wg wzoru posadzki,
ustawienie i zamocowanie obrzeży typu "EKO-BORD",
wypełnienie przestrzeni między płytami żwirem,
wyprofilowanie i zagęszczenie nawierzchni żwirowej
przeprowadzenie badań i pomiarów wymaganych w specyfikacji technicznej.
10. PRZEPISY ZWIĄZANE
10.1. Normy
1.
2.
3.
4.
5.
6.
7.
PN-B-06711
PN-B-06712
PN-B-10021
PN-B-19701
PN-B-32250
BN-88/6731-08
BN-80/6775-03/01
8.
BN-80/6775-03/03
9. BN-64/8845-01
10. PN-B-04481
11. PN-B-11111
12.
13.
14.
15.
PN-B-11113
BN-64/8931-01
BN-68/8931-04
BN-77/8931-12
Kruszywo mineralne. Piasek do betonów i zapraw
Kruszywa mineralne do betonu zwykłego
Prefabrykaty budowlane z betonu. Metody pomiaru cech geometrycznych
Cement. Cement powszechnego użytku. Skład, wymagania i ocena zgodności
Materiały budowlane. Woda do betonów i zapraw
Cement. Transport i przechowywanie
Prefabrykaty budowlane z betonu. Elementy nawierzchni dróg, ulic, parkingów
i torowisk tramwajowych. Wspólne wymagania i badania
Prefabrykaty budowlane z betonu. Elementy nawierzchni dróg, ulic, parkingów
i torowisk tramwajowych. Płyty chodnikowe.
Chodniki z płyt betonowych. Warunki techniczne wykonania i odbioru.
Grunty budowlane. Badanie próbek gruntu
Kruszywa mineralne. Kruszywa naturalne do nawierzchni drogowych.
Żwir i mieszanka
Kruszywa mineralne. Kruszywa naturalne do nawierzchni drogowych. Piasek
Drogi samochodowe. Oznaczanie wskaźnika piaskowego
Drogi samochodowe. Pomiar równości nawierzchni planografem i łatą
Oznaczanie wskaźnika zagęszczenia gruntu.
10.2. Inne dokumenty
Nie występują.
13
D - 08.02.01a
Chodnik z płyt
betonowych i żwiru
SST DO PBW ODTWORZENIA NAWIERZCHNI PO ROBOTACH INSTALACYJNYCH NA TERENIE ZK W OLEŚNICY
14
