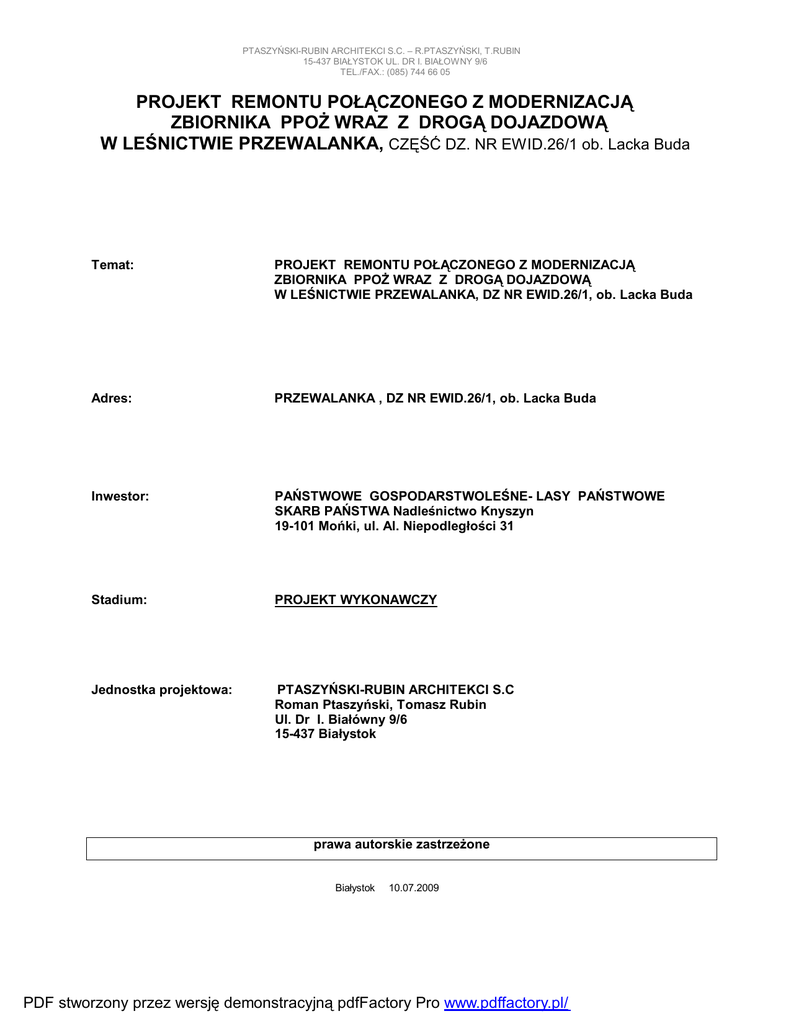

PROJEKT REMONTU POŁĄCZONEGO Z MODERNIZACJĄ
ZBIORNIKA PPOŻ WRAZ Z DROGĄ DOJAZDOWĄ
W LEŚNICTWIE PRZEWALANKA, CZĘŚĆ DZ. NR EWID.26/1 ob. Lacka Buda
Temat:
W LEŚNICTWIE PRZEWALANKA, DZ NR EWID.26/1, ob. Lacka Buda
Adres:
PRZEWALANKA , DZ NR EWID.26/1, ob. Lacka Buda
Inwestor:
PAŃSTWOWE GOSPODARSTWOLEŚNE- LASY PAŃSTWOWE
SKARB PAŃSTWA Nadleśnictwo Knyszyn
19-101 Mońki, ul. Al. Niepodległości 31
Stadium:
PROJEKT WYKONAWCZY
Jednostka projektowa:
PTASZYŃSKI-RUBIN ARCHITEKCI S.C
Roman Ptaszyński, Tomasz Rubin
Ul. Dr I. Białówny 9/6
15-437 Białystok
prawa autorskie zastrzeżone
Białystok
10.07.2009
PDF stworzony przez wersję demonstracyjną pdfFactory Pro www.pdffactory.pl/
TEL./FAX.: (085) 744 66 05
Temat:
ZBIORNIKA PPOŻ WRAZ Z DROGĄ DOJAZDOWĄ W LEŚNICTWIE
PRZEWALANKA, CZĘŚĆ DZ. NR EWID.26/1, ob. Lacka Buda.
Inwestor:
PAŃSTWOWE GOSPODARSTWOLEŚNE- LASY PAŃSTWOWE
Adres:
PRZEWALANKA ,CZĘŚĆ DZ. NR EWID.26/1, OB. Lacka Buda
Stadium:
PROJEKT WYKONAWCZY
Numer projektu:
PT-127/2009
Jednostka Projektowa:
PTASZYŃSKI-RUBIN ARCHITEKCI S.C.
ROMAN PTASZYŃSKI, TOMASZ RUBIN
15-437 BIAŁYSTOK
UL. DR I. BIAŁÓWNY 9/6
TEL./FAX.(085) 744 66 05
Projekt architektoniczny:
Projektant:
mgr inż. arch. Roman Ptaszyński
BŁ-POKK-11/2003
Sprawdzający:
mgr inż. arch. Tomasz Rubin
BŁ-POKK-12/2003
BIAŁYSTOK 10.07.2009
TEL./FAX.: (085) 744 66 05
ZAWARTOŚĆ OPRACOWANIA:
1.ZAŁĄCZNIKI FORMALNO-PRAWNE
2.PROJEKT ZAGOSPODAROWANIA TERENU
A.CZĘŚĆ OPISOWA:
A.1.PODSTAWA OPRACOWANIA
A.2. PRZEDMIOT OPRACOWANIA
A.3. INFORMACJE OGÓLNE O INWESTYCJI
A.4. ZAKRES OPRACOWANIA DANEJ FAZY PROJEKTU
A.5. OGÓLNE ZAŁOŻENIA PROJEKTOWE
A.6. ELEMENTY PROJEKTOWANE
A.7. OCHRONA DZIEDZICTWA KULTUROWEGO
A.8. WPŁYW EKSPLOATACJI GÓRNICZEJ
A.9. INSTALACJE
A.10. OCHRONA ŚRODOWISKA
A.11. UWAGI OGÓLNE.
B. CZĘŚĆ GRAFICZNA:
Rys. A-1
Projekt zagospodarowania terenu.
skala
1:500
Rys. A-2
Przekroje przez teren
skala
1:50
Rys. A-3
Projekt ogrodzenia
skala
1:50
Rys. A-4
Inwentaryzacja bud. stacji pomp
skala
1:50
Rys. A-5
Projekt remontu budynku stacji pomp
skala
1:50
TEL./FAX.: (085) 744 66 05
1.
PROJEKT ZAGOSPODAROWANIA TERENU
TEL./FAX.: (085) 744 66 05
A. CZĘŚĆ OPISOWA
Opis do projektu zagospodarowanie terenu
A.1. PODSTAWA OPRACOWANIA.
Umowa o prace projektowe zawarta pomiędzy Państwowe Gospodarstwo Leśne- Lasy
Państwowe Skarb Państwa Nadleśnictwo Knyszyn
19-101 Mońki, ul. Al. Niepodległości 31a f-mą „Ptaszyński –Rubin Architekci s.c.
•
Mapa sytuacyjno - wysokościowa w skali 1:500.
•
Wytyczne do opracowania –protokół z oględzin.
•
Rozpoznanie wielobranżowe wykonane przez zespół projektowy podczas wizyty lokalnej.
•
Ustawa z dnia 7 lipca 1994r. Prawo Budowlane (Dz. U. 2003 r. Nr 207, poz.2016) wraz z
przepisami wykonawczymi.
•
Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 r. w sprawie warunków
technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. 2002r. Nr75,
poz.690 z zmianami Dz. U. 2003 r., Nr 33, poz. 270, Dz. U. 2004r. Nr 109 poz. 1156.
•
Polskie Normy.
•
Operat wodno prawny szczególnego korzystania z wód powierzchniowych
A.2. PRZEDMIOT OPRACOWANIA-ANALIZA PRZESTRZENI ZASTANEJ
Przedmiotem opracowania jest projekt remontu połączonego z modernizacją zbiornika
ppoż wraz z drogą dojazdową w Leśnictwie Przewalanka. Objęty opracowaniem teren należy do zespołu
Szkółki Drzew „Orlik” w Przewalance. Od strony drogi szutrowej zlokalizowany jest główny wjazd i droga
dojazdowa oraz wejście na teren zbiornika ppoż. Ze wszystkich stron teren projektowanych robót jest
ogrodzony ogrodzeniem z siatki ocynkowanej
na słupkach drewnianych, na drodze wjazdowej
Zbiornik o wymiarach średnio 25x50m zasilany
usytuowana jest dwuskrzydłowa brama metalowa.
jest
z
naturalnego
przepływu
wód
dopływowe jeden od strony drogi
zaskórnych. Do zbiornika są doprowadzone dwa rowy
szutrowej
biegnący wzdłuż drogi dojazdowej zakończony
przepusto-zastawką betonową z szandorami drewnianymi w ramie z
drugi rów dopływowy zamulony oraz zanieczyszczony
zabetonowanych ceowników i
biegnący od strony drogi krajowej nr 8
zakończony przepusto-zastawką. Rów odpływowy zanieczyszczony , zamulony zakończony przepustozastawką odpływową od strony drogi krajowej nr 8.
Sam zbiornik wodny
jest zamulony, skarpy są
podmyte i zniszczone przez żerujące bobry, zabezpieczenie brzegów w postaci siatki stalowej
ocynkowanej
nie
uchroniło
brzegów
przed
bobrami.
Budowle hydrotechniczne
są
w stanie
technicznym złym, koryta cieków wodnych dopływowych i wypływowych należy oczyścić z krzaków,
drzew i gałęzi. W części południowej znajduje się punkt poboru wody dla szkółki leśnej. Na terenie
zbiornika ppoż znajduje się
również budynek stacji pomp, murowany, z dachem jednospadowym
kryty eternitem, stolarka okienna drewniana ujęta w zamykane drewniane okiennice.
Do budynku
TEL./FAX.: (085) 744 66 05
stacji pomp doprowadzona jest napowietrzna linia kablowa. Teren sąsiedni jest podmokły, grunty
pochodzenia organicznego
głównie torfy. Otoczenie stanowi las olszowy .
na terenie wokół
zbiornika brak jest wytyczonych ciągów komunikacyjnych pieszych i kołowych.
A.3. INFORMACJE OGÓLNE O INWESTYCJI.
Temat:
W LEŚNICTWIE PRZEWALANKA, CZĘŚĆ DZ NR EWID.26/1
OB. LACKA BUDA
Adres:
PRZEWALANKA ,CZĘŚĆ DZ NR EWID.26/1 OB. LACKA BUDA
Inwestor:
PAŃSTWOWE GOSPODARSTWOLEŚNE- LASY
PAŃSTWOWE
Stadium:
PROJEKT WYKONAWCZY ZAGOSPODAROWANIA TERENU
Numer projektu:
PT-127/2009
Projekt architektoniczny:
Projektant:
BL-11/03
Sprawdzający:
mgr inż. arch. Tomasz Rubin
BL-12/03
A.4.
ZAKRES OPRACOWANIA DANEJ FAZY PROJEKTU
Niniejsze opracowanie dotyczy projektu budowlanego:
A.5.
W ramach dokumentacji projektowej-kosztorysowej są przygotowane:
dokumentacja budowlana
przedmiary robót dla poszczególnych branż
kosztorysy inwestorskie dla poszczególnych branż
specyfikacje techniczne wykonania i odbioru robót dla poszczególnych branż
OGÓLNE ZAŁOŻENIA PROJEKTOWE.
A.5.1. W warstwie funkcjonalnej:
Niniejszy projekt wykonany został zgodnie z wytycznymi zawartymi w założeniach projektowych. Ze
względu na otrzymany program użytkowy, istniejące zagospodarowanie terenu, zalecenia dotyczące
przyszłościowego funkcjonowania obiektu oraz możliwości inwestycyjne terenu, założono wykonanie
remontu połączonego z modernizacją zbiornika ppoż wraz z drogą dojazdową w Leśnictwie
Przewalanka.
Projektowane elementy starano się scalić funkcjonalnie i programowo, w taki sposób, aby tworzyły
TEL./FAX.: (085) 744 66 05
jednolitą całość.
W ramach niniejszego opracowania projektowego założono:
-odmulenie stawu wraz z wykonaniem nowego oskarpowania.
-wykonanie nowego ogrodzenia,
-wykonanie zabezpieczenia przeciwko bobrom,
-udrożnienie rowów dopływowych i odpływowych,
-wykonanie nowych budowli hydrotechnicznych,
-remont budynku stacji pomp,
-wykonanie nowej nawierzchni drogi wraz z placem manewrowym.
-wykonanie stanowiska czerpania wody dla potrzeb straży pożarnej wraz ze studzienką ssawną.
-remont istniejącego ujęcia wody na potrzeby szkółki leśnej,
-udrożnienie rurociągów.
-wykonanie poszerzenia grobli od strony północno- wschodniej zbiornika.
A.5.2. Zapewnienie obsługi osób niepełnosprawnych:
Nie dotyczy.
A.5.3. Powiązania zewnętrzne inwestycji:
Wjazd na teren działki możliwy jest od strony drogi krajowej nr 8 i drogą szutrową prowadzącą do
Brozówki Koronnej i Ziemiańskiej.
A.5.4. Zestawienie powierzchni
l
l
l
l
l
l
l
l
l
l
l
l
powierzchnia terenu objęta opracowaniem
powierzchnia zabudowy
powierzchnia dróg i utwardzeń
pow. biologicznie czynna
powierzchnia lustra wody w zbiorniku ist.
powierzchnia lustra wody w zbiorniku proj.
głębokość zbiornika wodnego
wysokość słupa wody w zbiorniku średnio
Rzędna korony zastawki betonowej
Rzędna progu zastawki
Szerokość przelewu
Szerokość przepustów wlotowych
6654,86 m2
16.23m2
781.53 m2
4556,88 m2
1354.14 m2
1300.22 m2
2,0m
1.5m
141,65m n.p.m
140,4 m n.n.p.m
fi 0.6m
fi 0.6m
A.6. ELEMENTY PROJEKTOWANE
Projektowana budowa remontu połączonego z modernizacją zbiornika ppoż wraz z drogą dojazdową w
Leśnictwie Przewalanka, część dz nr ewid.26/1 nie zmienia organizacji oraz powiązań funkcjonalnych
istniejącego zagospodarowania terenu. Główne prace będą polegały na:
likwidacji istniejących elementów infrastruktury technicznej przeznaczonych do demontażubudowle hydrotechniczne
budowa nowych budowli hydrotechnicznych dwóch przepusto-zastawek wlotowych i
jednej przepusto-zastawki wylotowej
demontażu, wykonaniu i zamontowaniu nowego ogrodzenia,
wykonaniu nowej nawierzchni drogi dojazdowej i placu manewrowego,
wykonaniu remontu budynku stacji pomp,
modernizacji zbiornika ppoż, poprzez oczyszczenie , odmulenie , wykonanie nowych
skarp
TEL./FAX.: (085) 744 66 05
wykonanie oczyszczenia i umocnienia
brzegów cieków wodnych
dopływowych i
odpływowych,
usunięcie kolidujących z inwestycją drzew, w szczególności kolidujących z placem
ppoż,
wykonanie nowego ujęcia wody na cele gaśnicze,
remont istniejącego ujęcia wody na potrzeby szkółki leśnej,
udrożnienie rurociągów.
wykonanie poszerzenia grobli od strony północno- wschodniej zbiornika.
A.6.1. BUDOWA NOWYCH BUDOWLI HYDROTECHNICZNYCH DWÓCH PRZEPUSTOZASTAWEK WLOTOWYCH I JEDNEJ PRZEPUSTO-ZASTAWKI WYLOTOWEJ
-
Wyburzenia i rozbiórki
- wyburzenia i rozbiórka budowli hydrotechnicznych należy wykonać rozbiórki istniejących budowli
hydrotechnicznych: zastawki wylotowej i dwóch zastawek wlotowych, przy pracach
wyburzeniowych zachować szczególną ostrożność, przed rozpoczęciem robót wykonać prace
zabezpieczające , szczególnie przed osypywaniem się do wykopów ziemi podmywanych przez
wodę.
Budowa nowych budowli hydrotechnicznych - technologia wykonania
W pierwszej kolejności należy wykonać tymczasowy odpływ wody ze stawu w miejscu
umożliwiającym wykonanie przebudowy zastawek. W tym celu należy w koronie nasypu grobli
wykonać czasowy przepust z rur betonowych o średnicy uwzględniającej prędkość przepływu (
min. 0.6m). Wysokość umiejscowienia przepustu powinna uwzględniać istniejący poziom
zwierciadła wody w stawie.
Po wykonaniu przepustu należy wykonać wał ziemny z dowiezionej pospółki okalający jaz aby
odgrodzić dopływ wody do miejsca przebudowy.
Po tych robotach można przystąpić do prac rozbiórkowych zastawek: usunąć warstwy ziemi, przyczółki i
ławy pod nimi, usunąć gruz i osuszyć podłoże pod konstrukcję zastawek.
W następnej kolejności przystąpić do odtworzenia elementów zastawek:
- podbudowa pod ławy fundamentowe ze żwiru zagęszczonego do Id=0,8 gr. min. 20cm, a następnie
chudy beton B-7,5 gr. 10cm
- ławy fundamentowe z betonu klasy C20/25(B-25) zbrojonego prętami żebrowanymi ø 8 i ø 12, stal AII ,
- przyczółki z betonu klasy C25/30 (B-30) zbrojonego prętami żebrowanymi ø 10 i ø 12, stal A-II ,
grubość ścian przyczółków
20cm, wysokość 150cm, betonowanie konstrukcji przyczółków
wykonywać betonowaniem ciągłym, warstwami co 30 cm z zagęszczeniem wibratorem pogrążalnym.
- izolację kręgów betonowych należy wykonać z siatki rabitza i obetonować przed jej ułożeniem
powierzchnię betonu oczyścić i zagruntować
- wszystkie powierzchnie betonowe, które będą stykały się z gruntem należy zaizolować dwukrotnie
powłoką bitumiczna,
- od strony odpływu wykonać stożki – brukowanie skarp z kamieni polnych na podsypce piaskowocementowej
Po zakończeniu tych robót należy rozebrać czasowy przepust, a powstały wykop zasypać i zagęścić,
rozebrać także wał ziemny za pomocą koparki podsiębiernej, a pozyskaną pospółkę odwieźć i
zagospodarować przy remoncie nawierzchni drogi technologicznej.
A.6.2.DEMONTAŻ, WYKONANIE I ZAMONTOWANIE
NOWEGO OGRODZENIA, WYKONANIE
ZABEZPIECZENIA PRZECIWKO GRYZONIOM, A W SZCZEGÓLNOŚCI BOBROM.
Słupki- wykonane ze stalowych rury ocynkowanej o przekroju fi60 gr.3 mm, rozstaw co 3,0M. Fundament
o wymiarach fi 40 gł.120cm, z betonu klasy B15. U góry słupki zamknięte zaślepkami z tworzywa
sztucznego.
TEL./FAX.: (085) 744 66 05
Siatka- do wysokości 1.8m wypełnienie stanowi siatka pleciona, ślimakowa o oczku 50x50mm, wykonana
z drutu ocynkowanego, powlekanego PVC o średnicy2,5mm/3.6mm- kolor zielony- pozioma linka stalowa
ocynkowana o średnicy 3mm w trzech rzędach.
Łączniki- stanowią napinacze i zaciski śrubowe.
Wykonanie- wszystkie elementy zabezpieczone antykorozyjnie powłoką cynkową, na którą nałożona
jest warstwa lakieru proszkowego w kolorze RAL 6005.
-furtka i bramySłupki- wykonane ze stalowych profili zamkniętych o przekroju 80x80x3 mm, rozstaw co 1,38m. i 3,0m
Fundament o wymiarach 60x60x120 cm z betonu klasy B15. U góry słupki zamknięte z tworzywa
sztucznego.
Przęsło furtki - stanowi rama o wymiarach 120x180cm wykonana ze stalowych profili zamkniętych o
przekroju 40x40x2 mm, wypełniona siatką tkaną z drutu o oczku 50x50 mm.
Elementy montażowe stanowią zawiasy z możliwością regulacji oraz zamek podklamkowy typu yalle.
Przęsło bramy – stanowią 2 ramy o wymiarach 139x180cm wykonana ze stalowych profili zamkniętych o
przekroju 40x40x2 mm, wypełniona siatką tkaną z drutu o oczku 50x50 mm.
Elementy montażowe stanowią zawiasy z możliwością regulacji oraz zamek podklamkowy typu yalle.
Wykonanie - wszystkie elementy zabezpieczone antykorozyjnie powłoką cynkową, na którą nałożona jest
warstwa lakieru proszkowego wg palety RAL 6005.
WYKONANIE ZABEZPIECZENIA PRZECIWKO GRYZONIOM, A W SZCZEGÓLNOŚCI BOBROM.
Należy wykonać zabezpieczenie na całym obwodzie przeciwko przedostawaniem się bobbrom na
teren zbiornika ppoż. W tym celu należy wykonać wykop wąsko przestrzenny na gł. 200cm w
odległości ok. 25-30 cm od osi ogrodzenia i umieścić tam siatkę zbrojeniową z prętów stalowych fi 6 o
oczku 8x8 cm lub 10x10 cm spawaną zabezpieczoną antykorozyjnie. Wykop po ułożeniu zapory
zasypać ziemią z wykopu. Zasypywanie wykonywać ręcznie. Odcinki siatki łączyć ze sobą
mechanicznie bądź przez zespawanie.
A.6.3. WYKONANIE NOWEJ NAWIERZCHNI DROGI DOJAZDOWEJ I PLACU MANEWROWEGO
-wykonać nową drogę oraz plac manewrowy zgodnie z projektem branży drogowej.
A.6.4. WYKONANIU REMONTU BUDYNKU STACJI POMP.
Remont budynku będzie
polegał na wykonaniu oczyszczenia elewacji poprzez mycie i
uzupełnieniu ubytków. Następnym etapem prac będzie wymiana pokrycia dachowego. Obecnie
jest to eternit. Proponuje się wykonanie nowego pokrycia z blacho dachówki na łatach i kontrłatach,
Pomiędzy
krokwiami i kontrłatami należy zamontować paroizolację. Do krokwi od wewnątrz i na
zewnątrz należy wykonać podbitkę z desek gr. 2.5 mm. Należy również wykonać niezbędne obróbki
blacharskie i orynnowanie. Elementy drewniane zabezpieczyć preparatem grzybójczym np. Fobos M4.
W ramach remontu wykonać również oczyszczenie i malowanie pozostałych elementów drewnianych
elewacyjnych, tj stolarki okiennej, drzwiowej i okiennic. Elementy drewniane zabezpieczyć preparatem
grzybójczym np. Fobos M4. Przed wykonaniem opaski należy odkopać ściany fundamentowe i
zabezpieczyć je preparatem przeciwwilgociowym np. 2x Dysperbit. W celu pełnego zabezpieczenia
ścian poniżej poziomu terenu należy ułożyć warstwę filii kubełkowej. Wokół budynku zaprojektowano
opaskę z otoczaków zabezpieczoną obrzeżem betonowym 8x30x100cm na ławie z chudego betonu.
Przy wejściu do budynku należy zamontować odwodnienie linowe z odprowadzeniem wody do
pobliskiego rowu.
TEL./FAX.: (085) 744 66 05
A.6.5. WYKONANIU ZBIORNIKA PPOŻ, POPRZEZ OCZYSZCZENIE, ODMULENIE, WYKONANIE
NOWYCH SKARP- przystąpić do wykonania umocnienia skarp stawu tj. podkład z piasku, siatka stalowa
z demontażu, warstwa włókniny, następnie płotki z faszyny o kracie 1,0x1,0m wypełnione narzutem
kamiennym. Umocnienia na wlotach i wylotach budowli piętrzących wykonać za pomocą płyt betonowych
na podsypce cementowo-piaskowej /wylot – 5m dł., wlot – 3m dł./.
A.6.6. WYKONANIE OCZYSZCZENIA I UMOCNIENIA
BRZEGÓW CIEKÓW WODNYCH
DOPŁYWOWYCH I ODPŁYWOWYCHNależy koryto cieków wodnych oczyścić w pierwszej kolejności z krzaków, drzew i gałęzi. Następnie
przystąpić do odmulenia rowu odprowadzającego:
• 84mb cieku – odmulenie całkowite;
• 100mb cieku – odmulenie do 30cm.
Rów doprowadzalnika powinien zostać oczyszczony tylko z drzew i gałęzi.
Umocnić stopy skarpy rowu kiszką faszynową fi 10 cm.
A.6.7. USUNIĘCIE
KOLIDUJĄCYCH
Z
INWESTYCJĄ DRZEW,
W
SZCZEGÓLNOŚCI
KOLIDUJĄCYCH Z PLACEM PPOŻ,- ze względu na przepisy ppoż należy wykonać plac
manewrowy o wym. 20x20m, nawierzchnia o nacisku osi 50 Kn, teren w obrębie obecnego ogrodzenia
jest niewystarczający, należy wykonać ogrodzenie zgodnie z przebiegiem proponowanym w
projekcie, oraz usunąć kolidujące z inwestycją drzewa.
A.6.8. WYKONANIE NOWEGO UJĘCIA WODY NA CELE GAŚNICZE- należy wykonać kanał
ssawny zabezpieczony koszem i filtrami, rurociąg fi 200 połączony ze studnią z pompą ssawną
zakończoną nasadką ssawną fi 110. Studnia z kręgów fi 1000 z pokrywą betonową, wokół studni
wykonać utwardzenie o wym. 2x2m z płytek betonowych 35,35x5 ujętych w obrzeże betonowe
8x30x100 cm.
A.6.9. REMONT ISTNIEJĄCEGO UJĘCIA WODY NA POTRZEBY SZKÓŁKI LEŚNEJ,
-zachodzi konieczność odmulenia mechanicznego miejsca poboru wody w promieniu 6-8m od wlotu do
rurociągu. Wszystkie rurociągi należy doprowadzić do stanu prawidłowego działania poprzez ich
odmulenie ręczne.
A.6.10 WYKONANIE POSZERZENIA
GROBLI OD STRONY
PÓŁNOCNO- WSCHODNIEJ
ZBIORNIKA
w celu poprawienia bezpieczeństwa i funkcjonalności grobli należy wykonać jej remont od strony
północno-wschodniej tj. uzupełnienie, poszerzenie i wzmocnienie grobli stawu tak aby było możliwe
wykonywanie robót pielęgnacyjnych sprzętem mechanicznym. Wykonać nowy nasyp w części
północno- wschodniej zbiornika z ziemi pozostałej z prac remontowych, a na skarpach wykonać
identyczne roboty jak na pozostałych skarpach zbiornika.
A.7.
OCHRONA DZIEDZICTWA KULTUROWEGO
Teren nie leży w strefie ochrony konserwatorskiej.
A.8. WPŁYW EKSPLOATACJI GÓRNICZEJ
Brak wpływu eksploatacji górniczej - teren przedmiotowej inwestycji
górniczych.
A.9.
nie
INSTALACJE
-nie dotyczy.
A.10. OCHRONA ŚRODOWISKA
leży
w rejonie szkód
TEL./FAX.: (085) 744 66 05
Projektowana inwestycja i zastosowane rozwiązania funkcjonalne i materiałowe nie będą
powodować ujemnego wpływu na środowisko zewnętrzne.
Projektowane elementy nie naruszają równowagi środowiska naturalnego, a projektowane
rozwiązania są proekologiczne i nie będą stanowić dla niego zagrożenia.
A.11.
UWAGI OGÓLNE DO PROJEKTU.
1. Projekt należy zrealizować zgodnie ze sztuką budowlaną. W przypadku rozbieżności
wymiarowych i technologicznych z projektami branżowymi skonsultować się z Generalnym
Projektantem (GP).
2. Montaż i sposób osadzenia urządzeń technologicznych wykonać zgodnie z wytycznymi
producenta i sztuką budowlaną.
3. Sporadycznie, w uzasadnionych przypadkach, dopuszcza się stosowanie zamiennych,
materiałów wykończeniowych, o jednakowych standardach, posiadających odpowiednie
atesty i dopuszczenia, po uprzednim zaaprobowaniu w/w, przez Generalnego Projektanta.
Opracował:

projekt remontu połączonego z modernizacją

Transkrypt

Podobne dokumenty

Budowa zbiornika wody pitnej na istniejącej stacji

Babskie Popołudnie - atelierurody.net.pl

Zbiornik powietrza 950

pobierz - Portfolio

Ewa Grabowiecka - APA Wojciechowski

Wniosek o wydanie duplikatu protokołu z badania i decyzji dla

Sylabus - Historia najnowsza - Instytut Historii i Stosunków
