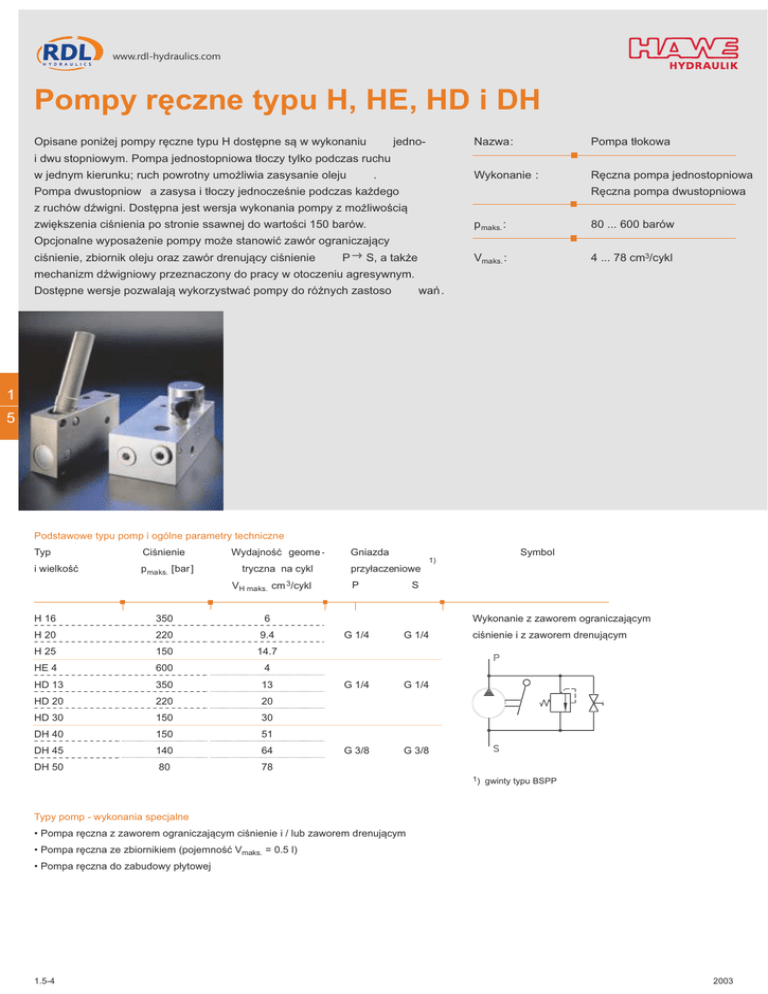

Pompy ręczne typu H, HE, HD i DH

www.rdl-hydraulics.com
Pompy ręczne typu H, HE, HD i DH
Opisane poniżej pompy ręczne typu H dostępne są w wykonaniu
jedno-
Nazwa:
Pompa tłokowa
Wykonanie :
Ręczna pompa jednostopniowa
i dwu stopniowym. Pompa jednostopniowa tłoczy tylko podczas ruchu
w jednym kierunku; ruch powrotny umożliwia zasysanie oleju
.
Pompa dwustopniow a zasysa i tłoczy jednocześnie podczas każdego
Ręczna pompa dwustopniowa
z ruchów dźwigni. Dostępna jest wersja wykonania pompy z możliwością
zwiększenia ciśnienia po stronie ssawnej do wartości 150 barów.
p maks. :
80 ... 600 barów
Vmaks. :
4 ... 78 cm3/cykl
Opcjonalne wyposażenie pompy może stanowić zawór ograniczający
ciśnienie, zbiornik oleju oraz zawór drenujący ciśnienie
P
S, a także
mechanizm dźwigniowy przeznaczony do pracy w otoczeniu agresywnym.
Dostępne wersje pozwalają wykorzystwać pompy do różnych zastoso
wań .
1
5
Podstawowe typu pomp i ogólne parametry techniczne
Typ
Ciśnienie
Wydajność geome -
1)
Gniazda
Symbol
1)
i wielkość
p maks. [bar ]
tryczna na cykl
VH maks. cm 3/cykl
H 16
350
H 20
220
9.4
H 25
150
14.7
HE 4
600
4
HD 13
350
13
HD 20
220
20
HD 30
150
30
DH 40
150
51
DH 45
140
64
DH 50
80
78
przyłaczeniowe
P
S
6
Wykonanie z zaworem ograniczającym
G 1/4
G 1/4
G 1/4
G 1/4
G 3/8
G 3/8
ciśnienie i z zaworem drenującym
1) gwinty typu BSPP
Typy pomp - wykonania specjalne
• Pompa ręczna z zaworem ograniczającym ciśnienie i / lub zaworem drenującym
• Pompa ręczna ze zbiornikiem (pojemność Vmaks. = 0.5 l)
• Pompa ręczna do zabudowy płytowej
1.5-4
2003
Pompy ręczne
Przykład zamówienia
H 25
DH 40
Pompa ręczna typu H, wielkość 25
Pompa ręczna typu DH, wielkość 40
HE 4
Pompa ręczna typu HE, wielkość 4
Wymiary
Typ H..
Typ DH..
Typ HE.. i HD..
Typ
P 2)
H..
G 1/4
HE.. i HD..
G 1/4
DH..
G 3/8
S 2)
G 1/4
G 1/4 +i G 3/8
G 3/8
m (kg)
3.1
4.8
6.2 ... 6.6
Wymiary podano w mm, producent zastrzega sobie prawo do zmian bez uprzedzenia!
2) gwinty BSPP
Informacje dodatkowe
• Pompy ręczne typu H
D 7147/1
• patrz także "Elementy do zastosowań specjalnych"
(elementy dla ciśnień do 700 barów)
2003
1.5-5
