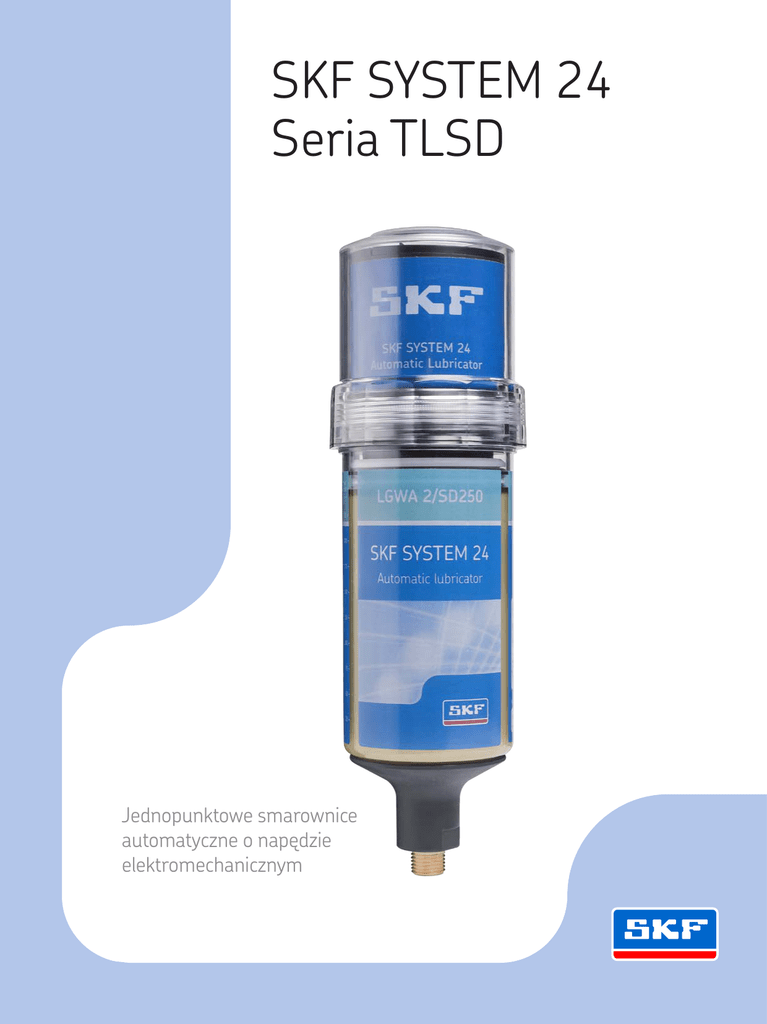

Karta danych produktów serii TLSD

SKF SYSTEM 24
Seria TLSD
Jednopunktowe smarownice
automatyczne o napędzie
elektromechanicznym
Jednopunktowe smarownice automatyczne
o napędzie elektromechanicznym
Seria SKF TLSD
Smarownice SKF serii TLSD powinny być wybierane w
pierwszej kolejności, kiedy potrzebna jest prosta
i niezawodna smarownica automatyczna pracująca
w zmiennych temperaturach lub gdy warunki pracy (takie
jak drgania, ograniczona przestrzeń lub niebezpieczne
otoczenie) wymagają zainstalowania smarownicy w pewnej
odległości od punktu smarowania.
• Wypełniane smarami plastycznymi SKF specjalnie opracowanymi do
zastosowań łożyskowych.
• Niezależna od temperatury szybkość dozowania środka smarnego.
• Maksymalne ciśnienie robocze równe 5 bar w całym okresie
opróżniania smarownicy.
• Możliwość ustawienia różnych szybkości dozowania środka smarnego.
• Przezroczysty pojemnik pozwala na wizualną kontrolę ilości i szybkości
dozowania.
• Stan smarownicy jest pokazywany przez czerwono-żółto-zielone
wskaźniki LED.
• Zestawy uzupełniające zawierają komplet baterii.
• Są oferowane specjalne wersje produktu do pracy w niskich
temperaturach.
• Dostarczane z kołnierzem wspierającym zwiększającym wytrzymałość.
• Możliwość montażu z dala od punktu smarowania.
Typowe zastosowania
• Krytyczne aplikacje, gdzie wymagana jest najwyższa niezawodność i
dodatkowe monitorowanie.
• Aplikacje w miejscach o trudnym dostępie lub niebezpiecznych.
• Aplikacje wymagające dużych ilości środka smarnego.
Do obliczenia prawidłowej szybkości dozowania
środka smarnego służy program SKF DialSet.
Smarownica o
pojemności 125 ml
2
Smarownica o
pojemności 250 ml
Elementy konstrukcyjne umożliwiające dokonywanie nastaw i sygnalizację stanu
smarownicy
D
B
A
C
Przezroczysta pokrywa zapewnia łatwą kontrolę wizualną nastaw
smarownicy.
B
n Smarownica może zostać zaprogramowana na dozowanie smaru w
ciągu 1, 2, 3, 4, 6, 8, 9, 10 i 12 miesięcy.
C
n Ta sama jednostka napędowa może zostać użyta do obu wersji
pojemnika środka smarnego, wystarczy odpowiednio nastawić
przełącznik 125/250 ml.
A
n
D
n
Czerwono-żółto-zielone wskaźniki LED są widoczne z każdej strony
dzięki zastosowaniu podwójnych diod świecących po bokach
smarownicy. Znaczenie świateł jest następujące:
– Światło zielone: Smarownica działa poprawnie.
– Światło żółte:Smarownica wciąż pracuje, ale będzie
potrzebne pewne działanie ze strony obsługi.
Światło żółte jest sygnałem wczesnego
ostrzeżenia.
– Światło czerwone:Smarownica przestała pracować.
Dane techniczne
Oznaczenie
Pojemność pojemnika środka
smarnego
– TLSD 125
– TLSD 250
Czas opróżniania
1)
TLSD 125 i TLSD 250
125 ml (4.2 US fl. oz)
250 ml (8.5 US fl. oz)
Maksymalna długość linii
zasilającej dla:
– smaru plastycznego
– oleju
Do 3 metrów (10 ft) 1)
Do 5 metrów (16 ft)
Nastawiany przez użytkownika: 1, 2, 3, 4, 6,
8, 9, 10 i 12 miesięcy
Najmniejsza dawka środka
smarnego
– TLSD 125
– TLSD 250
Wskaźniki LED statusu pracy
– Zielona dioda (sygnał co 30 s)
– Żółta dioda (sygnał co 30 s)
0,3 ml (0.01 US fl. oz) na dzień
0,7 ml (0.02 US fl. oz) na dzień
Największa dawka środka
smarnego
– TLSD 125
– TLSD 250
– Żółta dioda (sygnał co 5 s)
– Czerwona dioda (sygnał co 5 s)
– Czerwona dioda (sygnał co 2 s)
OK
Wczesne ostrzeżenie, niski poziom naładowania
baterii
Wczesne ostrzeżenie, wysokie przeciwciśnienie
Ostrzeżenie, praca zatrzymana z powodu błędu
Ostrzeżenie, pusty pojemnik
4,1 ml (0.13 US fl. oz) na dzień
8,3 ml (0.28 US fl. oz) na dzień
Komplet baterii
– TLSD 1-BAT
– TLSD 1-BATC
4,5 V 2,7 Ah/Alkaliczne manganowe
4,5 V 2,9 Ah/Lit-dwusiarczek żelaza
Zakres temperatury otoczenia
– TLSD 1-BAT
– TLSD 1-BATC
0 do 50 °C (30 do 120 °F)
–10 do +50 °C (15 do 120 °F)
Zalecana temperatura
przechowywania
20 °C (70 °F)
Maksymalne ciśnienie robocze
5 bar (75 psi)
Dopuszczalny okres
magazynowania smarownicy
3 lata 2)
(2 lata dla LGFP 2 i olejów)
Mechanizm napędowy
Elektromechaniczny
Gwint przyłączeniowy
G 1/
Stopień ochrony zmontowanej
smarownicy
IP 65
Waga całkowita (włącznie z
opakowaniem)
– TLSD 125
– TLSD 250
635 g (22.5 oz)
800 g (28.2 oz)
4
Maksymalna długość linii zasilającej jest zależna od temperatury otoczenia, rodzaju smaru i przeciwciśnienia wytwarzanego w aplikacji.
okres magazynowania wynosi 3 lata od daty produkcji, która jest wydrukowana z boku kanistra. Kanister i komplet baterii mogą być używane przy nastawieniu czasu
opróżniania na 12 miesięcy, nawet jeżeli smarownica zostanie aktywowana po 3 latach od daty produkcji.
2)Maksymalny
3
Sposób zamawiania 1)
Smar plastyczny
LGWA 2
LGEM 2
LGHB 2
LGHP 2
LGFP 2
LGWM 2
Opis
Wysokie obciążenia,
skrajnie wysokie naciski,
szeroki zakres temperatury
Smar łożyskowy o
wysokiej lepkości z
dodatkami stałymi
Wysokie obciążenia,
wysoka temperatura,
wysoka lepkość
Wysokie osiągi
robocze, wysoka
temperatura
Do przemysłu
spożywczego,
zatwierdzenie NSF H1
Wysokie obciążenia,
szeroki zakres
temperatury
Kompletny zespół 125
TLSD 125/WA2
TLSD 125/EM2
TLSD 125/HB2
TLSD 125/HP2
TLSD 125/FP2
TLSD 125C/WM2 2)
Kompletny zespół 250
TLSD 250/WA2
TLSD 250/EM2
TLSD 250/HB2
TLSD 250/HP2
TLSD 250/FP2
TLSD 250C/WM2 2)
Zestaw uzupełniający 125
LGWA 2/SD125
LGEM 2/SD125
LGHB 2/SD125
LGHP 2/SD125
LGFP 2/SD125
LGWM 2/SD125C 2)
Zestaw uzupełniający 250
LGWA 2/SD250
LGEM 2/SD250
LGHB 2/SD250
LGHP 2/SD250
LGFP 2/SD250
LGWM 2/SD250C 2)
Oleje łańcuchowe
LHMT 68
LHHT 265
Opis
Olej do średnich temperatur
Olej do wysokich temperatur
Olej do przemysłu spożywczego, zatwierdzenie NSF H1
Kompletny zespół 125
TLSD 125/HMT68
–
TLSD 125/HFP15
Kompletny zespół 250
TLSD 250/HMT68
–
TLSD 250/HFP15
Zestaw uzupełniający 125
LHMT 68/SD125
LHHT 265/SD125
LHFP 150/SD125
Zestaw uzupełniający 250
LHMT 68/SD250
LHHT 265/SD250
LHFP 150/SD250
LHFP 150
Sposób zamawiania akcesoriów
Oznaczenie
Opis
Oznaczenie
Opis
LAPA 45
Złączka kątowa 45°
LAPN 1/8
Złączka G 1/4 – G 1/8
Złączka kątowa 90°
LAPN
1/
4
Złączka G 1/4 – G 1/4
LAPN
1/
2
Złączka G 1/4 – G 1/2
LAPN
1/ UNF
4
Złączka G 1/4 – 1/4 UNF
3/
8
Złączka G 1/4 – G 3/8
LAPA 90
LAPB 3x4E1
3)
LAPB 3x7E1
3)
Szczotka 30 x 40 mm
Szczotka 30 x 60 mm
LAPB 3x10E1 3)
Szczotka 30 x 100 mm
LAPN
LAPB 5-16E1 3)
Szczotka do szyny dźwigu, szczelina 5 –16 mm
LAPN 6
Złączka G 1/4 – M6
LAPB D2 3)
Szczotka okrągła Ø20 mm
LAPN 8
Złączka G 1/4 – M8
LAPC 63
Zacisk
LAPN 8x1
Złączka G 1/4 – M8 ™ 1
LAPC 13
Wspornik
LAPN 10
Złączka G 1/4 – M10
LAPE 35
Przedłużenie 35 mm
LAPN 10x1
Złączka G 1/4 – M10 ™ 1
LAPE 50
Przedłużenie 50 mm
LAPN 12
Złączka G 1/4 – M12
LAPF F 1/4
Przyłącze rurki nakręcane (żeńskie) G 1/4
LAPN 12x1.5
Złączka G 1/4 – M12 ™ 1,5
1/
8
Przyłącze rurki wkręcane (męskie) G 1/8
LAPT 1000
Rurka elastyczna, długość 1 000 mm, 8 x 6 mm
LAPF M 1/4
Przyłącze rurki wkręcane (męskie) G 1/4
LAPT 5000
Rurka elastyczna, długość 5 000 mm, 8 x 6 mm
LAPF M 3/8
Przyłącze rurki wkręcane (męskie) G 3/8
LAPV 1/4
Zawór zwrotny G 1/4
LAPG 1/4
Smarowniczka G 1/4
LAPV 1/8
Zawór zwrotny G 1/8
LAPM 2
Złącze Y
TLSD 1-BAT
Komplet baterii
TLSD 1-BATC
Komplet baterii litowych
LAPF M
Smarownice TLSD i zestawy uzupełniające nie są oferowane/sprzedawane w Niemczech, Francji i USA.
Specjalna wersja do niskich temperatur.
3) Odpowiednie do stosowania tylko do smarownic TLSD wypełnionych olejem.
1)
2)
