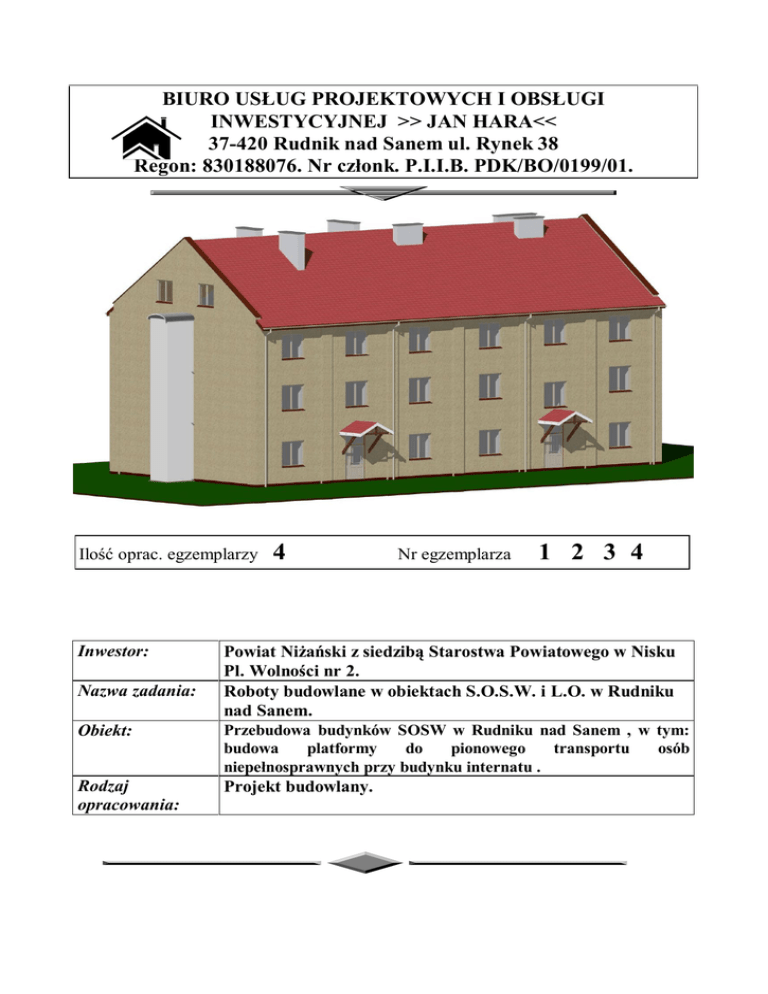

BIURO US UG PROJEKTOWYCH I OBS UGI
INWESTYCYJNEJ >> JAN HARA<<
37-420 Rudnik nad Sanem ul. Rynek 38
Regon: 830188076. Nr cz onk. P.I.I.B. PDK/BO/0199/01.
Ilo
oprac. egzemplarzy
Inwestor:
Nazwa zadania:
4
Nr egzemplarza
1 2 3 4
Powiat Ni ski z siedzib Starostwa Powiatowego w Nisku
Pl. Wolno ci nr 2.
Roboty budowlane w obiektach S.O.S.W. i L.O. w Rudniku
nad Sanem.
Obiekt:
Przebudowa budynków SOSW w Rudniku nad Sanem , w tym:
budowa
platformy
do
pionowego
transportu
osób
niepe nosprawnych przy budynku internatu .
Rodzaj
opracowania:
Projekt budowlany.
PROJEKT
Obiekt: Przebudowa budynków SOSW w Rudniku nad Sanem , w tym:
budowa
platformy
do
pionowego
transportu
niepe nosprawnych przy budynku internatu.
osób
Adres budowy: Rudnik nad Sanem ul. Mickiewicza.
Inwestor: Powiat Ni
ski z siedzib
Nisku Pl. Wolno ci nr 2.
Rodzaj opracowania:
projekt
Starostwa
Powiatowego
budowlany.
PROJEKT ZAWIERA:
1. Stron
tytu ow .
2. Opis techniczny.
3. Rysunki konstrukcyjno-architektoniczne:
rzut fundamentu platformy zewn trznej w skali 1:50
rzut platformy zewn trznej w poziomie parteru budynku w skali
1:50
rzut platformy zewn trznej w poziomie I -pi tra w skali 1:50
rzut platformy zewn trznej w poziomie II -pi tra w skali 1:50
przekrój pionowy platformy w skali 1:50
elewacje budynku w skali 1:50
widok platformy
konstrukcja fundamentu platformy zewn trznej w skali 1:20
Projektant - imi i nazwisko
Numer uprawnie
Jan Hara
71/Tbg/88
bran a budowlana
Rudnik Nad Sanem, marzec 2012 r.
Zakres posiadanych uprawnie
Do projektowania
budowlanej.
w
specjalno ci
konstrukcyjno
Podpis
w
OPIS TECHNICZNY
do projektu technicznego robót budowlanych w obr bie budynku internatu
SOSW w Rudniku nad Sanem zwi zanych z monta em platformy do
pionowego transportu osób niepe nosprawnych.
I Dane ogólne budynku:
Budynek internatu SOSW jest 3-kondygnacyjny niepodpiwniczony,
poprzez
cznik w poziomie parteru
czy si z budynkiem sto ówki.
Budynek jest murowany z ceg y palonej pe nej, ze stropami nad
parterem i pi trem monolitycznymi, nad II pi trem wykonany jest
strop
drewniany.
Dach
dwuspadowy
konstrukcji
p atwiowo
–
kleszczowej, kryty blachodachówk . Budynek wyposa ony w instalacj
elektryczn
o wietleniow ,
wodno-kanalizacyjn ,
centralnego
ogrzewania i gazow .
II. Cel opracowania:
Niniejsze opracowanie ma na celu przystosowanie budynku do
korzystania z pomieszcze na wszystkich kondygnacjach przez osoby
poruszaj ce si
na wózkach inwalidzkich. W
zwi zku z tym
projektuje
si
platform
do
pionowego
transportu
osób
niepe nosprawnych (zewn trzn
3-kondygnacyjn ) wraz z wykonaniem
niezb dnych robót konstrukcyjnych i wyko czeniowych.
III. Zakres projektowanych robót:
Projektowany zakres robót obejmuje:
Wykonanie fundamentów elbetowego pod szyb platformy
Wydzielenie korytarza z pomieszczenia
wietlicy
cz cego
platform z korytarzem istniej cym w poziomie parteru budynku
Demonta okien w miejscu lokalizacji platformy i powi kszenie
ich otworów do poziomu posadzki na wszystkich trzech
kondygnacjach
Monta
zewn trznej platformy do transportu pionowego osób
niepe nosprawnych, 3-kondygnacyjnej z szybem samono nym
Wykonanie posadzek z p ytek gresowych w wydzielonym korytarzu
i na podje dzie wewn trznym
Wykonanie tynków wewn trznych uzupe niaj cych na
cianach
murowanych i w o cie ach wraz z ich pomalowaniem
IV. Opis projektowanych robót:
1. Winda osobowa z szybem samono nym:
1.1. Zastosowano
platform
do
transportu
pionowego
osób
niepe nosprawnych z szybem samono nym i nap dem
rubowym
elektrycznym typ VIP 11, 3-kondygnacyjn zlokalizowan
przy
cianie
szczytowej
budynku
w
pionie
okiennym.
Dla
skomunikowania szybu platformy z korytarzem na poziomie
parteru nale y wydzieli z pomieszczenia wietlicy dodatkowy
korytarz
po czony
z
korytarzem
istniej cym
przez
zdemontowanie drzwi pozostawiaj c otwór niezamkni tym.
1.2. Przed zamontowaniem platformy wraz z szybem samono nym
wykona nale y ni ej wymienione roboty budowlane:
Wykona na zewn trz przy cianie szczytowej budynku fundament
elbetowy
platformy zewn trznej wylewany z betonu wirowego
klasy B-20 i zbrojony stal
klasy A-III. Konstrukcja
fundamentu platformy wewn trznej przedstawiona zosta a na
planszy rysunkowej K.01.1. Do fundamentu nale y wprowadzi 2
rury Peshla Ø50 mm, oraz osadzi
kratk
odp ywow
z rur
odp ywow
PCV Ø50 mm wyprowadzon
poza pionowe lico
fundamentu zgodnie z oznaczeniami na rysunkach.
ciany
pionowe
fundamentu
powy ej
terenu
oblicowa
p ytkami
mrozoodpornymi. Do windy nale y doprowadzi
zasilanie w
energi elektryczn zgodnie z wytycznymi w DTR.
Zdemontowa okna na ka dej kondygnacji i otwory
powi kszy
do poziomu posadzki i przez cz ciowe zamurowanie zw
do
szeroko ci drzwi platformy. Przerobione otwory wykorzystane
jako doj cia do szybu platformy.
Na wykonanych fundamentach zamontowa
platform
z nap dem
rubowym i szybem samono nym przeszklonym szk em bezpiecznym
P2 - trzykondygnacyjn typ VIP 11. Szyb dodatkowo mocowa do
ciany budynku.
Nad szybem platformy zewn trznej zamontowa typowe zadaszenie
z ukowych p yt poliw glanowych na ukowych kszta townikach
no nych.
2. Roboty zwi zane z wydzieleniem korytarza:
2.1. Fundamenty: pod ciany wydzielaj ce korytarz wykona nale y
fundamenty szeroko ci 19 cm posadowione 0,70 m poni ej poziomu
zero-20, zbrojone wzd
nie 4 pr tami Ø12 mm. Wierzchnie lico
fundamentów zaizolowa nale y warstw papy na lepiku.
2.2.
ciany korytarza: grubo ci 19 cm murowane z pustaków
ceramicznych MAX na zaprawie cementowo – wapiennej marki M7.
2.3. Drzwi wewn trzne: do wydzielonych korytarzem pomieszcze
zainstalowa nale y drzwi wewn trzne p ytowe konfekcjonowane,
fabrycznie wyko czone, z o cie nic
metalow , o szeroko ci
skrzyd a 90 cm.
2.3. Tynki: na
cianach korytarza wykona
tynki cementowo –
wapienne kat. III.
2.4. Posadzka: pod
e po zerwanym parkiecie wyrówna
nale y
szpachl
wyrównawcz
do poziomu pomieszcze
przyleg ych
uwzgl dniaj c
grubo
p ytki
posadzkowej
i
kleju.
Na
przygotowanym pod
u wykona posadzk z p ytek ceramicznych
antypo lizgowych k adzionych na zaprawie klejowej.
3. Pozosta e roboty budowlane:
3.1.
Tynki wewn trzne uzupe niaj ce: w miejscu zamurowanych
otworów drzwiowych i na o cie ach wykonanych otworów wykona
nale y tynki cementowo – wapienne g adkie kat. III.
3.2.
pomalowa
Malowanie: nowo wykonane i uzupe nione tynki nale y
dwukrotnie farb emulsyjn do wymalowa wewn trznych.
Projektant:
