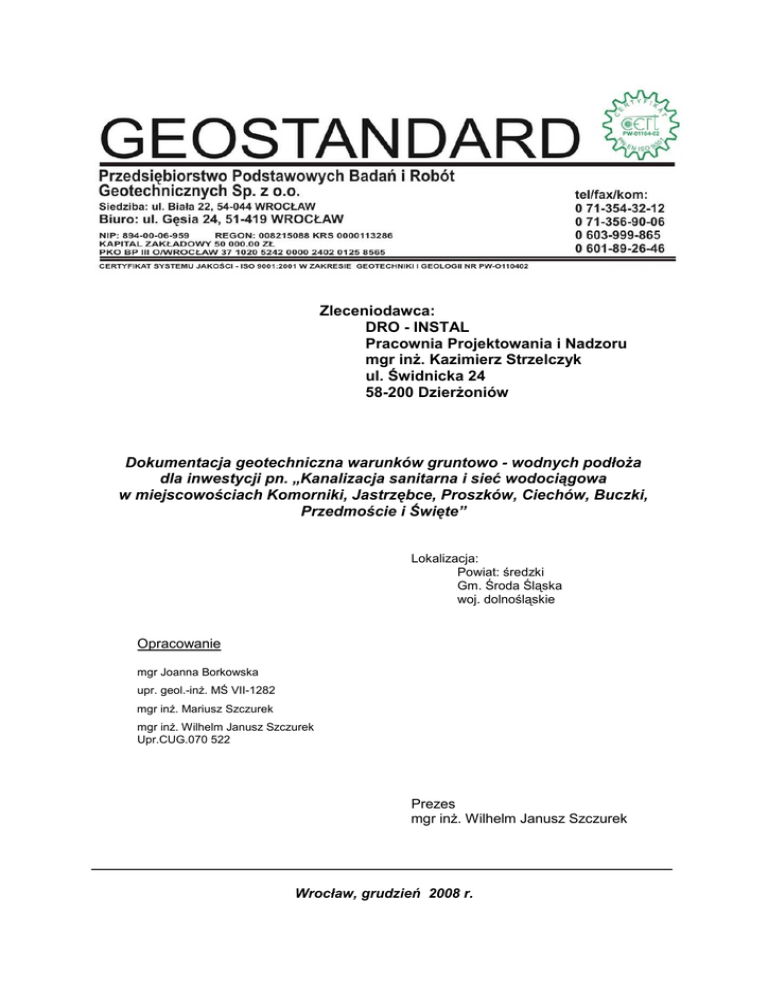

Dokumentacja geotechniczna

Zleceniodawca:
DRO - INSTAL
Pracownia Projektowania i Nadzoru
mgr inŜ. Kazimierz Strzelczyk
ul. Świdnicka 24
58-200 DzierŜoniów
Dokumentacja geotechniczna warunków gruntowo - wodnych podłoŜa
dla inwestycji pn. „Kanalizacja sanitarna i sieć wodociągowa
w miejscowościach Komorniki, Jastrzębce, Proszków, Ciechów, Buczki,
Przedmoście i Święte”
Lokalizacja:
Powiat: średzki
Gm. Środa Śląska
woj. dolnośląskie
Opracowanie
mgr Joanna Borkowska
upr. geol.-inŜ. MŚ VII-1282
mgr inŜ. Mariusz Szczurek
mgr inŜ. Wilhelm Janusz Szczurek
Upr.CUG.070 522
Prezes
mgr inŜ. Wilhelm Janusz Szczurek
Wrocław, grudzień 2008 r.
Dokumentacja geotechniczna warunków gruntowo - wodnych podłoŜa dla inwestycji pn. „Kanalizacja
sanitarna i sieć wodociągowa w miejscowościach Komorniki, Jastrzębce, Proszków, Ciechów, Buczki,
Przedmoście i Święte”
SPIS TREŚCI
1. Wstęp.
2. Cel prac badawczych.
3. Zakres wykonanych prac
4. PołoŜenie terenu.
5. Budowa geologiczna.
6. Geologiczno-inŜynierska charakterystyka gruntów.
7. Warunki hydrogeologiczne.
8. Kategorie gruntów pod względem ich odspajania
9. Wysadzinowość gruntów.
10. Grupy nośności podłoŜa Gi.
11. Wnioski.
ZAŁĄCZNIKI
1. Plany sytuacyjne z lokalizacją otworów badawczych w skali 1:1000
2. Przekroje geotechniczne w skali 1:1000/1:50 i 1:2000/1:50.
3. Profile analityczne otworów w skali 1:50.
4. Badanie składu granulometrycznego gruntu
1
Dokumentacja geotechniczna warunków gruntowo - wodnych podłoŜa dla inwestycji pn. „Kanalizacja
sanitarna i sieć wodociągowa w miejscowościach Komorniki, Jastrzębce, Proszków, Ciechów, Buczki,
Przedmoście i Święte”
1. Wstęp
Podstawą opracowania "Dokumentacji geotechnicznej ..." jest:
- Zlecenie od firmy Dro-Instal z siedzibą w DzierŜoniowie przy ul. Świdnickiej 24,
- Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 24 września 1998 r w
sprawie ustalania geotechnicznych warunków posadowienia obiektów budowlanych.
- Normy branŜowe:
- PN-86/B-02480. Grunty budowlane. Określenia, symbole, podział i opis gruntów.
- PN-88/B-04481. Grunty budowlane. Badanie próbek gruntu.
- PN-81/B-03020 Grunty budowlane. Posadowienie bezpośrednie budowli.
- Normy :
- PN-B-04452:1974 Grunty budowlane - Badanie polowe.
- PN-B-0448:19881 Grunty budowlane - Badanie próbek gruntu.
- PN-B-04493:1960 Grunty budowlane - Oznaczanie kapilarności biernej.
-PN-S-02205:1998 Drogi samochodowe - Roboty ziemne. Wymagania ogólne.
-PN-B-02481:1998 Geotechnika - Terminologia podstawowa, symbole literowe
i jednostki miar.
-BN-8931-01:1964 Drogi samochodowe - Oznaczanie wskaźnika piaskowego.
- Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 02.03.1999 r. w sprawie
warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie załącznik nr 4.
- Instrukcja badań podłoŜa gruntowego budowli drogowych i mostowych"- Generalna
Dyrekcja Dróg Publicznych W-wa 1999,
- Wizja lokalna terenu.
2. Cel prac badawczych
Zadaniem prac badawczych geotechnicznych było ustalenie warunków gruntowowodnych i parametrów wytrzymałościowych podłoŜa dla wydzielonych warstw
geotechnicznych zgodnie z normą PN-81/B -03020 wg metody B w związku z planowaną
inwestycją na terenie gminy Środa Śląska w miejscowościach Komorniki, Jastrzębce,
Proszków, Ciechów, Buczki, Przedmoście i Święte.
3. Zakres wykonanych prac
Rozpoznanie geologiczne podłoŜa do głębokości 2,00-5,20 m p.p.t. zostało
wykonane przy pomocy:
- geotechnicznych wierceń badawczych ,
- badań laboratoryjnych,
2
Dokumentacja geotechniczna warunków gruntowo - wodnych podłoŜa dla inwestycji pn. „Kanalizacja
sanitarna i sieć wodociągowa w miejscowościach Komorniki, Jastrzębce, Proszków, Ciechów, Buczki,
Przedmoście i Święte”
- prac kameralnych,
3.1. Wiercenia badawcze
Otwory geotechniczne zostały wykonane wiertnicą H20P Ŝerdziami ślimakowymi do
głębokości od 2,00 – 5,20 m p.p.t. Łącznie wykonano 31 otworów.
Próby gruntów typu NW pobierano do worków z tworzywa zabezpieczając je zgodnie
z normą PN -74/B-04452 przed utratą wilgotności naturalnej.
Wykonane wiercenia badawcze i sposób likwidacji otworów nie wpłynie na zmianę
parametrów geotechnicznych podłoŜa jak równieŜ na zmianę środowiska naturalnego.
Głębokość wykonanych wierceń podano tabeli nr 1, lokalizację wykonanych wierceń
przedstawiono w załączniku nr 1.
Tab.1. Głębokość otworów geotechnicznych
Numer otworu
Lokalizacja
Głębokość otworu
[m]
Ot-1
Komorniki
4,40
Ot-2
Komorniki
2,70
Ot-3
Komorniki
3,80
Ot-4
Komorniki
2,80
Ot-5
Święte
2,50
Ot-6
Święte
5,00
Ot-7
Święte
4,00
Ot-8
Przedmoście
3,00
Ot-9
Przedmoście
3,50
Ot-10
Przedmoście
4,30
Ot-11
Przedmoście
3,00
Ot-12
Przedmoście - Święte
2,00
Ot-13
Przedmoście - Święte
2,00
Ot-14
Przedmoście
2,20
Ot-15
Przedmoście
4,30
Ot-16
Ciechów-Buczki
2,00
Ot-17
Ciechów-Buczki
4,00
Ot-18
Ciechów-Buczki
2,00
Ot-19
Ciechów-Buczki
3,00
Ot-20
Ciechów-Buczki
4,00
Ot-21
Ciechów-Buczki
2,00
3
Dokumentacja geotechniczna warunków gruntowo - wodnych podłoŜa dla inwestycji pn. „Kanalizacja
sanitarna i sieć wodociągowa w miejscowościach Komorniki, Jastrzębce, Proszków, Ciechów, Buczki,
Przedmoście i Święte”
Ot-22
Jastrzębce
3,50
Ot-23
Jastrzębce
3,50
Ot-24
Jastrzębce
4,50
Ot-25
Jastrzębce
3,00
Ot-26
Proszków
3,00
Ot-27
Proszków
5,10
Ot-28
Proszków
3,00
Ot-29
Proszków
5,20
Ot-30
Proszków
2,50
Ot-31
Proszków
4,40
Łącznie
-
104,20
3.2.Prace laboratoryjne
Próby gruntu zgodnie z normą PN-86/B-02480, poddano badaniom laboratoryjnym.
Na próbach gruntów typu NW dokonano oznaczeń niezbędnych dla określenia warunków
geotechnicznych panujących w podłoŜu:
- analizę makroskopową gruntu ze wszystkich prób,
- badania składu granulometrycznego dla gruntów niespoistych i małospoistych,
3.3.Prace kameralne
Na podstawie wykonanych wierceń badawczych, badań laboratoryjnych, obserwacji
terenowych i geologicznych wykonano i opracowano:
- plany sytuacyjne [Załączniki od nr 1.1 do 1.14],
- przekroje geotechniczne [Załącznik nr 2]
- karty dokumentacyjne otworów badawczych [Załącznik nr 3],
- karty badań laboratoryjnych [Załącznik nr 4],
- wyznaczenie współczynnika filtracji k na podstawie wzorów obliczeniowych,
- tekst dokumentacji wraz z wnioskami.
4. PołoŜenie terenu
Obszar badań zlokalizowany jest na terenie gminy Środa Śląska w miejscowościach:
Komorniki, Jastrzębce, Proszków, Ciechów, Buczki, Przedmoście i Święte.
Lokalizację wykonanych wierceń przedstawiono w załączniku nr 1.
4
Dokumentacja geotechniczna warunków gruntowo - wodnych podłoŜa dla inwestycji pn. „Kanalizacja
sanitarna i sieć wodociągowa w miejscowościach Komorniki, Jastrzębce, Proszków, Ciechów, Buczki,
Przedmoście i Święte”
5. Budowa geologiczna
Na omawianym terenie budowa geologiczna podłoŜa została rozpoznana 31
otworami badawczymi odwierconymi do głębokości 2,00 – 5,20 m p.p.t.
W wykonanych otworach nawiercono utwory czwartorzędowe reprezentowane przez
grunty spoiste, małospoiste i niespoiste oraz trzeciorzędowe iły.
Budowa geologiczna na terenie badań rozpoznana wykonanymi wierceniami
przedstawia się następująco:
Komorniki – otwory geotechniczne od O-1 do O-4.
Wykonanymi otworami stwierdzono grunty spoiste i niespoiste, podrzędnie
małospoiste. Grunty spoiste reprezentowane są przez gliny, gliny z domieszkami Ŝwirów lub
gliny przewarstwiane piaskami drobnymi oraz gliny piaszczyste. Grunty niespoiste to piaski
średnie i drobne, natomiast grunty małospoiste to stwierdzone otworem geotechnicznym 0-3
piaski gliniaste ze Ŝwirem.
W otworach O-1, O-2, O-4 grunty podłoŜa naturalnego przykrywa warstwa nasypów
o miąŜszości od 0,50 do powyŜej 2,50 m. Nasypy budują piaski średnie, Ŝwiry, pospółki
gliniaste oraz gliny i gliny piaszczyste przemieszane z cegłą, fragmentami drewna,
okruchami skał.
Otworem geotechnicznym O-3 w strefie przypowierzchniowej do głębokości 0,50 m
p.p.t. stwierdzono warstwę gleby.
Święte – otwory geotechniczne od O-5 do O-7.
Na omawianym terenie stwierdzono grunty spoiste i małospoiste, podrzędnie
niespoiste. Grunty spoiste reprezentowane są przez gliny niekiedy z domieszkami Ŝwirów lub
przewarstwieniami piasków średnich i fragmentów roślin. Grunty małospoiste to piaski
gliniaste budujące podłoŜe w rejonie O-5, natomiast grunty niespoiste to piaski średnie
przewarstwione gliną z domieszką fragmentów roślinnych stwierdzone w O-6 w stropie
i spągu kompleksu gruntów spoistych.
W otworze geotechnicznym O-5 grunty podłoŜa naturalnego przykrywa warstwa
nasypów o miąŜszości 1,00 m. Nasypy buduje gleba oraz gliny piaszczyste przemieszane
piaskiem średnim i cegłą.
W otworze geotechnicznym O-7 w strefie przypowierzchniowej do głębokości 0,50 m
p.p.t. stwierdzono warstwę gleby.
5
Dokumentacja geotechniczna warunków gruntowo - wodnych podłoŜa dla inwestycji pn. „Kanalizacja
sanitarna i sieć wodociągowa w miejscowościach Komorniki, Jastrzębce, Proszków, Ciechów, Buczki,
Przedmoście i Święte”
Przedmoście – otwory geotechniczne od O-8 do O-11 oraz O-14 i O-15.
Na omawianym terenie stwierdzono grunty niespoiste, grunty niespoiste organiczne
budujące strefy przypowierzchniowe oraz występujące podrzędnie grunty spoiste. Grunty
niespoiste reprezentowane są przez piaski średnie i piaski drobne niekiedy
z przewarstwieniami gliny lub zaglinione. Grunty niespoiste organiczne to stwierdzone
bezpośrednio pod warstwą gleby otworami O-9, O-10, O-11 piaski średnie próchnicze
i piaski drobne próchnicze. Grunty spoiste na omawiamy terenie to gliny niekiedy
z przewarstwieniami piasków średnich.
W otworze geotechnicznym O-8 grunty podłoŜa naturalnego przykrywa warstwa
nasypów o miąŜszości 0,30 m. Nasypy buduje piasek średni zagliniony z domieszką cegły
i Ŝwirów.
W otworach geotechnicznym O-9, O-10, O-11, O-14 i O-15 w strefie
przypowierzchniowej do głębokości 0,30 – 0,70 m p.p.t. stwierdzono warstwę gleby.
Przedmoście -Święte – otwory geotechniczne od O-12 do O-13.
Na omawianym terenie stwierdzono grunty niespoiste oraz grunty spoiste. Grunty
niespoiste reprezentowane są przez piaski średnie niekiedy z przewarstwieniami gliny lub
zaglinione. Grunty spoiste na omawiamy terenie to gliny przewarstwieniami piasków
średnich.
W wykonanych otworach geotechnicznych grunty podłoŜa naturalnego do głębokości
0,50 m p.p.t. przykrywa warstwa gleby.
Ciechów - Buczki– otwory geotechniczne od O-17 do O-21.
Wykonanymi otworami stwierdzono grunty spoiste, niespoiste i małospoiste
przewarstwiające się wzajemnie. Grunty spoiste reprezentowane są przez gliny
z przewarstwieniami piasków drobnymi oraz gliny pylaste. Grunty niespoiste to piaski
średnie, piaski drobne i piaski pylaste, natomiast grunty mało spoiste to pyły, piaski gliniaste
i pospółki gliniaste.
W otworach O-20 i O-21 grunty podłoŜa naturalnego przykrywa warstwa nasypów
o miąŜszości od 1,00 do powyŜej 2,00 m w rejonie otworu O-21 gdzie warstwa gruntów
nasypowych nie została przewiercona wykonanym otworem geotechnicznym. Nasypy budują
piaski średnie oraz gliny przemieszane cegłą i fragmentami roślin.
Otworami geotechnicznymi O-16, O-17, O-18 w strefie przypowierzchniowej do
głębokości 0,30 - 0,50 m p.p.t. stwierdzono warstwę gleby.
6
Dokumentacja geotechniczna warunków gruntowo - wodnych podłoŜa dla inwestycji pn. „Kanalizacja
sanitarna i sieć wodociągowa w miejscowościach Komorniki, Jastrzębce, Proszków, Ciechów, Buczki,
Przedmoście i Święte”
Jastrzębce – otwory geotechniczne od O-22 do O-25.
Wykonanymi otworami stwierdzono grunty spoiste, niespoiste oraz grunty mało
spoiste. Grunty spoiste reprezentowane są przez gliny i gliny piaszczyste niekiedy
przewarstwiane piaskami średnimi. Grunty niespoiste to piaski średnie rzadziej pospółki
grunty te są z przewarstwieniami glin lub zaglinione. Grunty mało spoiste występujące
na terenie badań to piaski gliniaste, pyły i pyły piaszczyste.
W otworach O-22, O-23 i O-25 grunty podłoŜa naturalnego przykrywa warstwa
nasypów o miąŜszości od 0,30-0,50 m. Nasypy budują piaski średnie i gliny przemieszane
cegłą, ceramiką, Ŝwirem.
Otworem geotechnicznym O-24 w strefie przypowierzchniowej do głębokości 0,50 m
p.p.t. stwierdzono warstwę gleby.
Proszków – otwory geotechniczne od O-26 do O-31.
Na omawianym terenie dominują grunty spoiste. Grunty niespoiste i mało spoiste
występują w podrzędnych ilościach. Grunty spoiste to gliny niekiedy z przewarstwieniami
piaszczystymi rzadziej gliny piaszczyste. W dwóch otworach: O-27 i O-29 na głębokości 4,60
m p.p.t. nawiercono strop trzeciorzędowych iłów i iłów pylastych, a w otworze O-31 na
głębokości 1,20-1,90 m p.p.t. porwak iłów w obrębie pyłów piaszczystych. Grunty niespoiste
reprezentowane są przez piaski średnie z licznymi domieszkami i przewarstwieniami glin i
Ŝwirów, lokalnie piasek średni zagliniony, piasek drobny ze Ŝwirem i Ŝwir z piaskiem grubym.
Grunty mało spoiste to piaski gliniaste i pyły piaszczyste oraz lokalnie Ŝwir gliniasty.
W otworze geotechnicznym O-26, O-28 i O-31 grunty podłoŜa naturalnego przykrywa
warstwa nasypów o miąŜszości 0,50-1,00 m. Nasypy buduje piasek średni z domieszką
gliny, cegły i Ŝwirów oraz gleba, piasek gliniasty i korzenie roślin.
W otworze geotechnicznym O-30 w strefie przypowierzchniowej do głębokości 0,30 m
p.p.t. stwierdzono warstwę gleby, natomiast w otworach O-27, O-29 strefę
przypowierzchniową stanowi piasek drobny ze Ŝwirem z korzeniami roślin o miąŜszości 0,40
m.
Budowę geologiczną podłoŜa przedstawiono na przekrojach i profilach analitycznych
otworów [Załącznik nr 2 i 3].
6. Geologiczno-inŜynierska charakterystyka gruntów - warstwy geotechniczne
7
Dokumentacja geotechniczna warunków gruntowo - wodnych podłoŜa dla inwestycji pn. „Kanalizacja
sanitarna i sieć wodociągowa w miejscowościach Komorniki, Jastrzębce, Proszków, Ciechów, Buczki,
Przedmoście i Święte”
Podziału gruntów podłoŜa naturalnego na odpowiednie warstwy geotechniczne
dokonano na podstawie wierceń i prac laboratoryjnych, stosując normy PN-86/B-02480,
PN-81/B -03020. Ich podział przedstawia się następująco:
- grunty spoiste i małospoiste - warstwa geotechniczna B1, B1/B2, B2, B2/B3, B3 i B4
- grunty bardzo spoiste – warstwy geotechniczne D1, D2
- grunty niespoiste - warstwa geotechniczna Ia, IIb, IIa, IIIb i IIIa
- grunty nasypowe
Warstwa geotechniczna – B1 - grunty spoiste i małospoiste w stanie zwartym
i półzwartym
Grunty reprezentowane są przez gliny, gliny pylaste, piaski gliniaste, pyły i pyły
piaszczyste o stopniu plastyczności IL ≤ 0,00. Grunty te charakteryzują się zabarwieniem
ciemnoŜółtym, Ŝółto-szarym, rdzawobrunatno szarym, jasnoszarym, szarym, szaro-czarnym,
rdzawo szarobrunatnym.
Warstwa geotechniczna – B1/B2 - grunty spoiste w stanie twardoplastycznym
na granicy półzwartego
Grunty te reprezentowane są przez gliny o stopniu plastyczności IL = 0,00 i
zabarwieniu Ŝółto-szarym.
Warstwa geotechniczna – B2 - grunty spoiste w stanie twardoplastycznym
Grunty reprezentowane są przez gliny, gliny piaszczyste, pyły piaszczyste, pospółki
gliniaste, Ŝwiry gliniaste i piaski gliniaste o stopniu plastyczności IL~0,20. Grunty te
charakteryzują się zabarwieniem szarym, Ŝółto-szarym, rdzawo Ŝółtoszarym, Ŝółtociemnoszarym, czerwono-szarym, jasnoszaro Ŝółtym i szaro-ciemnoŜółtym.
Warstwa geotechniczna – B2/B3 - grunty spoiste w stanie twardoplastycznym
na granicy plastycznego
Grunty te reprezentowane są przez glinę oraz piasek gliniasty z wkładkami gliny
piaszczystej o stopniu plastyczności IL = 0,25 i zabarwieniu brunatnym, i Ŝółto-jasnoszarym.
Warstwa geotechniczna – B3 - grunty spoiste w stanie plastycznym
Grunty reprezentowane są przez gliny, gliny piaszczyste oraz piaski gliniaste i pyły
piaszczyste o stopniu plastyczności IL~0,40. Grunty te charakteryzują się zabarwieniem
szaro-Ŝółtym, zielono-szarym, szaro-ciemnoŜółtym, brunatno-szarym, brązowo-szarym.
8
Dokumentacja geotechniczna warunków gruntowo - wodnych podłoŜa dla inwestycji pn. „Kanalizacja
sanitarna i sieć wodociągowa w miejscowościach Komorniki, Jastrzębce, Proszków, Ciechów, Buczki,
Przedmoście i Święte”
Warstwa geotechniczna – B4 - grunty spoiste w stanie miękkoplastycznym
Grunty reprezentowane są przez gliny o stopniu plastyczności IL~0,60. Grunty te
charakteryzują się zabarwieniem szaro-Ŝółtym oraz szaro-ciemnoŜółtym.
Warstwa geotechniczna – D1 - grunty bardzo spoiste w stanie półzwartym
Grunty reprezentowane są przez iły i iły pylaste o stopniu plastyczności IL = 0,00.
Grunty te charakteryzują się zabarwieniem brązowo-jasnoszarym i jasnoszarym.
Warstwa geotechniczna – D2 - grunty bardzo spoiste w stanie
twardoplastycznym
Grunty reprezentowane są przez iły pylaste o stopniu plastyczności IL = 0,10. Grunty
te charakteryzują się zabarwieniem brązowo-szarym.
Warstwa geotechniczna – Ia - grunty niespoiste gruboziarniste w stanie
zagęszczonym
Grunty reprezentowane są przez Ŝwir i pospółkę (zaglinioną) o stopniu zagęszczenia
ID~0,70. Grunty te charakteryzują się zabarwieniem rdzawo-ciemnoŜółtym lub brązowym.
Warstwa geotechniczna – IIa - grunty niespoiste średnioziarniste w stanie
zagęszczonym
Grunty reprezentowane są przez piaski średnie (niekiedy zagliniony, przewarstwiony
gliną lub ze Ŝwirem) o stopniu zagęszczenia ID~0,70. Grunty te charakteryzują się
zabarwieniem ciemnoŜółtym, szarym, jasnoszarym, ciemnoszarym i brunatnym.
Warstwa geotechniczna – IIb - grunty niespoiste średnioziarniste w stanie
średnio zagęszczonym
Grunty reprezentowane są przez piaski średnie oraz piaski średnie próchnicze o
stopniu zagęszczenia ID~0,60. Grunty te charakteryzują się zabarwieniem Ŝółtym, Ŝółtoszarym, jasnoszarym, ciemnoszarym, brunatno-szarym, szarym, ciemnoszaro-brązowym,
ciemnobrunatnym, szaro-brunatnym, rdzawo-brunatnym, brunatnym, szaro-rdzawym oraz
czarnym.
Warstwa geotechniczna – IIIb - grunty niespoiste drobnoziarniste w stanie
średnio zagęszczonym
9
Dokumentacja geotechniczna warunków gruntowo - wodnych podłoŜa dla inwestycji pn. „Kanalizacja
sanitarna i sieć wodociągowa w miejscowościach Komorniki, Jastrzębce, Proszków, Ciechów, Buczki,
Przedmoście i Święte”
Grunty reprezentowane są przez piaski drobne oraz piaski drobne próchnicze o
stopniu zagęszczenia ID~0,60. Grunty te charakteryzują się zabarwieniem szaro-Ŝółtym,
Ŝółtym, ciemnoŜółtym, rdzawo-Ŝółtym, jasnobrunatnym.
Grunty nasypowe
Dla gruntów nasypowych parametrów geotechnicznych nie określono.
Zestawienie parametrów geotechnicznych dla wydzielonych warstw podano
w tabeli nr 2, a wydzielone warstwy geotechniczne przedstawiono na przekrojach
[Załącznik nr 2].
Tabela nr 2
Parametry geotechniczne wyznaczone metodą B – wg PN-81/B-03020
Lp.
Wn
ρo
Cu(n)
Φu(n)
Eo(n)
Mo(n)
[%]
[T/m3]
[ pa]
[ o]
[Mpa]
[Mpa]
5
6
7
8
9
10
11
G
Gπ
Pg
Π
Πp
≤ 0.00
16
20
13
22
18
2,15
2,10
2,15
2,05
2,10
≥ 40.0
≥ 22.00
≥ 50.00
≥ 65.00
Glina
G
0,00
16
2,15
40
22
50
65
świr gliniasty
Pył piaszczysty
Glina
Glina piaszczysta
Piasek gliniasty
Pospółka gliniasta
Piasek gliniasty
Glina
Glina
Glina piaszczysta
Piasek gliniasty
Pył piaszczysty
śg
Πp
G
Gp
Pg
Pog
Pg
G
G
Gp
Pg
Πp
9
18
16
12
13
9
16
21
21
17
16
20
2,20
2,10
2,15
2,20
2,15
2,20
2,10
2,05
2,05
2,10
2,10
2,05
31,5
18,3
28
37
30
17,3
25
33
25
14,5
18
24
Glina
G
27
1,95
18,9
10,8
12
16
Ił
Ił pylasty
I
Iπ
19
25
2,15
2,05
60
13
22
40
33
1,90
54
11,6
17,5
32
14*
2,10*
-
39,9
176,0
196,0
12*
18**
14*
22**
18*
16*
1,90*
2,50**
1,85*
2,00**
1,70*
1,75*
18*
1,70*
Nr
warstwy
geotechnicznej
Rodzaj gruntu
wg
PN-86/B-02480
Symbol
2
3
4
1
B1
Glina
Glina pylasta
Piasek gliniasty
Pył
Pył piaszczysty
2
B1/B2
1
3
B2
4
B2/B3
5
B3
6
B4
7
D1
8
D2
Ił pylasty
Iπ
9
Ia
świr, Pospółka
ś, Po
10
IIa
Piasek średni
11
IIb
Piasek średni
12
Piasek średni próchniczy
Piasek drobny
IIIb
Piasek pylasty
Piasek drobny próchniczy
*- grunty suche i wilgotne
** - grunty mokre i nawodnione
Ps
Ps
PsH
Pd
Pπ
PdH
ID/IL
0,20
0,25
0,40
0,60
0,00
0,10
0,70
0,70
0,60
0,60
-
34,2
111
132
33,60
94,6
112,0
30,9
30,9
55,4
55,4
74,0
74,0
30,9
55,4
74,0
-
-
10
Dokumentacja geotechniczna warunków gruntowo - wodnych podłoŜa dla inwestycji pn. „Kanalizacja
sanitarna i sieć wodociągowa w miejscowościach Komorniki, Jastrzębce, Proszków, Ciechów, Buczki,
Przedmoście i Święte”
7. Warunki hydrogeologiczne
W wykonanych otworach woda gruntowa związana jest z kompleksem gruntów
niespoistych, została stwierdzona na głębokości 0,50-3,50 m p.p.t., zwierciadło ma charakter
napięty, rzadziej swobodny i stabilizuje się na rzędnych 107,10 – 134,36 m n.p.m. W
obrębie kompleksu gruntów spoistych stwierdzono sączenia wody na głębokościach 2,003,00 m p.p.t.
Głębokość występowania wody gruntowej oraz otwory geotechniczne w których woda
została stwierdzona podano w tabeli 3. Pozostałymi otworami wody gruntowej nie
stwierdzono, a pobrane próby gruntu były wilgotne lub małowilgotne.
TABELA 3
Numer
otworu
Rządna terenu
[ m n.p.m.]
Nawiercone
zwierciadło wody
[ m p.p.t.]
Ustabilizowane
zwierciadło wody
[ m p.p.t.]
Rzędna
ustabilizowanego
lustra wody
[ m n.p.m.]
0-2
135,16
1,50
0,80
134,36
0-6
119,20
3,50
3,00
116,20
0-8
117,70
2,30 sączenie
2,30
115,40
0-9
109,40
3,00
2,30
107,10
0-10
110,00
2,50
2,50
107,50
0-12
117,70
1,50
1,50
116,20
0-13
116,40
0,50
0,50
115,90
0-15
109,67
1,50
1,50
108,17
0-20
136,20
3,00 sączenie
3,00
133,20
0-22
110,90
2,50
2,50
108,40
0-23
112,90
2,00
2,00
110,90
0-24
113,50
2,50
2,00
111,50
7.1. Własności filtracyjne gruntów wodonośnych
Współczynnik filtracji k dla gruntów niespoistych obliczono wg wzoru USBSC
"amerykańskiego",
k = 0,0036 d202,3 [m/sek],
gdzie d - średnica ziaren, która wraz z mniejszymi stanowią wagowo 20 % składu gruntu.
dla pospółek gliniastych wartość współczynnika filtracji k wynosi 1,4x 10-4 m/s,
dla pospółek zaglinionych wartość współczynnika filtracji k wynosi 8,8x 10-5 m/s,
dla piasków gliniastych wartość współczynnika filtracji k wynosi 4,5x10-5 – 2,8 x 10-6 m/s,
11
Dokumentacja geotechniczna warunków gruntowo - wodnych podłoŜa dla inwestycji pn. „Kanalizacja
sanitarna i sieć wodociągowa w miejscowościach Komorniki, Jastrzębce, Proszków, Ciechów, Buczki,
Przedmoście i Święte”
dla piasków średnich wartość współczynnika filtracji k wynosi 1,5 x10-4 – 5,3 x 10-5 m/s,
dla piasków pylastych wartość współczynnika filtracji k wynosi 5,3 x10-5 m/s,
dla pyłów piaszczytych wartość współczynnika filtracji k wynosi 6,1 x 10-7 m/s,
Współczynnik
filtracji
k
posłuŜył
do
określenia
własności
filtracyjnych
(przepuszczalności) gruntów wodonośnych badanego terenu. Oceny przepuszczalności
gruntów dokonano w oparciu o
Z. Pazdro, B. Kozerski "Hydrogeologia ogólna". Grunty
występujące na badanym terenie charakteryzują się przepuszczalnością dobrą- 10-4 m/s oraz
słabą rzędu 10-5 - 10-6m/s, do gruntów półprzepuszczalnych - 10-7 m/s.
8. Kategorie gruntów pod względem ich odspajania
Grunty podłoŜa zostały podzielone na kategorie pod względem trudności ich
odspajania wg normy PN-B-06050:1999 sklasyfikowano grunty podłoŜa w kategorii
urabialności:
- kat. 1 – gleba
- kat. 3 – grunty łatwo urabialne grunty niespoiste i małospoiste frakcji Ŝwirowej lub
piaskowej . W wykonanych otworach grunty te reprezentowane są przez pospółki, piaski
średnie, piaski drobne, piaski pylaste, piaski próchnicze,
- kat. 4 – grunty średnio urabialne spoiste w stanie od plastycznego i miękkoplastycznego do
półzwartego. W omawianych otworach to grunty spoiste i małospoiste reprezentowane przez
gliny, gliny piaszczyste, gliny pylaste, piaski gliniaste, pospółki gliniaste, Ŝwiry gliniaste, pyły i
pyły piaszczyste oraz iły i iły pylaste,
- kat. 5 – grunty trudno urabialne: grunty bardzo spoiste: iły i iły pylaste.
9. Wysadzinowość gruntów
Na podstawie "Instrukcji Badań PodłoŜa Gruntowego cz. 2 - Załącznik (Tablica Z2.16.) oraz Katalogu Typowych Konstrukcji Nawierzchni Podatnych i Półsztywnych określono
wysadzinowość gruntów do głębokości przemarzania tj. 1,0 m p.p.t.
W przedziale głębokości 0,00 - 1,00 m p.p.t. poniŜej warstwy gleby występują grunty:
- bardzo wysadzinowe - grunty spoiste i małospoiste zarówno nasypowe jak i grunty podłoŜa
naturalnego (gliny, gliny piaszczyste, piaski gliniaste, pyły piaszczyste)
- wątpliwe - do tej grupy zaliczono grunty niespoiste, próchnicze oraz pospółki gliniaste
- niewysadzinowe - grunty niespoiste zarówno nasypowe jak i grunty podłoŜa naturalnego
(piaski średnie)
12
Dokumentacja geotechniczna warunków gruntowo - wodnych podłoŜa dla inwestycji pn. „Kanalizacja
sanitarna i sieć wodociągowa w miejscowościach Komorniki, Jastrzębce, Proszków, Ciechów, Buczki,
Przedmoście i Święte”
Podział gruntów ze względu na wysadzinowość wraz z określeniem grupy nośności Gi
przedstawiono w tabeli nr 4.
10. Grupy nośności podłoŜa
Zgodnie z Rozporządzeniem Ministra Transportu i Gospodarki Morskiej z dnia
02.03.1999 w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i
ich usytuowanie - załącznik nr 4 oraz Katalogu Typowych Konstrukcji Nawierzchni
Podatnych i Półsztywnych - załącznik do Zarządzenia Nr 6 Generalnego Dyrektora Dróg
Publicznych z dnia 24 kwietnia 1997 r. i normy PN-S-02205:1998 określono grupy nośności
podłoŜa Gi. W przypadku rozbieŜnej oceny według róŜnych kryteriów decydowały wyniki
najmniej korzystne.
Grupę nośności podłoŜa określono na podstawie rodzaju gruntów oraz biorąc pod
uwagę warunki wodne w podłoŜu. Na badanym terenie wydzielono grupy nośności podłoŜa
G3, dla gruntów bardzo wysadzi nowych przy dobrych warunkach wodnych oraz G4 dla
gruntów bardzo wysadzinowych przy złych warunkach wodnych (rejon 0-2). W rejonie
występowania gruntów niewysadzinowych grupę nośności przyjęto na G1, natomiast w
rejonie występowania gruntów niespoistych próchniczych grupę nośności podłoŜa określono
na G3/G2.
W tabeli nr 4 podano wysadzinowość dla gruntów budujących podłoŜe do głębokości 1,00 m
p.p.t.
Tabela nr 4. Zestawienie grup nośności Gi
L.p
Nr
otworu
Głębokość
[m p.p.t.]
Rodzaj gruntu
1
0-1
0,00-1,00
2
0-2
3
Wysadzinowość
Grupa
nośności
N(Ps, ś, Cg)
niewysadzinowy
G1
0,00-0,50
0,50-1,00
N(Gp, Cg)
Gp//Pd
bardzo wysadzinowy
bardzo wysadzinowy
G4
0-3
0,50-1,00
Pg, ś
bardzo wysadzinowy
G3
4
0-4
0,00-1,00
N(G, Ps, Sk, Cg)
bardzo wysadzinowy
G3
5
0-5
6
0-6
0,00-0,50
0,50-1,00
0,00-0,50
0,50-1,00
N(Gb)
N(Gp, Ps, Cg)
Ps//G+frag.roślin
G//Ps+frag.roślin
bardzo wysadzinowy
bardzo wysadzinowy
niewysadzinowy
bardzo wysadzinowy
7
0-7
0,50-1,00
G+ś
bardzo wysadzinowy
G3
8
0-8
0,00-0,30
0,30-1,00
N(Ps zaglin., Cg, ś)
Ps
niewysadzinowy
niewysadzinowy
G1
9
0-9
0,70-1,00
PdH+ś
wątpliwe
G3/G2
10
0-10
0,50-1,00
PsH
wątpliwe
G3/G2
11
0-11
0,50-1,00
PsH
wątpliwe
G3/G2
12
0-12
0,50-1,00
Ps//G
niewysadzinowy
G1
G3
G3
13
Dokumentacja geotechniczna warunków gruntowo - wodnych podłoŜa dla inwestycji pn. „Kanalizacja
sanitarna i sieć wodociągowa w miejscowościach Komorniki, Jastrzębce, Proszków, Ciechów, Buczki,
Przedmoście i Święte”
13
0-13
0,50-1,00
Ps zaglin.
niewysadzinowy
G1
14
0-14
0,50-1,00
Ps
niewysadzinowy
G1
15
0-15
0,30-1,00
Ps
niewysadzinowy
G1
16
0-16
0,50-1,00
Gπ
bardzo wysadzinowy
G3
17
0-17
0,30-1,00
Ps//G
niewysadzinowy
G1
18
0-18
19
0-19
0,00-0,50
0,50-1,00
0,00-0,50
0,50-1,00
G+ś
Π
Pg, ś
Ps zaglin, ś
bardzo wysadzinowy
bardzo wysadzinowy
bardzo wysadzinowy
niewysadzinowy
20
0-20
0,00-1,00
N(G, Ps, Cg)
bardzo wysadzinowy
21
0-21
22
0-22
23
0-23
0,00-0,50
0,50-1,00
0,00-0,50
0,50-1,00
0,00-0,50
0,50-1,00
N(Ps, G, Cg)
N(G, Cg, frag.roślin)
N(G, Cer.Ps)
Ps//G
N(Ps, G, Cg)
Ps//G
niewysadzinowy
bardzo wysadzinowy
bardzo wysadzinowy
niewysadzinowy
niewysadzinowy
niewysadzinowy
24
0-24
0,50-1,00
Gp
bardzo wysadzinowy
G3
25
0-25
0,00-0,30
0,30-1,00
N(Ps, G, ś, Cg)
Πp
niewysadzinowy
bardzo wysadzinowy
G3
26
0-26
0,00-1,00
N(Ps, ś, Cg)
niewysadzinowy
G1
27
0-27
0,00-0,80
0,80-1,20
Pg+ś
Pg+ś
bardzo wysadzinowy
G3
28
0-28
0,00-1,00
N(Ps, G, ś, Cg)
niewysadzinowy
G1
29
0-29
0,40-0,70
0,70-1,50
Pg
Pg
bardzo wysadzinowy
G3
30
0-30
0,30-1,00
Ps//G, ś, rośliny
niewysadzinowy
G1
31
O-31
0,50-0,80
0,80-1,20
G
śg
bardzo wysadzinowy
wątpliwy
G3
G3
G3
G3
G3
G3
G1
11. Wnioski
11.1. Budowa geologiczna podłoŜa została rozpoznana 31 otworami badawczymi do
głębokości 2,0 – 5,20 m p.p.t.
PodłoŜe gruntowe rozpoznane wykonanymi otworami budują grunty spoiste, małospoiste i
niespoiste, lokalnie bardzo spoiste. Grunty spoiste to gliny, gliny piaszczyste, gliny pylaste.
Grunty małospoiste to piaski gliniaste, pospółki gliniaste, Ŝwiry gliniaste oraz pyły i pyły
piaszczyste, a bardzo spoiste to iły i iły pylaste. Grunty niespoiste to piaski średnie, rzadziej
podłoŜe budują piaski drobne, piaski pylaste i pospółki oraz piaski drobne próchnicze i piaski
średnie próchnicze.
PodłoŜe gruntowe przykryte jest warstwą gleby lub nasypów. Grunty nasypowe
stwierdzone wykonanymi otworami to gliny, gliny piaszczyste, piaski średnie, Ŝwiry, pospółki
gliniaste, w gruntach tych napotyka się domieszki cegły, ceramiki, części roślinnych, drewna.
14
Dokumentacja geotechniczna warunków gruntowo - wodnych podłoŜa dla inwestycji pn. „Kanalizacja
sanitarna i sieć wodociągowa w miejscowościach Komorniki, Jastrzębce, Proszków, Ciechów, Buczki,
Przedmoście i Święte”
11.2. Geologiczno-inŜynierska charakterystyka gruntów spoistych na terenie badań
przedstawia się następująco:
- grunty niespoiste występują w stanie:
•
zagęszczonym przy ID~ 0,70 – warstwy geotechniczne Ia, IIa,
•
średnio zagęszczonym przy ID~ 0,60 – warstwy geotechniczne IIb, IIIb,
- grunty małospoiste i spoiste występują w stanie:
•
zwartym i półzwartym przy IL<0,00 – warstwa geotechniczna B1,
•
twardoplastycznym na granicy półzwartego przy IL=0,00 – warstwa
geotechniczna B1/B2,
•
twardoplastycznym przy IL~0,20 – warstwa geotechniczna B2,
•
twardoplastycznym na granicy plastycznego przy IL=0,25 – warstwa
geotechniczna B2/B3,
•
plastycznym przy IL~0,40 – warstwa geotechniczna B3,
•
miękkoplastycznym przy IL~0,40 – warstwa geotechniczna B3,
- grunty bardzo spoiste (iły) występują w stanie:
•
półzwartym przy IL=0,00 – warstwa geotechniczna D1,
•
twardoplastycznym przy IL~0,10 – warstwa geotechniczna D2.
11.3. W wykonanych otworach woda gruntowa związana jest z kompleksem
gruntów niespoistych, została stwierdzona na głębokości 0,50-3,50 m p.p.t., zwierciadło ma
charakter napięty, rzadziej swobodny i stabilizuje się na rzędnych 107,10 –134,36 m n.p.m.
W obrębie kompleksu gruntów spoistych stwierdzono sączenia wody na głębokościach 2,003,00 m p.p.t.
W części otworów woda gruntowa nie została stwierdzona, a pobrane próby gruntu były
wilgotne i małowilgotne.
11.4. Według Katalogu Typowych Konstrukcji Nawierzchni Podatnych i Półsztywnych
w strefie przemarzania, tj. do głębokości ~ 1,0 m p.p.t. w podłoŜu występują grunty
- bardzo wysadzinowe - grunty spoiste i małospoiste zarówno nasypowe jak i grunty podłoŜa
naturalnego (gliny, gliny piaszczyste, piaski gliniaste, pyły piaszczyste)
- wątpliwe - do tej grupy zaliczono grunty niespoiste, próchnicze oraz pospółki gliniaste
- niewysadzinowe - grunty niespoiste zarówno nasypowe jak i grunty podłoŜa naturalnego
(piaski średnie)
15
Dokumentacja geotechniczna warunków gruntowo - wodnych podłoŜa dla inwestycji pn. „Kanalizacja
sanitarna i sieć wodociągowa w miejscowościach Komorniki, Jastrzębce, Proszków, Ciechów, Buczki,
Przedmoście i Święte”
11.5. W rejonie badań w podłoŜu występują grunty o grupie nośności Gi:
Według kryteriów wysadzinowości gruntów oraz na podstawie przyjętych warunków
wodnych, ustalono na obszarze objętym badaniami grupę nośności G3, dla gruntów bardzo
wysadzi nowych przy dobrych warunkach wodnych oraz G4 dla gruntów wysadzi nowych
przy złych warunkach wodnych (rejon 0-2). W rejonie występowania gruntów
niewysadzinowych grupę nośności przyjęto na G1, natomiast w rejonie występowania
gruntów niespoistych próchniczych grupę nośności podłoŜa określono na G3/G2.
11.6. Ze względu na trudność odspajania grunty podzielono na kategorie. Wg normy
PN-B-06050:1999 zakwalifikowano je do gruntów średnio i łatwo urabialnych: kategoria 3 i 4
oraz do gruntów trudno urabialnych: kategoria 5 (iły). Natomiast glebę zakwalifikowano do 1
kategorii urabialności gruntów.
11.7.
Projektowany
Wewnętrznych
obiekt
zgodnie
z
Rozporządzeniem
Ministra
Spraw
i Administracji (Rozp. MSWiA z dn. 24.09.1998r. Dz.U. nr 126 poz. 839) w
sprawie ustalania geotechnicznych warunków posadawiania obiektów budowlanych
zaliczony został do II kategorii geotechnicznej.
11.8. W podłoŜu występują grunty mało jednorodne pod względem litologii, o duŜej
zmienności parametrów geotechnicznych w przekroju poziomym i pionowym.
Woda gruntowa stabilizuje się w otworach na zmiennej głębokości około 0,50-3,00 m p. p. t.
11.9. Większość gruntów podłoŜa nie nadaje się do bezpośredniego ponownego ich
wykorzystania ze względu na wysadzinowość i uplastycznienie w trakcie robót ziemnych
oraz pod wpływem warunków atmosferycznych.
Bez zastrzeŜeń przydatne są grunty nie wysadzinowe: pospółki, piaski średnio-,
drobnoziarniste.
Grunty wysadzinowe: gliny, gliny piaszczyste, piaski gliniaste mogą zostać ponownie
wykorzystane pod warunkiem ich ulepszenia spoiwami (cement, wapno) zgodnie z
normą PN-S-02205:1998.
16
