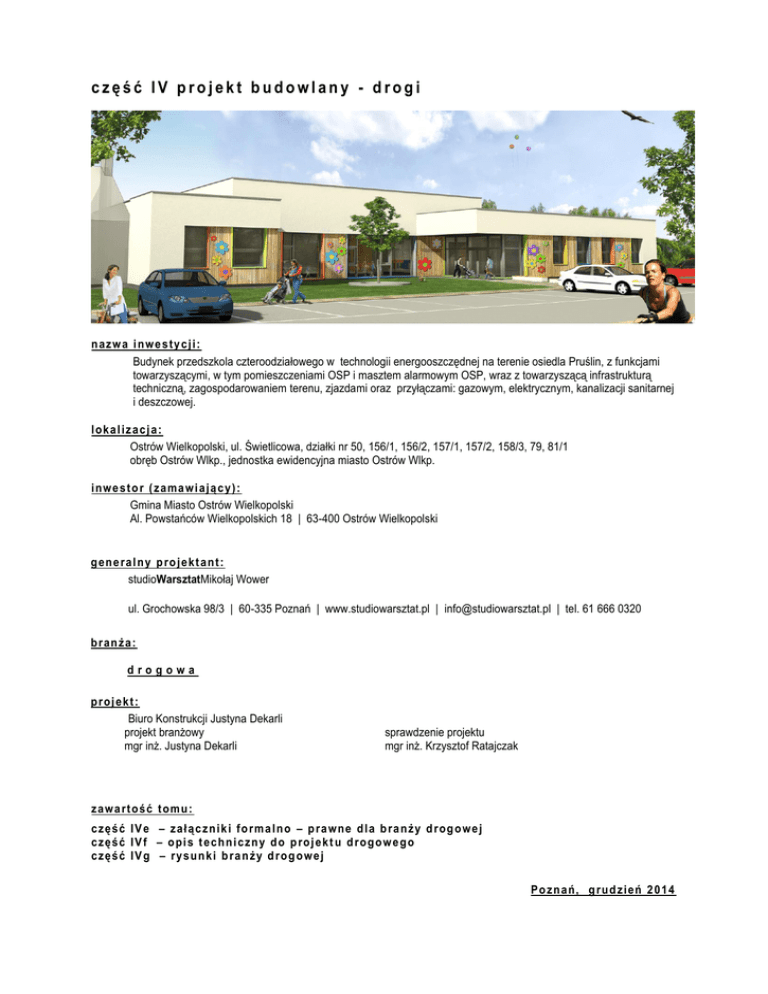

załącznik 12 - Ostrów Wielkopolski

część IV projekt budowlany - drogi
nazw a i nwe sty cji:
Budynek przedszkola czteroodziałowego w technologii energooszczędnej na terenie osiedla Pruślin, z funkcjami
towarzyszącymi, w tym pomieszczeniami OSP i masztem alarmowym OSP, wraz z towarzyszącą infrastrukturą
techniczną, zagospodarowaniem terenu, zjazdami oraz przyłączami: gazowym, elektrycznym, kanalizacji sanitarnej
i deszczowej.
lokal iz acj a:
Ostrów Wielkopolski, ul. Świetlicowa, działki nr 50, 156/1, 156/2, 157/1, 157/2, 158/3, 79, 81/1
obręb Ostrów Wlkp., jednostka ewidencyjna miasto Ostrów Wlkp.
inwe sto r ( zam a wi ają cy):
Gmina Miasto Ostrów Wielkopolski
Al. Powstańców Wielkopolskich 18 | 63-400 Ostrów Wielkopolski
gene ral ny p ro jekt an t:
studioWarsztatMikołaj Wower
ul. Grochowska 98/3 | 60-335 Poznań | www.studiowarsztat.pl | [email protected] | tel. 61 666 0320
bran ża:
drogowa
proj ekt:
Biuro Konstrukcji Justyna Dekarli
projekt branżowy
mgr inż. Justyna Dekarli
sprawdzenie projektu
mgr inż. Krzysztof Ratajczak
zaw a rtość to m u :
czę ść IV e – zał ąc zn ik i fo rm a ln o – p ra wne dla b ra nży d rog owe j
czę ść IV f – o p i s t ech n i c zn y d o p ro j ekt u d ro gow e go
czę ść IV g – rys u n ki b ra n ży d ro g o we j
Po znań, g rud zień 2 014
część IVe – załączniki formalno – prawne dla branży drogowej
spis zawartości:
oś wia dc zen ie pro je kta nta i spr aw dza ją ce go proj ek t b ranż y d rog ow ej
upra wn ien ia bu do wla ne pr oje kta nta br anż y drog ow ej
zaś w iad cz eni e o pr zy nal eż noś ci do Iz by In ży ni eró w Bu do wni ct wa
upra wn ien ia bu do wla ne sp rawd za ją ceg o pr oj ekt br an ży drog ow ej
zaś w iad cz eni e o pr zy nal eż noś ci do Iz by In ży ni eró w Bu do wni ct wa
oświadczenie
Z godn ie z art .20 us t.4 U st aw y z dn ia 7 li pca 1 994 r. Pra wo bu do wl ane (tj . Dz . U. Nr
207 z 200 3r. po z. 201 6 z póź . z m.) ni nie js z ym oś wi adc zam y , ż e : p r o j e k t b u d o w l a n y
d r o g o w y parki ngó w, z ja z dów i ch odn ik ów d la bud y nku prz ed sz ko la cz tero od z iał ow ego w
tec hno log ii en erg oos zc zę d nej na ter en ie os ied la Pr u śl in, z fun kc ja mi to war zy s ząc ym i, w tym
pomi es zc ze nia mi O S P i m asz tem a larm ow ym O S P, wra z z to wa rz ys ząc ą infr a stru ktu rą
tec hni cz ną, z ago sp odar ow ani em t ere nu, z jaz dam i or az prz y łąc zam i: ga zo wy m ,
ele ktr yc zn ym, ka na li zac ji san itar ne j i d es zc zo wej w Ostr ow ie W ie lk opo ls ki m, n a d zia łk ac h nr
50, 156 /1, 15 6/2 , 1 57/ 1, 1 57/2 , 1 58/ 3, 79, 81 /1; w y k onan y dla G min y Mia st o O stró w
Wi el kop ol sk i zo sta ł spor zą dzo ny z god nie z obo w ią zuj ąc ym i prze pi sam i ora z z asa dam i
wi edz y te chn ic zn ej or az Mie js co wym Pl anem Za gos podar ow an ia Pr ze str zen ne go.
proj ekt ant :
spra wd za ją cy:
część IVf - opis techniczny do projektu drogowego:
1.
P rz edm io t o p rac o wan ia:
Przedmiotem opracowania są chodniki, parkingi i zjazdy przy projektowanym budynku przedszkola wraz z
infrastrukturą techniczną. Niniejsze opracowanie zawiera opis zaprojektowanych rozwiązań materiałowokonstrukcyjnych.
2.
Pods taw a o p ra c o w an i a:
- Zlecenie Inwestora
- Dokumentacja geotechniczna
- Uzgodnienia międzybranżowe
- Przepisy i normy obowiązujące w budownictwie
3.
Ter en i w a ru n ki g ru n to w o - wo d n e :
Działki, na których projektowana jest inwestycja, są obecnie w znacznej części zagospodarowane. Teren w
dużej części płaski, opadający w kierunku północno-zachodnim. Różnice poziomów zawarte w granicach od 139,3 do
141,0 m n.p.m.
Badania geotechniczne przeprowadzone na przedmiotowym terenie we wrześniu 2014 roku wykazały , że od
powierzchni występuje gruba warstwa nasypów (od 0,3 do 1,6 m), które nie mogą stanowić podłoża pod
fundamentami i musi być usunięta. Bezpośrednio pod nasypami do głębokości ~ 1,8 – 2,4 m p.p.t. występują piaski
drobne w stanie średniozagęszczonym o ID = 0,50 i 0,60 oraz lokalnie piaski drobne w stanie zagęszczonym ID =
0,70. Pod ww. utworami zalegają gliny zwałowe w postaci piasków gliniastych z licznymi przewarstwieniami piasków
drobnych oraz piasków gliniastych na pograniczu piasków drobnych zaglinionych w na przemian ległych warstwach:
w stanie miękkoplastycznym − warstwy IL = 0,65, plastycznym − IL = 0,40, oraz w stanie twardoplastycznym o IL =
0,25 i 0,15. Od głębokości ~ 3,6 – 5,1 m zalegają piaski drobne w stanie średniozagęszczonym o ID = 0,50 i 0,60
oraz w stanie zagęszczonym ID = 0,70, a także pospółki w stanie średniozagęszczonym o ID =0,50, 0,60 i 0,67.
Lokalnie pod ww. utworami wodnolodowcowymi – dolnymi występują mułki zastoiskowe wykształcone jako pyły i
gliny pylaste w stanie twardoplastycznym o IL = 0,05. Poniżej utworów wodnolodowcowych – dolnych lub mułków
zastoiskowych występują gliny zwałowe, wykształcone jako gliny i gliny piaszczyste z licznymi przewarstwieniami
pyłów piaszczystych, glin pylastych i piasków pylastych w stanie półzwartym o IL = 0,00.
We wrześniu 2014 r. ustabilizowane zwierciadło wody gruntowej stwierdzono na głębokości ~ 1,8 – 2,6 m
p.p.t., tj. na rzędnych ~ 137,3 – 137,7 m n.p.m. Prognozuje się, że w okresach poroztopowych i po długotrwałych,
intensywnych opadach atmosferycznych woda gruntowa w postaci sączeń oraz zwierciadła swobodnego może
wystąpić o ~ 0,6 – 0,7 m wyżej.
Zaprojektowano posadowienie nawierzchni parkingów i chodników na
podsypce piaskowo-żwirowej o grubości min. 50 cm . W tym celu należy wybrać
nasypy występujące od powierzc hni, a różnicę głębokości zastąpić podsypką
piaskowo-żwirową o miąższości układanej i zagęszczanej warstwami co max. 30 cm,
stopień zagęszczenia IS=0,97. Podłoże gruntowe powinno być odebrane przez
uprawnionego geologa.
4.
Zagospo d ar o wan ie te ren u :
W niniejszym projekcie przewiduje się budowę:
-) 3 zjazdów z dróg publicznych : z ul. Świetlicowej, z drogi będącej działką nr 79 oraz z ul. Sportowej - wjazd
do garażu wozu bojowego OSP
-) parkingu: na 1. stanowisko dla niepełnosprawnych, 14 stanowisk dla użytkowników przedszkola przy
północnym wejściu głównym do budynku , 4 stanowiska w północno-zachodniej części działki dla obsługi technicznej
i zaopatrzenia przedszkola
-) utwardzonych dróg pieszych
5.
Bil ans po wi e rz ch n i :
-) zjazd z ul. Świetlicowej : 21,8 m2
-) wjazdy i parkingi : 106 m2
-) chodniki : 145,7 m2
6.
Roz wią zan ia m ate r iało wo - ko n st ru k cyjn e :
Projektuje się wykonanie zjazdu z ul. Świetlicowej z kostki betonowej gr. 8 cm, wjazdów i parkingów z
kostki betonowej ażurowej, a chodników z kostki betonowej gr. 6cm. Sytuacyjnie i wysokościowo zjazdy dowiązano
do dróg istniejących. Spadki poprzeczne wynoszą od 1,0% do 2 %, kształtowane na poziomie podsypki piaskowej.
Zaprojektowano odwodnienie powierzchniowe. Warstwy konstrukcyjne nawierzchni wg projektu wykonawczego.
Sposób układania nawierzchni wg wytycznych układania kostki.
7.
Uw agi ko ń co we :
Prace należy prowadzić zgodnie z projektem budowlanym i obowiązującymi przepisami BHP. Roboty
ziemne należy wykonać zgodnie z wymaganiami normy BN-72/8932-01. W pobliżu uzbrojenia podziemnego roboty
ziemne należy wykonać ręcznie. Prace należy prowadzić bez zajmowania jezdni i powodowania utrudnień w ruchu.
