Instrukcja Montażu

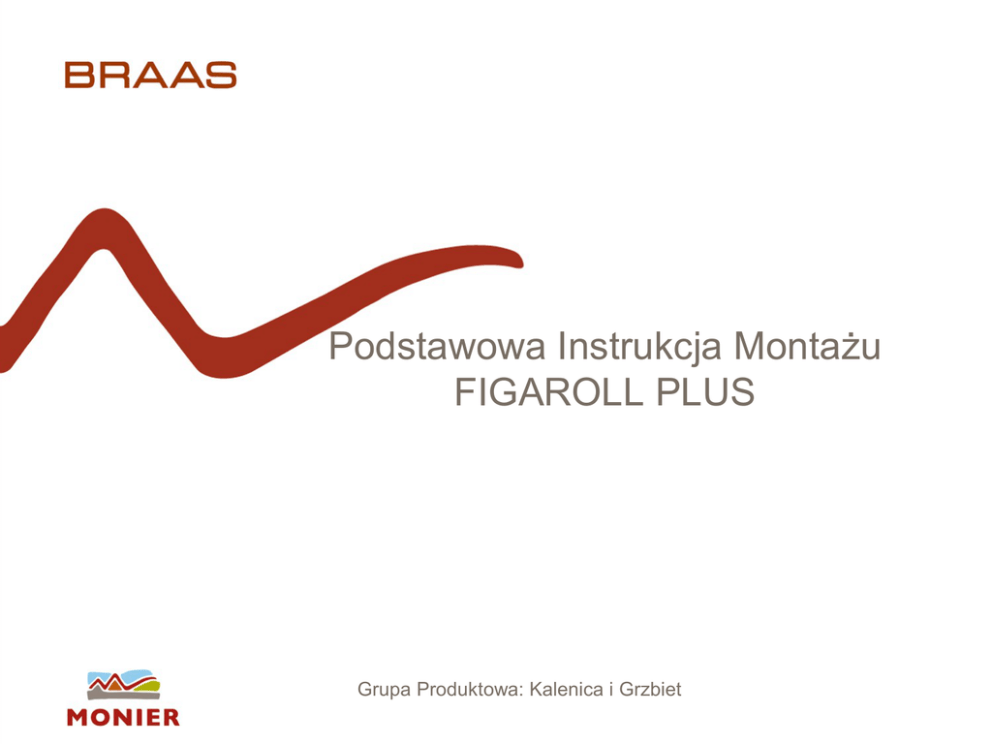

Podstawowa Instrukcja Montażu
FIGAROLL PLUS
Podstawowa Instrukcja Montażu
FIGAROLL PLUS
Grupa Produktowa: Kalenica i Grzbiet
Bartosz Łaczyn/ Marketing / Opole
16.06.2009
Grupa Produktowa:
Kalenica i Grzbiet
Instrukcja Montażu FIGAROLL PLUS
Instrukcja Montażu: FIGAROLL PLUS
1.
!
Wymogi
montażu
2.
Grzbiet
Kalenica
FIGAROLL PLUS Launch Pack •
Gąsiory
Page No. 2
Instrukcja Montażu FIGAROLL PLUS
1. Wymogi dot. montażu
Minimalne pochylenie dachu: 15°
Wymagania względem kalenicy i grzbietu:
 Montować FIGAROLL PLUS tylko przy zastosowaniu łaty
kalenicowej
 Łata kalenicowa musi być przymocowana za pomocą wspornika
Wymogi dla pewnego przylegania:
 Powierzchnia dachówki musi być wolna od,
szronu, wilgoci, brudu, kurzu i oleju,
 Temperatura montażu: od 5°C do 40°C,
 W przypadku rozpoczęcia nowej rolki, części
łączące się powinny nachodzić na siebie
przynajmniej 5 cm,
 Krawędzie z klejem muszą być solidnie i
dokładnie dociśnięte do powierzchni dachu,
 Samoprzylepny butyl nie może być używany
na pokrycia bitumiczne.
Uwaga



Instrukcja montażu pokazana na zdjęciach odnosi się do wszystkich rodzajów dachówek,
Sposób montażu zgodnie ze sztuką dekarską,
Temperatura przechowywania: +5°C do+25°C, max +40°C (istnieje ryzyko rozpuszczania się butylu i mogące się
pojawić trudności z odklejeniem folii ochronnej. Przechowywać w suchym miejscu.
FIGAROLL PLUS Launch Pack •
Page No. 3
Instrukcja Montażu FIGAROLL PLUS
2. Grzbiet
Krok 1
Krok 2
Krok 1: Rozwiń i dopasuj FIGAROLL PLUS centralnie do łaty (paskami kleju
butylowego do dołu). Zamocuj FIGAROLL PLUS wzdłuż łaty grzbietowej
używając odpowiedniego narzędzia (np. takera).
Krok 2: Zdejmij folię zabezpieczającą tak by taśma ściśle przylegała do
dachówki, rozpoczynając od jednej wybranej strony grzbietu. Przed
przyklejeniem pasków z klejem butylowym upewnij się, że kanały
wentylacyjne są otwarte, i że pozostaje wolna przestrzeń pomiędzy
krawędzią dociętych dachówek, a łatą grzbietową.
Krok 3: Przyklej i uformuj precyzyjnie pasek boczny do krawędzi dachówki,
zaczynając od przymocowania do górnego profilu dachówek, a następnie
powierzchni dachówki. Upewnij się, że produkt jest zamontowany bez
naprężenia (naciągnięcia) włókniny. Powtórz krok 2 i 3 po przeciwnej
stronie grzbietu.
FIGAROLL PLUS Launch Pack •
Krok 3
Przystosuj kanały
wentylacyjne
Uwaga:
W przypadku
rozpoczęcia nowej
rolki, połączenia
muszą nachodzić na
siebie przynajmniej
5cm. Początek górnej
rolki musi nachodzić
na koniec rolki dolnej.
Page No. 4
mi
n.
m
5c
Instrukcja Montażu FIGAROLL PLUS
3. Kalenica
Krok 1
Krok 2
Krok 1: Rozwiń i dopasuj FIGAROLL PLUS centralnie do łaty (paskami kleju
butylowego do dołu), pozostawiając wystarczający zakład by umożliwić
dokładne połączenie grzbietów z kalenicą. Zamocuj FIGAROLL PLUS
wzdłuż łaty grzbietowej używając odpowiedniego narzędzia (np. takera).
Krok 2: Zdejmij folię zabezpieczająca tak by taśma ściśle przylegała do
dachówki, rozpoczynając od jednej wybranej strony kalenicy. Przed
przyklejeniem pasków z klejem butylowym upewnij się, że kanały
wentylacyjne są otwarte, i że pozostaje wolna przestrzeń pomiędzy
ostatnim rzędem dachówek, a łatą kalenicową.
Krok 3: Przyklej i uformuj precyzyjnie pasek boczny do krawędzi dachówki,
zaczynając od przymocowania do górnego profilu dachówek, a następnie
powierzchni dachówki. Upewnij się, że produkt jest zamontowany bez
naprężenia (naciągnięcia) włókniny. Powtórz krok 2 i 3 po przeciwnej
stronie kalenicy.
FIGAROLL PLUS Launch Pack •
Krok 3
Sprawdź kanały
wentylacyjne
Zamknij: połączenie
grzbietów z kalenicą
Page No. 5
Instrukcja Montażu FIGAROLL PLUS
4. Gąsiory
Montaż przy pomocy
klamry do gąsiorów
Klamra do gąsiorów:
Krok 1: Zamocuj denko na kalenicy lub
gąsior początkowy na grzbiecie
Krok 2: Nałóż klamrę dopasowaną do typu
gąsiora
Krok 3: Przykręć klamrę wkrętami i zamocuj
kolejne gąsiory
FIGAROLL PLUS Launch Pack •
Page No. 6
Instrukcja Montażu FIGAROLL PLUS
5. Gąsiory
B
A

Włóknina wentylacyjna musi być w całości
przykryta przez gąsior.
FIGAROLL PLUS Launch Pack •

Gąsior nie powinien być położony na
połączeniu włókniny wentylacyjnej z
metalowym paskiem bocznym
Page No. 7
