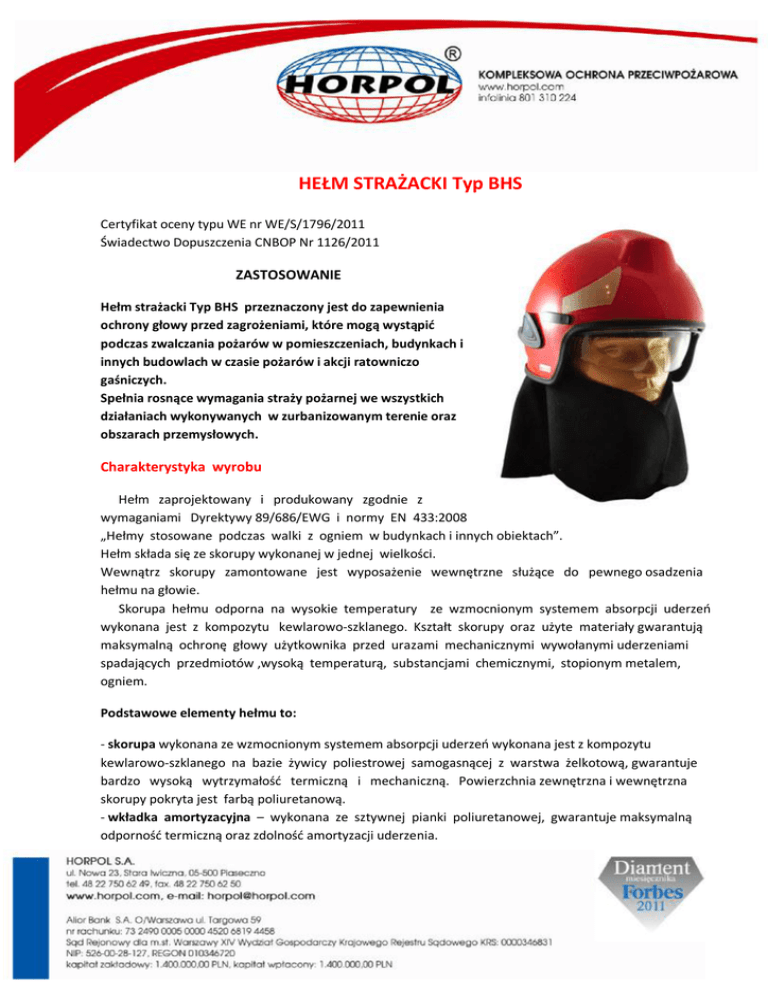

HEŁM STRAŻACKI Typ BHS
Certyfikat oceny typu WE nr WE/S/1796/2011
Świadectwo Dopuszczenia CNBOP Nr 1126/2011
ZASTOSOWANIE
Hełm strażacki Typ BHS przeznaczony jest do zapewnienia
ochrony głowy przed zagrożeniami, które mogą wystąpić
podczas zwalczania pożarów w pomieszczeniach, budynkach i
innych budowlach w czasie pożarów i akcji ratowniczo
gaśniczych.
Spełnia rosnące wymagania straży pożarnej we wszystkich
działaniach wykonywanych w zurbanizowanym terenie oraz
obszarach przemysłowych.
Charakterystyka wyrobu
Hełm zaprojektowany i produkowany zgodnie z
wymaganiami Dyrektywy 89/686/EWG i normy EN 433:2008
„Hełmy stosowane podczas walki z ogniem w budynkach i innych obiektach”.
Hełm składa się ze skorupy wykonanej w jednej wielkości.
Wewnątrz skorupy zamontowane jest wyposażenie wewnętrzne służące do pewnego osadzenia
hełmu na głowie.
Skorupa hełmu odporna na wysokie temperatury ze wzmocnionym systemem absorpcji uderzeń
wykonana jest z kompozytu kewlarowo-szklanego. Kształt skorupy oraz użyte materiały gwarantują
maksymalną ochronę głowy użytkownika przed urazami mechanicznymi wywołanymi uderzeniami
spadających przedmiotów ,wysoką temperaturą, substancjami chemicznymi, stopionym metalem,
ogniem.
Podstawowe elementy hełmu to:
- skorupa wykonana ze wzmocnionym systemem absorpcji uderzeń wykonana jest z kompozytu
kewlarowo-szklanego na bazie żywicy poliestrowej samogasnącej z warstwa żelkotową, gwarantuje
bardzo wysoką wytrzymałość termiczną i mechaniczną. Powierzchnia zewnętrzna i wewnętrzna
skorupy pokryta jest farbą poliuretanową.
- wkładka amortyzacyjna – wykonana ze sztywnej pianki poliuretanowej, gwarantuje maksymalną
odporność termiczną oraz zdolność amortyzacji uderzenia.
- pas przód z gniazdami wykonany z poliamidu wysoko udarowego stanowi element wyposażenia
wewnętrznego hełmu, do którego mocowany jest pas regulacyjny za pomocą spinek.
- pas tył z gniazdami stanowi element wyposażenia wewnętrznego hełmu, do którego mocowane są paski
nośne.
- paski podbródkowe wykonane z taśmy trudnopalnej o szerokości 20 mm mocowane do pasa przedniego
po obu stronach.
Paski podbródkowe posiadają możliwość regulacji długości stosownie do potrzeb użytkownika. Dodatkowo
zamocowany jest regulowany pasek napinający, przechodzący przez pas tylni.
- pas regulacyjny z paskami nośnymi stanowi element wyposażenia wewnętrznego hełmu i mocowany jest
do pasa przedniego i tylnego za pomocą spinek.
Pas regulacyjny posiada mechanizm płynnej regulacji obwodu głowy użytkownika.
Dla podniesienia komfortu użytkowania oraz wyglądu estetycznego, pas regulacyjny na całym swym
obwodzie pokryty jest potnikiem, wyłożonym wewnątrz od strony głowy pianką.
- wizjer wykonany z poliwęglanu o podwyższonych parametrach termicznych odpornego na działanie
wysokiej temperatury, chemikaliów, płomienia oraz na zarysowania. Wizjer może być przezroczysty lub
pokryty filtrem chroniącym przed promieniowaniem podczerwonym
- okular wykonany z poliwęglanu o podwyższonych parametrach termicznych odpornego na działanie
wysokiej temperatury, chemikaliów, płomienia oraz na zarysowania.
- uchwyt maski umieszczone są po obu stronach na zewnętrznej części skorupy, służą do mocowania
maski tlenowej zewnętrznej nahełmowej
- uchwyt latarki wykonany z poliamidu, zamocowany na zewnętrznej powierzchni skorupy / służy do
mocowania na hełmie latarki/
1. Skorupa
2. Pas przód z gniazdami
3. Pas tył z gniazdami
4. Paski nośne
5. Pas regulacyjny
6. Wizjer
7. Okular
8. Mocowanie kołnierza
9. Paski podbródkowe
10. Wkładka amortyzacyjna
11. Uchwyty maski
12. Element odblaskowy
13. Uchwyt latarki
Układ wyposażenia wewnętrznego umożliwia użytkownikowi na odpowiednie usytuowanie
wysokości noszenia hełmu w zależności od kształtu głowy, poprzez zmianę mocowania pasa
regulacyjnego. Ponadto, pas regulacyjny wyposażony jest w zespół płynnej regulacji, umożliwiający zmianę
jego długości w zależności od obwodu głowy użytkownika.
Wyposażenie dodatkowe hełmu może stanowić:
- osłona karku mocowana za pomocą zatrzasków *
- zamocowane po bokach hełmu uchwyty maski zapewniają łatwe i pewne dopasowanie maski
nahełmowej
- latarka z łącznikiem mocowana w specjalnym uchwycie
- zestaw łączności bez przewodowej
* mocowana za pomocą zatrzasków osłona karku spełniająca wymagania EN 443:2008, EN 469:2005 i EN
531:1995. Zaleca się stosowanie następujących osłon karku:
OK-01 - krótkiej z trudnopalnej tkaniny wełnianej (osłania kark)
OK-02 - długiej z trudnopalnej tkaniny wełnianej (osłania kark i szyję)
Własności ochronne i użytkowe
Hełm spełnia wszystkie wymagania zawarte w EN 443 :2008
1. Obszar ochronny – hełm pokrywa cały obszar znajdujący
się 12,7 mm powyżej płaszczyzny odniesienia.
2. Pole widzenia – znajduje się w obszarze kątów zgodnie z
wymaganiami w pkt.4.14
EN 443: 2008. Osłona twarzy/wizjer/ nie ogranicza pola widzenia
otoczenia.
3. Wytrzymałość na przebicie przez ostre przedmioty –
podczas badania hełmu nie następuje kontakt ostrza z makietą
głowy.
4. Amortyzacja wstrząsów – podczas badania hełmu siła
przenoszona na makietę głowy nie przekracza 15 kN. Wyniki
badań na amortyzację wstrząsów, hełmu strażackiego Typ
BHS , przedstawia poniższa tabela:
Warunki
kondycjonowania
-30°C
Zanurzenie w wodzie
+50°C
Napromieniowanie
strumieniem cieplnym
14kW/m² przez 480s
Średnia wartość siły
przekazanej na makietę
głowy kN
8,28
7,26
8,65
7,8
Wg normy w kW
15
15
15
15
5. Odporność na promieniowanie cieplne (14 kW/m 2, w czasie 480 s) – podczas badania hełmu,
temperatura mierzona na powierzchni makiety głowy nie wzrasta więcej niż do 25oC.
6. Odporność na działanie płomienia – podczas badania hełm:
- nie pali się ani nie żarzy po upływie 5 sekund od usunięcia płomienia;
- nie kropli się podczas całego badania.
7. Własności elektryczne – podczas badania hełmu nie występuje żadna oznaka przebicia, a prąd upływa
jest mniejszy niż 1,2 mA.
11. Ochrona przed gorącymi ciałami stałymi – hełm spełnia wymagania normy EN166:2001 – nie nastąpiło
przeniknięcie kulki rozgrzanej do T=950oC .
12. Ochrona przed stopionymi metalami - hełm nie odkształcił się w czasie próby wylewania roztopionego
żelaza, żadna część hełmu nie zapaliła się po zetknięciu ze stopionym metalem.
13. Przewodzenie ciepła - żadna część hełmu która nie stykała się z makieta głowy przed badaniem
nie zetknęła się po badaniu z makietą głowy, nie doszło do oddzielenia, stopienia lub skroplenia się
żadnej części składowej hełmu, wszystkie ruchome części hełmu były sprawne, nie zapaliła się
żadna część hełmu, nie doszło do zapalenia lub stopienia etykiet na hełmie, żadna część osłony
twarzy, która nie pozostawała poniżej ronda przed badaniem nie znajdowała się poniżej ronda po
badaniu, żadna część osłony twarzy nie zapaliła się ani nie zetknęła z testową makietą głowy.
8. Sztywność – podczas badania hełmu maksymalne wzdłużne i poprzeczne odkształcenie hełmu nie
przekracza 40mm. Odkształcenie trwałe nie przekracza 15 mm.
9. Wytrzymałość systemu utrzymania – maksymalne wydłużenie systemu utrzymania jest mniejsze niż
15 mm przy obciążeniu 250 N. Minimalna szerokość paska podbródkowego jest większa niż 15 mm, przy
obciążeniu 250 N, a wytrzymałość na zerwanie mieści się w przedziale od 500 N do 1000 N.
10. Skuteczność systemu utrzymującego - podczas badania hełm nie oderwał się od makiety głowy.
11. Wizjer – spełnia wymagania normy EN 443:2008 i EN 14458:2004
12. Masa hełmu (bez wyposażenia dodatkowego) wynosi 1450g +/- 5%
Sposób użytkowania, przechowywania i konserwacji.
Hełm należy dopasować do rozmiaru głowy poprzez właściwą regulację pasa regulacyjnego.
Po dokonaniu regulacji hełm z zapiętym paskiem podbródkowym, powinien pozostawać na głowie
przy próbach jego zrzucenia gwałtownym ruchem.
Hełm pochłania energię uderzenia poprzez częściowe zniszczenie lub uszkodzenie jego
elementów Uszkodzony hełm w wyniku silnego uderzenia powinien być wycofany z użytkowania i
wymieniony na nowy.
Hełmy powinny być przechowywane w opakowaniu w pomieszczeniach suchych, przewiewnych i
nie nasłonecznionych, w warunkach zabezpieczających je przed zamoczeniem, uszkodzeniami
mechanicznymi i chemicznymi.
Hełm należy utrzymywać w czystości.
Skorupę hełmu, wizjer, pas regulacyjny z potnikiem, paski podbródkowe można zmywać wodą z
mydłem lub łagodnymi środkami myjącymi, np Ludwik, stosując miękką szmatkę /ie wolno stosować gąbek
z nakładką do szorowania/ Do czyszczenia wizjera nie wolno stosować rozpuszczalników takich jakich
jak aceton, benzyna, benzen, ksylen.
Data sporządzenia powyższego opisu 08.07.2011 r.
