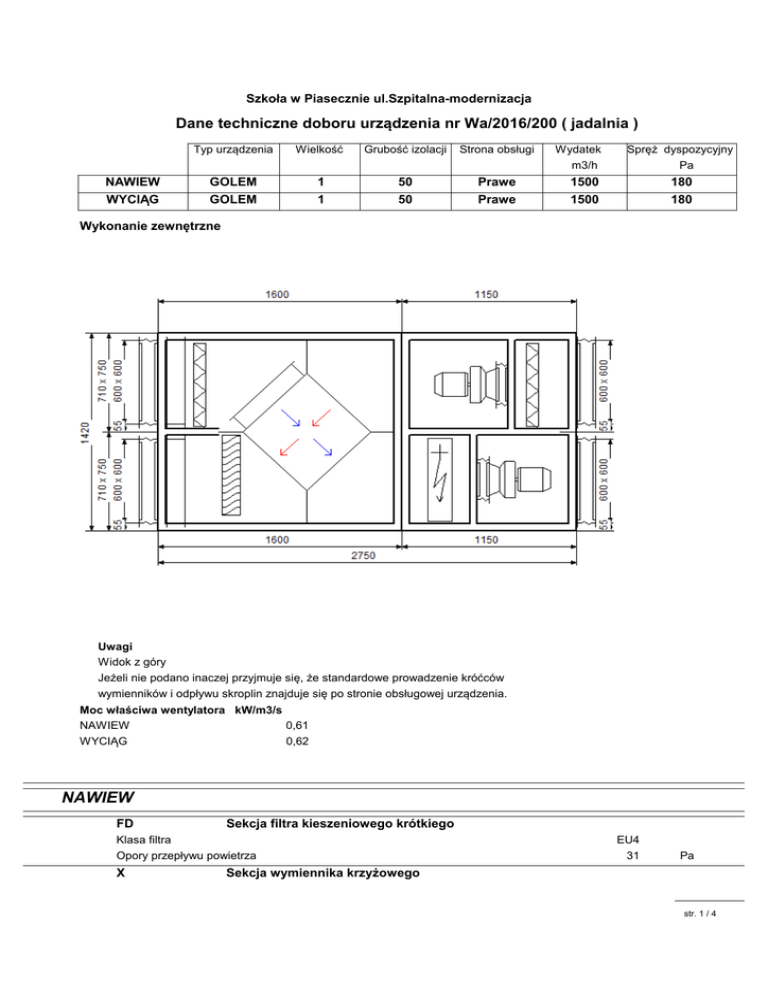

Szkoła w Piasecznie ul.Szpitalna-modernizacja
Dane techniczne doboru urządzenia nr Wa/2016/200 ( jadalnia )
NAWIEW
WYCIĄG
Typ urządzenia
Wielkość
Grubość izolacji
Strona obsługi
GOLEM
GOLEM
1
1
50
50
Prawe
Prawe
Wydatek
m3/h
Spręż dyspozycyjny
Pa
1500
1500
180
180
Wykonanie zewnętrzne
Uwagi
Widok z góry
Jeżeli nie podano inaczej przyjmuje się, że standardowe prowadzenie króćców
wymienników i odpływu skroplin znajduje się po stronie obsługowej urządzenia.
Moc właściwa wentylatora kW/m3/s
NAWIEW
0,61
WYCIĄG
0,62
NAWIEW
FD
Sekcja filtra kieszeniowego krótkiego
Klasa filtra
Opory przepływu powietrza
X
CP Wa/2016/200 (jadalnia)
v.2.6.35
2016-03-30
EU4
31
Pa
Sekcja wymiennika krzyżowego
Firma Clima Produkt Sp.z o.o. zastrzega sobie prawo do
wprowadzenia zmiany producentów poszczególnych
podzespołów w stosunku do podanych w powyższej ofercie
str. 1 / 4
Nawiew, powietrze temp./wilg. wlot
Nawiew, powietrze temp./wilg. wylot
Nawiew, opory przepływu powietrza
Nawiew, sprawność
Wyciąg, powietrze temp./wilg. wlot
Wyciąg, powietrze temp./wilg. wylot
Wyciąg, opory przepływu powietrza
Moc wymiennika
HE
°C/%
°C/%
Pa
%
°C/%
°C/%
Pa
kW
3,2/9,4
20/3
4
9
9
9
Nie
°C/%
°C/%
Pa
kW
kW
Sekcja nagrzewnicy elektrycznej
Powietrze temp./wilg. wlot
Powietrze temp./wilg. wylot
Opory przepływu powietrza
Moc nagrzewnicy
Moc regulatora tyrystorowego
Podział stopni grzewczych
Regulator cztero stopniowy
WP
-20/100
8,2/9,4
100
70,6
20/40
-1,7/100
107
14,2
Sekcja wentylatora promieniowo-osiowego
Typ wentylatora
Ilość wentylatorów
Pobór mocy
Obroty wentylatora
Ciśnienie statyczne
Spręż całkowity
Sprawność wentylatora
Moc akustyczna
Moc znamionowa silnika
Natężenie i napięcie prądu
Częstotliwość prądu
RH25C
1
0,2
2469
315
348
73,8
76
0,25
0,65/400
44,7
szt
kW
1/min
Pa
Pa
%
dB(A)
kW
A/V
Hz
WYCIĄG
FD
Sekcja filtra kieszeniowego krótkiego
Klasa filtra
Opory przepływu powietrza
WP
EU4
31
Sekcja wentylatora promieniowo-osiowego
Typ wentylatora
Ilość wentylatorów
Pobór mocy
Obroty wentylatora
Ciśnienie statyczne
Spręż całkowity
Sprawność wentylatora
Moc akustyczna
Moc znamionowa silnika
Natężenie i napięcie prądu
Częstotliwość prądu
RH25C
1
0,2
2475
318
351
73,7
76
0,25
0,65/400
44,8
Rozkład poziomu mocy akustycznej
Częstotliwość Hz
63
125
nawiew - wlot dB(A)
nawiew - wylot dB(A)
nawiew - otoczenie dB(A)
wyciąg - wlot dB(A)
wyciąg - wylot dB(A)
CP Wa/2016/200 (jadalnia)
v.2.6.35
2016-03-30
Pa
32
35
22
34
33
41
46
25
43
44
250
500
1000
2000
4000
52
59
32
55
56
59
67
35
62
64
58
72
31
61
69
58
70
31
61
67
55
67
31
59
63
Firma Clima Produkt Sp.z o.o. zastrzega sobie prawo do
wprowadzenia zmiany producentów poszczególnych
podzespołów w stosunku do podanych w powyższej ofercie
szt
kW
1/min
Pa
Pa
%
dB(A)
kW
A/V
Hz
8000 Suma
53
63
13
57
59
64
76
40
68
73
str. 2 / 4
wyciąg - otoczenie dB(A)
22
25
32
35
31
31
31
13
40
Wymiary i ciężar
szerokość [mm] wysokość [mm]
długość [mm]
masa [kg]
(szacunkowa)
NAWIEW
WYCIĄG
CP Wa/2016/200 (jadalnia)
v.2.6.35
2016-03-30
710
710
750
750
2 750
2 750
Firma Clima Produkt Sp.z o.o. zastrzega sobie prawo do
wprowadzenia zmiany producentów poszczególnych
podzespołów w stosunku do podanych w powyższej ofercie
281
174
str. 3 / 4
Przedstawicielstwo Techniczno-Handlowe
Clima-Produkt, 04-697 Warszawa
ul.Mrówcza 243
Numer oferty
Wa/2016/200
Oznaczenie
jadalnia
tel./fax: 22 853-73-61
Oznaczenie
Ekoprojekt
Wymagania 2016
Parametr
Status
Wartość
Limit
System wentylacyjny
zgodny
SWNM ; DSW
Regulacja prędkości obrotowej wentylatora
zgodny
bezstopniowy
Układ odzysku ciepła
zgodny
przeponowy
Sprawnosć cieplna UOC
zgodny
67
67
SFP części pełniących funkcje wentylacyjne
zgodny
471
778
Status
Wartość
Limit
System wentylacyjny
zgodny
SWNM ; DSW
Regulacja prędkości obrotowej wentylatora
zgodny
bezstopniowy
Wymagania 2018
Parametr
Układ odzysku ciepła
Sprawnosć cieplna UOC
SFP części pełniących funkcje wentylacyjne
zgodny
przeponowy
niezgodny
67
73
zgodny
471
678
Nawiew/Wywiew
Producent
Clima-Produkt Sp. z o.o.
Model centrali
GOLEM
System wentylacyjny
DSW ; SWNM
Zainstalowany napęd
bezstopniowy
Układ odzysku ciepła
przeponowy
Sprawnosć cieplna UOC
67
%
Znamionowe natężenie przepływu
0,42 / 0,42
m3/s
Znamionowy pobór mocy
0,26 / 0,26
kW
243 / 228
W/m3/s
1,05 / 1,05
m/s
SFP części pełniących funkcje wentylacyjne
471
Prędkość czołowa powietrza
Znamionowe ciśnienie zewnętrzne
180 / 180
Pa
Spadek ciśnienia wewnętrznego części pełniących funkcje
wentylacyjne
133 / 125
Pa
Spadek ciśnienia statycznego całkowity (cz. filtr)
137 / 125
Pa
55 / 55
%
43
dB(A)
Sprawność wentylatora
Deklarowany maksymalny stopień zewnętrznych przecieków
powietrza
L1 wg PN-EN186 <1%
Deklarowany maksymalny stopień wewnętrznych przeciekow
powietrza
<1%
Opis mechanizmu wizualnego ostrzeżenia o konieczności
wymiany filtra
Klasa efektywności energetycznej filtrów
nie dotyczy
F4-D ; F4-D ;
Poziom mocy akustycznej emitowanej przez obudowę
Opis demontażu centrali
http://climaprodukt.com/
