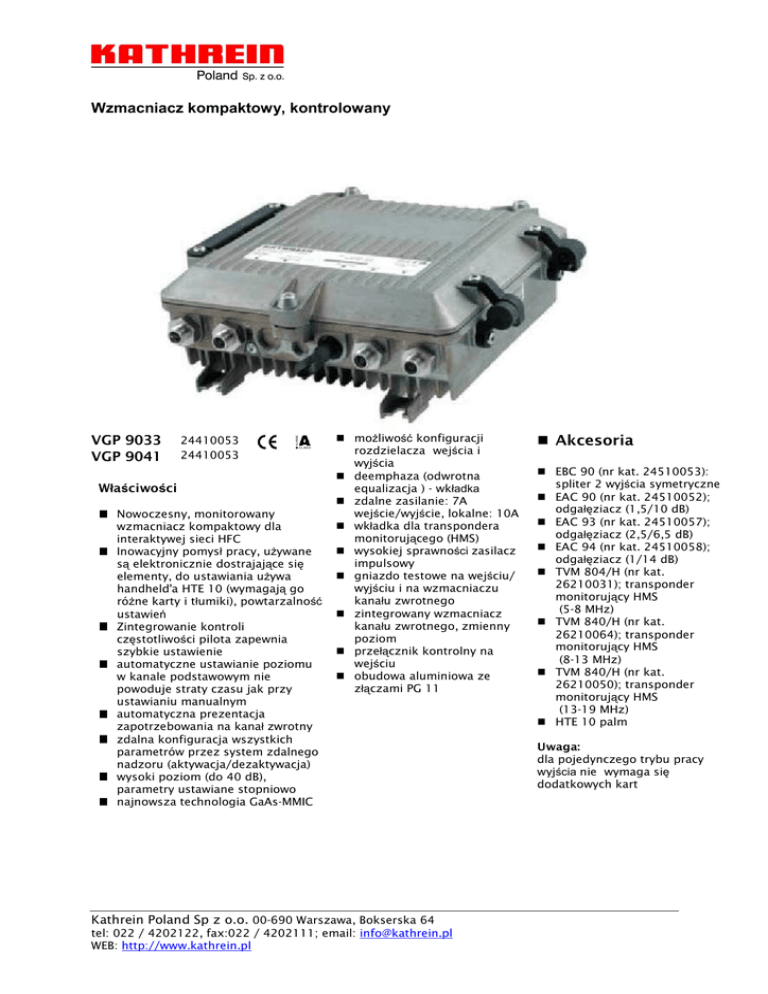

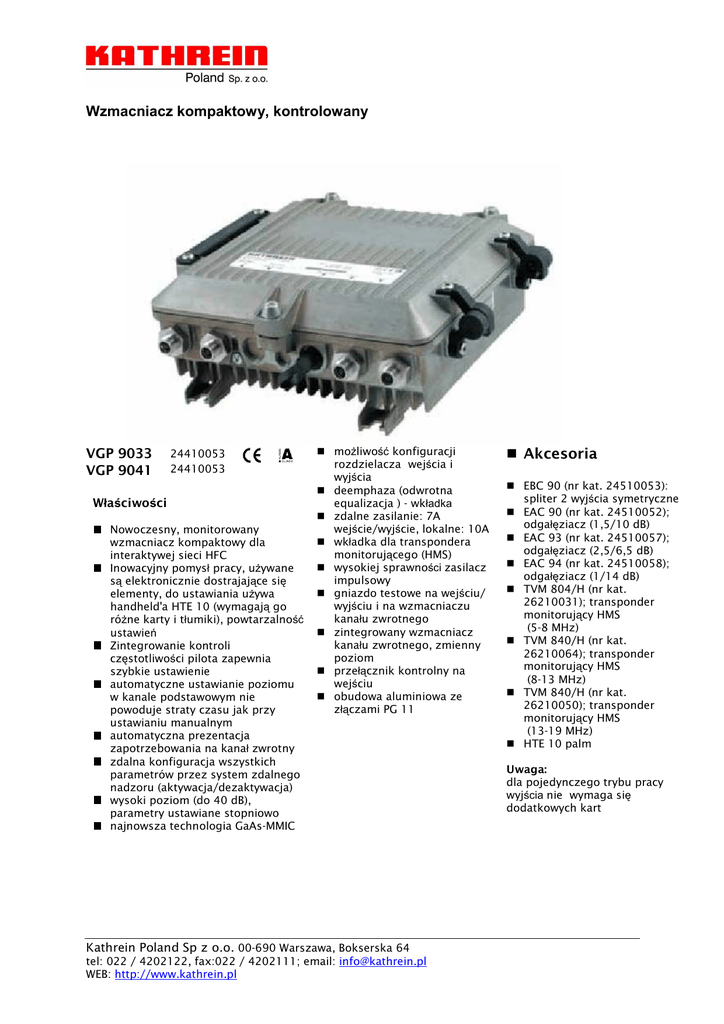

Wzmacniacz kompaktowy, kontrolowany
VGP 9033
VGP 9041
24410053
24410053
Właściwości
Nowoczesny, monitorowany
wzmacniacz kompaktowy dla
interaktywej sieci HFC
Inowacyjny pomysł pracy, uŜywane
są elektronicznie dostrajające się
elementy, do ustawiania uŜywa
handheld'a HTE 10 (wymagają go
róŜne karty i tłumiki), powtarzalność
ustawień
Zintegrowanie kontroli
częstotliwości pilota zapewnia
szybkie ustawienie
automatyczne ustawianie poziomu
w kanale podstawowym nie
powoduje straty czasu jak przy
ustawianiu manualnym
automatyczna prezentacja
zapotrzebowania na kanał zwrotny
zdalna konfiguracja wszystkich
parametrów przez system zdalnego
nadzoru (aktywacja/dezaktywacja)
wysoki poziom (do 40 dB),
parametry ustawiane stopniowo
najnowsza technologia GaAs-MMIC
moŜliwość konfiguracji
rozdzielacza wejścia i
wyjścia
deemphaza (odwrotna
equalizacja ) - wkładka
zdalne zasilanie: 7A
wejście/wyjście, lokalne: 10A
wkładka dla transpondera
monitorującego (HMS)
wysokiej sprawności zasilacz
impulsowy
gniazdo testowe na wejściu/
wyjściu i na wzmacniaczu
kanału zwrotnego
zintegrowany wzmacniacz
kanału zwrotnego, zmienny
poziom
przełącznik kontrolny na
wejściu
obudowa aluminiowa ze
złączami PG 11
Kathrein Poland Sp z o.o. 00-690 Warszawa, Bokserska 64
tel: 022 / 4202122, fax:022 / 4202111; email: [email protected]
WEB: http://www.kathrein.pl
Akcesoria
EBC 90 (nr kat. 24510053):
spliter 2 wyjścia symetryczne
EAC 90 (nr kat. 24510052);
odgałęziacz (1,5/10 dB)
EAC 93 (nr kat. 24510057);
odgałęziacz (2,5/6,5 dB)
EAC 94 (nr kat. 24510058);
odgałęziacz (1/14 dB)
TVM 804/H (nr kat.
26210031); transponder
monitorujący HMS
(5-8 MHz)
TVM 840/H (nr kat.
26210064); transponder
monitorujący HMS
(8-13 MHz)
TVM 840/H (nr kat.
26210050); transponder
monitorujący HMS
(13-19 MHz)
HTE 10 palm
Uwaga:
dla pojedynczego trybu pracy
wyjścia nie wymaga się
dodatkowych kart
Dane techniczne VGP 9033/ VGP 9041
Typ
Nr katalogowy
Kanał podstawowy
Zakres częstotliwości
Wzmocnienie
Tłumienie powrotu
Zakres amplitudowy (85-862 przy 25°C)
Max. poziom wyjściowy CENELEC - CTB>60
Max. poziom wyjściowy CENELEC - CSO>60
Zakres tłumienia (krok 1 dB, ust. elektronicznie)
Zakres pętli (krok 1 dB, ust. elektronicznie)
Pre-emphasis, ust. elektronicznie
Współczynnik szumów przy pre-emphasis 0 dB
Ustawiany zakres 85-862 MHz
Ustawiany zakres, równoległy 85-862 MHz
Zakres częstotliwości dolnego pilota
Zakres częstotliwości górnego pilota
Poziom pilota (PAL/CW/QAM) 606 MHz
Tętnienia przy 7 A
Kanał zwrotny
Zakres częstotliwości
Wzmocnienie
Zakres amplitudowy
Poziom wejściowy (CINR = 50dB) przy 30 dB
Zakres dynamiki: CINR>50dB,5-65MHz przy 30dB
Zakres dynamiki: CINR>50dB,5-65MHz przy 20dB
Współczynnik szumów
Tłumienie, przełączane z krokiem 1 dB
Pętla, przełączana - 7 kroków
Przełącznik ICS (EMS lub HTE 10)
Współczynnik modulacji - tętnienia przy 7 A:> 15MHz
Ogólne
Napięcie zasilania
Pobór mocy
Max. prąd zdalnego zasilania na we/wy
Max. prąd zdalnego zasilania na we/wy - lokalnie
Złącza RF
Kategoria ochronna obudowy
Temperaturowy zakres pracy
Współczynnik ekranowania
Zabezpieczenie przepięciowe wg. IEC 60-2
Wymiary (W x H x D)
Zarządzanie sieciowe
Monitorowanie/ ustawianie parametrów
MHz
dB
dB
dB
dB
dB
VGP 9033
24410053
VGP 9041
24410054
85-862
33
85-862
40
dB
dB
dB
dB
dB
dB
MHz
MHz
dBµV
dB
19-1.5 dB/Oct.
± 0.5
114
116
0-15
0-19
0/3/6/
6
±2
±3
85-230
420-630
83-112
70
MHz
dB
dB
dBµV/Hz
dB
dB
dB
dB
dB
dB
dB
5-65
30
± 0.5
- 10
17
25
6
0-30
0.75-8.75
0/-6>-45
60
V AC
W
A
A
30-72
23
7
10
PG 11
IP 54, opcjonalnie IP 67
-20 d0 + 55
zgodnie z CENELEC EN 50083-2
2 KV(1.2/50µs)
240 x 95 x 240
dBpW
mm
Kathrein Poland Sp z o.o. 00-690 Warszawa, Bokserska 64
tel: 022 / 4202122, fax:022 / 4202111; email: [email protected]
WEB: http://www.kathrein.pl
Napięcie pracy, prąd, temperatura,
ustawienia elektroniczne,
umieszczanie pilotów i alarmów,
automatyka poziomu kanału
podstawowego, zobrazowanie
kanału zwrotnego, poziom kanału
zwrotnego, ICS, dane sterujące
