GMINA MIASTO OZORKÓW
95-035 OZORKÓW, UL. WIGURY 1
ROJEKT BUDOWLANY
PARKINGU WRAZ Z NIEZBĘDNA INFRASTRUKTURĄ
OZORKÓW, UL. LIPOWA, DZ. EW. 306/1
SPECYFIKACJA TECHNICZNA
WYKONANIA
I ODBIORU ROBÓT
sierpień, 2008

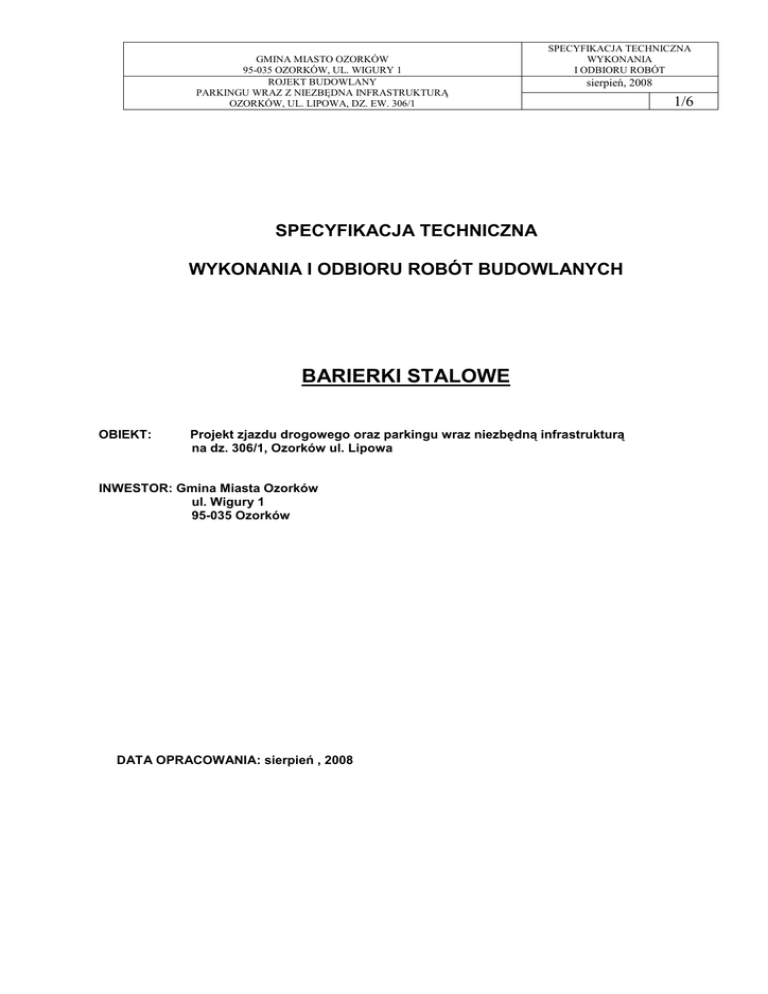

SPECYFIKACJA TECHNICZNA
WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH
BARIERKI STALOWE
OBIEKT:
Projekt zjazdu drogowego oraz parkingu wraz niezbędną infrastrukturą
na dz. 306/1, Ozorków ul. Lipowa
INWESTOR: Gmina Miasta Ozorków
ul. Wigury 1
95-035 Ozorków
DATA OPRACOWANIA: sierpień , 2008
1/6
GMINA MIASTO OZORKÓW
95-035 OZORKÓW, UL. WIGURY 1
ROJEKT BUDOWLANY
PARKINGU WRAZ Z NIEZBĘDNA INFRASTRUKTURĄ
OZORKÓW, UL. LIPOWA, DZ. EW. 306/1
SPIS TREŚCI
1. WSTĘP
1.1.
Przedmiot S.S.T
1.2.
Zakres stosowania S.S.T
1.3.
Ogólny zakres robót objętych S.S.T
2. MATERIAŁY
2.1. Elementy konstrukcji barierki stalowej
3. SPRZĘT I TRANSPORT
4
WYKONANIE ROBÓT
4.1. Wytwarzanie konstrukcji
4.2. Spawanie
4.3. Połączenia na łączniki mechaniczne
4.4. MontaŜ konstrukcji
4.5. Ochrona przed korozją
5. KONTROLA JAKOŚCI
5.1. Badania jakości robót w czasie budowy
6. INSPEKCJE, PRÓBY KOŃCOWE
7. PRZEPISY ZWIĄZANE
7.1. Normy
7.2. Inne dokumenty
SPECYFIKACJA TECHNICZNA
WYKONANIA
I ODBIORU ROBÓT
sierpień, 2008
2/6
GMINA MIASTO OZORKÓW
95-035 OZORKÓW, UL. WIGURY 1
ROJEKT BUDOWLANY
PARKINGU WRAZ Z NIEZBĘDNA INFRASTRUKTURĄ
OZORKÓW, UL. LIPOWA, DZ. EW. 306/1
1.
SPECYFIKACJA TECHNICZNA
WYKONANIA
I ODBIORU ROBÓT
sierpień, 2008
3/6
Wstęp
1.1
Przedmiot Specyfikacji
Przedmiotem niniejszej szczegółowej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru
robót związanych z wykonaniem barierek stalowych przy schodach zewnętrznych i murkach oporowych na dz. 306/1
zlokalizowanej w Ozorkowie ul. Lipowa.
1.2
Zakres stosowania
Specyfikacja techniczna stanowi integralną cześć dokumentów przetargowych i kontraktowych i jest stosowana
przy zlecaniu i realizacji robót wymienionych w punkcie 1.1.
1.3
Zakres robót
Ustalenia zawarte w niniejszej specyfikacji obejmują:
−
Wykonanie barierek stalowych przy schodach zewnętrznych betonowych oraz murkach oporowych.
2.
Materiały
Główne wymagania dotyczące Materiałów, ich pozyskiwania i składowania podano w Specyfikacji
Ogólne]
Wszystkie materiały będą zgodne z wymaganiami i standardami producentów,
2.1
Elementy konstrukcji barierki stalowej
−
−
−
3
elementy podporowe i dystansowe,
łączniki, śruby kotwiące
farby do zabezpieczeń antykorozyjnych podkładowe i nawierzchniowe chlorokauczukowe
Sprzęt i transport
Ogólne wymagania dotyczące Sprzętu podano w Specyfikacji Ogólnej.
Wykonawca powinien dysponować następującym sprzętem
− śuraw samochodowy 6-32 Mg,
− Spawarka elektryczna 300 A,
− Elektronarzędzia ręczne
− Samochody cięŜarowe 10 -20 t
Elementy powinny być wysyłane w kolejności uzgodnionej z wykonawcą montaŜu i zabezpieczone na
czas transportu i składowania.
Przeciąganie niezabezpieczonych elementów bezpośrednio po podłoŜu jest niedopuszczalne.
Elementy cięŜkie, długie i wiotkie, naleŜy przy podnoszeniu i przemieszczaniu chwytać w punktach
montaŜowych przewidzianych w konstrukcji elementu i usztywnić w celu ochrony przed
odkształceniem.
Elementy naleŜy układać na składowisku w kolejności odwrotnej w stosunku do kolejności montaŜu
Elementy naleŜy układać w sposób umoŜliwiający odczytanie znakowania. Elementy przewidziane do
scalania powinny być w miarę moŜności składane w sąsiedztwie miejsca przeznaczonego na scalanie
4
Wykonanie Robót
Wymagania ogólne dotyczące wykonania Robót podano w Specyfikacji Ogólnej.
Wykonawca jest odpowiedzialny za zorganizowanie procesu budowy oraz prowadzenie robót i
Dokumentacji Budowy zgodnie z wymaganiami Prawa Budowlanego, Norm Technicznych, Decyzji
udzielającej pozwolenia na budową, przepisów bezpieczeństwa oraz postanowień Kontraktu.
GMINA MIASTO OZORKÓW
95-035 OZORKÓW, UL. WIGURY 1
ROJEKT BUDOWLANY
PARKINGU WRAZ Z NIEZBĘDNA INFRASTRUKTURĄ
OZORKÓW, UL. LIPOWA, DZ. EW. 306/1
4.1
SPECYFIKACJA TECHNICZNA
WYKONANIA
I ODBIORU ROBÓT
sierpień, 2008
4/6
Wytwarzanie konstrukcji
Wymagania ogólne dotyczące wytwarzania oraz wymagania w zakresie cięcia i gięcia, wykonywania
otworów, scalania i montaŜu próbnego oraz dopuszczalnych odchyłek wytwarzania zgodne z
rozdziałem 4 normy PN-B-6200 2002.
4.2
Spawanie
Wymagania ogólne w zakresie spawania oraz wymagania szczególne dotyczące planu spawania,
przygotowania do spawania, wykonywania spawania zgodne zapisami rozdziału 5 normy PN-B06200:2002. Spawacze powinni mieć odpowiednie uprawnienia wg normy PN-EN 287+A1.
4.3
Połączenia na łączniki mechaniczne
Wymagania ogólne oraz wymagania szczegółowe dotyczące połączeń na śruby, dokręcania śrub,
połączeń na śruby pasowane i sworznie, połączeń na nity zgodne z zapisami rozdziału 6 normy PN-B06200:2002.
4.4
MontaŜ konstrukcji
MontaŜ konstrukcji powinien się odbywać zgodnie zatwierdzonym przez Inspektora Nadzoru
projektami konstrukcji i montaŜu Wymagania dotyczące opracowania projektu wykonawczego
konstrukcji dachu podano w Specyfikacji Ogólnej
Wymagania w zakresie montaŜu konstrukcji, a w szczególności wykonania podpór i zakotwień
konstrukcji, wykonania prac montaŜowych, tolerancji usytuowania podpór, tolerancji montaŜu zgodne
z postanowieniami rozdziału 7 normy PN-B-06200:2002.
4.5
Ochrona przed korozją
Szczegółowe wymagania dotyczące sposobu zabezpieczenia przed korozją powinny zostać podane w
Projekcie wykonawczym zgodnie z wymaganiami PN-EN ISO 12944-8. Projekt powinien uwzględniać
zasady ochrony przed korozją wg PN-EN ISO 12944-3 oraz wymagania określone w punkcie 8.1
normy PN-8-06200:2002.
Jako wymaganie minimalny w zakresie ochrony przed korozją naleŜy przyjąć, zastosowanie powłoki
cynkowej i ochronnego systemu powłokowego zgodnego z PN-EN ISO 12944-5 zaprojektowanego
zgodnie z wymaganiami PN-EN ISO 12944-3 Oczekiwany okres trwałości do pierwszej większej
renowacji - ponad 15 lat (trwałość wysoka wg PN-EN ISO 12944-1),
5
Kontrola jakości
Wymagania ogólne dotyczące Kontroli jakości Robót podano w Specyfikacji Ogólnej.
5.1
Badania jakości robót w czasie budowy.
Badania jakości robót w czasie ich realizacji naleŜy wykonywać zgodnie z wytycznymi właściwych
WTWiOR oraz wymaganiami zawartymi w Normach i Aprobatach Technicznych dla materiałów i
systemów technologicznych.
W szczególności kontrolę jakości robot naleŜy prowadzić wg PN-B-06200 2002 z uwzględnieniem
następującego zakresu kontroli:
a)
kontrola materiałów i wyrobów, w tym
−
wyrobów hutniczych i materiałów dodatkowych,
−
łączników mechanicznych
b)
kontrola wykonania obróbki części, w tym
−
kontrola jakości cięcia,
GMINA MIASTO OZORKÓW
95-035 OZORKÓW, UL. WIGURY 1
ROJEKT BUDOWLANY
PARKINGU WRAZ Z NIEZBĘDNA INFRASTRUKTURĄ
OZORKÓW, UL. LIPOWA, DZ. EW. 306/1
−
SPECYFIKACJA TECHNICZNA
WYKONANIA
I ODBIORU ROBÓT
sierpień, 2008
5/6
kontrola kształtu otworów,
c)
kontrola złączy spawanych, obejmująca
−
ocenę przed spawaniem i podczas spawania,
−
ocenę po wykonaniu spawania,
KaŜde połączenie spawane powinno podlegać kontroli - co najmniej badaniom wizualnym. W toku
wykonywania prac InŜynier moŜe polecić wykonanie dodatkowych badań połączeń spawanych.
d)
sprawdzenie wymiarów elementów i ich zgodności z wymaganiami normy PN-B-Q6200:2002
e)
kontrola wykonania połączeń na łączniki mechaniczne:
−
ocena połączeń śrubowych niespręŜanych,
−
ocena połączeń na śruby pasowane i sworznie,
−
ocena połączeń na nity.
ocena wykonania zabezpieczenia powierzchni, w tym:
−
ocena przygotowania powierzchni,
−
ocena jakości pokrycia metalowego:
−
ocena wyglądu,
−
ocena grubości wg PN-EN 22063,
−
ocena przyczepności (w uzasadnionych przypadkach, gdy poleci tak InŜynier)
ocena montaŜu konstrukcji obejmująca:
−
kontrolne pomiary geodezyjne przed rozpoczęciem montaŜu, podczas montaŜu i po jego
ukończeniu,
−
stan podpór oraz śrub fundamentowych i ich usytuowanie,
−
zgodność metody montaŜu z projektem montaŜu i spełnienie wymagań bezpieczeństwa
pracy,
−
stan elementów konstrukcji przed montaŜem f po zmontowaniu,
−
wykonanie i kompletność połączeń,
−
wykonanie powłok ochronnych,
−
naprawy elementów konstrukcji, połączeń i powłok ochronnych oraz usuwanie innych
niezgodności.
f)
g)
6
Inspekcje, Próby Końcowe
Ogólne wymagania w zakresie Inspekcji i Prób Końcowych podano w Specyfikacji Ogólnej
Próby końcowe powinny obejmować sprawdzenie i oceną dokumentów kontroli i badań z całego
okresu realizacji w celu ustalenia, czy wykonana konstrukcja jest zgodna z projektem i wymaganiami
niniejszej specyfikacji. W szczególności powinny być sprawdzone:
−
podpory konstrukcji.
−
odchylenia geometryczne układu,
−
jakość materiałów i spoin,
−
stan elementów i konstrukcji i powłok ochronnych,
−
stan i kompletność połączeń.
7
Przepisy związane
Normy
PN-B-06200:2002
Konstrukcje stalowe budowlane Warunki wykonania i odbioru
PN-90/B-03200
Konstrukcje stalowe Obliczenia statyczne i projektowanie
PN-B-10702:1999
Wodociągi i kanalizacja. Zbiorniki Wymagania i badania
PN-B-03210:1997
Konstrukcje stalowe. Zbiorniki walcowe pionowe na ciecze.
Projektowanie i wykonanie
Farby i lakiery. Ochrona przed korozją konstrukcji stalowych za
pomocą ochronnych systemów malarskich.
PN-EN ISO 12944:2001
Arkusze od 1 do 8
PN-EN 22063:1996
Powłoki metalowe i inne nieorganiczne Natryskiwanie cieplne.
Cynk, aluminium i ich stopy
GMINA MIASTO OZORKÓW
95-035 OZORKÓW, UL. WIGURY 1
ROJEKT BUDOWLANY
PARKINGU WRAZ Z NIEZBĘDNA INFRASTRUKTURĄ
OZORKÓW, UL. LIPOWA, DZ. EW. 306/1
SPECYFIKACJA TECHNICZNA
WYKONANIA
I ODBIORU ROBÓT
sierpień, 2008
6/6
PN-EN ISO 2308:2000
Farby i lakiery. Oznaczanie grubości powłoki
PN-EN ISO 2409:1999
Farby i lakiery Metoda siatki nacięć.
PN-EN 24624
Farby i lakiery próba odrywania do oceny przydatności.
PN-87/M-69009
Spawalnictwo Zakłady stosujące procesy spawalnicze. Podział.
PN-EN 719:1999
Spawalnictwo Nadzór spawalniczy. Zadania i odpowiedzialność.
PN-86/B-01806
Antykorozyjne zabezpieczenia w budownictwie - Ogólne zasady uŜytkowania
konserwacji i napraw.
PN-EN 288
Wymagania dotyczące technologii spawania metali i jej uznawanie. Części 1,2,
3, 5, 6. 7, 9.
PN-84/B-03230
Lekkie ściany osłonowe i przekrycia dachowe z płyt warstwowych i Ŝebrowanych.
Obliczenia statyczne i projektowanie.-
Inne aktualne PN (EN-PN) lub odpowiednie normy krajów UE, w szczególności normy przywołane w punkcie 1.2
normy PN-B-06200:2002.
Inne przepisy
1.
WTWiOR - Warunki Techniczne Wykonania i Odbioru Robót – ITB
