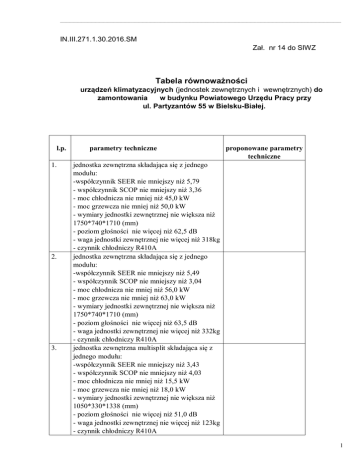

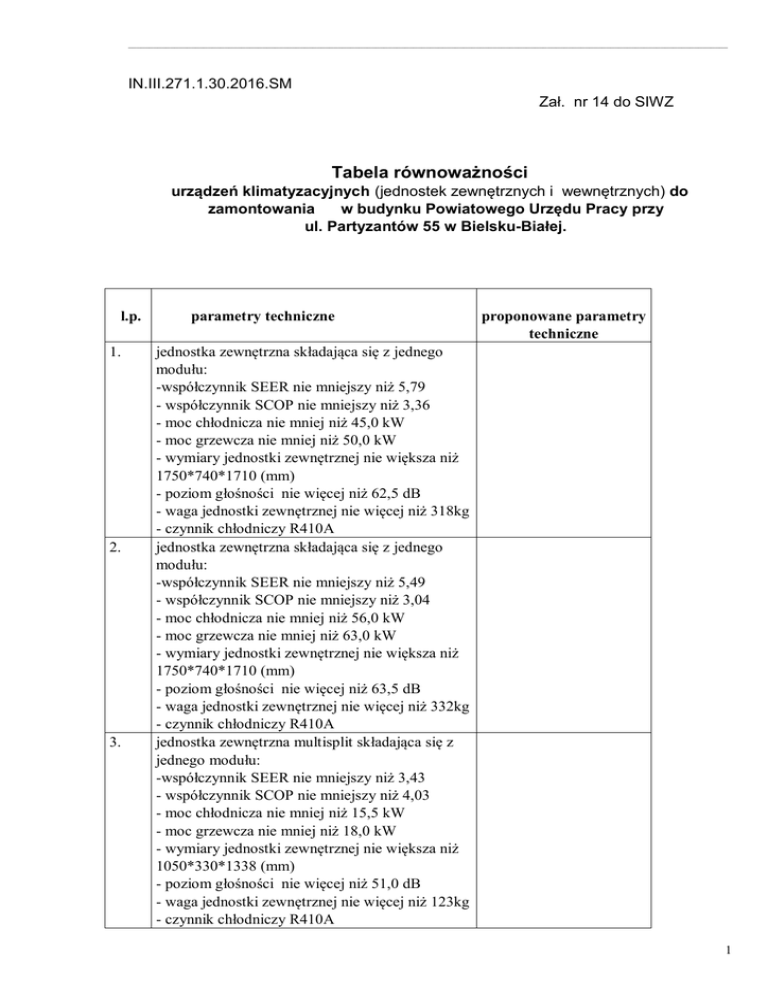

Tabela równoważności

_______________________________________________________________________________________________________________________________________________
IN.III.271.1.30.2016.SM
Zał. nr 14 do SIWZ
Tabela równoważności
urządzeń klimatyzacyjnych (jednostek zewnętrznych i wewnętrznych) do
zamontowania
w budynku Powiatowego Urzędu Pracy przy
ul. Partyzantów 55 w Bielsku-Białej.
l.p.
1.
2.
3.
parametry techniczne
proponowane parametry
techniczne
jednostka zewnętrzna składająca się z jednego
modułu:
-współczynnik SEER nie mniejszy niż 5,79
- współczynnik SCOP nie mniejszy niż 3,36
- moc chłodnicza nie mniej niż 45,0 kW
- moc grzewcza nie mniej niż 50,0 kW
- wymiary jednostki zewnętrznej nie większa niż
1750*740*1710 (mm)
- poziom głośności nie więcej niż 62,5 dB
- waga jednostki zewnętrznej nie więcej niż 318kg
- czynnik chłodniczy R410A
jednostka zewnętrzna składająca się z jednego
modułu:
-współczynnik SEER nie mniejszy niż 5,49
- współczynnik SCOP nie mniejszy niż 3,04
- moc chłodnicza nie mniej niż 56,0 kW
- moc grzewcza nie mniej niż 63,0 kW
- wymiary jednostki zewnętrznej nie większa niż
1750*740*1710 (mm)
- poziom głośności nie więcej niż 63,5 dB
- waga jednostki zewnętrznej nie więcej niż 332kg
- czynnik chłodniczy R410A
jednostka zewnętrzna multisplit składająca się z
jednego modułu:
-współczynnik SEER nie mniejszy niż 3,43
- współczynnik SCOP nie mniejszy niż 4,03
- moc chłodnicza nie mniej niż 15,5 kW
- moc grzewcza nie mniej niż 18,0 kW
- wymiary jednostki zewnętrznej nie większa niż
1050*330*1338 (mm)
- poziom głośności nie więcej niż 51,0 dB
- waga jednostki zewnętrznej nie więcej niż 123kg
- czynnik chłodniczy R410A
1
_______________________________________________________________________________________________________________________________________________
4.
5.
6.
7.
jednostka wewnętrzna ścienna :
- moc chłodnicza każdej jednostki wewnętrznej
nie mniej niż 1,7 kW
- moc grzewcza każdej jednostki wewnętrznej nie
mniej niż 1,9 kW
- wymiary jednostki wewnętrznej nie większa niż
815-225-295 (mm)
- czterostopniowa regulacja wypływu powietrza
- poziom głośności nie więcej niż 29 dB
- waga jednostki wewnętrznej nie większa niż
10 kg
jednostka wewnętrzna ścienna :
- moc chłodnicza każdej jednostki wewnętrznej
nie mniej niż 2,2 kW
- moc grzewcza każdej jednostki wewnętrznej nie
mniej niż 2,5 kW
- wymiary jednostki wewnętrznej nie większa niż
815-225-295 (mm)
- czterostopniowa regulacja wypływu powietrza
- poziom głośności nie więcej niż 29 dB
- waga jednostki wewnętrznej nie większa niż
10 kg
jednostka wewnętrzna ścienna :
- moc chłodnicza każdej jednostki wewnętrznej
nie mniej niż 2,8 kW
- moc grzewcza każdej jednostki wewnętrznej nie
mniej niż 3,2 kW
- wymiary jednostki wewnętrznej nie większa niż
815-225-295 (mm)
- czterostopniowa regulacja wypływu powietrza
- poziom głośności nie więcej niż 29 dB
- waga jednostki wewnętrznej nie większa niż
10 kg
jednostka wewnętrzna ścienna :
- moc chłodnicza każdej jednostki wewnętrznej
nie mniej niż 3,6 kW
- moc grzewcza każdej jednostki wewnętrznej nie
mniej niż 4,0kW
- wymiary jednostki wewnętrznej nie większa niż
898-249-295 (mm)
- trzystopniowa regulacja wypływu powietrza
- poziom głośności nie więcej niż 34 dB
- waga jednostki wewnętrznej nie większa niż
13 kg
2
_______________________________________________________________________________________________________________________________________________
8.
9.
10.
11.
jednostka wewnętrzna ścienna :
- moc chłodnicza każdej jednostki wewnętrznej
nie mniej niż 4,5 kW
- moc grzewcza każdej jednostki wewnętrznej nie
mniej niż 5,0 kW
- wymiary jednostki wewnętrznej nie większa niż
898-246-295 (mm)
- tzrystopniowa regulacja wypływu powietrza
- poziom głośności nie więcej niż 34 dB
- waga jednostki wewnętrznej nie większa niż
13 kg
jednostka wewnętrzna ścienna :
- moc chłodnicza każdej jednostki wewnętrznej
nie mniej niż 5,6 kW
- moc grzewcza każdej jednostki wewnętrznej nie
mniej niż 6,3 kW
- wymiary jednostki wewnętrznej nie większa niż
898-249-295 (mm)
- trzystopniowa regulacja wypływu powietrza
- poziom głośności nie więcej niż 34 dB
- waga jednostki wewnętrznej nie większa niż
13 kg
jednostka wewnętrzna ścienna :
- moc chłodnicza każdej jednostki wewnętrznej
nie mniej niż 7,1 kW
- moc grzewcza każdej jednostki wewnętrznej nie
mniej niż 8,0 kW
- wymiary jednostki wewnętrznej nie większa niż
1170-295-365 (mm)
- dwustopniowa regulacja wypływu powietrza
- poziom głośności nie więcej niż 39 dB
- waga jednostki wewnętrznej nie większa niż
21 kg
jednostka wewnętrzna kasetonowa :
- moc chłodnicza każdej jednostki wewnętrznej
nie mniej niż 2,5 kW
- moc grzewcza każdej jednostki wewnętrznej nie
mniej niż 3,3 kW
- wymiary jednostki wewnętrznej nie większa niż
1102-360-180 (mm)
- wymiary maskownicy jednostki wewnętrznej nie
większe niż 1200*414*34 (mm)
- poziom głośności nie więcej niż 29 dB
- waga jednostki wewnętrznej nie większa niż
15 kg
3
_______________________________________________________________________________________________________________________________________________
12.
13.
jednostka wewnętrzna kasetonowa :
- moc chłodnicza każdej jednostki wewnętrznej
nie mniej niż 5,0 kW
- moc grzewcza każdej jednostki wewnętrznej nie
mniej niż 6,0kW
- wymiary jednostki wewnętrznej nie większa niż
1102-360-180 (mm)
- wymiary maskownicy jednostki wewnętrznej nie
większe niż 1200*414*34 (mm)
- poziom głośności nie więcej niż 34 dB
- waga jednostki wewnętrznej nie większa niż
15 kg
sterowanie indywidualne:
- wyświetlacz ciekłokrystaliczny
- możliwość obsługi do 16 jednostek
wewnętrznych
- program tygodniowy
- podgląd parametrów systemowych na
wyświetlaczu
- podgląd ilości czynnika chłodniczego
- wymiary nie większe niż 120*120*19 (mm)
Uwaga:
W przypadku doboru urządzenia równoważnego pod uwagę należy brać parametry
techniczne określone w niniejszym załączniku.
