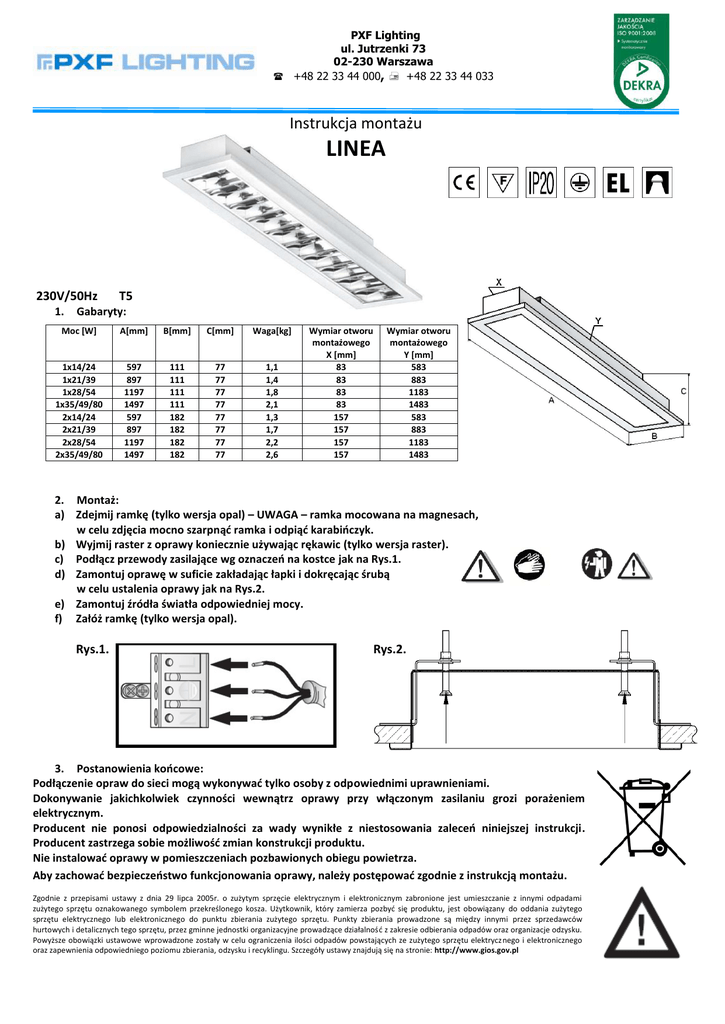

Instrukcja montażu

PXF Lighting
ul. Jutrzenki 73
02-230 Warszawa
+48 22 33 44 000, +48 22 33 44 033
Instrukcja montażu
LINEA
230V/50Hz
1.
T5
Gabaryty:
Moc [W]
A[mm]
B[mm]
C[mm]
Waga[kg]
1x14/24
1x21/39
1x28/54
1x35/49/80
2x14/24
2x21/39
2x28/54
2x35/49/80
597
897
1197
1497
597
897
1197
1497
111
111
111
111
182
182
182
182
77
77
77
77
77
77
77
77
1,1
1,4
1,8
2,1
1,3
1,7
2,2
2,6
Wymiar otworu
montażowego
X [mm]
83
83
83
83
157
157
157
157
Wymiar otworu
montażowego
Y [mm]
583
883
1183
1483
583
883
1183
1483
2. Montaż:
a) Zdejmij ramkę (tylko wersja opal) – UWAGA – ramka mocowana na magnesach,
w celu zdjęcia mocno szarpnąć ramka i odpiąć karabińczyk.
b) Wyjmij raster z oprawy koniecznie używając rękawic (tylko wersja raster).
c) Podłącz przewody zasilające wg oznaczeń na kostce jak na Rys.1.
d) Zamontuj oprawę w suficie zakładając łapki i dokręcając śrubą
w celu ustalenia oprawy jak na Rys.2.
e) Zamontuj źródła światła odpowiedniej mocy.
f) Załóż ramkę (tylko wersja opal).
Rys.1.
Rys.2.
3. Postanowienia końcowe:
Podłączenie opraw do sieci mogą wykonywać tylko osoby z odpowiednimi uprawnieniami.
Dokonywanie jakichkolwiek czynności wewnątrz oprawy przy włączonym zasilaniu grozi porażeniem
elektrycznym.
Producent nie ponosi odpowiedzialności za wady wynikłe z niestosowania zaleceń niniejszej instrukcji.
Producent zastrzega sobie możliwość zmian konstrukcji produktu.
Nie instalować oprawy w pomieszczeniach pozbawionych obiegu powietrza.
Aby zachować bezpieczeństwo funkcjonowania oprawy, należy postępować zgodnie z instrukcją montażu.
Zgodnie z przepisami ustawy z dnia 29 lipca 2005r. o zużytym sprzęcie elektrycznym i elektronicznym zabronione jest umieszczanie z innymi odpadami
zużytego sprzętu oznakowanego symbolem przekreślonego kosza. Użytkownik, który zamierza pozbyć się produktu, jest obowiązany do oddania zużytego
sprzętu elektrycznego lub elektronicznego do punktu zbierania zużytego sprzętu. Punkty zbierania prowadzone są między innymi przez sprzedawców
hurtowych i detalicznych tego sprzętu, przez gminne jednostki organizacyjne prowadzące działalność z zakresie odbierania odpadów oraz organizacje odzysku.
Powyższe obowiązki ustawowe wprowadzone zostały w celu ograniczenia ilości odpadów powstających ze zużytego sprzętu elektrycz nego i elektronicznego
oraz zapewnienia odpowiedniego poziomu zbierania, odzysku i recyklingu. Szczegóły ustawy znajdują się na stronie: http://www.gios.gov.pl
