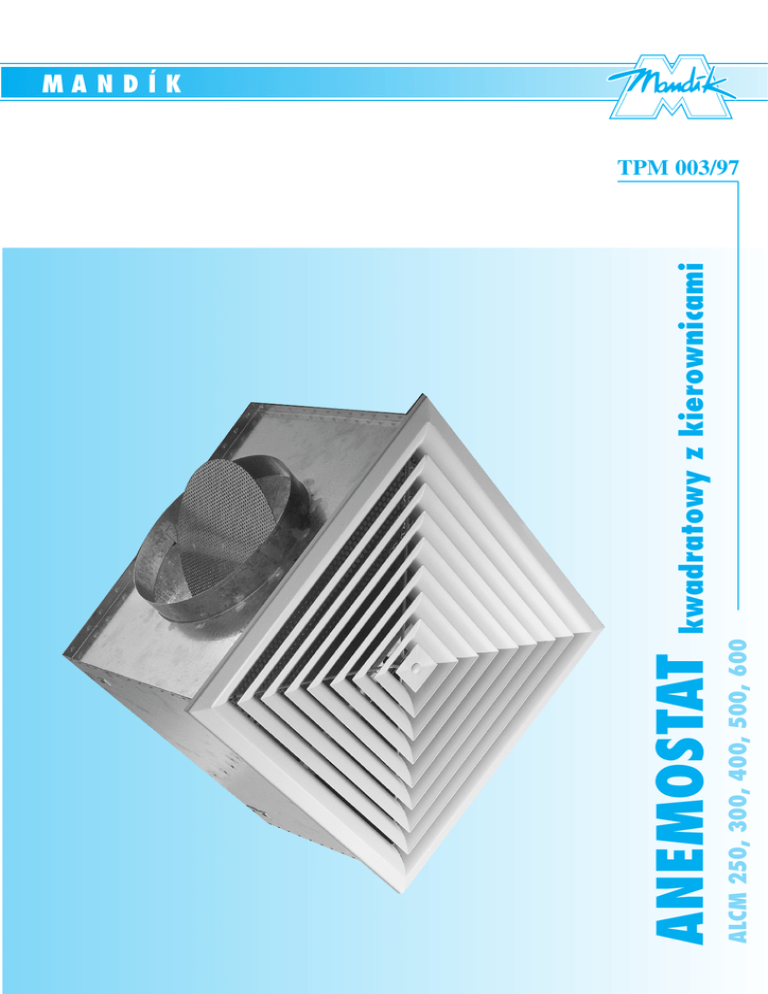

ALCM 250, 300, 400, 500, 600
ANEMOSTAT
kwadratowy z kierownicami
MANDÍK
TPM 003/97
TPM 003/97
Wymiary w mm, masy w kg
Niniejsze warunki techniczne ustalają serię produkowanych rozmiarów anemostatów
sufitowych, kwadratowych, z kierownicami (dalej zwanych anemostatami) ALCM 250, 300,
400, 500, 600. Mają one zastosowanie przy produkcji, projekcji, zamówieniach, dostawach, montażu oraz eksploatacji.
I. INFORMACJE OGÓLNE
1. OPIS
Anemostaty stanowią końcowy element instalacji wentylacyjnych przeznaczony do nawiewu powietrza.
Mają zastosowanie w pomieszczeniach o wysokości około 4 m i nadają się do instalacji nawiewnych, jak
i wywiewnych. Anemostaty mają czołowe powierzchnie wypływowe z kierownic profilowych ułożonych
poziomo i mają zastosowanie przede wszystkim jako przyłączenie do poziomej instalacji wentylacyjnej.
2. WYKONANIE
Podłączenie przewodów powietrznych jest zapewnione za pośrednictwem skrzynki rozprężającej, która
gwarantuje optymalny wlot powietrza. Skrzynka posiada okrągłe przyłącza poziome, które można na
zamówienie wyposażyć w przepustnicę regulacyjną.
Anemostaty są przeznaczone do stref makroklimatycznych o klimacie łagodnym zgodnie z normą
ČSN EN 60721-3-0, środowiska AA4 według normy ČSN 33 2000-3 oraz pomieszczeń BNV zgodnie
z normą ČSN 33 2320. Czołowe powierzchnie wypływowe składają się z ramki montażowej stanowiącej
dyfuzor oraz mocnych kierownic profilowych. Przy pomocy śruby środkowej powierzchnię czołową
można przymocować lub zdemontować.
3. WYMIARY
Wielkość
1 - płyta czołowa
A
C
H
∅D
250
200
248
250
158
300
250
298
250
158
3 - przepustnica regulacyjna
400
350
398
300
198
4 - uchwyty do zawieszenia
500
450
498
350
248
5 - poprzeczka
600
550
598
410
313
2
2 - skrzynka rozprężna
TPM 003/97
4. UMIESZCZENIE
Wszystkie wielkości anemostatów nadają się do montażu w suficie podwieszanym. Skrzynki
rozprężające są wyposażone w
uchwyty do zawieszenia.
Sposób mocowania w suficie
podwieszonym oraz montaż
płyty czołowej za pomocą śruby
środkowej. (według rysunku)
II. DANE TECHNICZNE
1. WIELKOŚCI OBLICZENIOWE I NOMINALNE
.
V
[m3.h-1]
strumień objętości przepływu powietrza przez anemostat
A
[m]
odległość między dwoma anemostatami
L
[m]
zasięg strumienia
X
[m]
odległość od środka wypływu do ściany
H
[m]
wysokość sufitu
H1
[m]
odległość między stropem a strefą przebywania ludzi
vL
[m.s-1]
średnia prędkość strumienia powietrza na ścianie
vH1 [m.s-1]
średnia prędkość strumienia powietrza między dwoma anemostatami
w odległości L = A/2 + H1 ew. L = X +H1
∆pc [Pa]
całkowita strata ciśnienia
LWA [dB(A)]
poziom mocy akustycznej
3
TPM 003/97
2. Parametry techniczne
1. Moce akustyczne i straty ciśnienia
ALCM - instalacja nawiewna
Korekta do diagramu 1
Nachylenie przepustnicy regulacyjnej
Rozmiar
size
całkowita strata ciśnienia ∆pC [Pa]
250
300
400
500
.
3
-1
strumień objętości V [m .h ]
600
2. Moce akustyczne i straty ciśnienia
ALCM - instalacja wywiewna
0°
45°
90°
∆pc
x 1.0
x 1.1
x 1.7
LWA
-
+1
+1
∆pc
x 1.0
x 1.1
x 2.6
LWA
-
-
+2
∆pc
x 1.0
x 1.2
x3
LWA
-
+1
+3
∆pc
x 1.0
x 1.3
x 3.4
LWA
-
+1
+3
∆pc
x 1.0
x 1.2
x 3.6
LWA
-
+2
+4
Korekta do diagramu 2
Nachylenie przepustnicy regulacyjnej
Rozmiar
Size
250
całkowita strata ciśnienia ∆pC [Pa]
Kąt przepustnicy
300
400
500
.
strumień objętości V [m3.h-1]
600
4
Kąt przepustnicy
0°
45°
90°
∆pc
x 1.0
x 1.1
x 1.7
LWA
-
+1
+1
∆pc
x 1.0
x 1.2
x 1.9
LWA
-
+2
+4
∆pc
x 1.0
x 1.3
x 2.6
LWA
-
+1
+4
∆pc
x 1.0
x 1.5
x 3.6
LWA
-
+1
+6
∆pc
x 1.0
x 1.8
x 4.1
LWA
-
+1
+7
TPM 003/97
stosunek temperatur ∆tL/∆tp
3. Współczynnik temperatur
Wi
elk
oś
ć
Zasięg L [m]
prędkość vL [m.s-1]
wielkość 250
1
prędkość vH [m.s-1]
4. Prędkość przepływu
Zasięg A wzgl. L [m]
5
TPM 003/97
prędkość vL [m.s-1]
wielkość 300
1
prędkość vH [m.s-1]
5. Prędkość przepływu
Zasięg A wzgl. L [m]
prędkość vL [m.s-1]
wielkość 400
1
prędkość vH [m.s-1]
6. Prędkość przepływu
Zasięg A wzgl. L [m]
6
TPM 003/97
prędkość vL [m.s-1]
wielkość 500
1
prędkość vH [m.s-1]
7. Prędkość przepływu
Zasięg A wzgl. L [m]
prędkość vL [m.s-1]
wielkość 600
1
prędkość vH [m.s-1]
8. Prędkość przepływu
Zasięg A wzgl. L [m]
7
TPM 003/97
Przykład:
Dane: ALCM 600
Strumień objętości
różnica temperatur powietrza nawiewnego
odległość między dwoma anemostatami
odległość między stropem a strefą przebywania ludzi
odległość od środka anemostatu do ściany
zasięg strumienia
.
V
∆tp
A
H1
X
L
= 1100 m3 .h-1
= - 6 °C
= 6.5 m
= 1.2 m
= 4.0 m
= 5.2 m
Diagram 1:
Moce akustyczne i straty ciśnienia
LWA = 40 dB(A)
∆pc = 22 Pa
Diagram 3:
Stosunek temperatur
L = A/2+H1 = 3.25+1.2 = 4.45 m
∆tL / ∆tp = 0.15
∆tL = -6 x 0.15 = - 0.9 °C - między dwoma anemostatami
L= 5.2 m
∆tL / ∆tp = 0.11
∆tL = -6 x 0.11 = - 0.66 °C - na ścianie
Diagram 8:
Prędkość przepływu
vH = 0.12 m.s-1 - między dwoma anemostatami
vL = 0.22 m.s-1 - na ścianie
1
III. KOD ZAMÓWIENIA
Anemostat ALCM 600 /P/R - TPM 003/97.......szt.
typ
wielkość
R - z przepustnicą regulacyjną
P - nawiew powietrza
O - wywiew powietrza
IV. MATERIAŁ, WYKOŃCZENIE OCHRONNE POWIERZCHNI
Kierownice i ramki czołowe wykonane są z blachy stalowej. Powierzchnia jest pomalowana białym
lakierem piecowym na kolor RAL 9010.
Żądania innych kolorów powierzchni czołowych należy wcześniej uzgodnić z producentem.
Skrzynki przyłączeniowe są wykonane z blachy stalowej ocynkowanej.
8
TPM 003/97
V. OPAKOWANIA, TRANSPORT, ODBIÓR, MAGAZYNOWANIE
Anemostaty są dostarczane w tekturowych opakowaniach z górną warstwą folii kurczliwej. Transportuje
się je przy pomocy zwykłych środków transportu. Po uzgodnieniu z odbiorcą istnieje możliwość
transportu anemostatów na paletach.
Jeżeli w zamówieniu nie zostanie specyfikowany sposób odbioru, to za odbiór będzie uważane przekazanie anemostatów spedytorowi.
Podczas manipulacji w czasie transportu i magazynowania anemostaty muszą być zabezpieczone
przeciw uszkodzeniom mechanicznym oraz wpływom atmosferycznym. Anemostaty należy przechowywać w magazynach zamkniętych IB:1 zgodnie z normą ČSN 03 8207 na podłożach drewnianych lub na
rusztach.
Producent udziela na anemostaty 18 miesięcy gwarancji od daty rozpoczęcia eksploatacji, maksymalnie
jednak 24 miesiące od daty wysyłki.
VI. NORMY, ROZPORZĄDZENIA I PRZEPISY ZWIĄZANE
ČSN 01 0201 . . . . . . . . . . . . . Numery wybrane
ČSN 03 8207 . . . . . . . . . . . . . Ochrona wyrobów metalowych przed działaniem czynników
klimatycznych podczas magazynowania
ČSN 12 0000 . . . . . . . . . . . . . Urządzenia instalacji wentylacyjnych. Terminologia.
ČSN 32 2030 . . . . . . . . . . . . . Ochrona przed niebezpiecznym działaniem elektryczności statycznej
ČSN 33 2000-3 . . . . . . . . . . . . Przepisy elektrotechniczne, Charakterystyki środowiska
ČSN 33 2000-4-41 . . . . . . . . . . Ochrona przed porażeniem prądem elektrycznym
ČSN 33 2000-5-54 . . . . . . . . . . Uziemienie i przewody elektryczne
ČSN 33 2000-6-61 . . . . . . . . . . Postępowanie podczas rewizji wyjściowej
ČSN EN 60721-3-0 . . . . . . . . . Klasyfikacja warunków środowiskowych
Rozp. ČÚBP nr 48/82 Dz.U. . . Podstawowe wymogi dotyczące zapewnienia bezpieczeństwa pracy
i urządzeń technicznych
Rozp. ČÚBP nr 324/90 Dz.U. . Bezpieczeństwo pracy i urządzeń technicznych podczas robót
budowlanych
9
TPM 003/97
Adres firmy:
VLASTIMIL MANDÍK
Nádražní 509
267 24 Hostomice p. Brdy
Republika Czeska
Tel.: +42 0316 / 584 811
Fax: +42 0316 / 584 810, 584 382
e-mail: [email protected]
Wytwórca: Firma MANDÍK • Pavel Blaheta - konstrukcja
