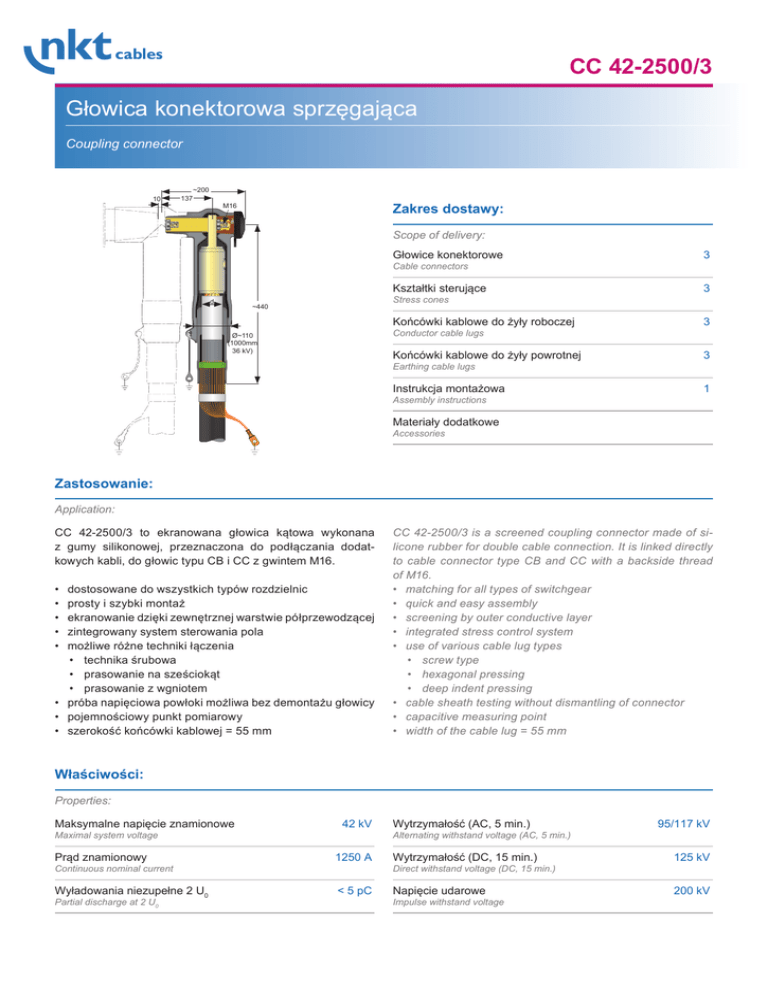

CC 42-2500/3

CC 42-2500/3
Głowica konektorowa sprzęgająca
Coupling connector
10
137
~200
Zakres dostawy:
M16
Scope of delivery:
Głowice konektorowe 3
Kształtki sterujące
3
Końcówki kablowe do żyły roboczej
3
Końcówki kablowe do żyły powrotnej
3
Instrukcja montażowa
1
Cable connectors
d
Stress cones
~440
Conductor cable lugs
Ø~110
(1000mm
36 kV)
Earthing cable lugs
Assembly instructions
Materiały dodatkowe
Accessories
Zastosowanie:
Application:
CC 42-2500/3 to ekranowana głowica kątowa wykonana
z gumy silikonowej, przeznaczona do podłączania dodatkowych kabli, do głowic typu CB i CC z gwintem M16.
•
•
•
•
•
dostosowane do wszystkich typów rozdzielnic
prosty i szybki montaż
ekranowanie dzięki zewnętrznej warstwie półprzewodzącej
zintegrowany system sterowania pola
możliwe różne techniki łączenia
• technika śrubowa
• prasowanie na sześciokąt
• prasowanie z wgniotem
• próba napięciowa powłoki możliwa bez demontażu głowicy
• pojemnościowy punkt pomiarowy
• szerokość końcówki kablowej = 55 mm
CC 42-2500/3 is a screened coupling connector made of silicone rubber for double cable connection. It is linked directly
to cable connector type CB and CC with a backside thread
of M16.
• matching for all types of switchgear
• quick and easy assembly
• screening by outer conductive layer
• integrated stress control system
• use of various cable lug types
• screw type
• hexagonal pressing
• deep indent pressing
• cable sheath testing without dismantling of connector
• capacitive measuring point
• width of the cable lug = 55 mm
Właściwości:
Properties:
Maksymalne napięcie znamionowe
Maximal system voltage
42 kV
Wytrzymałość (AC, 5 min.)
Alternating withstand voltage (AC, 5 min.)
95/117 kV
Prąd znamionowy
1250 A
Wytrzymałość (DC, 15 min.)
125 kV
Wyładowania niezupełne 2 U0
< 5 pC
Napięcie udarowe
200 kV
Continuous nominal current
Partial discharge at 2 U0
Direct withstand voltage (DC, 15 min.)
Impulse withstand voltage
CC 42-2500/3
Istotne dane techniczne przy zamawianiu osprzętu dla kabli 12/20(24) kV:
Technical details for order for 12/20(24) kV cables:
CC 42-2500/3 w zestawie z końcówkami prasowanymi dla żyły głównej i żyły powrotnej
CC 42-2500/3 incl. crimp type cable lugs for conductor and screening wires
Przekrój żyły
roboczej
Cross-section
mm²
Wielkość kształtki
sterującej pole
Size of stress cone
Ø Zakres rozciągliwości na izolacji żyły
głównej (d)
Ø of core insulation (d)
mm
Nr referencyjny
Ref. No.
Al
Cu
95
26 656 55
26 656 05
120
26 656 56
26 656 06
26 656 77
26 656 27
185
26 656 78
26 656 28
240
26 656 79
26 656 29
26 656 80
26 656 30
26 656 81
26 656 31
26 656 82
26 656 32
26 656 83
26 656 33
-
26 656 34
-
26 656 15
150
300
400
500
630
800
1000
7020
7027
7031
21.2 - 32.6
28.9 - 37.8
34.0 - 45.6
7037
39.1 - 51.0
7042
45.5 - 57.8
CC 42-2500/3 w zestawie z końcówkami śrubowymi dla żyły głównej i żyły powrotnej
CC 42-2500/3 incl. screw type cable lugs for conductor and screening wires
Przekrój żyły
roboczej
Cross-section
mm²
Wielkość kształtki
sterującej pole
Size of stress cone
Ø Zakres rozciągliwości na izolacji żyły
głównej (d)
Ø of core insulation (d)
mm
Nr referencyjny
Ref. No.
630 - 800
7037
39.1 - 51.0
26 561 45
1000
7042
45.5 - 57.8
26 561 55
Istotne dane techniczne przy zamawianiu osprzętu dla kabli 18/30(36) kV:
Technical details for order for 18/30(36) kV cables:
CC 42-2500/3 w zestawie z końcówkami prasowanymi dla żyły głównej i żyły powrotnej
CC 42-2500/3 incl. crimp type cable lugs for conductor and screening wires
Przekrój żyły
roboczej
Cross-section
mm²
95
120
Wielkość kształtki
sterującej pole
Size of stress cone
7020
Ø Zakres rozciągliwości na izolacji żyły
głównej (d)
Ø of core insulation (d)
mm
21.2 - 32.6
150
185
7027
28.9 - 37.8
240
300
400
500
7031
7037
34.0 - 45.6
39.1 - 51.0
630
800
7042
45.5 - 57.8
1000
Nr referencyjny
Ref. No.
Al
Cu
26 656 55
26 656 05
26 656 56
26 656 06
26 656 57
26 656 07
26 656 58
26 656 08
26 656 59
26 656 09
26 656 60
26 656 10
26 656 61
26 656 11
26 656 62
26 656 12
26 656 63
26 656 13
-
26 656 14
-
26 656 15
CC 42-2500/3 w zestawie z końcówkami śrubowymi dla żyły głównej i żyły powrotnej
CC 42-2500/3 incl. screw type cable lugs for conductor and screening wires
Przekrój żyły
roboczej
Cross-section
mm²
Wielkość kształtki
sterującej pole
Size of stress cone
Ø Zakres rozciągliwości na izolacji żyły
głównej (d)
Ø of core insulation (d)
mm
Nr referencyjny
Ref. No.
630 - 1000
7042
45.5 - 57.8
26 561 55
