Display Sterowanie z programatorem czasowym nr

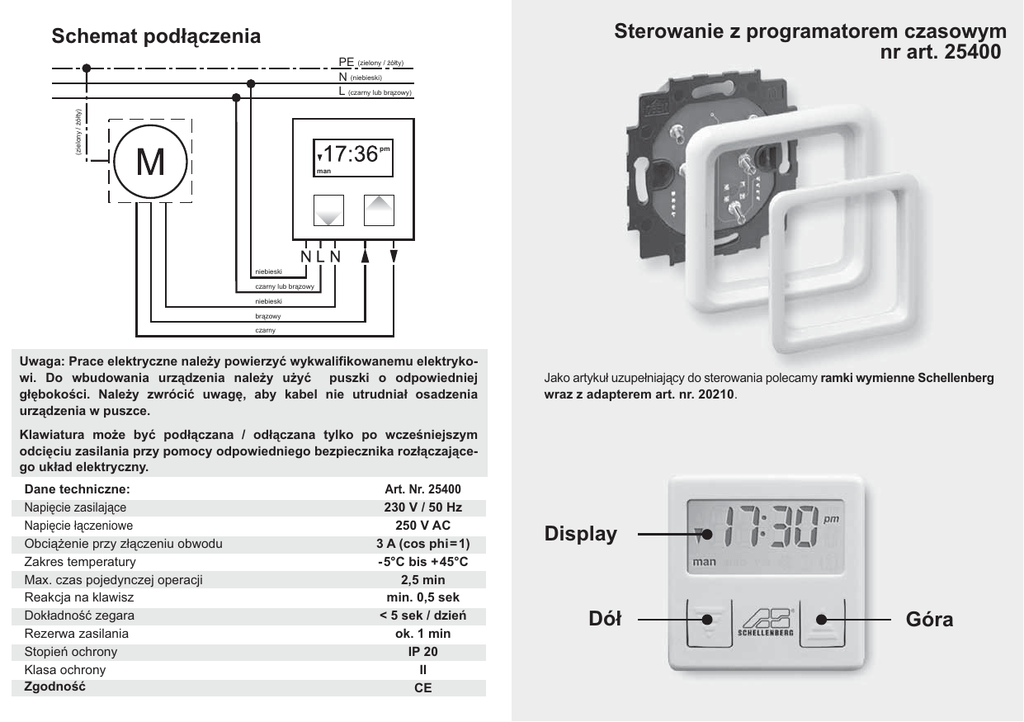

Schemat podłączenia
(zielony / żółty)
PE (zielony / żółty)
N (niebieski)
L (czarny lub brązowy)
Sterowanie z programatorem czasowym
nr art. 25400
pm
man
niebieski
czarny lub brązowy
niebieski
brązowy
czarny
Uwaga: Prace elektryczne należy powierzyć wykwalifikowanemu elektrykowi. Do wbudowania urządzenia należy użyć puszki o odpowiedniej
głębokości. Należy zwrócić uwagę, aby kabel nie utrudniał osadzenia
urządzenia w puszce.
Jako artykuł uzupełniający do sterowania polecamy ramki wymienne Schellenberg
wraz z adapterem art. nr. 20210.
Klawiatura może być podłączana / odłączana tylko po wcześniejszym
odcięciu zasilania przy pomocy odpowiedniego bezpiecznika rozłączającego układ elektryczny.
Dane techniczne:
Napięcie zasilające
Napięcie łączeniowe
Obciążenie przy złączeniu obwodu
Zakres temperatury
Max. czas pojedynczej operacji
Reakcja na klawisz
Dokładność zegara
Rezerwa zasilania
Stopień ochrony
Klasa ochrony
Zgodność
Art. Nr. 25400
230 V / 50 Hz
250 V AC
3 A (cos phi=1)
- 5°C bis +45°C
2,5 min
min. 0,5 sek
< 5 sek / dzień
ok. 1 min
IP 20
II
CE
Display
Dół
Góra
Instrukcja montażu
Ustawienia fabryczne
Program dzienny
7:00 podniesienie, 21:00 opuszczenie
Czas
00:00
Tryb
manualny
Uruchomienie funkcji reset powoduje powrót do ustawień fabrycznych.
Tryby pracy
Manualny
7:00 podniesienie, 21:00 opuszczenie
Automatyczny (program dzienny)
auto
Automatyczny+losowy
var
Jednoczesne przyciśnięcie klawiszy „góra” i „dół” powoduje ustawienie trybu manualnego. Ponowne
jednoczesne naciśnięcie klawiszy powoduje powrót do poprzedniego trybu.
Przy aktywacji trybu automatycznego roleta podnosi się i opuszcza w uprzednio zaprogramowanym
czasie. Przy aktywacji dodatkowo trybu losowego podnoszenie i opuszczanie rolet przesuwa się losowo
+/- 15 min. w stosunku do zaprogramowanego czasu w trybie automatycznym.
Roleta w każdym trybie może być sterowana manualnie klawiszami.
Obsługa programatora czasowego
Klawisz „dół” < 1 sek.
Minimalne przesunięcie lub
zatrzymanie opuszczanej rolety
Klawisz „dół” > 1 sek.
Opuszczenie rolety
Klawisz „dół” > 3 sek.
Opuszczenie rolety wraz
zapamiętaniem czasu
Klawisz „góra” < 1 sek.
Minimalne przesunięcie lub
zatrzymanie podnoszonej rolety
Klawisz „góra” > 1 sek.
Podniesienie rolety
Klawisz „góra” > 3 sek.
Podniesienie rolety wraz z
zapamiętaniem czasu
Klawisze „góra” i „dół” nacisnąć równocześnie < 1 sek.
Przełączanie trybów funkcjonowania
Klawisze „góra” i „dół”
Aktywacja programatora czasowego
nacisnąć równocześnie > 1 i < 3 sek.
Klawisze „góra” i „dół”
Reset i przywrócenie ustawień
nacisnąć równocześnie > 6 sek.
fabrycznych
Szybkie programowanie
Jeżeli przycisk „góra” lub „dół” przyciśnie się ponad 3 sek. roleta podniesie się lub opuści całkowicie,
a czas tej operacji zostanie zapamiętany. Roleta będzie codziennie podnosić się lub opuszczać
automatycznie o wyznaczonej godzinie (funkcja Memory).
Programator czasowy
Klawisze „góra” i „dół”
nacisnąć równocześnie > 1 i < 3 sek.
Wskaźnik godzinowy zaczyna mrugać
Klawiszem „góra” ustawić wskaźnik godzinowy
Przy każdym naciśnięciu klawisza
wskaźnik przeskakuje o godzinę.
Przy przytrzymaniu klawisza godziny
przeskakują automatycznie.
Klawiszem „dół” potwierdzić ustawioną godzinę. Po zachowaniu godziny zaczyna migać wskaźnik minut.
Klawiszem „góra” ustawić wskaźnik minutowy. Przy każdym naciśnięciu klawisza wskaźnik
przeskakuje o minutę. Przy przytrzymaniu klawisza
minuty przeskakują automatycznie.
Klawiszem „dół” potwierdzić ustawione minuty. Aktualny czas został zaprogramowany, wskaźnik
godziny podniesienia rolety zaczyna migać.
Klawiszem „góra” ustawić czas
Przy każdym naciśnięciu klawisza wskaźnik
podniesienia (godzina) rolety.
przeskakuje o godzinę. Przy przytrzymaniu klawisza
godziny przeskakują automatycznie.
Klawiszem „dół” potwierdzić ustawioną
Po zachowaniu godziny zaczyna migać wskaźnik
godzinę podniesienia rolety.
minut.
Klawiszem „góra” ustawić czas
Przy każdym naciśnięciu klawisza wskaźnik
podniesienia (minuty) rolety.
przeskakuje o minutę. Przy przytrzymaniu klawisza
minuty przeskakują automatycznie.
Klawiszem „dół” potwierdzić ustawiony czas
Czas podniesienia rolety został zaprogramowany,
(minuty) podniesienia rolety.
wskaźnik godziny opuszczenia rolety zaczyna migać.
Klawiszem „góra” ustawić czas
Przy każdym naciśnięciu klawisza wskaźnik
opuszczenia (godzina) rolety.
przeskakuje o godzinę. Przy przytrzymaniu klawisza
godziny przeskakują automatycznie.
Klawiszem „dół” potwierdzić
Po zachowaniu godziny zaczyna migać wskaźnik
ustawioną godzinę opuszczenia rolety.
minut.
Klawiszem „góra” ustawić czas
Przy każdym naciśnięciu klawisza wskaźnik
opuszczenia (minuty) rolety.
przeskakuje o minutę. Przy przytrzymaniu klawisza
minuty przeskakują automatycznie.
Klawiszem „dół” potwierdzić ustawiony czas
Czas podniesienia rolety został zaprogramowany,
(minuty) opuszczenia rolety.
pokazywany jest aktualny tryb pracy.
Każde naciśnięcie klawisza powoduje zmianę trybu pracy.
Klawiszem „góra” ustawić tryb pracy.
Tryb został zaprogramowany i urządzenie wraca do
Klawiszem „dół” potwierdzić wybrany tryb.
normalnej pracy.
Krótkie przyciśnięcie
Krótkie przyciśnięcie klawisza „dół” lub „góra” (< 1 sek) powoduje zmianę położenia profili rolety.
Nie powoduje to włączenia trybu automatycznego.
Jeżeli w czasie programowania przez 20 sek. nie zostanie wciśnięty żaden klawisz, programowanie
aktualnego trybu pracy zostaje przerwane, a wprowadzone dotychczas ustawienia zostają
zapamiętane.
