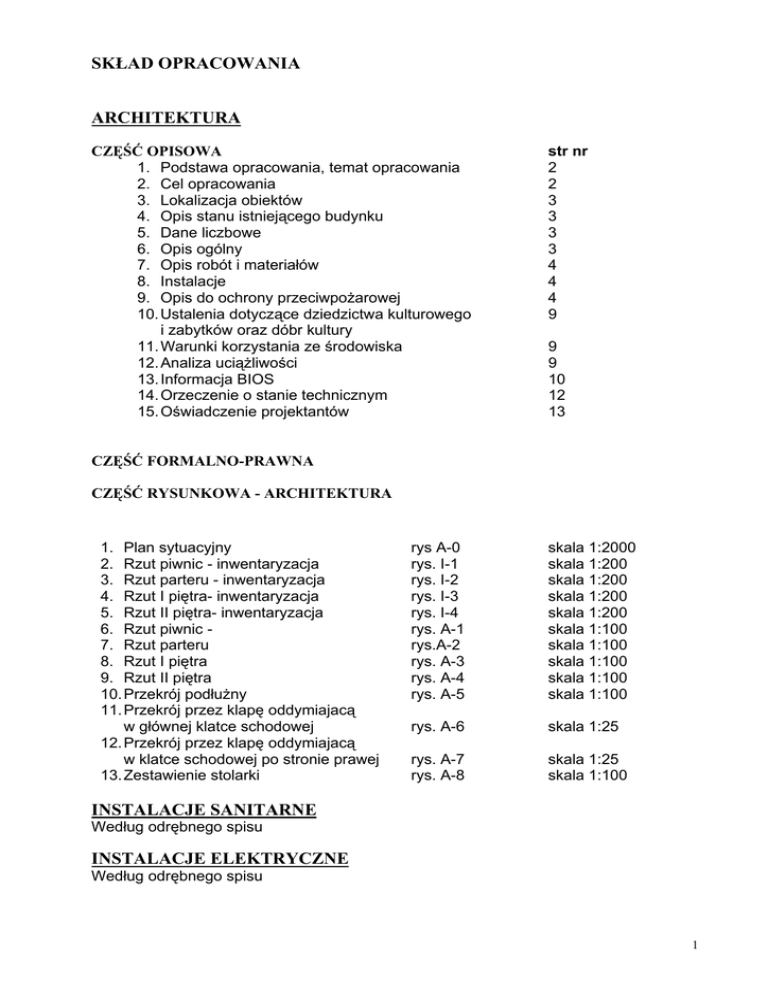

SKŁAD OPRACOWANIA
ARCHITEKTURA
CZĘŚĆ OPISOWA
1. Podstawa opracowania, temat opracowania
2. Cel opracowania
3. Lokalizacja obiektów
4. Opis stanu istniejącego budynku
5. Dane liczbowe
6. Opis ogólny
7. Opis robót i materiałów
8. Instalacje
9. Opis do ochrony przeciwpożarowej
10. Ustalenia dotyczące dziedzictwa kulturowego
i zabytków oraz dóbr kultury
11. Warunki korzystania ze środowiska
12. Analiza uciążliwości
13. Informacja BIOS
14. Orzeczenie o stanie technicznym
15. Oświadczenie projektantów
str nr
2
2
3
3
3
3
4
4
4
9
9
9
10
12
13
CZĘŚĆ FORMALNO-PRAWNA
CZĘŚĆ RYSUNKOWA - ARCHITEKTURA
1. Plan sytuacyjny
2. Rzut piwnic - inwentaryzacja
3. Rzut parteru - inwentaryzacja
4. Rzut I piętra- inwentaryzacja
5. Rzut II piętra- inwentaryzacja
6. Rzut piwnic 7. Rzut parteru
8. Rzut I piętra
9. Rzut II piętra
10. Przekrój podłużny
11. Przekrój przez klapę oddymiajacą
w głównej klatce schodowej
12. Przekrój przez klapę oddymiajacą
w klatce schodowej po stronie prawej
13. Zestawienie stolarki
rys A-0
rys. I-1
rys. I-2
rys. I-3
rys. I-4
rys. A-1
rys.A-2
rys. A-3
rys. A-4
rys. A-5
skala 1:2000
skala 1:200
skala 1:200
skala 1:200
skala 1:200
skala 1:100
skala 1:100
skala 1:100
skala 1:100
skala 1:100
rys. A-6
skala 1:25
rys. A-7
rys. A-8
skala 1:25
skala 1:100
INSTALACJE SANITARNE
Według odrębnego spisu
INSTALACJE ELEKTRYCZNE
Według odrębnego spisu
1
Dostosowanie pawilonów leczniczych nr VI, VII, XI, XII, XIV, XV, XVI, XVII,
XVIII, XIX, XX, XXIV
do wymagań ochrony przeciwpożarowej wynikającej z decyzji Komendanta
Powiatowego Państwowej Straży Pożarnej w Starogardzie Gdańskim
nr PZ-5580/54-73/6/2011-2013 z dnia 31.01.2013r.
w Szpitalu dla Nerwowo i Psychicznie Chorych w Starogardzie Gdańskim
OPIS DO PROJEKTU
Dostosowania pawilonu leczniczego nr VI
do wymagań ochrony przeciwpożarowej
ADRES:
Starogard Gdański, ul.Skarszewska 7,
dz.geod.nr 3/10, obr. geod. nr 4. j.ew. m. Starogard Gdański
INWESTOR:
Szpital dla Nerwowo i Psychicznie Chorych im. Stanisława
Kryzana , ul. Skarszewska 7 , 83-200 Starogard Gdański
1. Podstawa opracowania, temat opracowania
-
-
-
umowa nr 9/13/G z dnia 22.04.2013r. zawarta pomiędzy Szpitalem dla Nerwowo i
Psychicznie Chorych im. Stanisława Kryzana z Pracownią Projektową mgr inż.
arch. Maria Landowska
inwentaryzacja stanu istniejącego
uzgodnienia z inwestorem i użytkownikiem budynku
decyzja Komendanta Powiatowego Państwowej Straży Pożarnej w Starogardzie
Gdańskim nr PZ-5580/54-73/6/2011-2013 z dnia 31.01.2013
Rozporządzenie Ministra Infrastruktury z dnia 12-04-2002 r. w sprawie warunków
technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U.Nr
75/2002 poz. 690 z późniejszymi zmianami)
Miejscowy plan zagospodarowania przestrzennego Miasta Starogard Gdański
Temat opracowania:
Tematem opracowania jest projekt budowlany i wykonawczy – dostosowania pawilonu
leczniczego nr VI w Szpitalu dla Nerwowo i Psychicznie Chorych w Starogardzie Gd. do
wymagań ochrony przeciwpożarowej.
2. Cel opracowania
Celem opracowania jest projekt projekt wykonania robót w pawilonie leczniczym nr VI
dotyczących realizacji decyzji administracyjnej Komendanta Powiatowego Państwowej
Straży Pożarnej w Starogardzie Gdańskim nr PZ-5580/54-73/6/2011-2013 z dnia
31.01.2013r. w Szpitalu dla Nerwowo i Psychicznie Chorych w Starogardzie Gd. dz. nr
3/10 obr. 4, ul. Skarszewska 7 w Starogardzie Gd. w zakresie zastosowania
technicznych środków zabezpieczeń przeciwpożarowych, wydzielenia pożarowego
klatek schodowych oraz podziału budynku na strefy pożarowe.
2
3. Lokalizacja obiektu
Budynek pawilonu nr VI jest zlokalizowany w zespole obiektów Szpitala Dla Nerwowo i
Psychicznie Chorych w Starogardzie Gdańskim.
Dostęp do budynku prowadzi z drogi wewnętrznej od strony frontowej - północnej.
Budynek pawilonu sąsiaduje z innymi podobnymi pawilonami.
4. Opis stanu istniejącego budynku.
Obiekt pełni funkcję oddziału psychiatrycznego leczenia nerwic z pokojami chorych,
gabinetami lekarskimi, pokojami pielęgniarskimi oraz pomieszczeniami higienicznosanitarnymi i gospodarczymi. Parter budynku pełni funkcję pracowni fizykoterapii.
Obiekt składa się z następujących segmentów:
- część wejściowa trzykondygnacyjna, podpiwniczona
- część środkowa i część tylna dwukondygnacyjna, bez podpiwniczenia.
W części środkowej znajduje się taras w parterze budynku, nad którym jest kondygnacja
I piętra.
Budynek został wzniesiony w formie eklektycznej o uproszczonych formach nawiązujący
do architektury romańskiej i gotyckiej.
Budynek wykonany jest w technologii tradycyjnej – konstrukcja murowana z cegły
ceramicznej pełnej gr. 50 – 60, strych nieużytkowy gr 25 cm, na zaprawie cementowowapiennej.
Nad skrzydłami dach czterospadowynad częścia środkową dach dwuspadowy.
W budynku występują dwie klatki schodowe w skrzydłach.
Szczegółowy opis elementów budynku zgodnie z pkt 8 „Opis ochrony przeciwpożarowej”
1) Wymagany zakres dostosowania pawilonu leczniczego VI do wymagań ochrony
przeciwpożarowej wynikający z decyzji Komendanta Powiatowego Państwowej
Straży Pożarnej w Starogardzie Gdańskim zgodnie z pkt 8 „Opis ochrony
przeciwpożarowej”
5. Dane liczbowe.
Kubatura budynku wynosi ok.6463 m3, powierzchnia zabudowy około 610m2.
6. Opis ogólny
Zakres dostosowania pawilonu leczniczego VI do wymagań ochrony przeciwpożarowej
wynikające z decyzji Komendanta Powiatowego Państwowej Straży Pożarnej w
Starogardzie Gdańskim zgodnie z pkt 8 „Opis ochrony przeciwpożarowej”
W celu dostosowania budynku do warunków ochrony przeciwpożarowej projektuje się
wykonanie następujących robót:
1. Piwnica:
• Wykonanie ścianki działowej REI60 i 2 szt. drzwi EI30 w celu wydzielenia
szybu windowego od piwnicy
• wyposażenie w instalację wodociągowa przeciwpożarową z hydrantem
wewnętrznym HP 25
1) Parter:
• Wykonanie drzwi EI30 w celu wydzielenia piwnicy od pomieszczeń
zaliczonych do kategorii zagrożenia ludzi
3
•
Zamknięcie klatki schodowej w korpusie głównym ścianką działową REI60 i
drzwiami w klasie odporności ogniowej EI 30
• Zamknięcie klatki schodowej w skrzydle prawym drzwiami w klasie odporności
ogniowej EI 30
2) I Piętro:
• Zamknięcie klatki schodowej w korpusie głównym ścianką działową REI60 i
drzwiami w klasie odporności ogniowej EI 30
• Zamknięcie klatki schodowej w skrzydle prawym drzwiami w klasie odporności
ogniowej EI 30
3) II Piętro:
• Zamknięcie klatki schodowej w korpusie głównym ścianką działową REI60 i
drzwiami w klasie odporności ogniowej EI 30
• wyposażenie w instalację wodociągową przeciwpożarową z hydrantem
wewnętrznym HP 25
4) Wyposażenie klatek schodowych w samoczynne urządzenia do usuwania z niej
dymów i gazów pożarowych – klapy oddymiające
7. Opis robót i materiałów.
7.1. Ścianki działowe z gazobetonu gr. 12 cm
7.2. Nadproża typowe L19
7.3 Klapy oddymiające wg rys. A-6 i A-7
7.4. Stolarka drzwiowa aluminiowa według zestawienia stolarki
8. Instalacje .
-
Zaopatrzenie w wodę: rozbudowa istniejącej instalacji przeciwpożarowej –
według opracowania branżowego
Odprowadzenie ścieków – istniejące do kanalizacji sanitarnej
Zaopatrzenie w energię elektryczną : rozbudowa i przebudowa istniejącej
instalacji – według opracowania branżowego,
Istniejące centralne ogrzewanie – istniejące z sieci ciepłowniczej miejskiej
9. Opis ochrony przeciwpożarowej.
ZAKRES TEMATYCZNY
Przedmiotem opracowania opisu technicznego z zakresu ochrony
przeciwpożarowej jest dostosowanie pawilonu leczniczego VI do wymagań ochrony
przeciwpożarowej wynikające z decyzji Komendanta Powiatowego Państwowej Straży
Pożarnej w Starogardzie Gdańskim PZ-5580/54-73/6/2011-2013 z dnia 31.01.2013 roku
w zakresie:
- wyposażyć ewakuacyjne klatki schodowe w urządzenia zapobiegające zadymieniu lub
służące do usuwania dymu w celu usunięcia elementu uznawanego za zagrażający życiu
ludzi,
- zapewnić długość dojścia ewakuacyjnego od wyjścia z pomieszczeń zlokalizowanych
na pierwszym piętrze przy jednym dojściu ewakuacyjnym do 10m przy występującym
ponad 23m w celu usunięcia elementu uznawanego za zagrażający życiu ludzi.
- wyposażyć
kondygnację
podziemną
(piwnicę)
oraz
trzecią kondygnację
nadziemną (poddasze użytkowe) w instalację wodociągową przeciwpożarową z
hydrantami wewnętrznymi HP 25
- wyposażyć pawilon w przeciwpożarowy wyłącznik prądu.
4
Charakterystyka pożarowa budynku:
Przeznaczenie: oddział szpitala psychiatrycznego z liczbą łóżek nie przekraczającą 100,
budynek przeznaczony dla osób o ograniczonej zdolności poruszania się. Budynek
zapisany do rejestru zabytków.
Kategoria zagrożenia ludzi: budynek ze strefami pożarowymi zakwalifikowanymi do
kategorii zagrożenia ludzi ZL II.
Liczba kondygnacji: budynek posiada trzy kondygnacje nadziemne z pomieszczeniami
przeznaczonymi na stały pobyt ludzi i piwnice, w której występują pomieszczenia
techniczne i gospodarcze - czas przebywania tych samych osób w pomieszczeniach
piwnicy nie przekroczy 2 godzin dziennie, a wykonywane tam czynności mają charakter
dorywczy.
Wysokość: budynek o wysokości ca 13,77 m – budynek średniowysoki.
Kubatura budynku wynosi 6463 m3, powierzchnia zabudowy 610 m2.
W budynku nie przewiduje się stosowania, ani składowania substancji niebezpiecznych
pożarowo oraz wykonywania innych czynności powodujących możliwość powstania
zagrożenia wybuchem.
Wymagana klasa odporności pożarowej: B.
Odporność ogniowa elementów konstrukcyjnych budynku.
Fundamenty - przedłużenie ścian piwnic z odsadzkami, murowane z cegły pełnej na
zaprawie cem-wap; gruzobeton.
Ściany piwnic - murowane z cegły pełnej na zaprawie cem.-wap., nadproża drzwi i
okien - łuki z cegły, od strony zewnętrznej cegła licówka.
Stropy nad piwnicami: sklepienia kolebkowe na łukach z cegły pełnej oraz na belkach
stalowych, część stropu - żelbetowe płyty krzyżowo zbrojone.
Ściany parteru - murowane z cegły pełnej na zaprawie cem-wap. nadproża drzwi i
okien - łuki z cegły, łuki płaskie, nadproża i obramowania okien - glify i łuki
wielowypustowe.
Stropy nad parterem i pierwszym piętrem: ceglane na belkach stalowych – płyta
Klaina typu ciężkiego
Ściany I piętra - murowane z cegły pełnej na zaprawie cem-wap. nadproża drzwi i okien
łuki z cegły, łuki płaskie, nadproża i obramowania okien - glify i łuki wielowypustowe.
Ściany poddasza korpusu - murowane z cegły pełnej na zaprawie cem-wap. nadproża
i obramowania okien - łuki.
Stropodach strop Kleina ocieplony styropianem z warstwą spadkową z
keramzytobetonu , pokrycie z papy na szlichcie betonowej
Kominy - przewody wentylacyjne murowane, część przewodów kończy się wylotami w
przestrzeni strychu.
Warunki lokalizacyjne:
Granice nieruchomości przebiegają w odległości większej niż 4 m od ścian budynku,
które nie są elementami oddzielenia przeciwpożarowego.
Budynek znajduje się w odległości większej niż 8 m od innych budynków szpitala,
zaliczanych do kategorii zagrożenia ludzi.
Brak projektowanej zabudowy sąsiedniej, wymuszającej zwiększenie odległości
minimalnych.
Brak wskazań dotyczących konieczności zachowania zwiększonych odległości w decyzji
o warunkach zabudowy i zagospodarowania terenu.
Droga pożarowa:
Do budynku dochodzi droga pożarowa, stanowiąca element dróg i placów
wewnętrznych szpitala. Droga ta ma nawierzchnię utwardzoną, dopuszczalny nacisk na
oś co najmniej 100 kN, najmniejszy promień zewnętrznego łuku więcej niż 11 m - droga
ta umożliwia dojazd jednostek ochrony przeciwpożarowej o każdej porze roku.
Droga ta umożliwia dojazd do budynku bez zawracania.
5
Budynek położony jest na terenie ogrodzonym o powierzchni przekraczającej 5 ha,
posiadającego więcej niż 2 dojazdy, znajdujące się w odległości większej niż 75 m od
siebie.
Podział budynku na strefy pożarowe:
Budynek stanowi jedną strefę pożarową.
Wielkości stref pożarowych nie przekroczone.
Wydzielenia przeciwpożarowe:
Piwnica wydzielona od pomieszczeń zaliczonych do kategorii zagrożenia ludzi ścianami
i stropem spełniającym wymagania klasy odporności ogniowej REI 60 i drzwiami o klasie
odporności ogniowej EI30. Szyb windowy z maszynownia dźwigu ze ścianami
spełniającym wymagania klasy odporności ogniowej REI 60 i drzwiami o klasie
odporności ogniowej EI30 – część windy znajdująca się w piwnicy zaliczona do strefy
pożarowej nadziemnej (zgodnie z częścią rysunkową).
Zaopatrzenie w wodę do celów gaśniczych.
Do zewnętrznego gaszenia pożaru – wymagane 20 l/s - zabezpieczone z dwóch
hydrantów DN 80 w odległości nie przekraczającej 75, zlokalizowanych przy drogach
dojazdowych do budynku.
Do wewnętrznego gaszenia pożaru – w budynku na kondygnacji parteru i pierwszego
piętra występują istniejące hydranty z wężem płakoskładanym.
Projektuje się wyposażyć kondygnację piwniczną i drugiego piętra w instalację
wodociągowa przeciwpożarową z hydrantami wewnętrznymi HP 25.
UWAGA: Szczegółowe rozwiązania w projekcie branży sanitarnej, uzgodnionym pod
względem ochrony przeciwpożarowej z rzeczoznawcą ds. zabezpieczeń
przeciwpożarowych.
Ewakuacja.
Zapewnia się ewakuację z pomieszczeń przeznaczonych na pobyt ludzi.
Z kondygnacji parteru ewakuacja oparta na przejściu i dojściu ewakuacyjnym z trzema
drzwiami ewakuacyjnymi prowadzącymi na zewnątrz budynku.
Drzwi ewakuacyjne z pomieszczeń gdzie ewakuacja ponad 3 osób o szerokości 0,9 m w
świetle ościeżnicy po otwarciu skrzydła drzwiowego pod kątem 90o. Wysokość drzwi
ewakuacyjnych w świetle ościeżnicy co najmniej 2,0m. Drzwi dwuskrzydłowe z co
najmniej jednym skrzydłem nie blokowanym o szerokości 0,9 m.
Uwaga: budynek zabytkowy z kierunkiem otwierania drzwi do wewnątrz budynku. Drzwi
główne jako zabytkowe ze skrzydłami o szerokości 0,75 m, bez możliwości wymiany z
uwagi na ochronę konserwatorską.
Długość przejść ewakuacyjnych w pomieszczeniach nie przekracza dopuszczalnych
40m. Ewakuacja prowadzona łącznie poprzez nie więcej niż trzy pomieszczenia.
Szerokość przejść ewakuacyjnych w pomieszczeniach co najmniej 0,9 m.
Długość dojścia ewakuacyjnego przy dwóch kierunkach ewakuacji nie przekracza 40 m
dla najkrótszego dojścia, przy czym dopuszcza się dla drugiego dojścia długość 80 m w
przypadku gdy dojścia te nie pokrywają się i nie krzyżują.
Korytarze ewakuacyjne o szerokości 1,4 m i wysokości co najmniej 2,2 m przy
dopuszczalnym lokalnym obniżeniu tej wysokości do 2,0 m na odcinku nie
przekraczającym 1,5 m. Ewakuacja do 100 osób. Drzwi z pomieszczeń na drogi
ewakuacyjne po całkowitym otwarciu , nie zwężają szerokości dróg ewakuacyjnych .
- z kondygnacji piętra ewakuacja oparta na przejściu i dojściu ewakuacyjnym. Długość
przejść ewakuacyjnych w pomieszczeniach nie przekracza dopuszczalnych 40m.
Ewakuacja prowadzona łącznie poprzez nie więcej niż trzy pomieszczenia. Szerokość
przejść ewakuacyjnych w pomieszczeniach co najmniej 0,9 m.
6
Długość dojścia ewakuacyjnego przy dwóch kierunkach ewakuacji nie przekracza 40 m
dla najkrótszego dojścia, przy czym dopuszcza się dla drugiego dojścia długość 80 m w
przypadku gdy dojścia te nie pokrywają się i nie krzyżują. Ewakuacja oparta na dwóch
klatkach schodowych.
- z kondygnacji drugiego piętra ewakuacja oparta na przejściu i dojściu ewakuacyjnym.
Długość przejść ewakuacyjnych w pomieszczeniach nie przekracza dopuszczalnych
40m. Ewakuacja prowadzona łącznie poprzez nie więcej niż trzy pomieszczenia.
Szerokość przejść ewakuacyjnych w pomieszczeniach co najmniej 0,9 m.
Dopuszczalna długość dojścia ewakuacyjnego przy jednym kierunku ewakuacji nie
przekracza 10 m. Ewakuacja oparta na jednej klatce schodowej.
Ewakuacja pionowa dwiema klatkami schodowymi.
Klatka schodowa w korpusie głównym obudowana i zamknięta drzwiami o klasie
odporności ogniowej EI 30 oraz wyposażona w urządzenia do usuwania z nich dymów i
gazów pożarowych. Ściany obudowy klatki schodowej o klasie odporności ogniowej
REI60.
Wyposażenie klatki schodowej w samoczynne urządzenie do usuwania z niej dymów i
gazów pożarowych w oparciu o Polską Normę PN-B-02877- 4 Ochrona
przeciwpożarowa budynków. Instalacje grawitacyjne do odprowadzania dymu i ciepła.
Zasady projektowania.
Obliczenia:
Klatka schodowa - p. u. parteru: 22,1m2
Powierzchnia czynna otworu oddymiającego Acz = 5 % p.u. = 1,1 m2 .
Przyjęta klapa oddymiająca: 120/150 z owiewkami i kierownicą o wys. podstawy 30cm
Powierzchnia czynna oddymiania klapy – 1,28m2
Wymagana powierzchnia czynna napowietrzania
1,28m2 + 30% = 1,66 m2
Dopływ powietrza będzie realizowany poprzez drzwi zewnętrzne o wymiarach:
1,6 × 2,4 = 3.9 m2.
Klatka schodowa w prawym skrzydle obudowana i zamknięta drzwiami o klasie
odporności ogniowej EI 30 oraz wyposażona w urządzenia do usuwania z nich dymów i
gazów pożarowych. Ściany obudowy klatki schodowej o klasie odporności ogniowej
REI60.
Wyposażenie klatki schodowej w samoczynne urządzenie do usuwania z niej dymów i
gazów pożarowych w oparciu o Polską Normę PN-B-02877- 4 Ochrona
przeciwpożarowa budynków. Instalacje grawitacyjne do odprowadzania dymu i ciepła.
Zasady projektowania.
Obliczenia:
Klatka schodowa - p. u. parteru: 22,54 m2
Powierzchnia czynna otworu oddymiającego Acz = 5 % p.u. = 1,12 m2 .
Przyjęta klapa oddymiająca: 115x150 z owiewkami i kierownicą wys. podstawy min.
50cm
Powierzchnia czynna oddymiania klapy – 1,19m2
Wymagana powierzchnia czynna napowietrzania
1,19m2 + 30% = 1,54 m2
Dopływ powietrza będzie realizowany poprzez drzwi zewnętrzne o wymiarach:
1,2 × 2,0 = 2,4 m2.
UWAGA: Szczegółowe rozwiązania w projekcie branży technicznej, uzgodnionym pod
względem ochrony przeciwpożarowej z rzeczoznawcą ds. zabezpieczeń
przeciwpożarowych.
Biegi i spoczniki jako żelbetowe z klasą odporności ogniowej R 60.
7
Wyjście z klatki schodowych bezpośrednio na zewnątrz budynku.
Odległość ścian zewnętrznych klatki schodowej spełnia wymagania zachowania
odległości od innych ścian zewnętrznych jak odległości pomiędzy budynkami.
Awaryjne oświetlenie ewakuacyjne: istniejące na poziomych i pionowych drogach
ewakuacyjnych. Przewidziane działanie przez jedną godzinę od zaniku oświetlenia
podstawowego.
W pomieszczeniach nie występują czynniki mogące w przypadku zaniku napięcia
spowodować zagrożenie życia lub zdrowia ludzi, poważne zagrożenie środowiska, a
także znaczne straty materialne. Pomieszczenia nie wymagają oświetlenia
ewakuacyjnego i bezpieczeństwa.
W pomieszczeniach stosowanie do wykończenia wnętrz materiałów łatwo zapalnych,
których produkty rozkładu termicznego są bardzo toksyczne lub intensywnie dymiące,
jest zabronione.
Na drogach ewakuacyjnych stosowanie materiałów i wyrobów budowlanych
łatwozapalnych jest zabronione.
Okładziny sufitów oraz sufity podwieszone wykonane z materiałów niepalnych lub
niezapalnych, niekapiących i nieodpadających pod wpływem ognia.
Stosowanie łatwo zapalnych przegród, stałych elementów wyposażenia i wystroju
wnętrz oraz wykładzin podłogowych jest zabronione.
Stosowanie wykładzin podłogowych łatwo zapalnych jest zabronione.
Budynek oznakować zgodnie z Polskimi Normami :
Znaki bezpieczeństwa. Ochrona przeciwpożarowa w/g PN-92/N01256/01
Znaki bezpieczeństwa. Ewakuacja w/g PN -92/N-01256/02
Znaki bezpieczeństwa. Techniczne środki przeciwpożarowe PN-N-01256-4 : 1997.
Znaki bezpieczeństwa . Zasady umieszczania znaków bezpieczeństwa na drogach
ewakuacyjnych i drogach pożarowych. PN-N-01256-5:1998
Instalacje i urządzenia przeciwpożarowe.
Stosowanie stałych urządzeń gaśniczych, związanych na stałe z obiektem,
zawierających zapas środka gaśniczego i uruchamianych samoczynnie we wczesnej
fazie pożaru – nie wymagane. Stosowanie stałych urządzeń gaśniczych wodnych – nie
wymagane.
Stosowanie systemu sygnalizacji pożarowej, obejmującego urządzenia sygnalizacyjnoalarmowe, służące do samoczynnego wykrywania i przekazywania informacji o pożarze
– nie jest wymagane.
Stosowanie dźwiękowego systemu ostrzegawczego, umożliwiającego rozgłaszanie
sygnałów ostrzegawczych i komunikatów głosowych dla potrzeb bezpieczeństwa osób
przebywających w budynku, nadawanych automatycznie – nie jest wymagane.
Wyposażenie obiektu w podręczny sprzęt gaśniczy :
Jedna jednostka masy środka gaśniczego 2 kg (lub 3 dm3) zawartego w gaśnicach
powinna przypadać na każde 100 m2 powierzchni wewnętrznej.
Instalacje i urządzenia techniczne.
Winny być dostosowane do funkcji i przeznaczenia obiektu tak, aby spełniały
wymagania warunków technicznych określonych w Polskich Normach i przepisach
szczególnych.
Budynek wyposażyć w przeciwpożarowy wyłącznik prądu.
Przeciwpożarowy wyłącznik prądu powinien być umieszczony w pobliżu głównego
wejścia do obiektu lub złącza i odpowiednio oznakowany.
8
Przeciwpożarowy wyłącznik prądu, jako odcinający dopływ prądu do wszystkich
obwodów, z wyjątkiem obwodów zasilających instalacje i urządzenia, których
funkcjonowanie jest niezbędne podczas pożaru.
Odcięcie dopływu prądu przeciwpożarowym wyłącznikiem nie może powodować
samoczynnego załączenia drugiego źródła energii elektrycznej, w tym zespołu
prądotwórczego, z wyjątkiem źródła zasilającego oświetlenie awaryjne, jeżeli występuje
ono w budynku.
Przewody i kable elektryczne oraz światłowodowe wraz z ich zamocowaniami, zwane
dalej "zespołami kablowymi", stosowane w systemach zasilania i sterowania
urządzeniami służącymi ochronie przeciwpożarowej, powinny zapewniać ciągłość
dostawy energii elektrycznej lub przekazu sygnału przez czas wymagany do
uruchomienia i działania urządzenia. Ocena zespołów kablowych w zakresie ciągłości
dostawy energii elektrycznej lub przekazu sygnału, z uwzględnieniem rodzaju podłoża i
przewidywanego sposobu mocowania do niego, powinna być wykonana zgodnie z
warunkami określonymi w Polskiej Normie dotyczącej badania odporności ogniowej.
Przewody i kable elektryczne w obwodach urządzeń alarmu pożaru, oświetlenia
awaryjnego i łączności powinny mieć klasę PH odpowiednią do czasu wymaganego do
działania tych urządzeń, zgodnie z wymaganiami Polskiej Normy dotyczącej metody
badań palności cienkich przewodów i kabli bez ochrony specjalnej stosowanych w
obwodach zabezpieczających.
Zespoły kablowe powinny być tak zaprojektowane i wykonane, aby w wymaganym
czasie nie nastąpiła przerwa w dostawie energii elektrycznej lub przekazie sygnału
spowodowana oddziaływaniami elementów budynku lub wyposażenia.
Czas zapewnienia ciągłości dostawy energii elektrycznej lub sygnału do urządzeń może
być ograniczony do 30 minut, o ile zespoły kablowe znajdują się w obrębie przestrzeni
chronionych stałymi samoczynnymi urządzeniami gaśniczymi wodnymi.
UWAGA: Szczegółowe rozwiązania w projekcie branży elektrycznej, uzgodnionym pod
względem ochrony przeciwpożarowej z rzeczoznawcą ds. zabezpieczeń.
Instalacja piorunochronna - wymagana.
10. Ustalenia dotyczące dziedzictwa kulturowego i zabytków oraz dóbr kultury
Zespół Szpitala wpisany do rejestru zabytków nr rej. 1482 (dawny woj. gdańskiego Dec.
Nr 1111 z dnia 17.10.1994r.).
11. Warunki korzystania ze środowiska
Projektowana inwestycja nie pogorszy stanu środowiska. Nie przewiduje się
zanieczyszczenia powietrza , ani wzmożonego hałasu. Ścieki sanitarne odprowadzone
do istniejącej kanalizacji sanitarnej. Nie przewiduje się ścieków technologicznych.
12. Analiza uciążliwości.
Projektowana inwestycja nie wpływa na lokalizację sąsiednich budynków, nie ogranicza
możliwości ich rozbudowy, nie stwarza zacienienia. W związku z tym, nie narusza
interesów osób trzecich, o których mowa w art. 5 ustawy z dnia 07.07.94r Prawo
budowlane (t.j. Dz.U. z 2000r. Nr 106, poz. 1126 z późn. zmian.).
Opracowała:
mgr inż. arch. Maria Landowska
9
13. INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA
- ZAKRES ROBÓT
A. Według opisu technicznego
-
WYKAZ ISTNIEJĄCYCH OBIEKTÓW BUDOWLANYCH
Teren inwestycji zabudowany jest 2 i 3 kondygnacyjnymi budynkami pawilonów
oddziału psychiatrycznego.
-
ELEMENTY
ZAGOSPODAROWANIA
TERENU
DZIAŁKI
MOGĄCE
STWARZAĆ ZAGROŻENIE BEZPIECZEŃSTWA I ZDROWIA LUDZI
Na terenie działki nie występują elementy mogące stwarzać zagrożenie
bezpieczeństwa i zdrowia ludzi.
PRZEWIDYWANE ZAGROŻENIA WYSTĘPUJĄCE PODCZAS REALIZACJI
ROBÓT BUDOWLANYCH
A. ROBOTY ROZBIÓRKOWE:
Teren na których odbywają się roboty rozbiórkowe należy ogrodzić i oznakować
tablicami ostrzegawczymi. Prowadzone są ręcznie, przez obalanie i wyburzanie oraz
przez demontaż.
-
Najczęściej występujące zagrożenia to:
− podrażnienia błon śluzowych
− uszkodzenia głowy
− upadek z wysokości
- uszkodzenia rąk i nóg
A. ROBOTY MUROWE I TYNKARSKIE
Roboty murowe będą wykonywane ręcznie.
Najczęściej występujące zagrożenia to:
− upadki pracowników na płaszczyźnie, z wysokości (niebezpieczeństwo upadku z
rusztowań na wysokości powyżej 5m) i do zagłębień
− uderzenia przez spadające materiały, narzędzia itp. (brak wygrodzenia stref
niebezpiecznych i nie oznakowanie miejsc niebezpiecznych)
− urazy oczu: mechaniczne, chemiczne i termiczne (powszechne nie używanie
okularów ochronnych)
− stłuczenia i skaleczenia rąk i nóg przenoszonymi materiałami - oparzenia skóry
cementem i wapnem
B. ROBOTY WYKOŃCZENIOWE
Prace wykończeniowe na wysokości mogą być prowadzone z rusztowań lub drabin
rozstawnych. Nie wolno pracować na prowizorycznych pomostach wykonanych z
desek, opartych na przypadkowych elementach wyposażenia budynku. Wykonywanie
robót z użyciem drabin rozstawnych jest dozwolone do wysokości 4 m od podłogi.
Drabiny te należy zabezpieczyć przed poślizgnięciem i rozsunięciem się.
−
−
−
−
Główne źródła zagrożeń przy tych pracach to:
stosowanie szkodliwych substancji chemicznych
stosowanie substancji mogących powodować alergie
wykonywanie pracy na wysokości
posługiwanie się elektronarzędziami i urządzeniami pracującymi pod ciśnieniem
10
− niebezpieczeństwo pożaru
INSTRUKTAŻ PRACOWNIKÓW PRZED PRZYSTĄPIENIEM DO REALIZACJI
ROBÓT SZCZEGÓLNIE NIEBEZPIECZNYCH
okresowe szkolenia z zakresu przepisów BHP,
szkolenie wstępne z zakresu BHP,
szkolenie na stanowisku pracy przed przystąpieniem do robót, zgodnie z:
a)
Rozporządzeniem Ministra Infrastruktury z dnia 6
lutego 2003 r. w sprawie bezpieczeństwa i higieny
pracy podczas wykonywania robót budowlanych
(Dz. U. 2003, Nr 47, poz. 401),
b)
Rozporządzenie Ministra Pracy i Polityki Socjalnej
z dnia 26 września 1997 r. w sprawie ogólnych
przepisów bezpieczeństwa i higieny pracy (Dz. U.
nr 129, poz. 844 ze zm.),
c)
Rozporządzenie Ministra Pracy i Polityki Socjalnej
z dnia 28 maja 1996 r. w sprawie rodzajów prac,
które powinny być wykonywane co najmniej przez
dwie osoby (Dz. U. nr 62, poz. 288)
-
-
ŚRODKI
TECHNICZNE
I
ORGANIZACYJNE
ZAPOBIEGAJĄCE
NIEBEZPIECZEŃSTWOM WYNIKAJĄCYM Z WYKONYWANIA ROBÓT
BUDOWLANYCH
a) środki techniczne i organizacyjne zapobiegające niebezpieczeństwom
- szkolenia BHP,
- środki ochrony indywidualnej,
- stały nadzór nad wykonywanymi robotami,
- oznakowanie placu budowy.
a) zasady postępowania w przypadku wystąpienia zagrożenia:
- przerwanie pracy,
- udzielenie pierwszej pomocy jeśli zachodzi potrzeba,
- powiadomienie kierownika budowy,
- wezwanie pogotowia ratunkowego
- wezwanie Powiatowego Inspektora Nadzoru Budowlanego oraz Powiatowego
Inspektora Pracy
b) środki ochrony indywidualnej:
- rękawice robocze,
- odzież robocza,
- buty robocze,
- kaski ochronne,
- okulary ochronne (podczas pracy z elektronarzędziami),
- kamizelki odblaskowe (podczas pracy w pasie drogowym),
- maski przeciwpyłowe (podczas pracy przy robotach pylących),
- uprząż (szelki) bezpieczeństwa (podczas pracy na wysokości),
c) zasady nadzoru nad robotami szczególnie niebezpiecznymi:
- roboty wykonywane pod nadzorem bezpośredniego przełożonego,
- roboty wykonywane pod nadzorem kierownika budowy lub kierownika robót.
-
opracowała :
mgr inż. arch. Maria Landowska
11
12
15. OŚWIADCZENIE
Stosownie do art. 20 ust. 4 Ustawy Prawo Budowlane (tekst jednolity Dz.U. z 2010r. nr
243, poz. 2016 z późniejszymi zmianami) oświadczamy, że projekt wykonania robót w
pawilonie leczniczym nr VI dotyczących realizacji decyzji administracyjnej Komendanta
Powiatowego Państwowej Straży Pożarnej w Starogardzie Gdańskim nr PZ-5580/5473/6/2011-2013 z dnia 31.01.2013r. w Szpitalu dla Nerwowo i Psychicznie Chorych w
Starogardzie Gd. dz. nr 3/10 obr. 4, ul. Skarszewska 7 w Starogardzie Gd. został
sporządzony zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej.
Projektant
(architektura i konstrukcja)
mgr inż. arch. Maria Landowska
upr. nr 6142/Gd/94
Sprawdzający (architektura)
mgr inż. arch. Alina Putkamer-Jabłecka
upr. nr 6149/Gd/94
Sprawdzający (konstrukcja)
mgr inż. Henryk Kozłowski
upr. nr 2202/Gd/85
13
