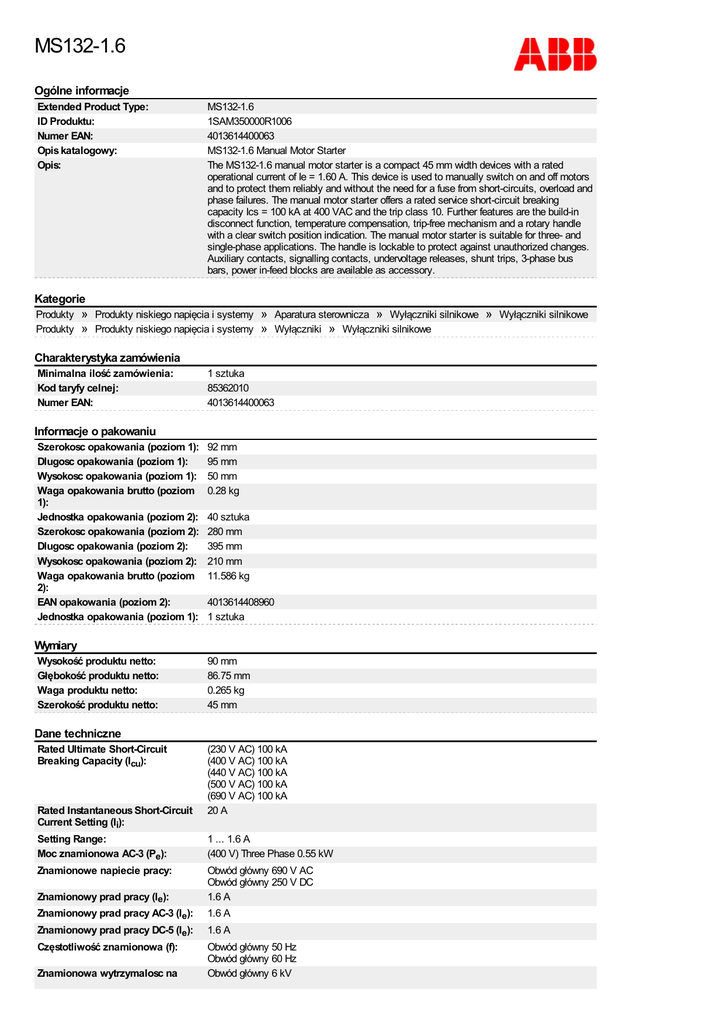

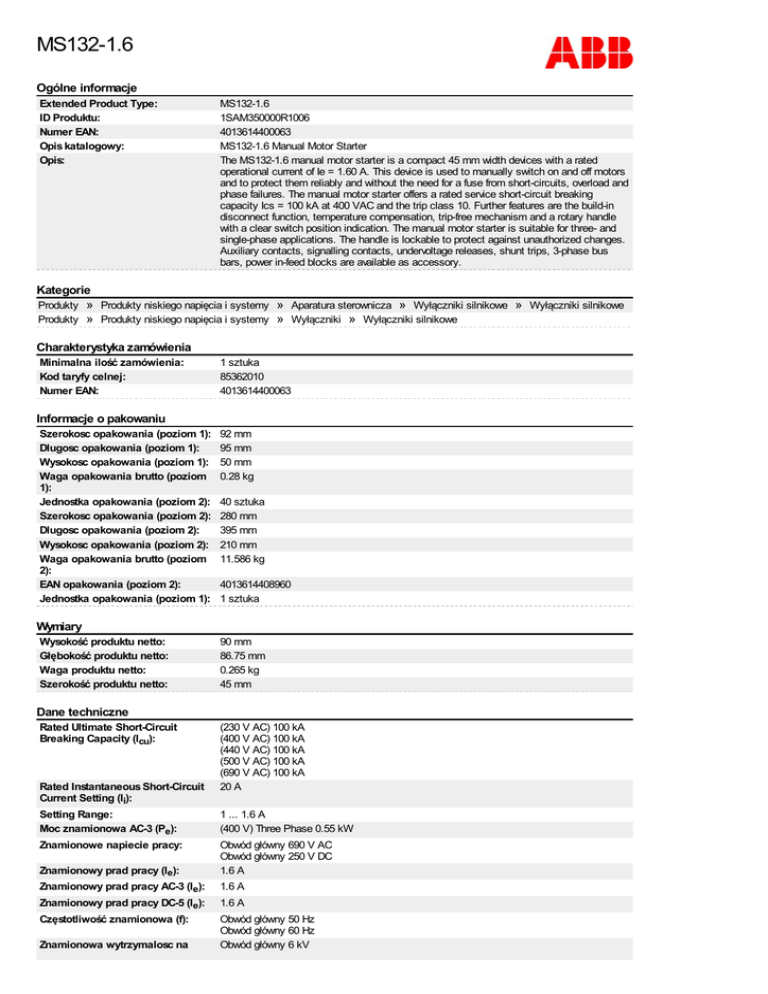

Karta katalogowa MS132-1,6 - Elektro-Cave

MS132-1.6
Ogólne informacje
Extended Product Type:
ID Produktu:
Numer EAN:
Opis katalogowy:
Opis:
MS132-1.6
1SAM350000R1006
4013614400063
MS132-1.6 Manual Motor Starter
The MS132-1.6 manual motor starter is a compact 45 mm width devices with a rated
operational current of Ie = 1.60 A. This device is used to manually switch on and off motors
and to protect them reliably and without the need for a fuse from short-circuits, overload and
phase failures. The manual motor starter offers a rated service short-circuit breaking
capacity Ics = 100 kA at 400 VAC and the trip class 10. Further features are the build-in
disconnect function, temperature compensation, trip-free mechanism and a rotary handle
with a clear switch position indication. The manual motor starter is suitable for three- and
single-phase applications. The handle is lockable to protect against unauthorized changes.
Auxiliary contacts, signalling contacts, undervoltage releases, shunt trips, 3-phase bus
bars, power in-feed blocks are available as accessory.
Kategorie
Produkty » Produkty niskiego napięcia i systemy » Aparatura sterownicza » Wyłączniki silnikowe » Wyłączniki silnikowe
Produkty » Produkty niskiego napięcia i systemy » Wyłączniki » Wyłączniki silnikowe
Charakterystyka zamówienia
Minimalna ilość zamówienia:
Kod taryfy celnej:
Numer EAN:
1 sztuka
85362010
4013614400063
Informacje o pakowaniu
Szerokosc opakowania (poziom 1):
Dlugosc opakowania (poziom 1):
Wysokosc opakowania (poziom 1):
Waga opakowania brutto (poziom
1):
Jednostka opakowania (poziom 2):
Szerokosc opakowania (poziom 2):
Dlugosc opakowania (poziom 2):
Wysokosc opakowania (poziom 2):
Waga opakowania brutto (poziom
2):
EAN opakowania (poziom 2):
Jednostka opakowania (poziom 1):
92 mm
95 mm
50 mm
0.28 kg
40 sztuka
280 mm
395 mm
210 mm
11.586 kg
4013614408960
1 sztuka
Wymiary
Wysokość produktu netto:
Głębokość produktu netto:
Waga produktu netto:
Szerokość produktu netto:
90 mm
86.75 mm
0.265 kg
45 mm
Dane techniczne
Rated Ultimate Short-Circuit
Breaking Capacity (Icu):
Rated Instantaneous Short-Circuit
Current Setting (Ii):
Setting Range:
Moc znamionowa AC-3 (Pe):
Znamionowe napiecie pracy:
Znamionowy prad pracy (Ie):
Znamionowy prad pracy AC-3 (Ie):
Znamionowy prad pracy DC-5 (Ie):
Częstotliwość znamionowa (f):
Znamionowa wytrzymalosc na
(230 V AC) 100 kA
(400 V AC) 100 kA
(440 V AC) 100 kA
(500 V AC) 100 kA
(690 V AC) 100 kA
20 A
1 ... 1.6 A
(400 V) Three Phase 0.55 kW
Obwód główny 690 V AC
Obwód główny 250 V DC
1.6 A
1.6 A
1.6 A
Obwód główny 50 Hz
Obwód główny 60 Hz
Obwód główny 6 kV
impuls napieciowy (Uimp):
Znamionowe napiecie izolacji (Ui):
Straty mocy:
Liczba biegunów:
Prąd przy chłodzeniu
konwencjonalnym (Ith):
Stopień ochrony obudowy:
Stopień zanieczyszczenia:
Electrical Durability:
Wytrzymalosc mechaniczna:
Dane montażowe-obwód glówny
(roboczy):
Momenty dokrecajace:
Dlugosc odizolowania przewodu:
Recommended Screw Driver:
Pozycja montażu:
Typ napędu:
Contact Position Indication:
Montaż na szynie DIN:
Standardy:
Rated Service Short-Circuit
Breaking Capacity (Ics):
690 V
na biegun 0.6 ... 1.7 W
3
Obwód główny 1.6 A
Housing IP20
Main Circuit Terminals IP10
3
50000 cycle
100000 cycle
Elastyczny z tulejką 1/2x 0.75 ... 2.5 mm²
Elastyczny z izolowaną tulejką 1/2x 0.75 ... 2.5 mm²
Elastyczny 1/2x 0.75 ... 2.5 mm²
Sztywny 1/2x 1 ... 4 mm²
Obwód główny (roboczy) 0.8 ... 1.2 N·m
Obwód główny 9 mm
Pozidriv 2
Position 1 to 6
Rotary Handle
ON / OFF / TRIP
TH35-15 (Szyna montazowa 35 x 15 mm) wg IEC 60715
TH35-7.5 (Szyna montażowa 35 x 7.5 mm) wg IEC 60715
IEC/EN 60947-1
IEC/EN 60947-2
IEC/EN 60947-4-1
UL 60947-1
UL 60947-4-1
(230 V AC) 100 kA
(250 V DC) 3 Poles in Series 10 kA
(400 V AC) 100 kA
(440 V AC) 100 kA
(500 V AC) 100 kA
(690 V AC) 100 kA
Normy środowiskowe
Kompensacja temperatury
powietrza otoczenia:
Maksymalna wysokosc montazu
m.n.p.m:
Odpornosc na wstrzasy IEC 60068-227:
Odpornosc na wibracje IEC 60068-26:
Status RoHS:
Temperatura powietrza otoczenia:
Tak
2000 m
11 ms Pulse 25g
5g / 3 ... 150 Hz
Zgodny z dyrektywą EU 2002/95/EC sierpień 18, 2005 i poprawkami
Wokół obudowy 0 ... +40 °C
Eksploatacja -25 ... +70 °C
Eksploatacja zrównoważona -25 ... +60 °C
Przechowywanie -50 ... +80 °C
Technical UL/CSA
Moc znamionowa [Hp] UL/CSA:
Napięcie znamionowe UL/CSA:
Znamionowe dane montażowe
UL/CSA:
Dane montażowe-obwód glówny
(roboczy) UL/CSA:
Momenty dokrecajace UL/CSA:
Maksymalne napięcie robocze
UL/CSA:
440 ... 480V AC Trzy fazy 0.75 Hp
550 ... 600V AC Trzy fazy 0.75 Hp
1.6 A
(600 V AC) 1.6 A
Elastyczny 1/2x 16-12 AWG
Skrętka 1/2x 16-12 AWG
Obwód główny (roboczy) 10 ... 12 in·lb
Obwód główny 600 V AC
Certyfikaty i deklaracje (Numer dokumentu)
Data Sheet, Technical Information 1SAM300505F0006
(Part 2):
Data Sheet, Technical Information 1SAM300507F0001
(Part 3):
1SAM300507F0003
1SAM300508F0001
1SAM300508F0003
Instrukcje i podręczniki:
2CDC131022M6802
Certyfikat ABS:
1SAA963001-0101
Certyfikat ATEX:
Certyfikat BV:
Certyfikat CB:
Certyfikat CCC:
cUL Certificate:
1SAA963000-3901
1SAA963001-0201
1SAA963002-2001
1SAA963001-3804
cUL_E137861
cUL_E345003
cULus Certificate:
cUL_E137861
Data Sheet, Technical Information: 2CDC131021D0201
Deklaracja zgodności - CE:
1SAD938509-0125
Certyfikat DNV:
1SAA963001-0303
Certyfikat EAC:
1SAA963000-2701
Certyfikat GL:
1SAA963001-0401
Certyfikat GOST:
1SAA963001-2702
Certyfikat LR:
1SAA963001-0502
Certyfikat RINA:
1SAA963000-0802
Certyfikat RMRS:
1SAA918000-0703
Dane RoHS:
1SAA963002-4405
UL Certificate:
UL_E137861
UL_E345003
Klasyfikacje
Kod:
ETIM 4:
ETIM 5:
ETIM 6:
eClass:
UNSPSC:
Kod klasyfikacji:
3112122
EC000074 - Motor protective circuit-breaker
EC000074 - Motor protective circuit-breaker
EC000074 - Motor protection circuit-breaker
7.0 27370401
39121521
F
