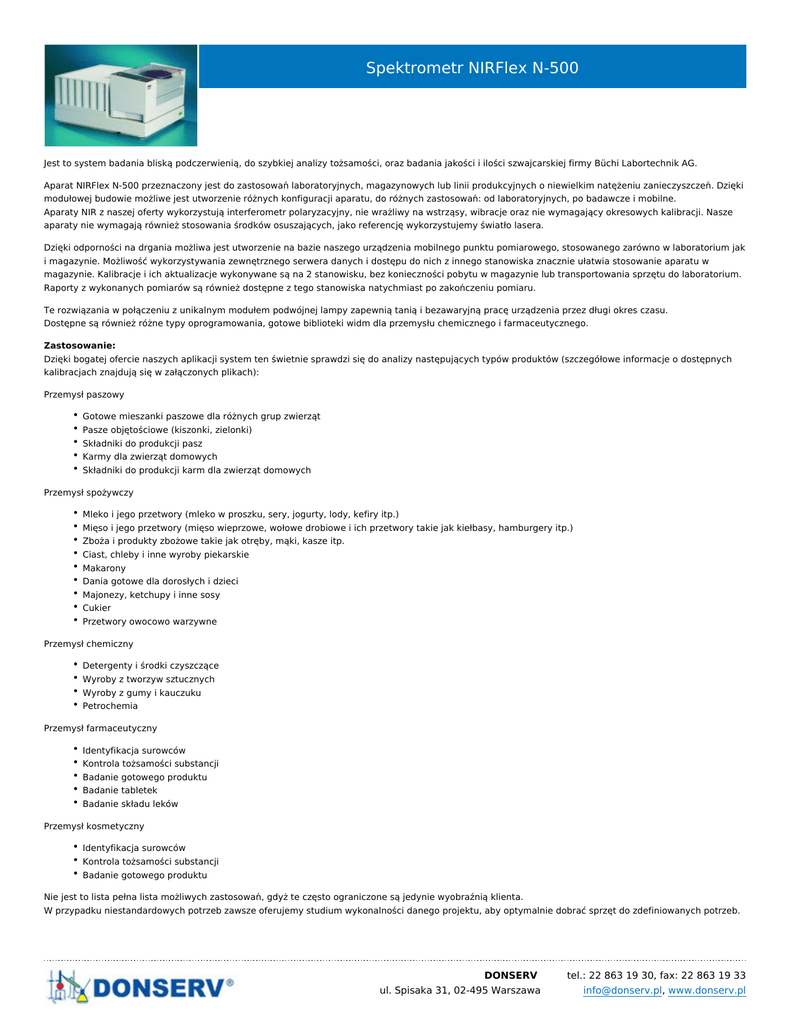

Spektrometr NIRFlex N-500
Jest to system badania bliską podczerwienią, do szybkiej analizy tożsamości, oraz badania jakości i ilości szwajcarskiej firmy Büchi Labortechnik AG.
Aparat NIRFlex N-500 przeznaczony jest do zastosowań laboratoryjnych, magazynowych lub linii produkcyjnych o niewielkim natężeniu zanieczyszczeń. Dzięki
modułowej budowie możliwe jest utworzenie różnych konfiguracji aparatu, do różnych zastosowań: od laboratoryjnych, po badawcze i mobilne.
Aparaty NIR z naszej oferty wykorzystują interferometr polaryzacyjny, nie wrażliwy na wstrząsy, wibracje oraz nie wymagający okresowych kalibracji. Nasze
aparaty nie wymagają również stosowania środków osuszających, jako referencję wykorzystujemy światło lasera.
Dzięki odporności na drgania możliwa jest utworzenie na bazie naszego urządzenia mobilnego punktu pomiarowego, stosowanego zarówno w laboratorium jak
i magazynie. Możliwość wykorzystywania zewnętrznego serwera danych i dostępu do nich z innego stanowiska znacznie ułatwia stosowanie aparatu w
magazynie. Kalibracje i ich aktualizacje wykonywane są na 2 stanowisku, bez konieczności pobytu w magazynie lub transportowania sprzętu do laboratorium.
Raporty z wykonanych pomiarów są również dostępne z tego stanowiska natychmiast po zakończeniu pomiaru.
Te rozwiązania w połączeniu z unikalnym modułem podwójnej lampy zapewnią tanią i bezawaryjną pracę urządzenia przez długi okres czasu.
Dostępne są również różne typy oprogramowania, gotowe biblioteki widm dla przemysłu chemicznego i farmaceutycznego.
Zastosowanie:
Dzięki bogatej ofercie naszych aplikacji system ten świetnie sprawdzi się do analizy następujących typów produktów (szczegółowe informacje o dostępnych
kalibracjach znajdują się w załączonych plikach):
Przemysł paszowy
Gotowe mieszanki paszowe dla różnych grup zwierząt
Pasze objętościowe (kiszonki, zielonki)
Składniki do produkcji pasz
Karmy dla zwierząt domowych
Składniki do produkcji karm dla zwierząt domowych
Przemysł spożywczy
Mleko i jego przetwory (mleko w proszku, sery, jogurty, lody, kefiry itp.)
Mięso i jego przetwory (mięso wieprzowe, wołowe drobiowe i ich przetwory takie jak kiełbasy, hamburgery itp.)
Zboża i produkty zbożowe takie jak otręby, mąki, kasze itp.
Ciast, chleby i inne wyroby piekarskie
Makarony
Dania gotowe dla dorosłych i dzieci
Majonezy, ketchupy i inne sosy
Cukier
Przetwory owocowo warzywne
Przemysł chemiczny
Detergenty i środki czyszczące
Wyroby z tworzyw sztucznych
Wyroby z gumy i kauczuku
Petrochemia
Przemysł farmaceutyczny
Identyfikacja surowców
Kontrola tożsamości substancji
Badanie gotowego produktu
Badanie tabletek
Badanie składu leków
Przemysł kosmetyczny
Identyfikacja surowców
Kontrola tożsamości substancji
Badanie gotowego produktu
Nie jest to lista pełna lista możliwych zastosowań, gdyż te często ograniczone są jedynie wyobraźnią klienta.
W przypadku niestandardowych potrzeb zawsze oferujemy studium wykonalności danego projektu, aby optymalnie dobrać sprzęt do zdefiniowanych potrzeb.
DONSERV
ul. Spisaka 31, 02-495 Warszawa
tel.: 22 863 19 30, fax: 22 863 19 33
[email protected], www.donserv.pl
Parametry techniczne:
Na system NIRFlex N-500 składają się, spektrometr NIRFlex N-500 (jednostka podstawowa) w której znajduje się źródło światła, interferometr i elektronika
sterująca całym urządzeniem oraz jeden lub kilka modułów pomiarowych – wybranych w zależności od potrzeb. Schemat budowy wraz z opcjami pomiarowymi
przedstawiony został na poniższym rysunku.
DONSERV
ul. Spisaka 31, 02-495 Warszawa
tel.: 22 863 19 30, fax: 22 863 19 33
[email protected], www.donserv.pl
DONSERV
ul. Spisaka 31, 02-495 Warszawa
tel.: 22 863 19 30, fax: 22 863 19 33
[email protected], www.donserv.pl
DONSERV
ul. Spisaka 31, 02-495 Warszawa
tel.: 22 863 19 30, fax: 22 863 19 33
[email protected], www.donserv.pl
DONSERV
ul. Spisaka 31, 02-495 Warszawa
tel.: 22 863 19 30, fax: 22 863 19 33
[email protected], www.donserv.pl
Parametry techniczne systemu:
Zakres spektralny: 800 - 2500 nm (12 500 cm-1 do 4000 cm-1)[1]
Rozdzielczość: 8 cm-1
Typ interferometru: polaryzacyjny z klinami z TeO2
Dokładność liczby falowej: 0,2cm-1
Stosunek sygnału do szumu: 10 000
Ilość skanów na sekundę: 2-4 w zależności od rozdzielczości
Źródło światła: 2 niezależne lampy halogenowo wolframowe o żywotności 6000 godzin każda, przełączane automatycznie w przypadku awarii jednej z
nich.
Typ lasera: 12 VDC HeNe
Przetwornik analogowo cyfrowy 24 bit
Zasilanie 100-230 VAC ± 10%, 50/60 Hz, 350W
Komunikacja: port Ethernet 100Mbit/s
Moduły pomiarowe:
NIRFlex Solids – do prowadzenia pomiarów w trybie rozproszonego odbicia i translektacji. Detektor InGaAs (stabilizowany termicznie)
Zakres temperatur pracy: 5 – 35 °C
Możliwe przystawki pomiarowe:
PETRI – przystawka po pomiarów ciał stałych, proszków, żeli i past na szalkach Petriego lub w ich zamiennikach
dzięki zastosowaniu pokryw odbiciowych umożliwia również badanie cieczy
VIAL – przystawka do pomiarów proszków, past i żeli w szklanych fiolkach o średnicy 10 -15 mm umożliwia umieszczenie 6 próbek.
DONSERV
ul. Spisaka 31, 02-495 Warszawa
tel.: 22 863 19 30, fax: 22 863 19 33
[email protected], www.donserv.pl
XL – przystawka umożliwiająca prowadzenie pomiarów ciał stałych (głownie proszków) bezpośrednio lub w woreczkach foliowych
TABLET – przystawka zaprojektowana specjalnie do pomiarów tabletek w odbitym świetle rozproszonym
FLOW CELL – przystawka z celą przepływową która umożliwia prowadzenie pomiarów cieczy przy wykorzystaniu modułu SOLIDS, polecana szczególnie
do pomiarów mleka. CUP – przystawka do prowadzenia pomiarów w naczynkach HELMA lub szalkach petriego o średnicy 3cm
Moduł pomiarowy LIQUIDS – do prowadzeni pomiarów w trybie transmisji światla w próbkach ciekłych. Próbki mogą być umieszczone w kuwetach
prostopadłościennych o drodze optycznej do 10mm lub fiolkach szklanych 8mm
Detektor InGaAs (stabilizowany termicznie)
Zakres stabilizacji temperatury próbek od 10 °C powyżej temperatury otoczenia -65 °C
Dokładność stabilizacji temperatury 0,5 °C
Moduł pomiarowy FIBER OPTIC SOLIDS – do prowadzenia pomiarów próbek stałych za pomocą sondy światłowodowej o długości od 2 do 5 m.
DONSERV
ul. Spisaka 31, 02-495 Warszawa
tel.: 22 863 19 30, fax: 22 863 19 33
[email protected], www.donserv.pl
Zakres temperatury dla głowicy sondy 0 - 80 °C
Detektor InGaAs (stabilizowany termicznie)
Moduł pomiarowy FIBER OPTIC SMA – do prowadzenia pomiarów próbek stałych, cieczy za pomocą sondy światłowodowej o długości od 2 do 5 m. można podłączyć dowolna celę pomiarową kompatybilna z standardem SMA.
Zakres temperatury dla głowicy sondy 0 - 80 °C
Detektor InGaAs (stabilizowany termicznie)
Moduł pomiarowy FIBER OPTIC LIQUIDS – do prowadzenia pomiarów próbek ciekłych za pomocą sondy światłowodowej o długości od 2 do 7 m. Zakres temperatury dla głowicy sondy 0 - 150 °C
Detektor InGaAs (stabilizowany termicznie)
Moduł pomiarowy Solids Transmitance – do prowadzenia pomiarów w trybie transmisji światła przez próbki stałe. Moduł zaprojektowany i polecany
szczególnie do analizy tabletek DONSERV
ul. Spisaka 31, 02-495 Warszawa
tel.: 22 863 19 30, fax: 22 863 19 33
[email protected], www.donserv.pl
Detektor InGaAs (stabilizowany termicznie)
Zakres spektralny 12 500 – 6000 cm-1; 800 – 1660 nm
Zakres fotometryczny 0 – 6 AU
W skład systemu NIRFlex wchodzi także oprogramowanie, wystepujace w postaci dwu modułów.
NIRWare – jest oprogramowaniem służącym do sterowania praca urządzenia, konfiguracji aplikacji, przeglądania i analizy wyników.
NIRCal – stanowi wyspecjalizowane oprogramowanie służące dotworzenia kalibarcji prezz użytkowanika. Dzieki rozbudowanym funkcjom kreatora i mołziwością
obliczeniowym pozwala na szybkie, łatwe przygotowanie dowolnej kalibracji. Kalibracja taka jest również automtycznie wersyfikowana i oceniana.
Producent Büchi [1] Może być ograniczony przez niektóre z modułów pomiarowych
