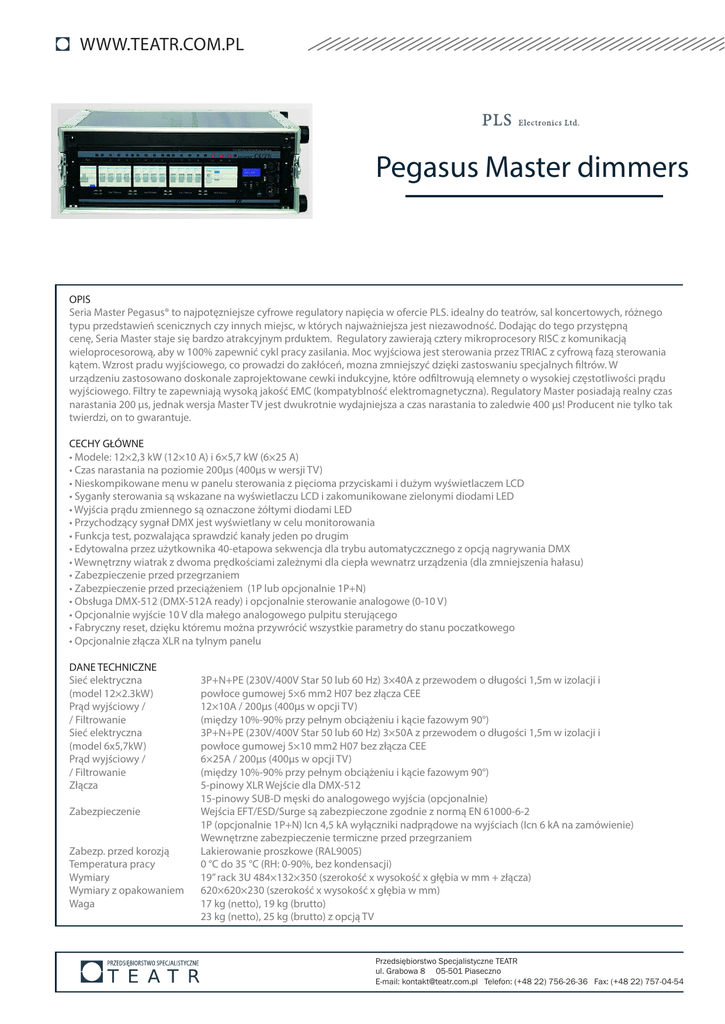

Pegasus Master dimmers

WWW.TEATR.COM.PL
Pegasus Master dimmers
OPIS
Seria Master Pegasus® to najpotęzniejsze cyfrowe regulatory napięcia w ofercie PLS. idealny do teatrów, sal koncertowych, różnego
typu przedstawień scenicznych czy innych miejsc, w których najważniejsza jest niezawodność. Dodając do tego przystępną
cenę, Seria Master staje się bardzo atrakcyjnym prduktem. Regulatory zawierają cztery mikroprocesory RISC z komunikacją
wieloprocesorową, aby w 100% zapewnić cykl pracy zasilania. Moc wyjściowa jest sterowania przez TRIAC z cyfrową fazą sterowania
kątem. Wzrost pradu wyjściowego, co prowadzi do zakłóceń, mozna zmniejszyć dzięki zastoswaniu specjalnych filtrów. W
urządzeniu zastosowano doskonale zaprojektowane cewki indukcyjne, które odfiltrowują elemnety o wysokiej częstotliwości prądu
wyjściowego. Filtry te zapewniają wysoką jakość EMC (kompatyblność elektromagnetyczna). Regulatory Master posiadają realny czas
narastania 200 µs, jednak wersja Master TV jest dwukrotnie wydajniejsza a czas narastania to zaledwie 400 µs! Producent nie tylko tak
twierdzi, on to gwarantuje.
CECHY GŁÓWNE
• Modele: 12×2,3 kW (12×10 A) i 6×5,7 kW (6×25 A)
• Czas narastania na poziomie 200µs (400µs w wersji TV)
• Nieskompikowane menu w panelu sterowania z pięcioma przyciskami i dużym wyświetlaczem LCD
• Syganły sterowania są wskazane na wyświetlaczu LCD i zakomunikowane zielonymi diodami LED
• Wyjścia prądu zmiennego są oznaczone żółtymi diodami LED
• Przychodzący sygnał DMX jest wyświetlany w celu monitorowania
• Funkcja test, pozwalająca sprawdzić kanały jeden po drugim
• Edytowalna przez użytkownika 40-etapowa sekwencja dla trybu automatyczcznego z opcją nagrywania DMX
• Wewnętrzny wiatrak z dwoma prędkościami zależnymi dla ciepła wewnatrz urządzenia (dla zmniejszenia hałasu)
• Zabezpieczenie przed przegrzaniem
• Zabezpieczenie przed przeciążeniem (1P lub opcjonalnie 1P+N)
• Obsługa DMX-512 (DMX-512A ready) i opcjonalnie sterowanie analogowe (0-10 V)
• Opcjonalnie wyjście 10 V dla małego analogowego pulpitu sterującego
• Fabryczny reset, dzięku któremu można przywrócić wszystkie parametry do stanu poczatkowego
• Opcjonalnie złącza XLR na tylnym panelu
DANE TECHNICZNE
Sieć elektryczna
(model 12×2.3kW)
Prąd wyjściowy / / Filtrowanie
Sieć elektryczna
(model 6x5,7kW)
Prąd wyjściowy / / Filtrowanie
Złącza
Zabezpieczenie
Zabezp. przed korozją
Temperatura pracy
Wymiary
Wymiary z opakowaniem Waga
3P+N+PE (230V/400V Star 50 lub 60 Hz) 3×40A z przewodem o długości 1,5m w izolacji i
powłoce gumowej 5×6 mm2 H07 bez złącza CEE
12×10A / 200µs (400µs w opcji TV)
(między 10%-90% przy pełnym obciążeniu i kącie fazowym 90°)
3P+N+PE (230V/400V Star 50 lub 60 Hz) 3×50A z przewodem o długości 1,5m w izolacji i
powłoce gumowej 5×10 mm2 H07 bez złącza CEE
6×25A / 200µs (400µs w opcji TV)
(między 10%-90% przy pełnym obciążeniu i kącie fazowym 90°)
5-pinowy XLR Wejście dla DMX-512
15-pinowy SUB-D męski do analogowego wyjścia (opcjonalnie)
Wejścia EFT/ESD/Surge są zabezpieczone zgodnie z normą EN 61000-6-2
1P (opcjonalnie 1P+N) Icn 4,5 kA wyłączniki nadprądowe na wyjściach (Icn 6 kA na zamówienie)
Wewnętrzne zabezpieczenie termiczne przed przegrzaniem
Lakierowanie proszkowe (RAL9005)
0 °C do 35 °C (RH: 0-90%, bez kondensacji)
19” rack 3U 484×132×350 (szerokość x wysokość x głębia w mm + złącza)
620×620×230 (szerokość x wysokość x głębia w mm)
17 kg (netto), 19 kg (brutto)
23 kg (netto), 25 kg (brutto) z opcją TV
Przedsiębiorstwo Specjalistyczne TEATR
ul. Grabowa 8 05-501 Piaseczno
E-mail: [email protected] Telefon: (+48 22) 756-26-36 Fax: (+48 22) 757-04-54
WWW.TEATR.COM.PL
Pegasus Master dimmers
KODY ZAMÓWIEŃ
MASTER 1210-S 12×2.3 kW z wyjściami Schuko
MASTER 1210-F 12×2.3 kW z wyjściami CEBEC
MASTER 1210-UK 12×2.3 kW z wyjściami angielskimi BS13630
MASTER 1210-SW 12×2.3 kW z wyjściami szwajcarskimi 10 A
MASTER 1210-H1 12×2.3 kW z wyjściem 1×24-pin ’Harting’
MASTER 1210-H2 12×2.3 kW z wyjściami 2×16-pin ’Harting’
MASTER 1210-SX 12×2.3 kW z wyjściami 2×19-pin ’Socapex’
MASTER 1210-C 12×2.3 kW z w yjściami CEE16A 3-pin
MASTER 1210-STB 12×2.3 kW z zaciskami śrubowymi dla sieci elektryczne i wyjść
MASTER 625-H
6×5.7 kW z wyjściami 2×6-pin 35 A ’Harting’
MASTER 625-PC 6×5.7 kW with 32 A PowerCon outputs
MASTER 625-STB 6×5.7 kW z zaciskami śrubowymi dla sieci elektryczne i wyjść
OPCJE
O3D-TV
400µs - czas narastania na każdym wyjściu
O3D-B
Wejście DMX na tylnej ściance
O3D-1P+N
1P+N Wyłącznik automatyczny
O3D-6kA
6kA Icn Wyłącznik nadprądowy
O3D-CEE
Kabel zasilający z wtyczką CEE
O3D-AN
0-10V analogowe wejście
O3D-AN10V
0-10V analogowe wejście z wyjściem 10V
O3D-RDM
ZAinstalowana fukcja RDM
O3D-RUB
Zestaw gumowych nóżek (4 sztuki)
O3D-BFK
Tylne ustawienie do montażu w szafie rackowej
