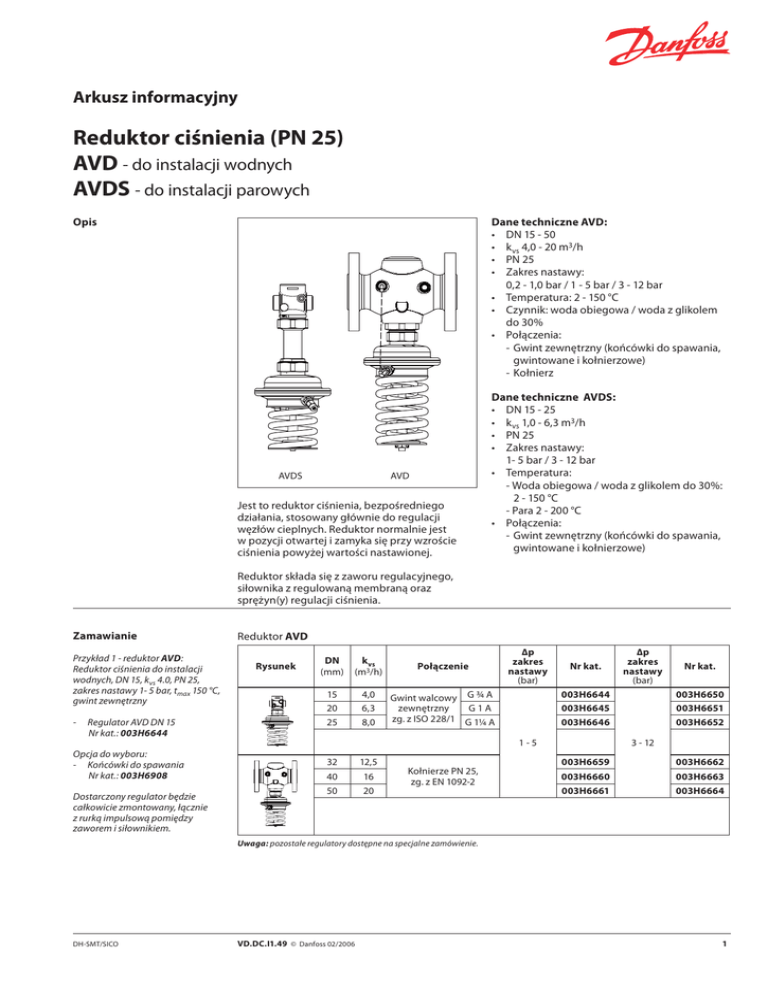

Reduktor ciśnienia (PN 25)

Arkusz informacyjny
Reduktor ciśnienia (PN 25)
AVD - do instalacji wodnych
AVDS - do instalacji parowych
Opis
Dane techniczne AVD:
• DN 15 - 50
• k vs 4,0 - 20 m3/h
• PN 25
• Zakres nastawy:
0,2 - 1,0 bar / 1 - 5 bar / 3 - 12 bar
• Temperatura: 2 - 150 °C
• Czynnik: woda obiegowa / woda z glikolem
do 30%
• Połączenia:
- Gwint zewnętrzny (końcówki do spawania,
gwintowane i kołnierzowe)
- Kołnierz
AVDS
AVD
Jest to reduktor ciśnienia, bezpośredniego
działania, stosowany głównie do regulacji
węzłów cieplnych. Reduktor normalnie jest
w pozycji otwartej i zamyka się przy wzroście
ciśnienia powyżej wartości nastawionej.
Dane techniczne AVDS:
• DN 15 - 25
• k vs 1,0 - 6,3 m3/h
• PN 25
• Zakres nastawy:
1- 5 bar / 3 - 12 bar
• Temperatura:
- Woda obiegowa / woda z glikolem do 30%:
2 - 150 °C
- Para 2 - 200 °C
• Połączenia:
- Gwint zewnętrzny (końcówki do spawania,
gwintowane i kołnierzowe)
Reduktor składa się z zaworu regulacyjnego,
siłownika z regulowaną membraną oraz
sprężyn(y) regulacji ciśnienia.
Zamawianie
Przykład 1 - reduktor AVD:
Reduktor ciśnienia do instalacji
wodnych, DN 15, k vs 4.0, PN 25,
zakres nastawy 1- 5 bar, tmax 150 °C,
gwint zewnętrzny
-
Regulator AVD DN 15
Nr kat.: 003H6644
Opcja do wyboru:
- Końcówki do spawania
Nr kat.: 003H6908
Dostarczony regulator będzie
całkowicie zmontowany, łącznie
z rurką impulsową pomiędzy
zaworem i siłownikiem.
Reduktor AVD
Rysunek
DN
(mm)
k vs
(m3/h)
Połączenie
15
20
25
4,0
6,3
8,0
Gwint walcowy G ¾ A
G1A
zewnętrzny
zg. z ISO 228/1 G 1¼ A
∆p
zakres
nastawy
(bar)
Nr kat.
003H6644
003H6645
003H6646
1-5
32
12,5
40
16
50
20
Kołnierze PN 25,
zg. z EN 1092-2
∆p
zakres
nastawy
(bar)
Nr kat.
003H6650
003H6651
003H6652
3 - 12
003H6659
003H6662
003H6660
003H6663
003H6661
003H6664
Uwaga: pozostałe regulatory dostępne na specjalne zamówienie.
DH-SMT/SICO
VD.DC.I1.49 © Danfoss 02/2006
1
Arkusz informacyjny
Reduktor ciśnienia AVD, AVDS (PN 25)
Zamawianie (ciąg dalszy)
Reduktor AVDS
Przykład 2 - reduktor AVDS:
Reduktor ciśnienia do instalacji
parowych, DN 15, k vs 3.2, PN 25,
zakres nastawy 1- 5 bar, tmax 200 °C,
gwint zewnętrzny
-
Rysunek
-
Naczynie kondensacyjne
Nr kat.: 003H0277
1,0
1,6
3,2
4,5
6,3
20
25
Opcja do wyboru:
- Rurka impulsowa zestaw AV 1⁄8”
Nr kat.: 003H6852
Końcówki do spawania
Nr kat.: 003H6908
k vs
(m3/h)
15
Regulator AVDS DN 15
Nr kat.: 003H6667
-
DN
(mm)
∆p
zakres
nastawy
(bar)
Połączenie
Gwint
zewnętrzny
walcowy zg. z
ISO 228/1
003H6665
003H6666
003H6667
003H6668
003H6669
G¾ A
G1A
G 1¼ A
∆p
zakres
nastawy
(bar)
Nr kat.
1-5
3 - 12
Nr kat.
003H6670
003H6671
003H6672
003H6673
003H6674
Akcesoria
Rysunek
Oznaczenie elementu
Końcówki do spawania
Dostarczony regulator będzie
całkowicie zmontowany.
Zewnętrzna rurka impulsowa (AV) i
naczynie kondensacyjne muszą być
zamówione oddzielnie.
Końcówki z gwintem
zewnętrznym
Kołnierz
DN
15
20
25
15
20
25
15
20
25
Połączenie
-
Gwint zewnętrzny stożkowy zg. z
EN 10226 -1
R ½”
R ¾”
R 1”
Kołnierze PN 25, zg. z EN 1092-2
Opis:
R 1⁄8”
- 1x rurka miedziana Ø6 × 1 × 1500 mm
R 3⁄8”
- 1x złączka zaciskowa* do rurki
R ½”
impulsowej Ø6 × 1 mm
* 10 sztuk złączek zaciskowych do rurek impulsowych, Ø6 × 1 mm R 1⁄8”
* 10sztuk złączek zaciskowych do rurek impulsowych, Ø6 × 1 mm R 3⁄8”
* 10 sztuk złączek zaciskowych do rurek impulsowych, Ø6 × 1 mm R ½”
* 10 sztuk złączek zaciskowych do rurek impulsowych, Ø6 × 1 mm G 1⁄8”
Zawór odcinający Ø6 mm
Naczynie kondensacyjne 0,3 l, z dwoma zestawami złączek zaciskowych , Ø6 x 1 mm
Rurka impulsowa zestaw
AV
Nr kat.
003H6908
003H6909
003H6910
003H6902
003H6903
003H6904
003H6915
003H6916
003H6917
003H6852
003H6853
003H6854
003H6857
003H6858
003H6859
003H6931
003H0276
003H0277
* Złączka zaciskowa składa się z nypla, pierścienia uszczelniającego oraz nakrętki.
Części zapasowe
Rysunek
Oznaczenie elementu
Wkład zaworu*
Dławica**
Siłownik ze sprężyną nastawną
DN
15
20
25
32 / 40 / 50
15 / 20 / 25
k vs (m3/h)
4,0
6,3
8,0
12,5 / 16 / 20
3,2 / 4,5 / 6,3
Nr kat.
003H6873
003H6874
003H6875
003H6876
003H6877
Δp zakres nastawy
(bar)
1-5
003H6844
3 - 12
003H6845
Nr kat.
* tylko do reduktorów AVD
** tylko do reduktorów AVDS
2
VD.DC.I1.49 © Danfoss 02/2006
DH-SMT/SICO
Arkusz informacyjny
Reduktor ciśnienia AVD, AVDS (PN 25)
Dane techniczne
Zawór (AVD)
Średnica nominalna
k vs
Współczynnik kawitacji z *
Ciśnienie nominalne
Maks. różnica ciśnień
Czynnik
pH czynnika
Temperatura czynnika
DN
m3/h
PN
bar
zawór
Połączenia
końcówki
15
4,0
20
6,3
25
8,0
32
12,5
40
16
50
20
≥ 0,6
25
20
16
Woda obiegowa / woda z glikolem do 30%
Min. 7, max. 10
2 -150 °C
Gwint
Kołnierz
Do spawania, gwint
zewnętrzny i kołnierz
Materiał
Brąz CuSn5ZnPb (Rg5)
gwint
Korpus zaworu
-
kołnierz
Gniazdo zaworu
Grzybek zaworu
Uszczelnienie
-
Żeliwo sferoidalne
EN-GJS-400-18-LT (GGG 40.3)
Stal nierdzewna, nr 1.4571
Mosiądz CuZn36Pb2As
EPDM
* k v/k vs ≤ 0,5 dla DN 25 i większych
Zawór (AVDS)
Średnica nominalna
k vs
Współczynnik kawitacji z *
Ciśnienie nominalne
Maks. różnica ciśnień
Czynnik
pH czynnika
Temperatura czynnika
DN
m3/h
PN
bar
zawór
końcówki
Połączenia
Materiał
Korpus zaworu
Gniazdo zaworu
Grzybek zaworu
1,0
15
1,6
20
25
3,2
4,5
6,3
≥ 0,6
25
10
Para / Woda obiegowa / woda z glikolem do 30%
Min. 7, max. 10
2 - 200 °C
Gwint
Do spawania, gwint zewnętrzny i kołnierz
Brąz CuSn5ZnPb (Rg5)
Stal nierdzewna, nr 1.4571
Stal nierdzewna, nr 1.4122
* k v/k vs ≤ 0,5 dla DN 25 i większych
Siłownik
Powierzchnia robocza
Ciśnienie nominalne
cm2
PN
Zakres nastawy różnicy ciśnień i
kolory sprężyn
bar
54
25
1-5
niebieski
3 - 12
czarny, zielony
Materiał
Obudowa
siłownika
Górna obudowa membrany
Dolna obudowa membrany
Membrana
Rurka impulsowa
DH-SMT/SICO
VD.DC.I1.49 © Danfoss 02/2006
Stal nierdzewna, nr 1.4301
Mosiądz CuZn36Pb2As
EPDM
Rurka miedziana Ø6 × 1 mm
3
Arkusz informacyjny
Reduktor ciśnienia AVD, AVDS (PN 25)
Przykłady zastosowania
Podłączenie bezpośrednie instalacji c.o.
Pozycje montażu
Do temperatury czynnika równej 100 °C
regulatory mogą być montowane w dowolnej
pozycji (tylko dla reduktora AVD).
4
VD.DC.I1.49 © Danfoss 02/2006
Węzeł wymiennikowy c.o.
Dla wyższych temperatur (dla reduktora AVD) i
zawsze dla instalacji parowych (reduktor AVDS)
reduktory mogą być zamontowane jedynie na
rurach poziomych, z siłownikiem ciśnieniowym
skierowanym w dół.
DH-SMT/SICO
Arkusz informacyjny
Reduktor ciśnienia AVD, AVDS (PN 25)
Zależność ciśnienia od
temperatury
AVD
AVDS
Obszar
roboczy
Obszar roboczy
 CuSn5ZnPb (Rg5) PN 25
 EN-GJS-400-18-LT (GGG 40.3) PN 25
Maksymalne dopuszczalne ciśnienie robocze w funkcji temperatury czynnika (zg. z EN 1092-2 oraz EN 1092-3).
Dobór
Reduktor ciśnienia musi utrzymywać ciśnienie
6,0 bar za reduktorem. Maks. przepływ jest
mniejszy niż 2,0 m3/h, min. przepływ jest przy
redukcji ciśnienia do 7,5 bar.
Wartość k v obliczana jest ze wzoru:
Dane:
Qmax
= 2,0 m3/h
p1 min
= 7,5 bar
pzredukowane = 6,0 bar
k v = 1,6 m3/h
Rozwiązanie:
Dobrano AVD DN 15 o wartości k vs 4,0 m3/h i
zakresie nastawy ciśnienia 1 - 5 bar
Ciśnienie nominalne PN 25
Minimalną różnicę ciśnień na reduktorze można
obliczyć ze wzoru:
∆pAVD = p1 min - pzredukowane = 7,5 - 6,0
∆pAVD = 1,5 bar
zredukowane
obiegu
zredukowane
wymiennika
DH-SMT/SICO
VD.DC.I1.49 © Danfoss 02/2006
5
Arkusz informacyjny
Reduktor ciśnienia AVD, AVDS (PN 25)
Budowa
1. Korpus zaworu
2. Wkład zaworu
3. Grzybek zaworu odciążony
hydraulicznie
4. Trzpień zaworu
5. Membrana
6. Sprężyna nastawna regulacji
ciśnienia
7. Nastawnik ciśnienia,
przystosowany do
zaplombowania
8. Nakrętka łącząca
9. Górna obudowa membrany
10. Dolna obudowa membrany
AVD
Działanie
Ciśnienie panujące za zaworem regulacyjnym
przeniesione jest poprzez rurkę impulsową do
komory siłownika i oddziałuje na membranę.
Od drugiej strony membrany oddziałuje
ciśnienie atmosferyczne. Zawór regulacyjny jest
normalnie otwarty i zamyka się przy wzroście
ciśnienia powyżej wartości nastawionej.
Nastawa
Nastawa ciśnienia
Ciśnienie nastawiane jest poprzez napięcie
sprężyny nastawnej regulacji ciśnienia. Może
ona być wykonana (zg. z instrukcją) w oparciu
o diagram nastaw w sposób przybliżony i/lub
dokładniej, przy użyciu wskazań manometrów.
6
VD.DC.I1.49 © Danfoss 02/2006
AVDS
DH-SMT/SICO
Arkusz informacyjny
Reduktor ciśnienia AVD, AVDS (PN 25)
Wymiary
AVD
DN 15 - 25
∆p = 1 - 5 bar
AVD
DN 32 - 50
∆p = 1 - 5 bar
AVD
DN 15 - 25
∆p = 3 - 12 bar
DN
L
L1
H
H*
H1
H1*
H2
H3
Waga (1 - 5 bar)
Waga (3 - 12 bar)
AVD
DN 32 - 50
∆p = 3 - 12 bar
mm
kg
15
65
189
243
34
3,5
3,7
20
70
189
243
34
3,5
3,7
25
75
189
243
37
3,7
3,8
32
180
231
285
70
10,2
10,4
40
200
231
285
75
11,8
11,9
50
230
231
285
82
13,9
14,0
Uwaga: Pozostałe wymiary kołnierzy – patrz tabele z końcówkami.
DH-SMT/SICO
VD.DC.I1.49 © Danfoss 02/2006
7
Arkusz informacyjny
Reduktor ciśnienia AVD, AVDS (PN 25)
Wymiary (ciąg dalszy)
DN
L
H
H*
H2
Waga (1 - 5 bar)
Waga (3 - 12 bar)
AVDS
DN 15 - 25
∆p = 1 - 5 bar
kg
20
70
266
320
34
3,5
3,7
25
75
266
320
37
3,7
3,9
AVDS
DN 15 - 25
∆p = 3 - 12 bar
DN
15
20
25
SW
32 (G ¾A)
41 (G 1A)
50 (G 1¼A)
d
21
26
33
R 1)
½
¾
1
L12)
130
150
160
L2
mm
15
65
266
320
34
3,5
3,7
32
40
50
131
144
160
L3
139
154
159
k
65
75
85
100
110
125
d2
14
14
14
18
18
18
n
4
4
4
4
4
4
mm
1) Gwint zewnętrzny stożkowy, zg. z EN 10226-1
2) Kołnierze PN 25, zgodne z EN 1092-2
Końcówki zaciskowe
R 1⁄8” / R 3⁄8” / R 1⁄2”
Naczynie kondensacyjne
31 mm (R 1⁄8”)
37 mm (R 3⁄8”)
43 mm (R 1⁄2”)
Danfoss nie ponosi odpowiedzialności za możliwe błędy drukarskie w katalogach, broszurach i innych materiałach drukowanych.
Dane techniczne zawarte w broszurze mogą ulec zmianie bez wcześniejszego uprzedzenia, jako efekt stałych ulepszeń i modyfikacji naszych urządzeń. Wszystkie znaki
towarowe w tym materiale są własnością odpowiednich spółek. Nazwa Danfoss, logotyp Danfoss są znakami towarowymi Danfoss A/S. Wszelkie prawa zastrzeżone
Danfoss LPM Sp. z o.o.
Tuchom 147
80-209 Chwaszczyno
tel. (48 58) 512 91 00
fax: (48 58) 512 91 05
e-mail: [email protected]
http://www.danfoss.pl
8
VD.DC.I1.49 © Danfoss 02/2006
DH-SMT/SICO
