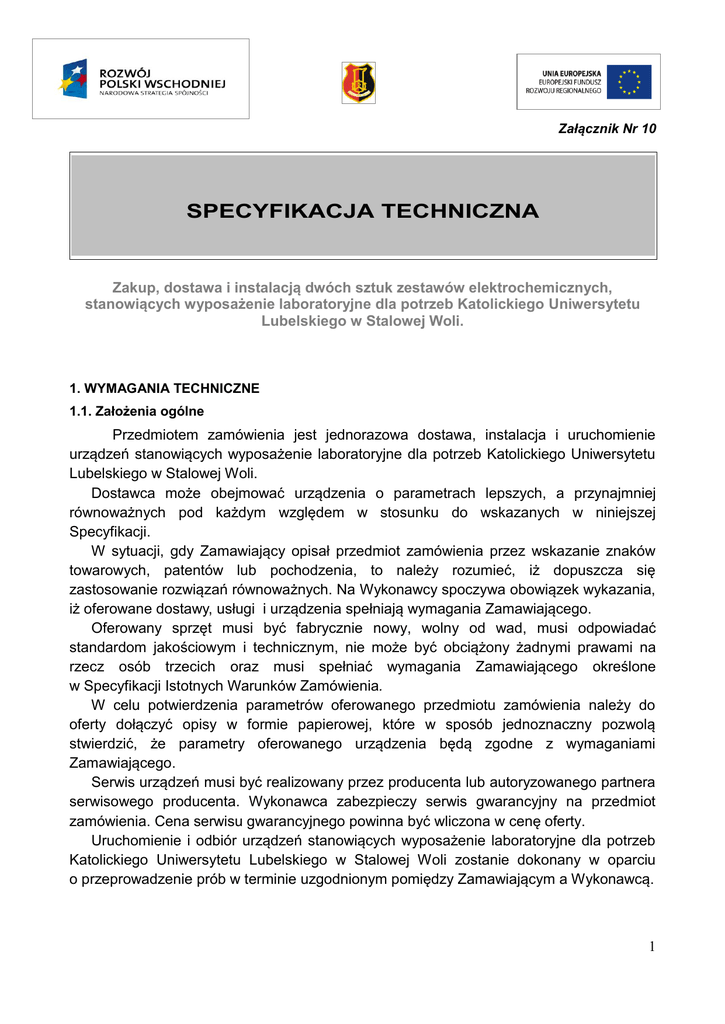

Załącznik Nr 10
SPECYFIKACJA TECHNICZNA
Zakup, dostawa i instalacją dwóch sztuk zestawów elektrochemicznych,
stanowiących wyposażenie laboratoryjne dla potrzeb Katolickiego Uniwersytetu
Lubelskiego w Stalowej Woli.
1. WYMAGANIA TECHNICZNE
1.1. Założenia ogólne
Przedmiotem zamówienia jest jednorazowa dostawa, instalacja i uruchomienie
urządzeń stanowiących wyposażenie laboratoryjne dla potrzeb Katolickiego Uniwersytetu
Lubelskiego w Stalowej Woli.
Dostawca może obejmować urządzenia o parametrach lepszych, a przynajmniej
równoważnych pod każdym względem w stosunku do wskazanych w niniejszej
Specyfikacji.
W sytuacji, gdy Zamawiający opisał przedmiot zamówienia przez wskazanie znaków
towarowych, patentów lub pochodzenia, to należy rozumieć, iż dopuszcza się
zastosowanie rozwiązań równoważnych. Na Wykonawcy spoczywa obowiązek wykazania,
iż oferowane dostawy, usługi i urządzenia spełniają wymagania Zamawiającego.
Oferowany sprzęt musi być fabrycznie nowy, wolny od wad, musi odpowiadać
standardom jakościowym i technicznym, nie może być obciążony żadnymi prawami na
rzecz osób trzecich oraz musi spełniać wymagania Zamawiającego określone
w Specyfikacji Istotnych Warunków Zamówienia.
W celu potwierdzenia parametrów oferowanego przedmiotu zamówienia należy do
oferty dołączyć opisy w formie papierowej, które w sposób jednoznaczny pozwolą
stwierdzić, że parametry oferowanego urządzenia będą zgodne z wymaganiami
Zamawiającego.
Serwis urządzeń musi być realizowany przez producenta lub autoryzowanego partnera
serwisowego producenta. Wykonawca zabezpieczy serwis gwarancyjny na przedmiot
zamówienia. Cena serwisu gwarancyjnego powinna być wliczona w cenę oferty.
Uruchomienie i odbiór urządzeń stanowiących wyposażenie laboratoryjne dla potrzeb
Katolickiego Uniwersytetu Lubelskiego w Stalowej Woli zostanie dokonany w oparciu
o przeprowadzenie prób w terminie uzgodnionym pomiędzy Zamawiającym a Wykonawcą.
1
Wykonywane przez urządzenia prace/próbki muszą charakteryzować się dużą precyzją
oraz powtarzalnością, co jest niezwykle istotnym parametrem.
Urządzenie musi spełniać wymagania dyrektywy "Nowego Podejścia UE” znak CE.
Dostawca jest zobowiązany do dostarczenie dokumentacji budowlanej, montażowej i
przyłączeniowej jeżeli dostarczany przedmiot zamówienia opisany Specyfikacją
techniczną, posiada takie wymagania nie później niż 30 dni przed planowanym terminem
dostawy.
1.2. Podstawowe wymagania techniczne:
Lp.
Nazwa parametru
Wielkość parametru
(nie gorszy niż lub równoważny)
Zestaw elektrochemiczny (2 szt.)
1
Realizowane
tryby pracy
2
Funkcje przyrządu i
oprogramowania
3
Eksperymenty chronovolt-amperometryczne
4
Eksperymenty
spektroskopii
impedancyjnej
5
Właściwości procesu
pomiarowego
- potencjostat
- galwanostat
- analizator impedancji
- pomiar prądu elektrody pracującej
- pomiar potencjału elektrody pracującej
- pomiar potencjału elektrody pomocniczej
- pomiar temperatury naczyńka
- pomiar napięcia z dwóch urządzeń zewnętrznych,
- pomiar widm impedancji
- pomiar potencjału swobodnego
- pomiar krzywych E(t) i Ipol(t) przy liniowej i schodkowej zmianie
potencjału,
- cykliczny pomiar krzywych E(t) i Ipol(t) ładowania i wyładowania
ogniw,
- voltamperometria impulsowa
- pomiar widm impedancji dla zadanego potencjału
- pomiar widm impedancji przy zmianach potencjału dc
- pomiar eksperymentów polarografii zmiennoprądowej
- możliwość powtarzania wykonania widm w określonym reżimie
czasowym
- możliwość łączenia różnych eksperymentów w jeden proces
pomiarowy.
- możliwość zakończenia każdego eksperymentu po spełnieniu
dodatkowych warunków np.:
- przekroczeniu temperatury naczyńka pomiarowego
- przekroczeniu wartości potencjału Ew lub prądu Ipol badanej
próbki
- osiągnięciu maksymalnego czasu trwania eksperymentu
- przekroczeniu zakresów napięć z dwóch urządzeń zewnętrznych
dołączonych do gniazda pomiarowego przyrządu,
- możliwość cyklicznego powtarzania eksperymentów,
- możliwość wizualizacji wszystkich mierzonych parametrów na
2
wykresach
- możliwość wyboru współrzędnych wykresu
- możliwość zapisu wyników do pliku
- - możliwość wykonywania pomiarów przy wyłączonym komputerze a
następnie odebranie wyników z przyrządu po zakończeniu procesu
pomiarowego
6
Standardowe
wyposażenie przyrządu
- Wejście do podłączenia zewnętrznego generatora sygnałów
pobudzających
- Wejście pomiarowe do bezpośredniego podłączenia czujnika
temperatury
- Czujnik temperatury, dla zakresu temperatur -30 ºC do +100 ºC
- Dwa wejścia pomiarowe do pomiaru napięć z urządzeń zewnętrznych
- Kable pomiarowe podłączenia naczyńka
- Kabel sterujący USB
Dane techniczne
Minimalny zakres napięcia elektrody
pomocniczej
±18V
Maksymalny prąd elektrody badanej
±1,023A
Zakresy pomiaru prądu
Sposób przełączania zakresów pomiaru prądu
polaryzacji
7
±10nA do ±1,023A
Programowany: AUTO/MANUAL
Rozdzielczość pomiaru prądu polaryzacji, w
zakresach
16 bitów
Niedokładność pomiaru prądu polaryzacji, w
zakresach
< 0,25%
Liniowy zakres pracy elektrody badanej WE
±10,230V
Rozdzielczość pomiaru potencjału WE, w
zakresach
16 bitów
Niedokładność pomiaru potencjału WE, w
zakresach
< 0,25%
Liniowy zakres pomiaru potencjału elektrody
pomocniczej CE
±10,230V
Rozdzielczość pomiaru potencjału CE, w
zakresach
16 bitów
Niedokładność pomiaru potencjału CE, w
zakresach
< 0,25%
Zakres pomiaru temperatury
-50 d0 +150 degC
Szybkość próbkowania woltomierza
minimum 20.000 próbek/s
Sposób generowania zmian napięcia
programującego Uprg
liniowy - ciągły
lub schodkowy
3
Minimalna szybkość zmian napięcia
generatora liniowego
1 µV/s
Maksymalna szybkość zmian napięcia
generatora liniowego
100 V/s
Kształt sygnału pomiarowego ac generatora
Analizatora Impedancji
sinus
Minimalna amplituda sygnału pomiarowego ac
1 mV
Maksymalna amplituda sygnału pomiarowego
ac
1000 mV
Minimalna częstotliwość sygnału
pobudzającego
100 µHz
Maksymalna częstotliwość sygnału
pobudzającego
100 kHz
Minimalna wartość mierzonej impedancji
0,1 Ohm
Maksymalna wartość mierzonej impedancji
1 GOhm
1.3. Wymagania dodatkowe:
Lp.
1.
2.
3.
4.
5.
6.
7.
Nazwa
Opis
Dwuetapowe szkolenie dla pracowników Zamawiającego
Szkolenie (min. 3 dni) w zakresie obsługi przyrządu, urządzeń
dodatkowych i pakietów oprogramowania w miejscu
a)
użytkowania aparatury w terminie uzgodnionym przez obie
strony (dla min. 2 osób)
Szkolenie (min. 5 dni) aplikacyjne w zakresie zaawansowanej
obsługi mikroskopu i użytkowania oprogramowania w miejscu
b)
użytkowania aparatury w terminie uzgodnionym przez obie
strony (dla min. 2 osób)
TAK
Instrukcja obsługi i dokumentacja techniczna w języku polskim.
TAK
Zestaw części zużywających się i akcesoriów do pracy przez co
najmniej 12 miesiące.
Posiadanie serwisu technicznego i analitycznego na terenie Polski.
1
Czas reakcji serwisu nie dłuższy niż 48 godzin
Udokumentowane instalacje w Polsce co najmniej trzech urządzeń
oferowanego typu w ciągu ostatnich trzech lat
Gwarancja liczona od dnia podpisania protokołu odbioru
TAK
TAK
TAK
TAK
TAK
TAK
minimum 12 m-cy
1
Czas reakcji serwisu jest to okres czasu, jaki upływa od chwili zgłoszenia awarii do momentu przyjazdu serwisanta do
miejsca zainstalowania urządzenia. Dotyczy to sytuacji, w której niemożliwe jest usunięcie awarii (usterki) na drodze
konsultacji telefonicznych
4
1.4. Dostawa i instalacja:
Dostawa i instalacja: Wykonawca zobowiązany będzie do transportu, rozładunku
wraz z wniesieniem do wskazanych przez Zamawiającego pomieszczeń budynku
administracyjno-dydaktyczno-socjalnego KUL przy ul. Kwiatkowskiego w Stalowej Woli,
podłączenia, instalacji, konfiguracji i uruchomienia zamawianego sprzętu.
Koszt transportu, załadunku i rozładunku, montażu/instalacji oraz konfiguracji
i uruchomienia zamawianego sprzętu ponosi Wykonawca.
