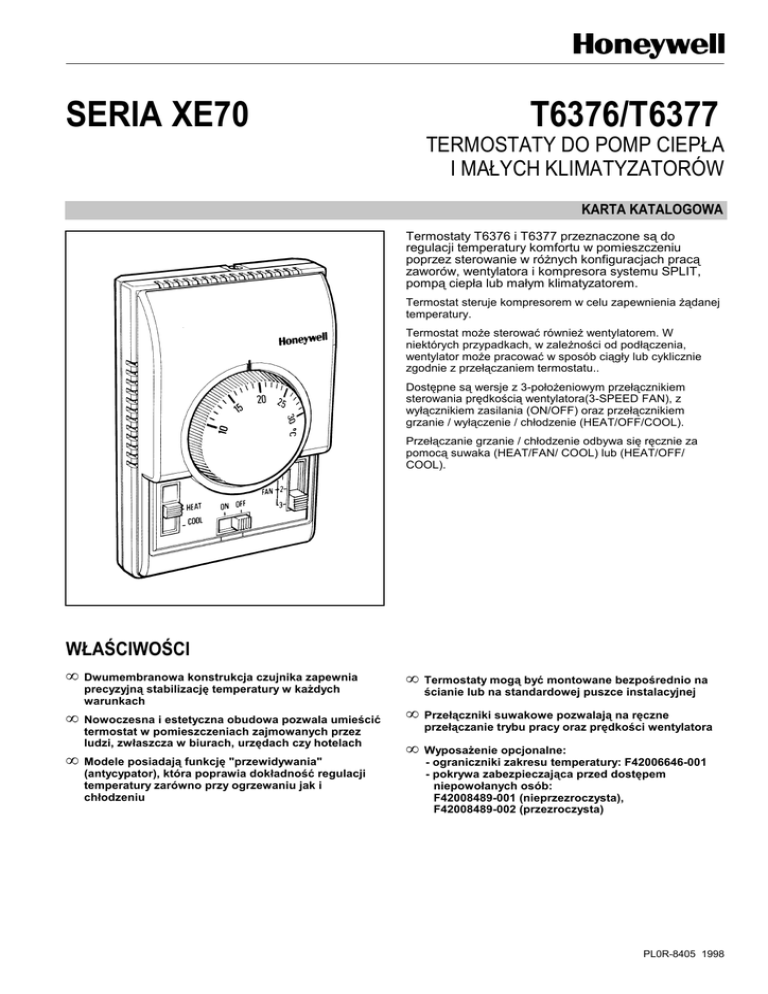

Karta katalogowa

SERIA XE70
T6376/T6377
TERMOSTATY DO POMP CIEPŁA
I MAŁYCH KLIMATYZATORÓW
KARTA KATALOGOWA
Termostaty T6376 i T6377 przeznaczone są do
regulacji temperatury komfortu w pomieszczeniu
poprzez sterowanie w różnych konfiguracjach pracą
zaworów, wentylatora i kompresora systemu SPLIT,
pompą ciepła lub małym klimatyzatorem.
Termostat steruje kompresorem w celu zapewnienia żądanej
temperatury.
Termostat może sterować również wentylatorem. W
niektórych przypadkach, w zależności od podłączenia,
wentylator może pracować w sposób ciągły lub cyklicznie
zgodnie z przełączaniem termostatu..
Dostępne są wersje z 3-położeniowym przełącznikiem
sterowania prędkością wentylatora(3-SPEED FAN), z
wyłącznikiem zasilania (ON/OFF) oraz przełącznikiem
grzanie / wyłączenie / chłodzenie (HEAT/OFF/COOL).
Przełączanie grzanie / chłodzenie odbywa się ręcznie za
pomocą suwaka (HEAT/FAN/ COOL) lub (HEAT/OFF/
COOL).
WŁAŚCIWOŚCI
•
•
•
Dwumembranowa konstrukcja czujnika zapewnia
precyzyjną stabilizację temperatury w każdych
warunkach
Nowoczesna i estetyczna obudowa pozwala umieścić
termostat w pomieszczeniach zajmowanych przez
ludzi, zwłaszcza w biurach, urzędach czy hotelach
Modele posiadają funkcję "przewidywania"
(antycypator), która poprawia dokładność regulacji
temperatury zarówno przy ogrzewaniu jak i
chłodzeniu
•
•
•
Termostaty mogą być montowane bezpośrednio na
ścianie lub na standardowej puszce instalacyjnej
Przełączniki suwakowe pozwalają na ręczne
przełączanie trybu pracy oraz prędkości wentylatora
Wyposażenie opcjonalne:
- ograniczniki zakresu temperatury: F42006646-001
- pokrywa zabezpieczająca przed dostępem
niepowołanych osób:
F42008489-001 (nieprzezroczysta),
F42008489-002 (przezroczysta)
PL0R-8405 1998
T6376/T6377 TERMOSTAT POMP CIEPŁA I KLIMATYZATORÓW
DANE TECHNICZNE
Typ
Funkcje dodatkowe
Przełączniki
ON/OFF
Przełącznik
3-biegowy
Wentylator/
auto/
wentylatora
praca ciągła
(SPTT)
(SPDT)
(SPST)
Grzanie/
chłodzenie
(SPDT)
(DPDT)
Grzanie/
wyłączone/
Grzanie/
wentylator/
chłodzenie
chłodzenie
chłodzenie
(DPTT)
(DPTT)
(Aquastat)
✔
T6376B1004
T6377B1003
Grzanie/
chłodzenie
✔
✔
✔
✔
T6377B1011
✔
✔
✔
T6377B1045
✔
✔
✔
o
Zakres nastaw
: 10...30 C, poprzez zmianę położenia
dużego pokrętła
Napięcie
zasilania
: 230 V~, 50...60 Hz
Rodzaj zestyku
: S.P.D.T.
Minimalna
różnica nastaw
temperatury
: 1 C (ogrzewanie i chłodzenie) przy 20 C
dla 50% obciążenia z dołączonym
antycypatorem zmian temperatury
Obciążenie
styków
: 4(2) A, 230 V~
Typowe obciążenie to wentylatory,
zawory strefowe, przekaźniki,
kompresory (o mocy > 0.5 kW muszą
być podłączane przez stycznik.
Bezawaryjna
praca
: Styki 230 V~ więcej niż 100,000 cykli
przy pełnym obciążeniu. Przełączniki
suwakowe więcej niż 6,000 operacji
o
o
Montaż
: Mocowanie bezpośrednio do ściany lub
na standardowej puszce (wkręty są w
komplecie)
Okablowanie
: Maksymalnie 9 wkrętów mocujących
przewody z listwą zaciskową, przekrój
2
przewodu do 1.5 mm
Obudowa
: Dzielona z tworzywa sztucznego
Wymiary
: 85 x 130 x 40 mm (szer x wys x głęb)
Stopień ochrony : IP30
WYMIARY
PL0R-8405 1998
Strefa
Automatyczne
nieczułości
grzanie/
2
Warunki
otoczenia
:
Certyfikaty
: Wyrób spełnia wymogi CE, zgodny z
normami EN60730-1 (1995), EN55014-1
(1997), EN55014-2 (1996).
Aby był zgodny z CE musi być
podłączony wg instrukcji.
o
Temperatura pracy: 0...40 C
o
temperatura składowania: -20 to 50 C
wilgotność 0...90% RH, bez kondensacji
T6376/T6377 TERMOSTAT POMP CIEPŁA I KLIMATYZATORÓW
INSTALACJA
Lokalizacja
Termostat serii XE70 jest elementem regulującym
temperaturę w systemach wentylacji i klimatyzacji. Powinien
być zamocowany w pomieszczeniu, około 1,5 m nad
podłogą, w miejscu przewiewnym aby mierzyć temperaturę
średnią. Unikać należy miejsc wilgotnych, nasłonecznionych,
przeciągu lub bliskości źródeł ciepła/zimna.
Montaż termostatu
Każdy termostat z serii XE70 może być przymocowany
bezpośrednio do ściany lub na standardowej puszce (wg rys.
obok). W komplecie znajdują się wkręty mocujące niezbędne
do instalacji.
Podłączenie termostatu
W górnej części podstawy znajdują się otwory przez które
należy przeciągnąć przewody.
UWAGA !
1. Montaż należy zlecić wykwalifikowanemu
personelowi
2. Przed rozpoczęciem montażu, odłączyć napięce
zasilające
DZIAŁANIE
Przełączniki
Czujnik
Aby uprościć obsługę zastosowano przełączniki suwakowe.
Przełącznik ON/OFF jest głównym przełącznikiem
odłączającym zasilanie termostatu.
Czujnik termostatu zawiera dwie okrągłe, giętkie metalowe
blaszki zgrzane razem na obwodzie i wypełnione mieszaniną
gazu i cieczy, której ciśnienie zmienia się w zależności od
zmian temperatury. Ta podwójna membrana rozszerza się i w
zależności od zmian temperatury w pomieszczeniu,
oddziaływuje na przełącznik migowy, który steruje obwodem
grzania albo chłodzenia.
Przełącznik FAN SPEED pozwala na wybór odpowiedniej
prędkości pracy wentylatora, 1 (mała), 2 (średnia), i 3 (duża).
Przełącznik FAN AUTO/CONT pozwala wybrać rodzaj pracy
wentylatora: ciągły (cont), lub sterowany termostatem (auto).
Przełączniki DPTT HEAT/OFF/COOL i HEAT/FAN/COOL
pozwalają na wybór grzania lub chłodzenia lub wyłączenia
wszystkich wyjść z wyjątkiem wentylatora. W obu
przypadkach wentylator może być sterowany oddzielnie
przełącznikiem ON/OFF lub FAN AUTO/CONT.
Funkcja przewidywania
Zalecane jest podłaczenie “antycypatora” (patrz rysunek
strona 4), zarówno w trakcie grzania jak i chłodzenia.
ZASTOSOWANIE
T6376B T6377B T6377B T6377B
1004
1003
1011
1045
Funkcje
Możliwość
regulacji
Wentylacja
Klimakonwektor 2-rurowy
Klimakonwektor 4-rurowy
Pompa ciepła
Klimatyzator
Ogrzewanie albo chłodzenie
Grzanie / chłodzenie
Zmiana trybu pracy (automat. / ręczna)
Sterowanie wentylatorem (automatyczne
lub ciągłe)
Wybór prędkości wentylatora
Sterowanie zaworem
Sterowanie kompresorem
✔
✔
✔
✔
✔
r
oba
✔
r
c
✔
r
oba
✔
r
oba
✔
✔
✔
✔
✔
✔
✔
✔
✔
✔
✔
✔
a- tryb pracy automatyczny, r- tryb pracy ręczny, c- tryb pracy ciągły
3
PL0R-8405 1998
T6376/T6377 TERMOSTAT POMP CIEPŁA I KLIMATYZATORÓW
PODŁĄCZENIA
ANTYCYPATOR
ANTYCYPATOR
GRZANIE
CHŁO
DZ.
GRZ./
CHŁOD.
CHŁODZ.
ZAWÓR
ZWROTNY
ZAWÓR
ZWROTNY
GRZANIE
GRZ./CHŁOD.
ZAWÓR
ZWROTNY
KOMPRESOR
KOMPRESOR
ZAWÓR
ZAWÓR
WENT.
GRZANIE
WENT.
POMPA CIEPŁA
ANTYCYPATOR
GRZANIE
CHŁODZ.
ZAWÓR
ZWROTNY
ZAWÓR
ZWROTNY
GRZAN./
CHŁOD.
GRZANIE
ZAWÓR
CHŁODZ.
GRZAN./
CHŁODZ.
KOMPRESOR
KOMPRESOR
WENT.
WENT.
POMPA CIEPŁA
GRZAN.
GRZANIE AWAR
CHŁODZ.
KLIMATYZATOR
GRZANIE
MOSTEK
WENT.
