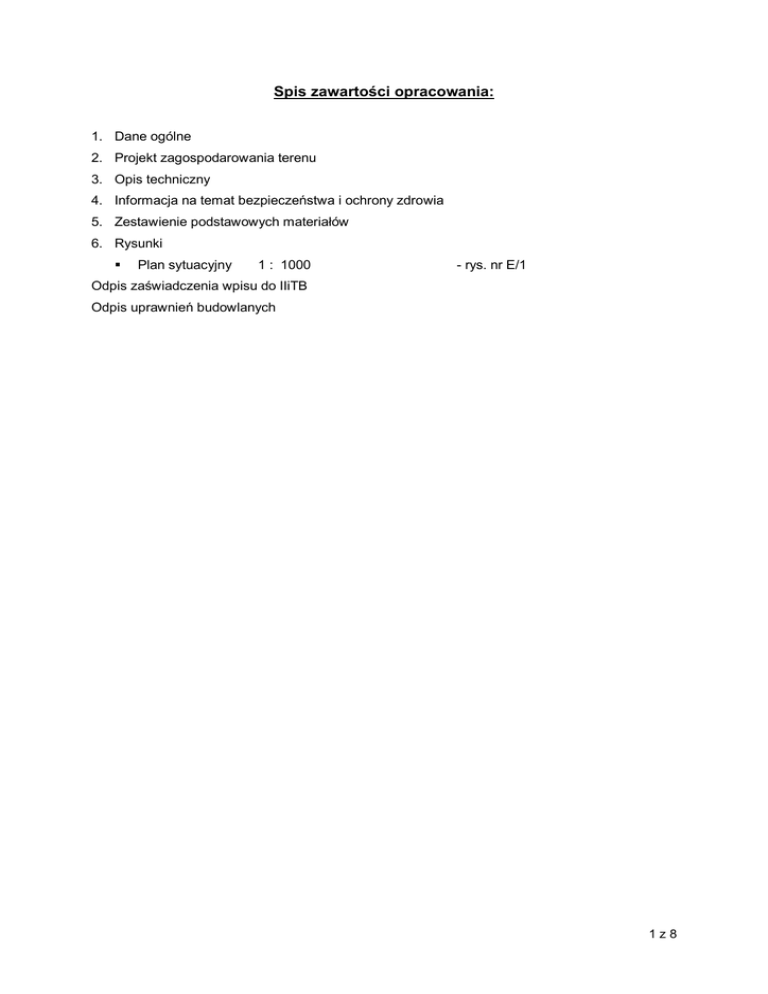

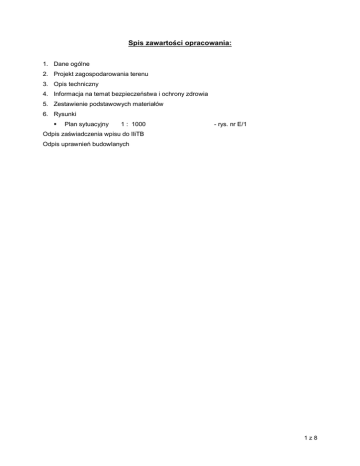

Spis zawartości opracowania:
1. Dane ogólne
2. Projekt zagospodarowania terenu
3. Opis techniczny
4. Informacja na temat bezpieczeństwa i ochrony zdrowia
5. Zestawienie podstawowych materiałów
6. Rysunki

Plan sytuacyjny
1 : 1000
- rys. nr E/1
Odpis zaświadczenia wpisu do IIiTB
Odpis uprawnień budowlanych
1z8
1. Dane ogólne:
1.1
Podstawa opracowania:
a) Umowa zawarta z Urzędem Gminy Zawiercie,
b) Warunki przyłączenia nr wydane przez Rejon Dystrybucji Zawiercie.
c) Obowiązujące przepisy i normy,
d) Katalog do projektowania linii nn z przewodami izolowanymi samonośnymi na żerdziach
wirowanych i ŻN – ENSTO, opracowania Energolinia Poznań.
e) „Zalecenia techniczne dotyczące oświetlenia dróg i ulic” – opracowanie Polskiego
Komitetu Oświetleniowego z 1998r.
f)
Polskie Normy:

PKN-CEN/TR 13201-1 Oświetlenie dróg. Część 1: Wybór klas oświetlenia.

PN-EN 13201-2 Oświetlenie dróg. Część 2: Wymagania oświetleniowe.

PN-EN 13201-3 Oświetlenie dróg. Część 3: Obliczenia parametrów oświetleniowych.
1.2. Zakres opracowania:
Projekt obejmuje swym zakresem wykonanie oświetlenia ul. Stalowników w Zawierciu.
1.3. Materiały wyjściowe do projektowania:
-
warunki techniczne przyłączenia nr WR/703996/11 wydane przez Rejon Dystrybucji
Zawiercie w dniu 29.06.20011r.
2. Projekt zagospodarowania terenu:
1.
Projektowane urządzenia oświetlenia ulicy zlokalizowane jest na działce 119/1.
2.
Teren, na którym projektowana jest linia oświetlenia ulicznego jest objęty miejscowym
planem zagospodarowania przestrzennego Gminy Zawiercie.
3.
linia napowietrzna oświetlenia ulicznego przebiegać będzie w terenie częściowo
uzbrojonym.
4.
Budowa
nowego
odcinka
linii
napowietrznej
oświetlenia
ulicznego
nie
jest
przedsięwzięciem, które mogłoby znacząco oddziaływać na środowisko w znaczeniu
ustawy z dnia 27 kwietnia 2001 Prawo ochrony środowiska (Dz. U. Nr 62, poz. 627 z późn.
zm.). Ze względu na swój charakter, inwestycja służyć będzie poprawie bezpieczeństwa
mieszkańców.
5.
Inwestycja nie ingeruje w stosunki wodno-prawne, postanowienia ustawy z dnia 18 lipca
2001r Prawo wodne (Dz. U. Nr 115, poz. 1229 z późn. zm. ) nie zostanie zastosowane.
6.
Inwestycja nie koliduje z przepisami ustawy z 23 lipca 2003r o ochronie zabytków i opiece
nad zabytkami (Dz. U. Z 003r Nr 162, poz. 1568 ).
7.
Inwestycja jest prowadzona w terenie gdzie nie występują szkody górnicze.
2z8
8.
Część graficzną projektu sytuacyjnego terenu przedstawia rys. E/1.
3. Opis techniczny:
Zgodnie z warunkami przyłączenia nr WR/703996/11 wydanymi przez Rejon Dystrybucji
Zawiercie w dniu 29.06.2011r., zasilanie projektowanego odcinka sieci oświetlenia ulicznego
wykonać z obwodu OŚWIETLENIE ULICZNE [7B0163-R001-O08] ZASILANEGO ze stacji
transformatorowej PROJEKTOWANA [7B0163]
Ze istniejącego słupa wykonać nowy odcinek przyłączą nN oświetlenia ulicznego na słupach
ŻN-10 z przewodami ASXS 2x16mm2 dł. 53mb.
Na projektowanych słupach zabudować oprawy oświetleniowe o mocy 114W (IP66) Linię
napowietrzną wykonać z naprężeniem Go=20-30MPa.
Linię wykonać w oparciu o Katalog do projektowania linii nn z przewodami izolowanymi
samonośnymi na żerdziach wirowanych i ŻN – ENSTO, opracowania Energolinia Poznań.
3.1. Oprawy oświetlenia drogowego oraz słupy oświetleniowe.
W
projektowanej
sieci
oświetlenia
ulicznego
zastosowano
oprawy
spełniające
następujące parametry:

Do oświetlenia drogowego oprawa z lampą wyładowczą sodową:
Charakterystyka oprawy:
- moc oprawy 114W;
- oprawa z układem magnetycznym z dwustopniowym poborem mocy (włącz/wyłącz oraz
redukcja mocy);
- obudowa: odlew aluminiowy;
- klosz: płaskie szkło hartowane (IK08) lub PC (IK10);
- klipsy zamykające: stal nierdzewna;
- odbłyśnik: jednoczęściowy, aluminium anodyzowane;
- IP66 - wymiana źródła światła nie powoduje rozszczelnienia komory osprzętu;
- regulacja strumienia świetlnego poprzez zmianę położenia źródła światła w 14 pozycjach;
- wewnętrzny uchwyt montażowy pozwalający montować oprawę na wysięgniku oraz
bezpośrednio na słupie;
- scx 0,065m2;
- przystosowanie do współpracy z systemem sterowania oświetleniem zewnętrznym;
- wyeliminowana emisja światła przeszkadzającego/zaśmiecającego (certyfikat "Ciemne Niebo);
- układ zasilający wyjmowany bez użycia narzędzi;
3z8
W projektowanej sieci oświetlenia ulicznego zastosowano słupy spełniające następujące
parametry:

Charakterystyka słupa do oświetlenia drogowego:
- słup wykonany zgodnie z normą DIN EN 40-7:2002;
- wysokość słupa 8 m
- długość wysiegnika - 1m
3.2. Ochrona przeciwporażeniowa przed dotykiem pośrednim w sieci oświetleniowej i
rozdzielczej n.n.
W projektowanej sieci oświetlenia ulicznego jako środek ochrony przy dotyku pośrednim
należy zastosować system samoczynnego, szybkiego wyłączenie zasilania dla układu sieci TT.
Wyłączenie zasilania w przypadku uszkodzenia izolacji roboczej realizowane będzie przez
zabezpieczenia nadmiarowo-prądowe, wkładki topikowe BiWts-4-6 A, które zamontowane będą
w oprawach bezpieczników słupowych. Będą on pełnić również zabezpieczenia opraw przed
zwarciami i przeciążeniami.
3.3. Obliczenia:
3.3.1. Obliczenia natężenia oraz równomierności oświetlenia:
Zgodnie z:

PKN-CEN/TR 13201-1 Oświetlenie dróg. Część 1: Wybór klas oświetlenia.

PN-EN 13201-2 Oświetlenie dróg. Część 2: Wymagania oświetleniowe.

PN-EN 13201-3 Oświetlenie dróg. Część 3: Obliczenia parametrów oświetleniowych.
3.4. Organizacja ruchu przy budowie sieci oświetlenia ulicznego.
Wykonać zgodnie z „Instrukcją prowadzenia i oznakowania prac prowadzonych w pasach dróg
publicznych różnych kategorii przez służby zakładów energetycznych lub na ich zlecenia”
opracowaną przez Polskie Towarzystwo Przesyłu i Rozdziału Energii elektrycznej.
3.5. Uwagi końcowe:

Wykonawstwo całego zakresu robót prowadzić zgodnie z ustawą „Prawo budowlane” oraz
obowiązującymi przepisami i normami,

Roboty przy czynnych urządzeniach elektroenergetycznych wykonywać po wyłączeniu spod
napięcia oraz pod nadzorem służb Rejonu Dystrybucji.
4z8

Przed rozpoczęciem robót wykonawca winien powiadomić administratorów sieci uzbrojenia
terenu w celu zapewnienia nadzoru technicznego oraz uzyskać zezwolenie na zajęcie pasa
drogowego.

Po zakończeniu robót należy zgłosić do odbioru-sprawdzenia technicznego, linię oświetlenia
ulicznego wraz z układem pomiarowym do Rejonu Dystrybucji Zawiercie.
4. Informacja na temat bezpieczeństwa i ochrony zdrowia:
Obiekt: oświetlenie ul.Stalowników w Zawierciu.
Temat: "Poprawa bezpieczeństwa mieszkańców miasta Zawiercia poprzez rozbudowę
oświetlenia drogowego”.
Inwestor: Urząd Gminy w Zawierciu.
Budowa oświetlenia ulicznego kablem napowietrznym izolowanym ASXS 2 x 25 mm2
4.1. Zakres robót :

Roboty elektromontażowe - montaż przewodów i opraw oświetleniowych,

Odbiory techniczne , podłączenie do sieci.
4.2. Przewidywane zagrożenia podczas realizacji robót:
W trakcie realizacji robót występuje zagrożenie porażenie prądem elektrycznym.
Prace na czynnych urządzeniach elektroenergetycznych (podłączenie projektowanego odcinka
linii) wykonywać zgodnie z „Instrukcją organizacji bezpiecznej pracy w energetyce“ obowiązującą
w
Przedsiębiorstwie
Sieciowym,
po
wyłączeniu
spod
napięcia
i dopuszczeniu
przez
upoważnionych pracowników.
W trakcie realizacji robót nie przewiduje się wystąpienia zagrożeń wyjątkowych poza
zagrożeniami
typowymi
dla
robót
budowlanych
a
zwłaszcza
dla
prac
przy
linii
elektroenergetycznej.
4.3. Wykaz istniejących obiektów budowlanych na trasie projektowanej linii napowietrznej:
Na trasie linii występuję liczne skrzyżowania i zbliżenia z podziemnym i naziemnym uzbrojeniem
terenu. W tych miejscach prace prowadzić sprzętem ręcznym z zachowaniem szczególnej
ostrożności. W miejscach skrzyżowania z siecią napowietrzną niskiego napięcia prace można
prowadzić pod nadzorem przy wyłączonej linii.
4.4. Sposób prowadzenia instruktażu pracowników:
Wszyscy pracownicy powinni być przeszkoleni w zakresie przepisów BHP przed dopuszczeniem
do pracy. Roboty należy prowadzić zgodnie z zatwierdzonym planem bezpieczeństwa i ochrony
zdrowia sporządzony przez kierownika budowy.
4.5. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom:
o
Rozpoczęcie robót zgłosić do Rejonu Dystrybucji Zawiercie.
5z8
o
Prace
na
czynnych
urządzeniach
elektroenergetycznych
tj.
zawieszenie
i podłączenie projektowanego odcinka linii wykonywać zgodnie z „Instrukcją
organizacji bezpiecznej pracy w energetyce“ obowiązującą w Przedsiębiorstwie
Sieciowym, po wyłączeniu spod napięcia i dopuszczeniu przez upoważnionych
pracowników.
o
Pracownicy wykonujący prace przy urządzeniach energetycznych muszą mieć
odpowiednie świadectwo kwalifikacyjne E dla robót do 1 kV.
o
Inwestycja powinna być prowadzona na podstawie projektu, określającego
położenie instalacji i urządzeń podziemnych i naziemnych, mogących znaleźć się
w zasięgu prowadzonych robót.
o
Wykonywanie robót w bezpośrednim sąsiedztwie sieci elektroenergetycznej
powinno być poprzedzone określeniem przez kierownika budowy bezpiecznej
odległości, w jakiej mogą być one wykonywane od istniejącej sieci i sposobu
wykonywania tych robót.
o
W czasie wykonywania robót miejsca niebezpieczne należy ogrodzić i umieścić
napisy ostrzegawcze.
6z8
5. Wykaz podstawowych materiałów.
Lp.
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
Nazwa materiału
Kabel elektroenergetyczny z żyłami
aluminiowymi 1kV typu ASXS 2x25mm2
Żerdź ŻN-10/300
Belka ustojowa
Uchwyty odciągowe
Uchwyty przelotowe SO 130
Haki wieszakowe SOT
Zacisk odgałęźny SL 11.118
Wysięgnik do słupów jednoramienny
Wysięgnik do słupów dwuramienny
Uchwyty do wysięgnika
Oprawa oświetleniowa II klasa
Przewód typu YDYpżo 3x2,5mm2
Bezpiecznik słupowy SV 29.25
Wkładka topikowa BiWts 4-6A
Zacisk uziemiający
Jedn. miary
Ilość
m
60
szt.
szt.
szt.
szt.
szt.
szt.
szt.
szt.
kpl.
kpl.
m
kpl.
szt.
szt.
2
1
2
1
3
8
1
1
2
3
15
3
3
3
Uwagi
7z8
Tabela zwisów dla kabelka typu ASXS 2x25mm2 III strefa klimatyczna Go=30 MPa
a :
5
10
15
20
25
30
35
40
45
50
55
60
65
70
75
80
-25
0
1
17
44
77
117
165
219
281
349
426
509
600
697
803
915
-15
0
3
22
48
80
120
168
222
283
352
428
512
602
700
805
918
-5
1
7
25
51
84
124
171
225
287
356
432
515
606
703
809
921
0
3
9
27
53
85
125
172
227
288
357
433
517
607
705
810
922
10
5
12
30
56
88
128
175
230
291
360
436
519
610
708
813
925
20
7
15
33
59
91
131
178
233
294
363
439
523
613
711
816
928
30
8
18
36
61
94
134
181
235
297
366
442
525
616
714
819
931
40
9
20
38
64
97
137
184
238
300
369
445
528
619
717
822
934
50
10
22
41
67
100
139
187
241
303
372
448
531
622
720
825
937
60
11
24
43
69
102
142
190
244
306
375
451
534
625
722
828
940
-5SN
5
14
32
57
90
130
177
231
293
362
438
521
612
710
815
927
-5SK
6
17
36
62
95
136
183
237
299
368
444
527
618
716
821
933
Tabela naprężeń dla kabelka typu ASXS 2x25mm2 III strefa klimatyczna Go=30 MPa
a :
5
10
15
20
25
30
35
40
45
50
55
60
65
70
75
80
-25
30
25
6.3
4.4
3.9
3.7
3.5
3.5
3.5
3.5
3.5
3.5
3.4
3.4
3.4
3.4
-15
18
14
5
4
3.7
3.5
3.5
3.5
3.5
3.5
3.4
3.4
3.4
3.4
3.4
3.4
-5
6.5
6.8
4.3
3.7
3.5
3.5
3.5
3.5
3.4
3.4
3.4
3.4
3.4
3.4
3.4
3.4
0
3.7
5.3
4
3.7
3.5
3.5
3.5
3.4
3.4
3.4
3.4
3.4
3.4
3.4
3.4
3.4
10
2.2
3.9
3.5
3.5
3.4
3.4
3.4
3.4
3.4
3.4
3.4
3.4
3.4
3.4
3.4
3.4
20
1.7
3
3.2
3.2
3.2
3.2
3.2
3.4
3.4
3.4
3.4
3.4
3.4
3.4
3.4
3.4
30
1.5
2.7
3
3
3.2
3.2
3.2
3.2
3.2
3.2
3.2
3.2
3.2
3.2
3.4
3.4
40
1.2
2.4
2.7
3
3
3.2
3.2
3.2
3.2
3.2
3.2
3.2
3.2
3.2
3.2
3.2
50
1.1
2.2
2.5
2.9
3
3
3.2
3.2
3.2
3.2
3.2
3.2
3.2
3.2
3.2
3.2
60 -5SN -5SK
1
20.7
30.7
2
30
45.9
2.5
30
49.7
2.7
30
52
3
30
53.4
3
30
54.2
3
30
54.7
3.2
30
55
3.2
30
55.4
3.2
30
55.5
3.2
30
55.7
3.2
30
55.9
3.2
30
56
3.2
30
56
3.2
30
56
3.2
30
56.2
8z8
