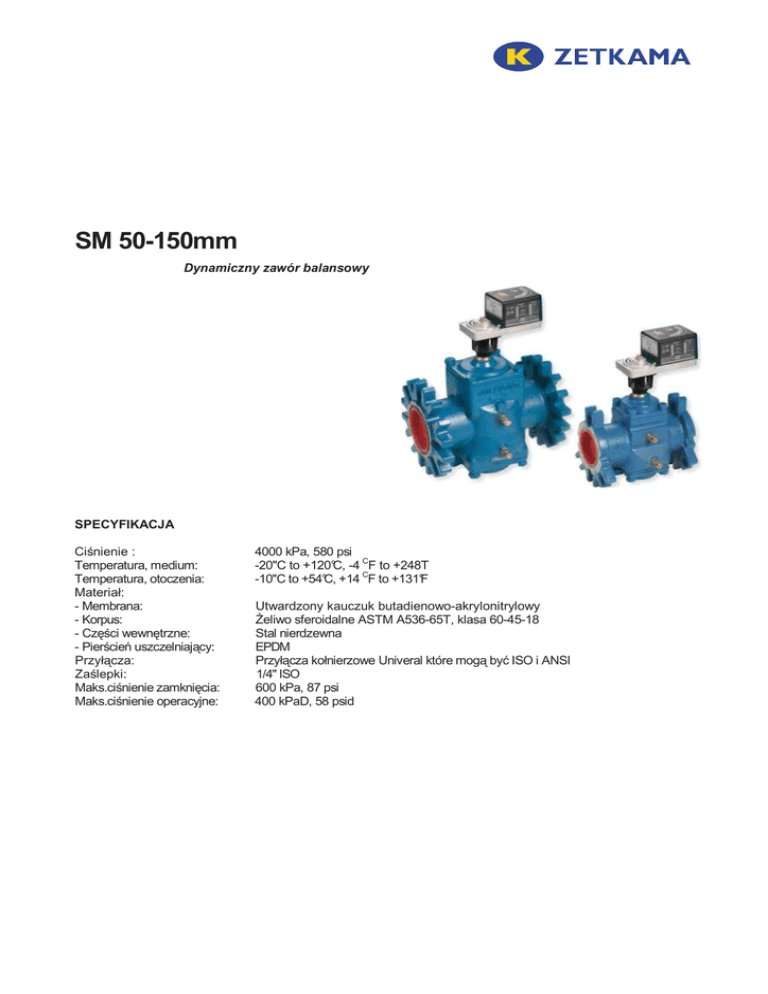

zawór balansowy dynamiczny SM DN 50-150 mm

SM 50-150mm
Dynamiczny zawór balansowy
SPECYFIKACJA
Ciśnienie :
Temperatura, medium:
Temperatura, otoczenia:
Materiał:
- Membrana:
- Korpus:
- Części wewnętrzne:
- Pierścień uszczelniający:
Przyłącza:
Zaślepki:
Maks.ciśnienie zamknięcia:
Maks.ciśnienie operacyjne:
4000 kPa, 580 psi
-20"C to +120°C, -4 CF to +248T
-10"C to +54°C, +14 CF to +131°F
Utwardzony kauczuk butadienowo-akrylonitrylowy
śeliwo sferoidalne ASTM A536-65T, klasa 60-45-18
Stal nierdzewna
EPDM
Przyłącza kołnierzowe Univeral które mogą być ISO i ANSI
1/4" ISO
600 kPa, 87 psi
400 kPaD, 58 psid
WYMIARY I WAGI (NOMINALNE) (wymiary w mm za wyjątkiem uwag)
Model
SM.3.X
DN
L
H1
H2
Waga'
(kg.)
50
224
246
95
13.0
320
290
135
34.0
35.0
(SM.4.3)
422
338
180
61.0
65
80
SM.4X
80
100
SM.5X
125
150
Note 1: Waga zawiera zawór i napęd.
WYBÓR NUMERU MODELU
Wprowadź DN korpusu:
3=50-80mm, 2"-3" 4=80-100mmr 3M"
5=125-150mm, 5"-6"
Wprowadź dP :
0=35-400 kPaD, 5.1-58 psid (tylko SM.3)
1=35-400 kPaD, 5.1-58 psid
2=60/80-400 kPaD,8.7;i1.6-58 psid
3=60-400 kPaD, 8.7-58 psid (tylko SM.4)
Wprowadź rodzaj wyposaŜenia (króćce pom.):
B= króćce pomiarowe ciśnienia/temp. (standard)
Wybierz napęd:
3=wyświtlacz 4=system bezpieczeństwa i wyświetlacz
Przykład: SM 3.1 B.4=SM 2"-3" dla 5 1-58 psid z zaworkami ciśnienia/temperatury z napędem z
systemem bezpieczeństwa z wyświetlaczem.
Nota 2: Numer modelu i zakres ciśnienia są wskazane na etykiecie przyczepionej do zaworu.
SPECYFIKACJA NAPĘDU
Napięcie zasilania:
Pobór mocy:
Częstotliwość:
Wejście:
Wyjście:
Czas obrotu:
Łącznik elektryczny:
Kierynek ruchu:
Wilgotność:
Materiał obudowy:
Izolacja obudowy:
24V AC or 30V DC
20VA@26VAC
50/60 HZ
2-10VDC,4-20mA,
3-punktowy lub PWM
2-10VDCor4-20mA
150 sekund
(od zamknięcia do pełnego
otwarcia)
15mm przelotka
Dwu-kierunkowy
Całkowicie otulona
elektroniczna deska
Aluminium
IP42
3-punktowy
#1:wł/wył ■ normalne zamknięcie/otwarcie
#2: wł/wył – zamknięcie/otwarcie zsystemem bezpieczeństwa
i#3: wł/wył- PWMtryb 0.1..5.0.1..25 SECRETARY.
OSTRZEśENIE: NIE PRZESTAWIAĆ GDY JEST WŁĄCZONY DO SIECI
wł .
wył'
TABELA WARTOŚCI PRZEPŁYWU
Model
DN
mm
SM.3.0
SM.3.1
SM.3.2
SM.4.1
Zakres regulacji
inch
kPaD
psld
50
2”
35-400
5.1-58
65
2 1/2"
35-400
80
3”
50
2”
65
2 1/2"
80
3”
50
2”
65
2 1/2"
80
3"
80
3"
100
4"
Maks nastawa
l/s
Min.nastawa
l/h
GPM
l/s
4.16
15000
66.0
5.1-58
7.15
25700
80-400
11.6-58
9.88
35-400
5.1-58
60-400
Odcięcie wycieku
l/h
GPM
148
5310
23.4
wyciek<0.2%3Kvs,
Kvs=24 m /h
113
2.57
9240
40.7
wyciek<0.2% Kvs,
3
Kvs=39.5 m /h
35600
157
3.55
12800
56.3
9.38
33800
149
3.49
12600
55.4
8.7-58
14 2
51000
225
4.73
17000
75.0
wyciek<0.2% 3Kvs,
Kvs=58.3 m /h
80
3"
100
4"
SM.4.3
80
3"
60-400
8.7-58
202
72700
320
3.68
13300
58.3
SM.5.1
100
125
4"
5"
wyciek <0.2% of Kvs,
3
Kvs=89 m /h
35-400
5.1-58
23.3
83800
369
6.48
23300
103
6"
5"
wyciek <0.2% of Kvs,
3
Kvs=132,3 m /h
SM.5.2
150
125
60-400
8.7-58
29.5
106000
468
710
25600
113
150
6"
SM.4.2
przepływu (l/s)
Nastawa
TABELA WARTOŚCI PRZEPŁYWU - DLA DN50-DN80
MAKS.WARTOŚĆ PRZEPŁYWU
3fr400kPaD
5.1-58 psid
Zawór DN50-DN80
35400 kPaD
5.1-58 psid
SM.3.0
l/s
I/h
SM.3.1
GPM l/s
l/h
przełącznik
2"-3"
80-400 kPaD
11.6-58 psid
Maks.wartość
przepływu DIP
ustawienie przełącznika
SM.3.2
GPM l/s
l/h
GPM
1
2
3
4
5
6
Obroty trzpienia
od zamknięcia
Obroty
Przykład na ilustracji
powyŜej: ON-OFF-ON-ONOFF-OFF
co daje maks.przepływ:
SM.3.0-4.16 l/s, SM.3.1 7.15 l/s i SM.3.2 - 9.88 l/s
(obrotów 6.0).
Dokładność: ±5% wartości kontrolowanego przepływu lub ±2% wartości maks. przepływu.
FLOW RATE SETTING - VALVE SIZE DN80 AND DN100
MAKS.WARTOŚĆ PRZEPŁYWU
35-400kPaD
5.1-58 psid
Zawór DN50-DN80 2"-3"
60-400 kPaD
8.7-58 psid
SM.4.1
l/s
|
l/h | GPM
SM.4.2
l/S
| l/h
| GPM
60-400 kPaD
8.7-58 psid
Maks.wartość przepływu DIP
ustawienie przełącznika
Obroty trzpienia
od zamknięcia
SM.4.3
l/s
| l/h
| GPM
1 | 2 | 3 | 4 | 5 | 6
Obroty
Przykład na ilustracji
powyŜej: ON-OFF-ON-ONOFF-OFF
co daje maks.przepływ:
SM.4.1-9.38 l/s, SM.4.2 14.2 l/s i SM.4.3 – 20.2 l/s
(obrotów 6.0).
Dokładność: ±5% wartości kontrolowanego przepływu lub ±2% wartości maks.przepływu.
TABELA WARTOŚCI PRZEPŁYWU - DN125 I DN150
Maks. wartość przepływu
Zawór: DN125 and DN150 5"-6"
3&400 kPaD
KMDO kPaD
5.1-58 psid
8.7-58 psid
I/s
SM.5.1
I l/h I GPM
l/s
SM.5.2
I l/h I GPM
Maks.wartość
przpeływu DIP
ustawienia przełącznika
Obroty trzpienia
od zamknięcia
1 I 2 | 3| 4 I 5| 6
Obroty
. = DtP-Switch
Przykład na ilustracji
powyŜej: ON-OFF-ON-ONOFF-OFF
Co daje maks.przepływ:
SM.5.1-23.3 l/s i SM.5.229.5 l/s (obrotów 6.0).
Dokładność: ±5% wartości kontrolowanego przepływu lub ±2% wartości maks.przepływu.
OGÓLNA CHARAKTERYSTYKA
SM są automatycznymi zaworami równowaŜącymi przepływ, dwu-droŜny, akceptuje sygnał cyfrowy bądź
analogowy wejścia. Zawory odbierają 2-1OV DC, 4-20 mA, cyfrowy 3 punktowy lub PWM sygnał wejścia. KaŜdy
zawór ma nastawę maksymalnej wartości przepływu pozwalającą na ograniczenie przepływu i równowaŜenie
w wymiennikach bądź strefach kontrolowanych przez zawór.
Wszystkie napędy SM oparte są na mikro-procesach bazujących na samo-kalibracji.
Zawory są międzykołnierzowe. Dostępne są w trzech róŜnych wymiarach.
SPECYFIKACJA OGÓLNA
1. AUTOMATYCZNY ZAWÓR BALANSOWY SM
1.1. Klient powinien instalować zawór zgodnie z rysunkiem.
1.2. Zawór jest elektrycznym, dynamicznym, 2 droŜnym urządzeniem kontrolnym.
1.3. Automatyczny zawór balansowy będzie równowaŜył przepływ, niezaleŜnie od wahającego się ciśnienia.
1.4. Ustawienie maksymalnego przepływu jest do 51 róŜnych nastaw w zaleŜności od rozmiaru zaworu.
2.
NAPĘD ZAWORU
2.1. Obudowa napędu zaworu jest znamionowa IP42.
2.2. Napęd jest z silnikiem 24V AC lub 30V DC, i odbiera 2-10V DC, 4-20 mA,
3-punktowy lub modulacyjny elektryczny sygnał.
2.3. Napęd jest zdolny do przekazania 4-20 mAor2-10V DC sprzęŜenia sygnału zwrotnego do układu
sterowania.
2.4. Opcjonalnie jest dostępny system bezpieczeństwa na wypadek przerwania dopływu energii.
2.5. LED umieszczony jest zewnętrznie co umoŜliwia odczyt aktualnej pozycji zaworu I maksymalnej pozycji
zaworu 3.
3.
KORPUS ZAWORU
3.1. Korpus jest z Ŝeliwa sferoidalnego ASTM A536-65T, klasy 60-+5-18 dla min 4000 kPa i +120°C.
3.2. Korpus jest do instalacji międzykołnierzowej.
3.3. Opcjonalnie króćce pomiarowe ciśnienia/temperatury do weryfikacji wielkości przepływu dostępne
dla wszystkich DN zaworu.
3.4. Karta identyfikacyjna jest dołączona do kaŜdego zaworu; zawiera numer części, datę produkcji, zakres
ciśnienia. Karty identyfikacyjne są aluminiowe w rozmiarze 50mm x 25mm.
4
REGULATOR PRZEPŁYWU/ AUTOMATYCZNE URZĄDZENIE RÓWNOWAśĄCE
4.1. Regulator przepływu jest ze stali nierdzewnej i utwardzonego kauczuku butadienowo – równowaŜy
przepływ z dokładnością ±5% wartości nominalnego przepływu ±2% wartości maksymalnego
przepływu
PRZYKŁAD ZASTOSOWANIA
- powrót
powrót
wymiennik
wymiennik
dostawa
- dostawa
ZMIANY
Zetkama nie odpowiada za błędy w wersji drukowanej..
