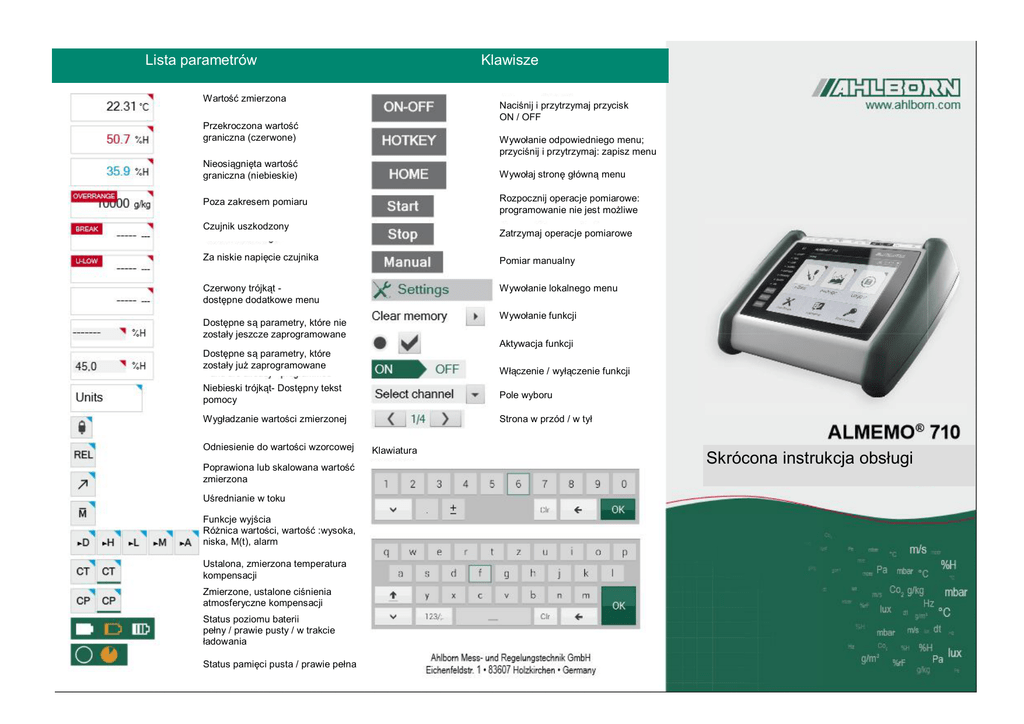

Instrukcja obsługi -skrócona Almemo 710

Lista parametrów
Klawisze
Wartość zmierzona
Naciśnij i przytrzymaj przycisk
ON / OFF
Przekroczona wartość
graniczna (czerwone)
Wywołanie odpowiedniego menu;
przyciśnij i przytrzymaj: zapisz menu
Nieosiągnięta wartość
graniczna (niebieskie)
Wywołaj stronę główną menu
Poza zakresem pomiaru
Rozpocznij operacje pomiarowe:
programowanie nie jest możliwe
Czujnik uszkodzony
Zatrzymaj operacje pomiarowe
Za niskie napięcie czujnika
Pomiar manualny
Czerwony trójkąt dostępne dodatkowe menu
Wywołanie lokalnego menu
Wywołanie funkcji
Dostępne są parametry, które nie
zostały jeszcze zaprogramowane
Aktywacja funkcji
Dostępne są parametry, które
zostały już zaprogramowane
Włączenie / wyłączenie funkcji
Niebieski trójkąt- Dostępny tekst
pomocy
Pole wyboru
Wygładzanie wartości zmierzonej
Strona w przód / w tył
Odniesienie do wartości wzorcowej
Poprawiona lub skalowana wartość
zmierzona
Uśrednianie w toku
Funkcje wyjścia
Różnica wartości, wartość :wysoka,
niska, M(t), alarm
Ustalona, zmierzona temperatura
kompensacji
Zmierzone, ustalone ciśnienia
atmosferyczne kompensacji
Status poziomu baterii
pełny / prawie pusty / w trakcie
ładowania
Status pamięci pusta / prawie pełna
Klawiatura
Skrócona instrukcja obsługi
Symbole i struktura menu urządzenia ALMEMO 710
Czujniki
Wyświetlacz
Przegląd
czujnika
Lista
kanałów
Kanały czujnika
Ustawienia
czujnika
Parametry kanału
Wyświetlanie wszystkich
wartości
Opis kanału
Wygładzenie wart.
zmierzonej
Moduł uśredniania
Parametr cyklu
Min. napięcie czujnika
Poziom blokady
Wartości graniczne-min./
maks.
Funkcje kanałów
Działania w przypadku
Tryb opisu kanału
przekroczenia wartości
Wygładzenie wart.
granicznych
zmierzonej
Przekaźniki-maks./min.
Wartości maks./min.
Analog- rozpoczęcie/
Funkcje uśredniania
zakończenie
Wyjście wartości
Wartość bazowa
zmierz.
Współczynnik
Blokada kanału
Przesunięcie przecinka
Wartości graniczne
Działania w przypadku Punkt zero
Przyrost
przekroczenia
Jednostki
wartości granicznych
Funkcje wyjścia
Wyjście analogowe
Zakres
Skalowanie wartości
Referencyjne punkty odKorekta wartości
niesienia
Jednostki
Multiplekser
Zakres
Sygnalizacja
Sygnalizacja
Kalibracja Offsetu
Kompensacja
Współczynnik kalibracji
Rejestrator
Wykres
słupkowy
Wykres
liniowy
Ustawienia wyświetlacza
Kanały
Skalowanie
Kanał
pomiarowy
Kreator
Rejestrator
Wartość graniczna
Skalowanie
Regulacja dwupunktowa
Funkcje uśredniania
Przepływ objętościowy
Wyjście analogowe
Skale i kanały:
Kanały
Kolory
Jednostki
Skalowanie osi
Lewy
Prawy
Oś czasu
Opcje wyświetlacza
Siatka
Menu
użytkownika
Dodawanie
Nazwa
Szablon
Wybór funkcji
Wybór kanału
Edycja
Rejestracja
danych
Ustawienia
Wyjście
Rejestrator danych 1
Współczynnik konwersji
Skanowanie cyklu
Cykl wyjścia
Rejestrator danych 2
Moduł skanowania
Nazwa pliku
Numer
Komentarze
Rejestrator danych 3
Moduł rozpoczęcia
Moduł zakończenia
Rejestrator danych 4
Pamięć całkowita
Pamięć wolna
Pamięć kołowa
Czyszczenie pamięci
Główne
ustawienia
urządzenia
Ustawienia czujnika
Kanały, Zakresy
Konfiguracja czujnika D6,
D7
Dane kalibracji
Funkcje kanałów
Ustawienia wyświetlacza
Rejestratory danych 1-4
Moduły wyjścia
Blokada funkcji
Ustawienia urządzenia
Komunikacja
Makra
Parametry operacji
Kompensacja
Dane kalibracji
Główne ustawienia
urządzenia
Funkcje blokady
Blokada funkcji
Blokowanie menu
Informacja Zasilanie
Pamięć
Zasilanie
Pamięć
