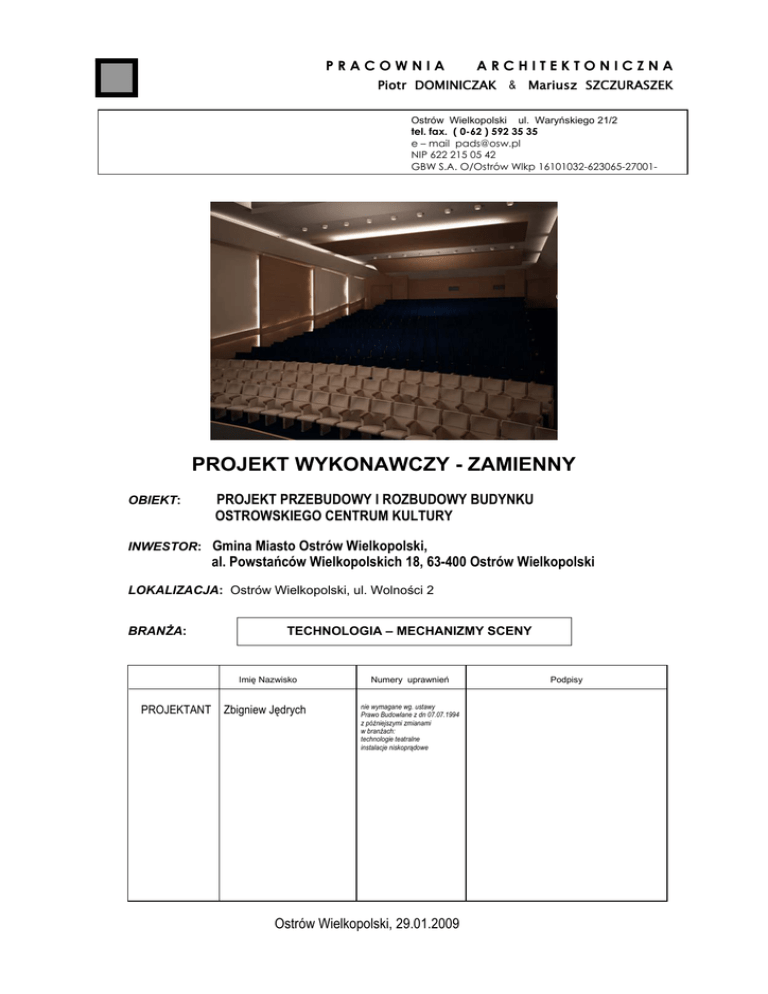

projekt wykonawczy - zamienny

PRACOWNIA
ARCHITEKTONICZNA
Piotr DOMINICZAK & Mariusz SZCZURASZEK
Ostrów Wielkopolski ul. Waryńskiego 21/2
tel. fax. ( 0-62 ) 592 35 35
e – mail [email protected]
NIP 622 215 05 42
GBW S.A. O/Ostrów Wlkp 16101032-623065-27001-
PROJEKT WYKONAWCZY - ZAMIENNY
OBIEKT:
PROJEKT PRZEBUDOWY I ROZBUDOWY BUDYNKU
OSTROWSKIEGO CENTRUM KULTURY
INWESTOR: Gmina Miasto Ostrów Wielkopolski,
al. Powstańców Wielkopolskich 18, 63-400 Ostrów Wielkopolski
LOKALIZACJA: Ostrów Wielkopolski, ul. Wolności 2
BRANŻA:
TECHNOLOGIA – MECHANIZMY SCENY
Imię Nazwisko
PROJEKTANT Zbigniew Jędrych
Numery uprawnień
nie wymagane wg. ustawy
Prawo Budowlane z dn 07.07.1994
z późniejszymi zmianami
w branżach:
technologie teatralne
instalacje niskoprądowe
Ostrów Wielkopolski, 29.01.2009
Podpisy
ZAWARTOŚĆ TECZKI
1. Opis techniczny
2. Rysunki
2,1
2,4
2,5
2,6
2,7
2,8
2,9
Schemat blokowy
Rzut poziomu parteru – rozmieszczenie kaset
Rzut poziomu II galerii sceny – rozmieszczenie kaset
Rzut poziomu stropu technicznego
Rzut rozmieszczenia wyciągów linowych
Rzut poziomu stropu technicznego
Przekrój
I. OPIS TECHNICZNY
Na rysunkach1 i 2 pokazano schematy blokowe połączeń urządzeń mechanizmów sceny.
Rozmieszczenie rozdzielnic i kaset sterowniczych pokazano na rysunkach 3 do 7.
Usytuowanie mechanizmów sceny pokazano na rysunkach 8 do 10.
Zgodnie z przyjętymi założeniami, scena będzie wyposazona w mechanizmy umożliwiające
wszechstronne wykorzystanie do prezentacji:
- własnych spektakli teatralnych
- występów gościnnych zespołów teatralnych w oprawie scenograficznej dostosowanej
do warunków przestrzennych i technicznych sceny
- konferencji
- występów estradowych
- koncertów i recitali
- imprez o charakterze społecznym, kulturalnym, oświatowym, akademii, odczytów, itp.
z możliwością ich uatrakcyjnienia
- pokazów mody
Dla spełnienia powyższych funkcji obiekt należy wyposażyć w mechanizmy sceniczne opisane
poniżej.
1. WIDOWNIA
a. Wyciąg linowy prosceniczny
Do lin stalowych podczepiona jest rura stalowa wyciągu.
Wyciąg przeznaczony do zamontowania projektorów teatralnych,
dodatkowo wyposażony w kosz kablowy.
Napęd wyciągu elektryczny, nieregulowany, prędkość ruchu wyciągu 0,1m/sek.
Dane techniczne mostu prosceniowego:
- szerokość 7,60m, wysokość ok. 0,6m
- ciężar mostu – urządzenia do 500kg + ciężar własny
- skok mostu – 4,5 m
- minimalne opuszczenie – 1m od poziomu sceny
- napęd elektryczny bez przeciwwag
- napęd usytuowany na belce nad proscenium
- koła przewojowe i koło zbiorcze umieszczone na belce nad proscenium
b. Wyciąg linowy ekranu kinowego
Do lin stalowych podczepiona jest rura stalowa wyciągu, a do niej zamontowana konstrukcja
ekranu kinowego.
W przypadku zamontowania kurtyny formatującej napędem elektrycznym do konstrukcji
ekranu, wyciąg wyposażony musi być w kosz kablowy.
Koła przewojowe zamontowane do belek stalowych usytuowanych nad proscenium.
Napęd zainstalowany na półce nad proscenium.
Dane techniczne wyciągu ekranu kinowego:
- napęd elektryczny, nieregulowany
- prędkość ruchu wyciągu 0,1 m/s
- skok trawersu – 6,5m
- minimalne opuszczenie – 1,5 m – dolna część wyciągu, od poziomu sceny
- ciężar wyciągu – obciążenie max. 250 kg + ciężar własny
- długość rury wyciągu linowego – 10 m
2. PORTAL SCENY
Mechanizm kurtynowy
Mechanizm kurtynowy przesuwany na prowadnicach aluminiowych, zamontowanych
uchwytami do dolnej krawędzi mostu portalowego.
Prowadnice wyposażone w wózki jezdne, do których montowana jest kurtyna główna.
Mechanizm kurtynowy z napędem elektrycznym i naprężaczem liny napędowej.
Obsługa mechanizmu kurtynowego z kasety przy stanowisku inspicjenta.
- długość prowadnic 11,30 m
- wózki na prowadnicach rozstawione co 0,2 m.
3. SCENA
a. Mosty oświetleniowe
W przestrzeni sceny znajdują się dwa mosty oświetleniowe:
- horyzontowy
- kontrowy
Są to konstrukcje stalowe, przestrzenne, zawieszone na linach stalowych.
Elementy poziome mostów wykonane z rur o średnicy 52 mm.
Mosty są wyposażone w kosze kablowe.
Dane techniczne mostu horyzontowego:
- szerokość 7,60m, wysokość ok. 1,5m, głębokość 0,6 m
- ciężar mostu – urządzenia do 500kg + ciężar własny
- skok mostu – 8 m
- minimalne opuszczenie – 1m od poziomu sceny
- napęd elektryczny bez przeciwwag
- napęd usytuowany na stropie technicznym
- koła przewojowe i koło zbiorcze umieszczone na poziomie stropu technicznego
Dane techniczne mostu kontrowego:
- szerokość 7,60m, wysokość 0,9m, głębokość 0,6 m
- ciężar mostu – urządzenia do 500kg + ciężar własny
- skok mostu – 9 m
- minimalne opuszczenie – 1m od poziomu sceny
- napęd elektryczny bez przeciwwag
- napęd usytuowany na stropie technicznym
- koła przewojowe i koło zbiorcze umieszczone na poziomie stropu technicznego
b. Wyciągi linowe dekoracji
Przeznaczone do podwieszenia elementów dekoracji miękkich i twardych.
Na linach stalowych zawieszona jest rura stalowa o średnicy 52 mm i długości 8,65 m
Przewidziano łącznie 13 wyciągów
Dane techniczne linowego wyciągu dekoracji:
- długość - 8,65 m
- ciężar mostu – obciążenie maksymalne do 250kg + ciężar własny
- napęd elektryczny, nieregulowany, napędy umieszczone na stropie technicznym
- koła przewojowe wyciągów zamontowane na stropie technicznym
- skok rury wyciągu – 10 m
- minimalne opuszczenie – 1 m od poziomu sceny
- max podnoszenie – 1 m od stropu technicznego
c. Mechanizm kulisowy
Mechanizm zamontowany do rury wyciągu linowego lub do poręczy galerii.
Ruchome ramie mechanizmu umożliwia ustawienie kulis pod dowolnym kątem.
Uwagi:
Ze względu na konieczność dopasowania urządzeń do istniejącej części mechanizmów
wyciągów, szczegółowe parametry wykonawcze należy opisać w projekcie powykonawczym.
5x LgY 16
5x LgY 10
3x YStY 61x1
STYCZNIK GŁÓWNY
3x YStY 61x1
KSMS -1
KASETA STEROWANIA
poziom sceny
KASETA
PRZENOŚNA
KP-SP
KASETA STEROWANIA
galeria boczna sceny
KASETA
PRZENOŚNA
YStY 10x1
YStY 10x1
RMS 2 ROZDZIELNIA
MECHANIZMY SCENY
RMS 1 ROZDZIELNIA
MECHANIZMY SCENY
YStY 61x1
YDY 5x1,5
YDY 5x1,5
YDY 5x1,5
YDY 5x1,5
KSMS -2
KASETA STEROWANIA
MOSTU OŚWIETL.
NA WIDOWNI
proscenium
STROP TECHNICZNY STRONA PRAWA
MOST OŚWIETLENIOWY
PROSCENICZNY
belka nad proscenium
WYCIĄG EKRANU
KINOWEGO
belka nad proscenium
WYCIĄG 12
MOST OŚWIETLENIOWY
HORYZONTOWY
WYCIĄG 7
WYCIĄG 9
WYCIĄG 6
WYCIĄG 4
WYCIĄG 13
WYCIĄG 2
WYCIĄG 11
WYCIĄG 10
WYCIĄG 8
MOST OŚWIETLENIOWY
KONTROWY
WYCIĄG 3
WYCIĄG 5
WYCIĄG 1
KSMS -3
KASETA STEROWANIA
EKRANU KINOWEGO
proscenium
STROP TECHNICZNY STRONA LEWA
TECHNOLOGIA - MECHANIZMY SCENY
Zbigniew Jędych
Data: 12’2008
2.1
RMS-II rozdzielnia mech. sceny
13 12 11
MH
10 9
8
7
MK
6
5
4
3
2
1
wejście
na strop
techniczn
RMS-I rozdzielnia mech. sceny
TECHNOLOGIA - MECHANIZMY SCENY
RZUT - STROP TECHNICZNY
Zbigniew Jędych
Data: 12’2008
2.6
koła zbiorcze na konstrukcji stalowej
zamontowanej 1m nad stropem technicznym
liny przechodzą do bębnów nawojowych
napędów umieszczonych nad kołami
13 12 11
MH
10 9
8
7
MK
6
5
4
3
2
1
koła przewojowe
lin nośnych
belki stalowe
pod koła
przewojowe
z wyciągami
linowyni
koła zbiorcze na konstrukcji stalowej
zamontowanej 1m nad stropem technicznym
liny przechodzą do bębnów nawojowych
napędów umieszczonych nad kołami
TECHNOLOGIA - MECHANIZMY SCENY
RZUT - STROP TECHNICZNY - poz +13,15
Zbigniew Jędych
Data: 12’2008
2.8
