★ Uwaga: należy odróżnić ID od częstotliwości nadawania.

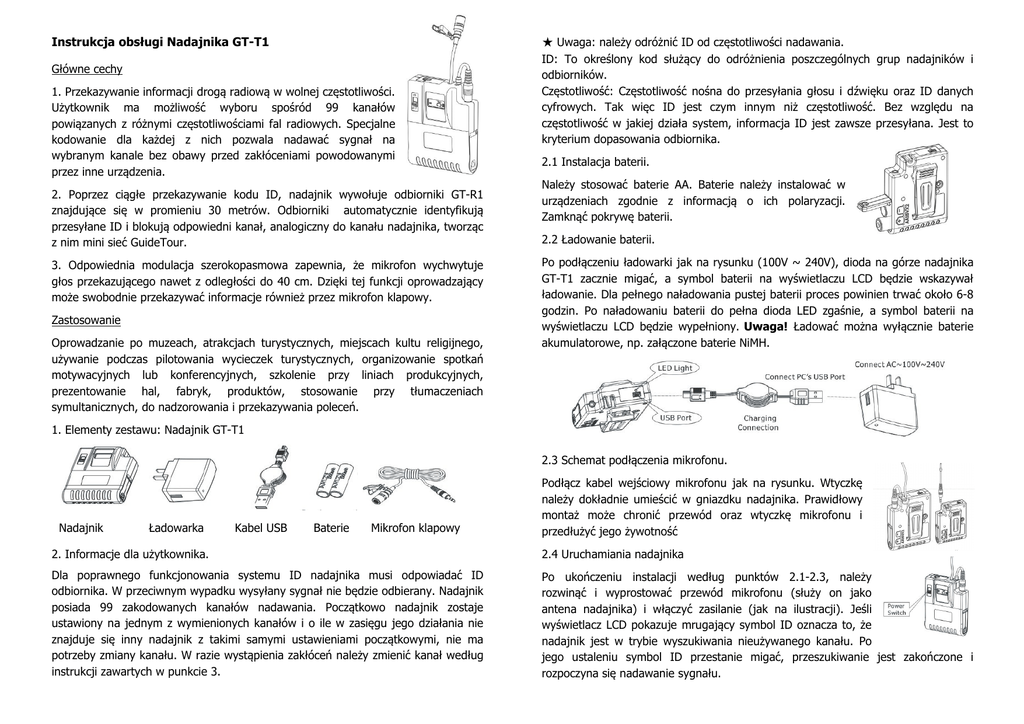

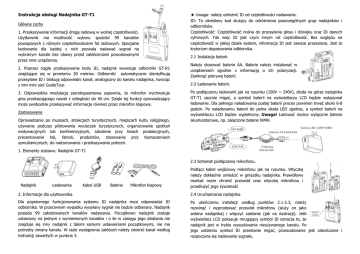

Instrukcja obsługi Nadajnika GT-T1
Główne cechy
1. Przekazywanie informacji drogą radiową w wolnej częstotliwości.
Użytkownik ma możliwość wyboru spośród 99 kanałów
powiązanych z różnymi częstotliwościami fal radiowych. Specjalne
kodowanie dla każdej z nich pozwala nadawać sygnał na
wybranym kanale bez obawy przed zakłóceniami powodowanymi
przez inne urządzenia.
2. Poprzez ciągłe przekazywanie kodu ID, nadajnik wywołuje odbiorniki GT-R1
znajdujące się w promieniu 30 metrów. Odbiorniki automatycznie identyfikują
przesyłane ID i blokują odpowiedni kanał, analogiczny do kanału nadajnika, tworząc
z nim mini sieć GuideTour.
3. Odpowiednia modulacja szerokopasmowa zapewnia, że mikrofon wychwytuje
głos przekazującego nawet z odległości do 40 cm. Dzięki tej funkcji oprowadzający
może swobodnie przekazywać informacje również przez mikrofon klapowy.
Zastosowanie
Oprowadzanie po muzeach, atrakcjach turystycznych, miejscach kultu religijnego,
używanie podczas pilotowania wycieczek turystycznych, organizowanie spotkań
motywacyjnych lub konferencyjnych, szkolenie przy liniach produkcyjnych,
prezentowanie hal, fabryk, produktów, stosowanie przy tłumaczeniach
symultanicznych, do nadzorowania i przekazywania poleceń.
ID: To określony kod służący do odróżnienia poszczególnych grup nadajników i
odbiorników.
Częstotliwość: Częstotliwość nośna do przesyłania głosu i dźwięku oraz ID danych
cyfrowych. Tak więc ID jest czym innym niż częstotliwość. Bez względu na
częstotliwość w jakiej działa system, informacja ID jest zawsze przesyłana. Jest to
kryterium dopasowania odbiornika.
2.1 Instalacja baterii.
Należy stosować baterie AA. Baterie należy instalować w
urządzeniach zgodnie z informacją o ich polaryzacji.
Zamknąć pokrywę baterii.
2.2 Ładowanie baterii.
Po podłączeniu ładowarki jak na rysunku (100V ~ 240V), dioda na górze nadajnika
GT-T1 zacznie migać, a symbol baterii na wyświetlaczu LCD będzie wskazywał
ładowanie. Dla pełnego naładowania pustej baterii proces powinien trwać około 6-8
godzin. Po naładowaniu baterii do pełna dioda LED zgaśnie, a symbol baterii na
wyświetlaczu LCD będzie wypełniony. Uwaga! Ładować można wyłącznie baterie
akumulatorowe, np. załączone baterie NiMH.
1. Elementy zestawu: Nadajnik GT-T1
2.3 Schemat podłączenia mikrofonu.
Nadajnik
Ładowarka
Kabel USB
Baterie
Mikrofon klapowy
Podłącz kabel wejściowy mikrofonu jak na rysunku. Wtyczkę
należy dokładnie umieścić w gniazdku nadajnika. Prawidłowy
montaż może chronić przewód oraz wtyczkę mikrofonu i
przedłużyć jego żywotność
2. Informacje dla użytkownika.
2.4 Uruchamiania nadajnika
Dla poprawnego funkcjonowania systemu ID nadajnika musi odpowiadać ID
odbiornika. W przeciwnym wypadku wysyłany sygnał nie będzie odbierany. Nadajnik
posiada 99 zakodowanych kanałów nadawania. Początkowo nadajnik zostaje
ustawiony na jednym z wymienionych kanałów i o ile w zasięgu jego działania nie
znajduje się inny nadajnik z takimi samymi ustawieniami początkowymi, nie ma
potrzeby zmiany kanału. W razie wystąpienia zakłóceń należy zmienić kanał według
instrukcji zawartych w punkcie 3.
Po ukończeniu instalacji według punktów 2.1-2.3, należy
rozwinąć i wyprostować przewód mikrofonu (służy on jako
antena nadajnika) i włączyć zasilanie (jak na ilustracji). Jeśli
wyświetlacz LCD pokazuje mrugający symbol ID oznacza to, że
nadajnik jest w trybie wyszukiwania nieużywanego kanału. Po
jego ustaleniu symbol ID przestanie migać, przeszukiwanie jest zakończone i
rozpoczyna się nadawanie sygnału.
3. Zmiana kanału ID.
Cyfrowe ID jest ustalone dla każdego urządzenia w
procesie produkcji. O ile w zasięgu jego działania nie
znajduje się inny nadajnik z takimi samymi
ustawieniami początkowymi, nie ma potrzeby zmiany
kanału. Podstawową zasadą funkcjonowania systemu
jest dopasowanie ID Nadajnika GT-T1 oraz Odbiorników GT-R1. W razie potrzeby
dostrojenia system oferuje dwie proste metody zmiany ID.
Automatyczne ustawianie ID
I. Operacje na Nadajniku GT-T1:
A. Zainstaluj baterie oraz mikrofon (jako antenę nadajnika).
B. Przytrzymując przycisk ID umieszczony z tyłu nadajnika włącz urządzenie.
C. Naciskając przycisk ID wybierz kanał, którego chcesz używać
(od 1 do 99).
D. Po ustawieniu wybranego kanału nadajnik automatycznie go zablokuje po 3 sek.
od momentu ostatniego wciśnięcia przycisku ID.
II. Operacje na Odbiorniku GT-R1
A. Zainstaluj baterie oraz słuchawki (jako antenę odbiornika).
B. Trzymając przycisk "-" uruchom odbiornik. Gdy na wyświetlaczu
pokaże się symbol baterii puść przycisk "-". W odległości do 30
metrów od nadajnika, odbiornik zablokuje odpowiedni kanał i
utworzy mini sieć z nadajnikiem.
III. Po zakończeniu ustawiania identyfikatora zarówno na nadajniku jak i odbiorniku,
urządzenia należy wyłączyć dla zapisania nowych ustawień i uruchomić ponownie,
aby przejść do normalnego trybu pracy.
Ręczne ustawianie ID
Trzymając przycisk "+" uruchom Odbiornik GT-R1. Gdy na
wyświetlaczu pokaże się mrugający symbol ID puść przycisk "+".
W trybie ustawienia ID każde naciśnięcie przycisku "+"
powoduje zmianę kanału o 1 w górę, , a każde naciśnięcie
przycisku "-" powoduje zmianę o 10 kanałów w górę. Po
ustawieniu wybranego kanału nadajnik automatycznie go zablokuje po 3 sekundach,
od momentu ostatniego wciśnięcia przycisku "+" lub "-" .
4. Uwagi.
* Przed włączeniem Nadajnika GT-T1, należy rozwinąć i wyprostować przewód
mikrofonu, który służąc jako antena zapewni wyszukiwanie dostępnych kanałów bez
zakłóceń.
* Gdy po włączeniu Nadajnika GT-T1 wyświetlacz urządzenia pokazuje mrugający
symbol "OFF", oznacza to, że baterie mają bardzo niski poziom naładowania lub są
rozładowane i należy je naładować lub wymienić.
* Nie ładuj baterii jednorazowych! Zachowanie niezgodne z instrukcją może
doprowadzić do zagrożenia wybuchem! Zaleca się używanie baterii niklowowodorowych lub standardowych baterii alkaicznych. Jeżeli urządzenie nie będzie
używane przez dłuższy czas należy usunąć z niego baterie.
* Skuteczny zasięg działania urządzeń nie jest wystandaryzowany. Zależy on między
innymi od otoczenia, ilości nadawanych fal radiowych o zbliżonej częstotliwości,
stosowania w budynkach lub na otwartej przestrzeni. Dla lepszego funkcjonowania
przy zmianie środowiska z zamkniętego na otwarte lub odwrotnie np. wychodząc z
budynków, należy wyłączyć i ponownie uruchomić nadajnik.
5. Uwagi dodatkowe.
* Wszystkie urządzenia bezprzewodowe mogą być podatne na zakłócenia, które z
koeli mogą wpływać na jakość transmisji.
* Urządzenia nie są wodoodporne. Chroń je przed wilgocią.
* Zużyte baterie oraz sprzęt podlegają recyklingowi.
* W trakcie ładowania baterii akumulatorowych nie należy używać urządzeń.
6. Parametry Techniczne.
Specyfikacja
Dane techniczne
Specyfikacja
Dane techniczne
Źródło zasilania
2 x bateria AA
Stabilność częstotliwości
+- 0,005 %
Zakres działania
UKF
75 kHz
Wyświetlacz
ID, stan baterii
Moc sygnału
10 mW
Skok częstotliwości
Skuteczny dystans
nadawania
Wymiary
Wielkość wyświetlacza
17 x 5 mm
Waga bez baterii
85 g
Ilość kanałów ID
1-99
Żywotność baterii
do 20 godz.
Specyfikacja może ulec zmianie bez uprzedzenia.
100-150 m
85 x 65 x 41 mm
