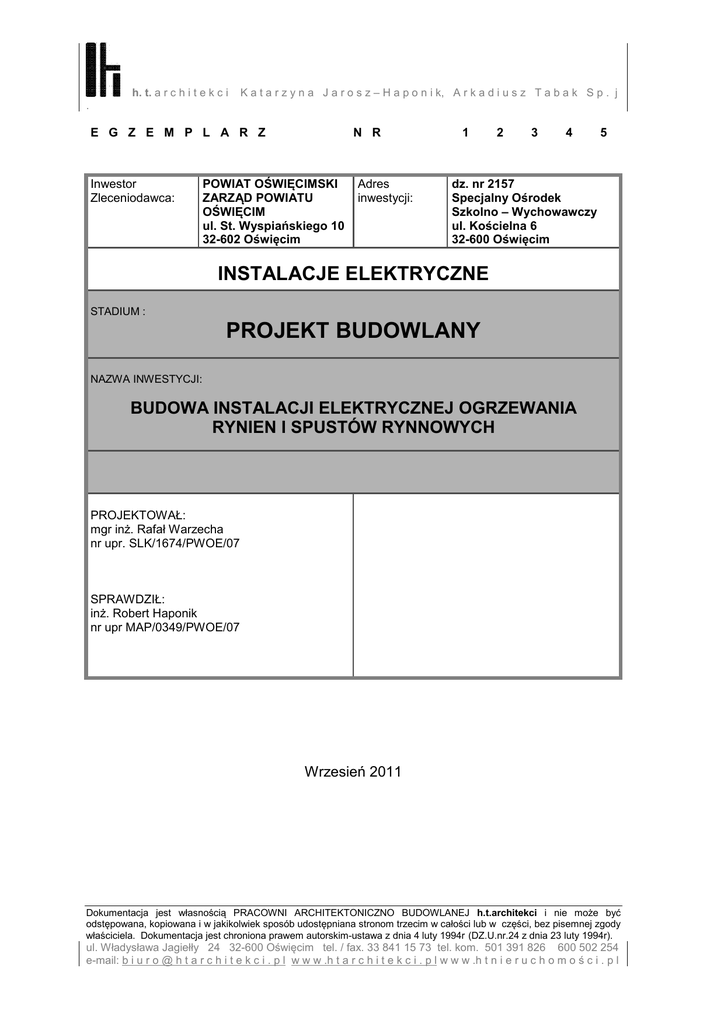

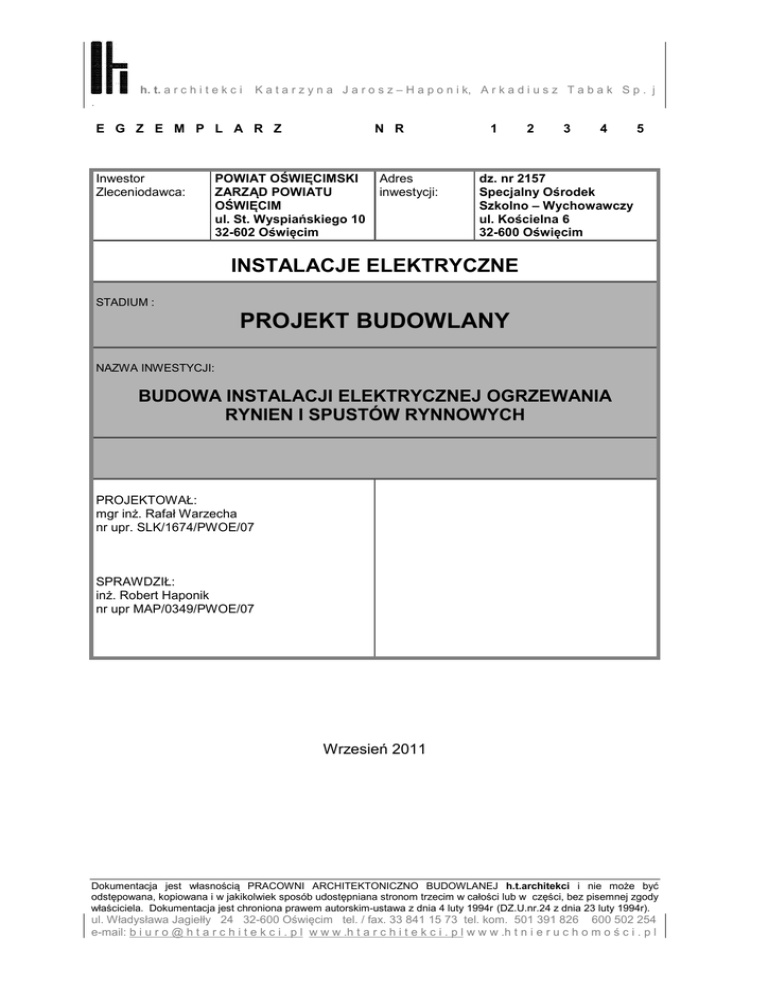

h. t. a r c h i t e k c i
K a t a r z y n a J a r o s z – H a p o n i k, A r k a d i u s z T a b a k S p . j
.
E G Z E M P L A R Z
Inwestor
Zleceniodawca:
N R
POWIAT OŚWIĘCIMSKI
ZARZĄD POWIATU
OŚWIĘCIM
ul. St. Wyspiańskiego 10
32-602 Oświęcim
Adres
inwestycji:
1
2
3
4
5
dz. nr 2157
Specjalny Ośrodek
Szkolno – Wychowawczy
ul. Kościelna 6
32-600 Oświęcim
INSTALACJE ELEKTRYCZNE
STADIUM :
PROJEKT BUDOWLANY
NAZWA INWESTYCJI:
BUDOWA INSTALACJI ELEKTRYCZNEJ OGRZEWANIA
RYNIEN I SPUSTÓW RYNNOWYCH
PROJEKTOWAŁ:
mgr inż. Rafał Warzecha
nr upr. SLK/1674/PWOE/07
SPRAWDZIŁ:
inż. Robert Haponik
nr upr MAP/0349/PWOE/07
Wrzesień 2011
Dokumentacja jest własnością PRACOWNI ARCHITEKTONICZNO BUDOWLANEJ h.t.architekci i nie może być
odstępowana, kopiowana i w jakikolwiek sposób udostępniana stronom trzecim w całości lub w części, bez pisemnej zgody
właściciela. Dokumentacja jest chroniona prawem autorskim-ustawa z dnia 4 luty 1994r (DZ.U.nr.24 z dnia 23 luty 1994r).
ul. Władysława Jagiełły 24 32-600 Oświęcim tel. / fax. 33 841 15 73 tel. kom. 501 391 826 600 502 254
e-mail: b i u r o @ h t a r c h i t e k c i . p l w w w .h t a r c h i t e k c i . p l w w w .h t n i e r u c h o m o ś c i . p l
ZAWARTOŚĆ OPRACOWANIA
1.
Opis techniczny:
1.1. Przedmiot i zakres opracowania
2
1.2. Podstawa opracowania
2
1.3. Charakterystyka obiektu.
2
1.4. Stan projektowany
3
1.5. Wytyczne producenta systemu ogrzewania rynien
3
1.6. Rozdzielnica TOR
4
1.7. Kable i przewody
4
1.8. Ochrona przeciwporażeniowa
5
1.9. Ochrona przeciwprzepięciowa
5
1.10. Bilas mocy
5
2.
Rysunki techniczne:
2.1
Rzut strychu - instalacja elektryczna
rys. E-01
2.2
Rzut dachu – instalacja elektryczna
rys. E-02
2.3
Schemat główny zasilania
rys. E-03
2.4
1. OPIS TECHNICZNY
1.1. Przedmiot i zakres opracowania
Przedmiotem niniejszego opracowania jest Projekt Budowlany instalacji elektrycznej
ogrzewania rynien i spustów rynnowych w istniejącym budynku Specjalny Ośrodek Szkolno –
Wychowawczy przy ul. Kościelnej w Oświęcimiu.
Niniejsza dokumentacja obejmuje:
- instalację elektryczną ogrzewania rynien
- instalację elektryczną zasilania systemu ogrzewania rynien
- rozdzielnicę ogrzewania rynien TOR,
- ochronę przeciwporażeniową
- ochronę przeciwprzepięciową
- bilans mocy
1.2. Podstawa opracowania
Niniejszy projekt został opracowany w oparciu o następujące materiały:
- Podkłady branżowe
- Uzgodnienia z inwestorem
- Obowiązujące Zarządzenia, Przepisy i PN/E
1.3. Charakterystyka obiektu.
Budynek jest istniejącym obiektem, w którym z powodu przecieków i oblodzenia dachu
planuje się wykonanie instalacji ogrzewania rynien. W następnym etapie przewidziano wymianę
poszycia dachu oraz prawdopodobnie więźby dachowej. Zakres robót niezbędnych do wykonania
dla przywrócenia pełnej funkcjonalności dachu wykażą opracowywane ekspertyzy techniczne.
W pierwszej kolejności zaplanowano wykonanie instalacji ogrzewania rynien. W niniejszej
dokumentacji instalację ogrzewania rynien planuje się zabudować na istniejącym układzie
odwodnienia dachu. Dach Szkoły posiada 3 połacie z ok. 38% spadkiem. Połacie pokryte są
papą bitumiczną. Dach nie jest izolowany cieplnie. Ponad dach wyprowadzono 7 kominów, 2
wywiewki wentylacyjne. Na jednym z kominów zainstalowano maszt z anteną. Dach posiada
instalację odgromową, która na etapie wymiany poszycia dachu z powodu nieodpowiedniego
stanu technicznego i niedostosowania do nowych Przepisów podlegać będzie remontowi. Po
powierzchni dachu prowadzone są przewody sygnałowe instalacji słaboprądowych. Istniejące
odwodnienie dachu realizuje układ orynnowania, wykonany w oparciu o rynny stalowe
ocynkowane, malowane. Układ posiada 5 spustów rynnowych podłączonych do istniejącej
kanalizacji deszczowej. Średnica instalacji orynnowania wynosi 150 mm. Długość rynien wynosi
ok. 55 m. Wysokość spustów rynnowych wynosi ok. 13,5m. Do istniejącego układu orynnowania
projektuje się instalację ogrzewania rynien.
1.4. Stan projektowany
Do celów ogrzewania rynien projektuje się instalację w oparciu o elektryczne przewody
grzejne stałej mocy których praca sterowana będzie w zależności od temperatury zewnętrznej i
wilgotności powietrza. Układ zasilająco-sterujący ogrzewaniem umieszczono w projektowanej
rozdzielnicy TOR. Rozdzielnica TOR umieszczona na poddaszu/strychu obiektu w miejscu
pokazanym na planie.
W celu zasilania rozdzielnicy TOR projektuje się wyprowadzić linię zasilającą typu YKY 5x6 mm2
z istniejącej tablicy piętrowej II-go piętra budynku TB IIp. Okablowanie systemu zasilania
ogrzewania rozprowadzić w rurkach elektroinstalacyjnych sztywnych mocowanych natynkowo
uchwytami do ścian i więźby. Projektuje się rurki bezhalogenowe nierozprzestrzeniające ognia o
podwyższonej odporności termicznej typu PPO. Przejścia tras kablowych przez ściany i
przegrody ogniowe i p. pożarowe należy zabezpieczyć odpowiednimi do tego celu środkami
takim jak np. masa uszczelniająca ogniochronna o wytrzymałości ogniowej równej lub większej
jak przegroda przez którą przechodzi trasa kablowa. Obciążalności kabli i przewodów dobrano
wg PN-IEC 60364-5-523:2001.
Okablowanie
systemu
zasilania
ogrzewania
zakończyć
puszkami
hermetycznymi
natynkowymi mocowanymi w miejscach pokazanych na planie. Puszki stanowią punkt połączenia
projektowanego systemu ogrzewania z instalacją elektryczną zasilającą.
1.5. Wytyczne producenta systemu ogrzewania rynien
Przewiduje się zastosowanie kabli grzejnych deviflex™ DTCE-20 oraz kabli grzejnych deviflex™
DTCE-30. Łączna moc zainstalowana w/w kabli grzejnych wyniesie 7000W.
Parametry w/w kabli grzejnych deviflex DTCE-20 oraz DTCE-30: zasilanie 230V, kable o stałej
oporności, dwużyłowe, w oplocie z siatki miedzianej jako ekran, jednostronnie zasilane, z
przyłączem zimnym długości 4,0m, o zwiększonej odporności na promieniowanie UV, kolor
czarny. Kable grzejne będą montowane przy pomocy uchwytów montażowych plastikowych:
uchwytów uniwersalnych – w rynnach poziomych, uchwytów małych – przyczepionych do
łańcuchów zawieszonych na poprzeczkach – w rurach spustowych pionowych. Na połaciach
dachowych oraz na gzymsach kable grzejne będą montowane przy pomocy taśm plastikowych
deviclip – klejonych odpowiednim klejem montażowym. Przewiduje się sterowanie bezobsługowe
w/w instalacjami przeciwoblodzeniowymi sterownikiem– devireg™ 850.
To sterowanie jest konieczne, ponieważ zapewnia stałe, bezobsługowe włączanie w/w
instalacji przeciwoblodzeniowej i przeciwśnieżnej w momentach zagrożenia. Zastosowanie tego
sterowania umożliwia uzyskanie znacznych oszczędności w eksploatacji systemu grzewczego,
przez wykorzystanie pomiaru zarówno temperatury, jak również wilgoci w obszarze chronionych
rynien. Tak sterowany system grzewczy działa zapobiegawczo, nie dopuszczając do
gromadzenia się śniegu lub oblodzenia.
Przewiduje się jedną jednostkę centralną devireg 850 oraz dwa czujniki dachowe: jeden
czujnik dla jednej strony dachu (część południowa), drugi dla drugiej strony dachu (część
północna). Należy ustalić, czy cała instalacja przeciwoblodzeniowa (wszystkie obwody grzejne)
mają być sterowane jednym, czy też odpowiednio większą ilością sterowników. Należy
przewidzieć punkty zasilania, zabezpieczenia elektryczne obwodów grzejnych i styczniki w
przypadku zainstalowania mocy nominalnych przekraczających obciążalność termostatów.
UWAGA: Wszystkie niniejsze ustalenia (dobór kabli grzejnych, mat grzejnych) proszę traktować
jako wstępne – orientacyjne, ponieważ warunki i wymogi montażowe (np. w zakresie zasilania
opisywanej instalacji przeciwoblodzeniowej) mogą zmienić bieżącą koncepcję. Ostateczną wersję
powinien ustalić wykonawca w/w instalacji przeciwoblodzeniowej po określeniu możliwości
montażowych.
1.6. Rozdzielnica TOR
Do zasilania obwodów ogrzewania rynien przewidziano rozdzielnicę zasilająco-sterującą
TOR. Przewidziano zastosowanie typowej rozdzielnicy do zabudowy modułowej aparatury
zabezpieczającej. Tablicę TOR projektuje się jako szafę o konstrukcji stalowej w wykonaniu
naściennym o stopniu ochrony IP54 zlokalizowaną na strychu. W rozdzielnicy TOR 230/400V
zabudowane będą: rozłącznik izolacyjny pełniący funkcję głównego wyłącznika prądu,
ograniczniki przepięć klasy I+II, lampki kontroli napięcia, wyłączniki różnicowoprądowe i
nadmiarowo prądowe, rozłączniki bezpiecznikowe, oraz sterownik ogrzewania DEVIREG 850.
Obwody zabezpiecza się wyłącznikami nadmiarowo prądowymi 10A. Wszystkie obwody
zabezpiecza się również wyłącznikami ochronnymi różnicowo-prądowymi o znamionowym
prądzie różnicowym ∆I=30mA.
Rozdzielnica powinna być dopuszczona do obrotu i stosowania w budownictwie. Rozdzielnica
dopuszczona do obrotu i stosowania w budownictwie powinna posiadać:
- certyfikat na znak bezpieczeństwa wykazujący, że zapewniono zgodność z kryteriami
technicznymi określonymi na podstawie norm europejskich, aprobat technicznych oraz
właściwych przepisów i dokumentów technicznych,
- deklarację zgodności lub certyfikat zgodności z polską normą lub aprobatą techniczną (w
wypadku wyrobów, dla których nie ustanowiono polskiej normy), jeżeli nie są objęte certyfikacją
na znak bezpieczeństwa.
1.7. Kable i przewody
Projektuje się przewody na napięcie znamionowe UN=450/750V. Typ, przekrój, wielkość i
rodzaj zabezpieczeń obwodów od zwarć, przeciążeń i ochrony przeciwporażeniowej projektuje
się zgodnie obowiązującymi przepisami i normami. Należy pozostawić zapasy o długościach
pozwalających na poźniejsze zamontowanie osprzętu, oraz podanych na planach. Przy doborze
przewodów i kabli do obciążeń prądem elektrycznym należy uwzględnić przewidywany przyrost
tych obciążeń oraz wpływ na dopuszczalne obciążenia zmiany warunków ułożenia przy
rozbudowie urządzeń.
Przy doborze uwzględniono:
- kryterium dopuszczalnej obciążalności prądowej Iz.
- kryterium dopuszczalnej obciążalności zwarciowej jdop.
- kryterium dopuszczalnego spadku napięcia ∆Udop.
- kryterium dopuszczalnego prądu przetężeniowego.
Z uwagi na warunki ułożenie kabli i przewodów w korytkach kablowych, rurach i przepustach
kablowych, dopuszczalna obciążalność kabli i przewodów zmniejsza się wg tablic 52-E1 polskiej
normy PN-IEC 60364-5-523:2001. Szczegóły pokazano na schematach.
1.8. Ochrona przeciwporażeniowa
Projektowane obwody odbiorcze posiadają oddzielne przewody neutralne i ochronne. Jako
ochronę przed dotykiem pośrednim projektuje się samoczynne wyłączenie zasilania w układzie
sieci TN-S. Wyłączenie następuje poprzez zadziałanie wyłącznika nadprądowego, przepalenie
wkładki bezpiecznikowej w uszkodzonej fazie, lub zadziałanie wyłącznika ochronnego
różnicowoprądowego o prądzie zadziałania 30mA. Założona ochrona przeciwporażeniowa
spełnia wymagania PN-HD 60364-4-41.
Skuteczność ochrony przeciwporażeniowej należy potwierdzić pomiarami.
1.9. Ochrona przeciwprzepięciowa
W celu zapewnienia ochrony projektowanych instalacji przed skutkami przepięć
atmosferycznych
bądź
łączeniowych
w
rozdzielnicy
TOR
należy
zabudować
zestaw
ograniczników przepięć klasy I+II.
1.10. Bilas mocy
Bilans mocy dla instalacji ogrzewania rynien:
Odbiór
Moc
Współczynnik
zainstalowana
Jednoczesności
Pi
jz
Moc obliczeniowa
Po
-
-
kW
-
kW
1
Ogrzewanie rynien
7,0
1
7,0
Razem
7,0
2
7,0
Moc obliczeniowa (szczyt owa) wynosi P o =7,0kW
Istniejąca moc pr zyłączeniowa dla obiektu jest wyst arczająca do pokrycia
zapotr zebowania na energię elektryczną dla pr ojektowanej instalacj i.
UWAGA:
1) Wszystkie prace związanie z instalacją elektryczną projektowanego obiektu należy wykonać
zgodnie z aktualnymi przepisami i Polskimi Normami.
2) Przed oddaniem do eksploatacji wykonanej instalacji elektrycznej wykonać niezbędne pomiary
elektryczne. Protokoły tych pomiarów dostarczyć Inwestorowi.
3) Budynek objęty przedmiotową inwestycją nie jest wpisany na listę zabytków ale lokalizacja
inwestycji znajduje się na obszarze układu urbanistycznego miasta Oświęcim wpisanego do
Rejestru Zabytków pod numerem A-483/87 (B), decyzją z dnia 11 lutego 1987r. Wpisany jest
również do gminnej ewidencji zabytków i z uwagi na art. 39 ust. 3 – Prawo Budowlane, został
uzgodniony z Wojewódzkim Konserwatorem Zabytków w Krakowie pismem z dnia 19.10.2011 r.
o symbolu OZKr.5142.263.2011KU
Oświęcim, dn. 29.09.2011
OŚWIADCZENIE
Działając zgodnie z obowiązującymi Przepisami zawartymi w art. 20 ust. 4 Ustawy „Prawo
Budowlane” Dz. U. nr 156 z 2006 r. poz. 1118 oświadczam, że dokumentacja projektowa
obejmująca Projekt Budowlany instalacji elektrycznej ogrzewania rynien i spustów rynnowych w
istniejącym budynku Specjalny Ośrodek Szkolno – Wychowawczy przy ul. Kościelnej w
Oświęcimiu na działce nr 2157 sporządzona została zgodnie z obowiązującymi przepisami
Polskich Norm, oraz zasadami wiedzy technicznej i budowlanej.
mgr inż. Rafał Warzecha
inż. Robert Haponik
