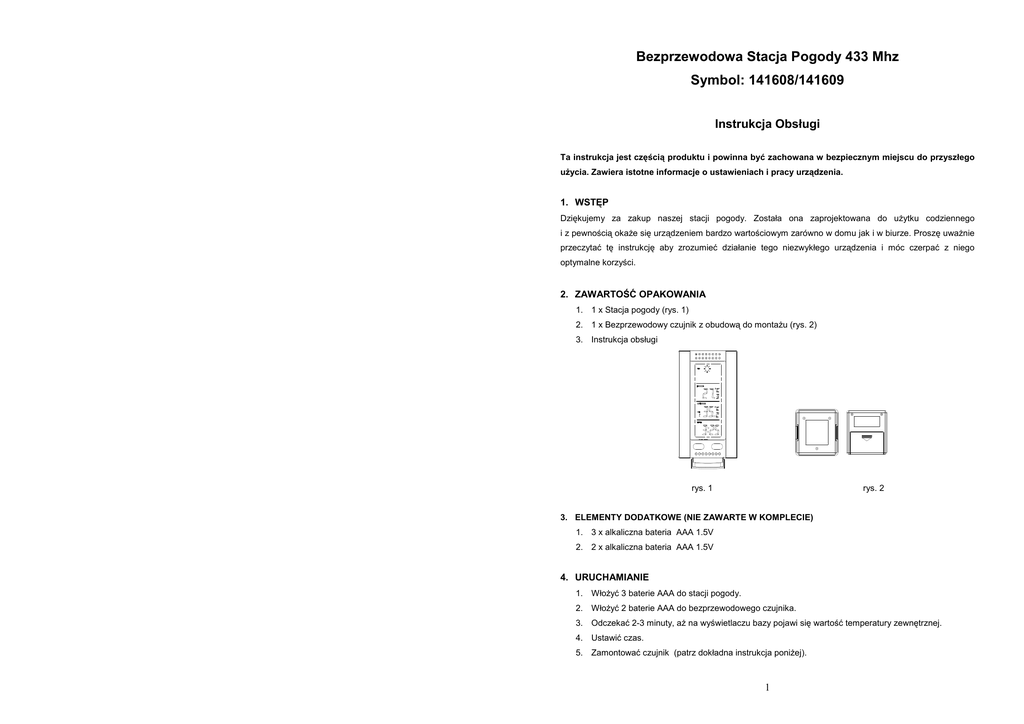

Instrukcja 141608 - 141609

Bezprzewodowa Stacja Pogody 433 Mhz
Symbol: 141608/141609
Instrukcja Obsługi
Ta instrukcja jest częścią produktu i powinna być zachowana w bezpiecznym miejscu do przyszłego
uŜycia. Zawiera istotne informacje o ustawieniach i pracy urządzenia.
1. WSTĘP
Dziękujemy za zakup naszej stacji pogody. Została ona zaprojektowana do uŜytku codziennego
i z pewnością okaŜe się urządzeniem bardzo wartościowym zarówno w domu jak i w biurze. Proszę uwaŜnie
przeczytać tę instrukcję aby zrozumieć działanie tego niezwykłego urządzenia i móc czerpać z niego
optymalne korzyści.
2. ZAWARTOŚĆ OPAKOWANIA
1. 1 x Stacja pogody (rys. 1)
2. 1 x Bezprzewodowy czujnik z obudową do montaŜu (rys. 2)
3. Instrukcja obsługi
rys. 1
rys. 2
3. ELEMENTY DODATKOWE (NIE ZAWARTE W KOMPLECIE)
1. 3 x alkaliczna bateria AAA 1.5V
2. 2 x alkaliczna bateria AAA 1.5V
4. URUCHAMIANIE
1. WłoŜyć 3 baterie AAA do stacji pogody.
2. WłoŜyć 2 baterie AAA do bezprzewodowego czujnika.
3. Odczekać 2-3 minuty, aŜ na wyświetlaczu bazy pojawi się wartość temperatury zewnętrznej.
4. Ustawić czas.
5. Zamontować czujnik (patrz dokładna instrukcja poniŜej).
1
UWAGA: Czujnik transmituje sygnał do bazy co 3 minuty. Po włoŜeniu baterii baza szuka tego sygnału
przez 3 minuty. Jeśli po tym czasie na wyświetlaczu nie ukaŜe się wartość, naleŜy się upewnić czy obie
części urządzenia nie są zbyt daleko od siebie, czy coś nie zakłóca sygnału, bądź czy baterie są dobre.
4.1. Instalacja baterii
A.
Baza
1. Zdjąć pokrywę wnęki na baterie. Aby to zrobić naleŜy popchnąć i wyciągnąć wieczko.
2. Zwracając uwagę na bieguny baterii włoŜyć 3 baterie AAA.
wnęka na baterie
pokrywa
3. ZałoŜyć pokrywę baterii.
4. Odczekać 3 minuty aŜ na wyświetlaczu bazy pojawią się wartości temperatury zewnętrznej
i wewnętrznej.
5. Baza powinna wskazywać czas 0:00 w sekcji czasu oraz wartości temperatur w sekcjach
temperatury wewnętrznej (INDOOR) i zewnętrznej (OUTDOOR).
B.
Czujnik
1. Zdjąć obudowę do montowania.
2. Zdjąć wieko wnęki na baterie.
3. Zwracając uwagę na biegunowość, włoŜyć 2 baterie AAA; załoŜyć wieko.
wnęka na baterie
wieczko wnęki na baterie
2
5. SZCZEGÓŁOWY OPIS PROGRAMOWANIA
5.1. Czas
A.
Ustawienia czasu
1. Nacisnąć i przytrzymać przez 3 sekundy przycisk MENU/SET; w segmencie czasu na wyświetlaczu
pojawi się “24h”.
2. Nacisnąć MAX/MIN, aby wybrać tryb 12- lub 24-godzinny.
3. Nacisnąć MENU/SET dwukrotnie; wartość godziny będzie migać lewym górnym rogu wyświetlacza.
4. Nacisnąć MAX/MIN, aby ustawić godzinę, nacisnąć MENU/SET, a następnie MAX/MIN, aby ustawić
minuty.
5. Nacisnąć MENU/SET, aby uaktywnić zegar.
UWAGA: W trybie 12-godzinnym pod napisem 'TIME' pojawia się napis 'PM' oznaczający godziny 13.00 0.00. Jeśli tego napisu nie ma, wyświetlany czas dotyczy godzin 1.00-12.00. Proszę zwrócić uwagę na
odpowiednie ustawienie.
5.2.
A.
Wybór jednostki pomiarowej
1. Naciśnij i przytrzymaj przez 3 sekundy przycisk MENU/SET, na wyświetlaczu będzie migało 12/24h
2. Ponownie naciśnij przez 3 sekundy przycisk MENU/SET, w sekcji czasu pojawi się “°F” .
3. Naciśnij MAX/MIN aby zmienić między °F i °C.
4. Naciśnij dwukrotnie MENU/SET aby zaakceptować ustawienia.
5.3. Funkcje
A.
Wybór jednostki pomiarowej
1. Nacisnąć MAX/MIN; na wyświetlaczu pojawi się maksymalna zapamiętana wartość temperatury
oraz ikonka “MAX”.
2. Nacisnąć ponownie MAX/MIN aby przejść do minimalnej zapamiętanej wartości.
B.
Resetowanie wartości MIN/MAX
1. Aby skasować minimalna i maksymalną wartość temperatury naleŜy nacisnąć i przytrzymać przycisk
RESET/+ przez 3 sekundy.
3
C.
Prognoza i tendencje pogody
WARUNKI GWARANCJI
1. Ikony prognozy pogody
W górnej części wyświetlacza znajduje się 7 ikon pogody, które mogą być wyświetlane w następujący
1.
Niniejsza gwarancja jest udzielana przez firmę BIOWIN z siedzibą przy
ul.Pryncypalnej 129/141; 93-373 Łódź, nazywaną w dalszej części gwarancji Gwarantem.
2.
Niniejsza gwarancja dotyczy wyłącznie sprzętu uŜywanego na terytorium Polski.
3.
Okres gwarancji wynosi 12 miesięcy od daty zakupu sprzętu.
4.
W przypadku wad uniemoŜliwiających korzystanie ze sprzętu okres gwarancji ulega
przedłuŜeniu o czas od dnia zgłoszenia wady do dnia wykonania naprawy.
5.
Gwarancja uprawnia do bezpłatnych napraw nabytego sprzętu, polegających na usunięciu
wad fizycznych, które ujawniły się w okresie gwarancyjnym, z zastrzeŜeniem punktu 9.
6.
Zgłoszenie wady sprzętu powinno zawierać:
− dowód zakupu towaru;
− nazwę i model towaru;
− datę sprzedaŜy (bez skreśleń i poprawek);
− podpis i pieczątkę sprzedawcy.
7.
Gwarant w terminie 14 dni od daty zgłoszenia wady ustosunkuje się do zgłoszonej
reklamacji. JeŜeli do dokonania naprawy wystąpi konieczność sprowadzenia części
zamiennych z zagranicy termin naprawy moŜe ulec przedłuŜeniu do czasu sprowadzenia
niezbędnej elementów, lecz maksymalnie do 30 dni roboczych od daty otrzymania towaru do
naprawy.
8.
Reklamujący powinien dostarczyć towar odpowiednio zabezpieczony przed uszkodzeniem w
czasie transportu.
9.
Gwarancja nie obejmuje:
− uszkodzeń mechanicznych, chemicznych, termicznych i korozji;
− uszkodzeń spowodowanych działaniem czynników zewnętrznych, niezaleŜnych od
producenta, a w szczególności wynikłych z uŜytkowania niezgodnego z Instrukcją
Obsługi;
− usterek powstałych w wyniku niewłaściwego montaŜu sprzętu;
− samowolnych, dokonywanych przez uŜytkownika lub inne nieupowaŜnione osoby napraw,
przeróbek lub zmian konstrukcyjnych.
10.
Niniejsza gwarancja nie ogranicza, nie zawiesza ani nie wyłącza uprawnień kupującego
w stosunku do sprzedawcy, wynikających z niezgodności towaru konsumpcyjnego z umową.
11.
W przypadku gdy naprawa, bądź wymiana urządzenia na nowe jest niemoŜliwa,
reklamującemu przysługuje prawo do zwrotu zapłaconej kwoty.
sposób:
słonecznie
słonecznie z zachmurzeniem
deszczowo
Z kaŜdą nagłą lub znaczącą zmianą ciśnienia zmienią się ikonki tak, by zasygnalizować zmianę w pogodzie.
Jeśli ikonki się nie zmieniają oznacza to, Ŝe albo nie zmieniło się ciśnienie, albo Ŝe zmiana była nieznacząca.
JednakŜe jeśli ikona ukazuje słońce (deszcz), a pogoda ulegnie polepszeniu (pogorszeniu), ikony nie
zmienią się, gdyŜ nie ma ikony “lepszej” niŜ słońce (“gorszej” niŜ deszcz).
Obrazki informują o zmianach pogody w znaczeniu “gorsza – lepsza”, a nie w znaczeniu “słonecznie deszczowo”, jak moŜna by je zinterpretować. Jeśli np. urządzenie wskazuje deszcz, a niebo jedynie jest
zachmurzone, nie oznacza to, Ŝe stacja jest uszkodzona (bo nie pada), a jedynie to, Ŝe ciśnienie spadło
i pogoda się pogorszy (niekoniecznie musi padać).
Uwaga: Po uruchomieniu stacji prognoza pogody moŜe być przekłamana przez pierwsze 12-24h. Tyle czasu
potrzebuje urządzenie by zebrać wystarczająco duŜo danych o ciśnieniu i dostosować się do charakterystyki
obszaru, co prowadzi do dokładnych odczytów.
JednakŜe urządzenie nie gwarantuje absolutnej dokładności odczytów. Poziom dokładności jest oszacowany
na 75%. Margines ten powstał ze względu na róŜnorodność regionów, gdzie urządzenie będzie uŜywane.
Obszary z nagłymi zmianami pogody gwarantują większą dokładność urządzenia, niŜ obszary gdzie pogoda
jest mało zmienna (np. przewaŜnie słoneczna).
Jeśli baza zostanie przeniesiona na inne miejsce, które znacznie róŜni się od poprzedniego wysokością (np.
z parteru na piętro) naleŜy wyjąć i ponownie włoŜyć baterie po około 30 sekundach. W ten sposób stacja nie
pomyli zmiany wysokości ze zmianą ciśnienia w pogodzie. W przypadku zmiany połoŜenia naleŜy ponownie
zignorować odczyty przez 12-24h.
Nazwa i model
2. Wskaźnik tendencji pogody
Data sprzedaŜy
Wskaźnik tendencji pogody jest zsynchronizowany z ikonami pogody. Jest on umieszczony po lewej i prawej
stronie wyświetlacza. Jeśli wskaźnik skierowany jest w prawo, prognozuje stabilną pogodę, jeśli wskazuje ku
górze, oznacza to zachmurzenie; jeśli natomiast skierowany jest w dół, naleŜy spodziewać się deszczu.
4
9
Podpis i pieczątka sprzedawcy
5.4. MontaŜ
DEKLARACJA ZGODNOŚCI
A.
odnośnie Dyrektywy 1999/5/EC (R&TTE)
UWAGA: Aby wartość pomiaru nie była przekłamana nie naleŜy montować czujnika w otwartym
świetle słonecznym. Zaleca się montaŜ czujnika na północnej ścianie budynku. Zakres pomiaru to 150m;
przeszkody takie jak ściany, beton, duŜe obiekty metalowe zaniŜają zakres. Przed ostatecznym montaŜem
naleŜy upewnić się, Ŝe baza odczytuje wartości z czujnika.
Ja, niŜej podpisany (właściciel):
B.
Czujnik bezprzewodowy
1. Zdjąć obudowę czujnika; zamontować ją za pomocą śrub lub taśmy samoprzylepnej.
Tomasz Kwapisz
C.
niniejszym deklaruję ponosząc za to pełną odpowiedzialność, Ŝe poniŜsze urządzenie:
Baza
1. Baza ma zamontowaną podstawkę; moŜna od razu postawić urządzenie w miejscu docelowym.
2. Aby stację zawiesić naleŜy usunąć podstawkę; naleŜy od tyłu pociągnąć ją w dół i obrócić w stronę
Nazwa urządzenia:
Elektroniczna stacja pogody 141609
przodu przymocować śrubę (nie załączona) do wybranej ściany; bazę zawiesić uŜywając do tego
przeznaczonego otworu z tyłu urządzenia.
Typ:
141609 (RF-102)
6. ROZWIĄZYWANIE PROBLEMÓW
do którego odnosi się niniejsza deklaracja, jest zgodne z wymaganiami zasadniczymi zawartymi
w Dyrektywie 1999/5/EC wskutek zgodności z następującymi normami:
Wymagania zasadnicze – artykuł Dyrektywy
19995/5/EC:
Normy:
Bezpieczeństwo uŜytkownika - Zdrowie i
bezpieczeństwo zgodne z § 3 (1)1.(Art.3 (1) a))
EN 60850-1
Kompatybilność elektromagnetyczna –
Wymagania bezpieczeństwa związane z
tolerancją na fale elektromagnetyczne § 3
(1)2.(Art.3 (1) b))
EN 301 489-1
EN 301 489-3
Efektywne wykorzystanie zasobów
częstotliwości – Powietrzny interfejs (złącze)
przy urządzeniach radiowych zgodnie z § 3
(2).(Art.3 (2))
EN 300 220-1
EN 300 220-3
Data: 24.07.2008
Miejscowość: Łódź
Problem i przyczyna
Rozwiązanie
Wyświetlacz nie działa.
1. Wymienić baterie.
Wartość temperatury zewnętrznej nie
jest wyświetlana.
1. Wyjąć wszystkie baterie; włoŜyć je ponownie najpierw do
bazy, potem do czujnika.
2. PrzybliŜyć czujnik do bazy.
3. Upewnić się, czy baterie są dobre.
4. Zamontować czujnik i bazę w takiej odległości od siebie,
by sygnał nie przechodził przez więcej niŜ 2-3 ściany.
Zakres tolerancji kaŜdego czujnika wynosi +/- 1 stopień; tak
więc między dwoma czujnikami moŜe być róŜnica 2 stopni;
jednakŜe róŜnica moŜe wzrosnąć, poniewaŜ czujniki są
produkowane dla róŜnych środowisk działania. Czujnik
temperatury wewnętrznej jest mniej wraŜliwy, poniewaŜ
obudowa wyświetlacza działa jak tarcza ochronna. Ponadto
obudowa moŜe działać jak akumulator ciepła ze źródeł
zewnętrznych (na pomiar wpływa np. ustawienie bazy blisko
źródeł ciepła). Poza tym, czujniki z duŜym zakresem pomiaru
temperatury zewnętrznej działają inaczej niŜ te do mierzenia
temperatury wewnątrz. W takich przypadkach błąd pomiaru
jest tym większy im bardziej temperatura zbliŜa się do
skrajnych wartości pomiaru. Tym samym cięŜko jest
obiektywnie wymierzyć granicę błędu. W warunkach nielaboratoryjnych wartości fizyczne ulegają jeszcze większym
wahaniom.
Wartości na czujniku i bazie są róŜne.
Podpis:
8
5
7. ODPOWIEDNIE UśYTKOWANIE
-
DEKLARACJA ZGODNOŚCI
Aby zapobiec uszkodzeniom naleŜy chronić urządzenie przed ekstremalnymi temperaturami,
odnośnie Dyrektywy 1999/5/EC (R&TTE)
wibracjami i uderzeniami.
-
Wyświetlacz czyścić miękką wilgotną szmatką. Nie uŜywać bardzo ingerujących środków czystości;
mogą uszkodzić wyświetlacz lub obudowę.
-
Nie zanurzać w wodzie
-
Nie wkładać urządzenia do urządzeń chłodzących lub grzejnych
-
Otwarcie urządzenia uniewaŜnia gwarancję; nie próbować samoczynnych napraw.
Ja, niŜej podpisany (właściciel):
8. DANE TECHNICZNE
Częstotliwość nadawania
niniejszym deklaruję ponosząc za to pełną odpowiedzialność, Ŝe poniŜsze urządzenie:
433MHz
Zakres pomiaru temperatur
Baza: temp. wewnętrzna
Baza: temp. zewnętrzna
Dokładność
Zakres transmisji
32°F do 140°F z rozdzielczo ścią 0.2°F; (0°C do 60.0°C z rozdzielczo ścią 0.1°C)
-21.8°F to 157.2°F z rozdzielczo ścią 0.2°F; (-29.9°C to 69.9°C z rozdzielczo ścią 0.1°C).
+/- 2°F (+/- 1°C).
Maximum 30m na otwartym terenie
co 60 sekund
co 3 - 4 minuty
Baterie (zalecane alkaliczne)
Czujnik bezprzewodowy
Baza
Elektroniczna stacja pogody 141608
Typ:
141608 (RF-102)
Wymagania zasadnicze – artykuł Dyrektywy
19995/5/EC:
2 x AAA, 1.5V
3 x AAA, 1.5V
Normy:
Bezpieczeństwo uŜytkownika - Zdrowie i
bezpieczeństwo zgodne z § 3 (1)1.(Art.3 (1) a)
Rozmiary: (D x SZ x W)
Baza
Czujnik
śywotność baterii
Nazwa urządzenia:
do którego odnosi się niniejsza deklaracja, jest zgodne z wymaganiami zasadniczymi zawartymi
w Dyrektywie 1999/5/EC wskutek zgodności z następującymi normami:
Częstotliwość pomiarów
Wewnątrz
Na zewnątrz
Tomasz Kwapisz
2.75 x 0.92 x 4.25 in. (bez podstawki) (70 x 23.5 x 108 mm)
2.56 x 0.90x 2.79 in. (65 x 23 x 71 mm)
> niŜ 10 miesięcy
EN 60850-1
Kompatybilność elektromagnetyczna –
Wymagania bezpieczeństwa związane z
tolerancją na fale elektromagnetyczne § 3
(1)2.(Art.3 (1) b)
EN 301 489-1
EN 301 489-3
Efektywne wykorzystanie zasobów
częstotliwości – Powietrzny interfejs (złącze)
przy urządzeniach radiowych zgodnie z § 3
(2).(Art.3 (2))
EN 300 220-1
EN 300 220-3
Data: 24.07.2008
Miejscowość: Łódź
Podpis:
BIOWIN - BIOTERM
ul. Pryncypalna 129/141
93-373 Łódź; Polska
tel.: +48 (042) 682 92 55; fax: +48 (42) 682 92 50
www.biowin.pl [email protected]
6
7
