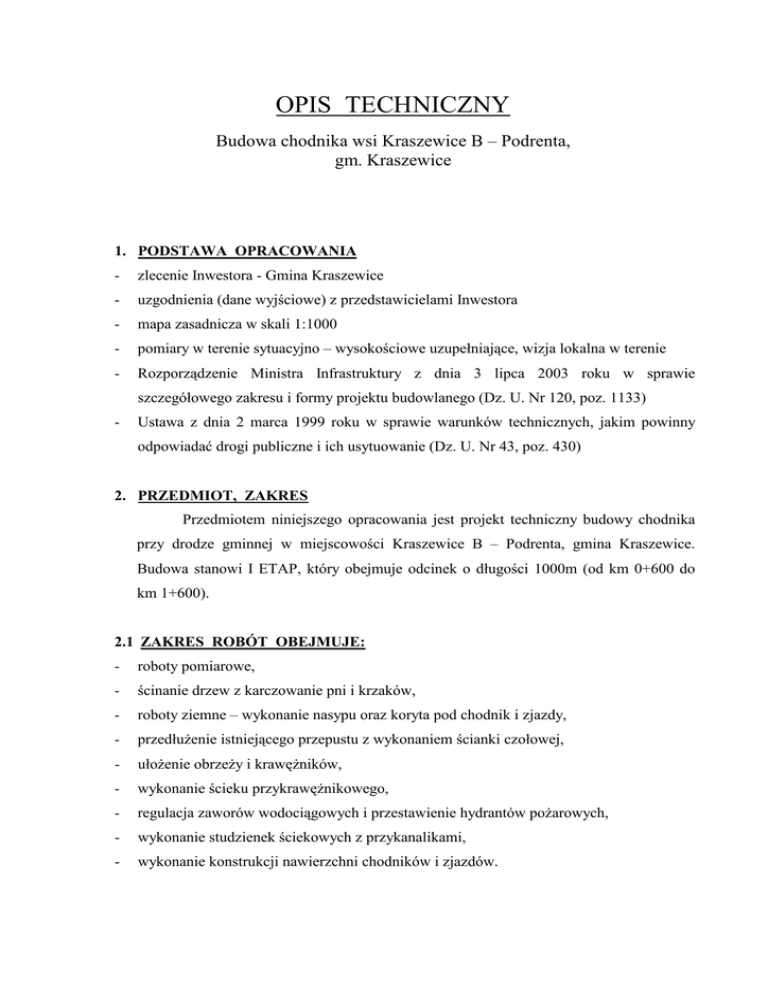

OPIS TECHNICZNY
Budowa chodnika wsi Kraszewice B – Podrenta,
gm. Kraszewice
1. PODSTAWA OPRACOWANIA
-
zlecenie Inwestora - Gmina Kraszewice
-
uzgodnienia (dane wyjściowe) z przedstawicielami Inwestora
-
mapa zasadnicza w skali 1:1000
-
pomiary w terenie sytuacyjno – wysokościowe uzupełniające, wizja lokalna w terenie
-
Rozporządzenie Ministra Infrastruktury z dnia 3 lipca 2003 roku w sprawie
szczegółowego zakresu i formy projektu budowlanego (Dz. U. Nr 120, poz. 1133)
-
Ustawa z dnia 2 marca 1999 roku w sprawie warunków technicznych, jakim powinny
odpowiadać drogi publiczne i ich usytuowanie (Dz. U. Nr 43, poz. 430)
2. PRZEDMIOT, ZAKRES
Przedmiotem niniejszego opracowania jest projekt techniczny budowy chodnika
przy drodze gminnej w miejscowości Kraszewice B – Podrenta, gmina Kraszewice.
Budowa stanowi I ETAP, który obejmuje odcinek o długości 1000m (od km 0+600 do
km 1+600).
2.1 ZAKRES ROBÓT OBEJMUJE:
-
roboty pomiarowe,
-
ścinanie drzew z karczowanie pni i krzaków,
-
roboty ziemne – wykonanie nasypu oraz koryta pod chodnik i zjazdy,
-
przedłuŜenie istniejącego przepustu z wykonaniem ścianki czołowej,
-
ułoŜenie obrzeŜy i krawęŜników,
-
wykonanie ścieku przykrawęŜnikowego,
-
regulacja zaworów wodociągowych i przestawienie hydrantów poŜarowych,
-
wykonanie studzienek ściekowych z przykanalikami,
-
wykonanie konstrukcji nawierzchni chodników i zjazdów.
3. STAN ISTNIEJĄCY
Odcinek o długości 1000m budowanego chodnika znajduje się z prawej strony
drogi gminnej we wsi Kraszewice B – Podrenta, 600m od drogi powiatowej nr 5585P
w kierunku do drogi powiatowej nr 5588P. Teren na którym zlokalizowany jest
projektowany chodnik jest płaski, na przewaŜającej długości ze zwartą zabudową domów
jednorodzinnych z budynkami gospodarczymi. Nawierzchnia pobocza jest gruntowa.
WzdłuŜ projektowanego chodnika biegnie linia wodociągowa wB100 z rur azbestowych,
doziemna linia telefoniczna oraz naziemna linia energetyczna niskiego napięcia.
4. STAN PROJEKTOWANY
Projektowany chodnik zaczyna się w km 0+600 z prawej strony drogi gminnej (od
strony drogi powiatowej nr 5585P), a kończy w km 1+600 (od strony drogi powiatowej
nr 5588P).
Chodnik naleŜy obramować od strony jezdni krawęŜnikiem typ lekki, a od strony
posesji i pól obrzeŜem chodnikowym 20x6. Zaprojektowano zjazdy na pola i do posesji
o szerokości 1,50m i długości po 6,00m. Zjazdy naleŜy obramować od strony jezdni
krawęŜnikiem wtopionym 12x25, a od strony posesji i pól krawęŜnikiem typ lekki 15x30
ułoŜonym na płask.
Nawierzchnię chodnika naleŜy wykonać z kostki betonowej o grubości 6cm typ
holland (70% szara, 30% czerwona), a zjazdów z kostki betonowej o grubości 8cm typ
holland (70% szara, 30% czerwona). Profil poprzeczny chodnika i zjazdów przyjęto
jednostronny ze spadkiem 2% w kierunku do jezdni. Cały zakres projektowanych robót
zlokalizowany jest w istniejącym pasie pobocza drogi gminnej.
4.1 PARAMETRY TECHNICZNE
-
długość chodnika ze zjazdami
1000m (730m + 270m)
-
powierzchnia chodnika
1095m2
-
powierzchnia zjazdów
405m2
-
szerokość chodnika i zjazdów
1,50m
-
długość zjazdu
6,00m
-
długość krawęŜnika i ścieku
1000m
-
długość krawęŜnika na płask
270m
-
długość obrzeŜa chodnikowego
730m
-
spadek poprzeczny chodnika i zjazdów
2%
4.3 KONSTRUKCJA CHODNIKA I ZJAZDÓW
Konstrukcja nawierzchni chodnika
-
nawierzchnia z kostki betonowej o gr. 6cm (typ holland)
-
podsypka piaskowa o gr. 10cm
Konstrukcja nawierzchni zjazdów
-
nawierzchnia z kostki betonowej o gr. 8cm (typ holland)
-
podsypka cementowo – piaskowa o gr. 3cm
-
podbudowa z mieszanki betonowej B-15 o gr. 15cm
-
podsypka piaskowa o gr. 10cm
4.4 ODWODNIENIE
Odwodnienie chodnika i zjazdów naleŜy wykonać powierzchniowo. Wody
opadowe naleŜy odprowadzić z nawierzchni chodnika i zjazdów za pomocą spadku
poprzecznego
2% w kierunku
jezdni
do
ścieku przykrawęŜnikowego. Ściek
przykrawęŜnikowy o szer. 20cm naleŜy wykonać z kostki betonowej o gr. 8cm, na ławie
betonowej. Istniejący przepust naleŜy przedłuŜyć o 4,0m rurami PVC o średnicy 60cm
(nośność do 10t). Na przedłuŜeniu przepustu naleŜy wykonać ściankę czołową z
bloczków betonowych M6. W linii ścieku przykrawęŜnikowego naleŜy umieścić
studzienki ściekowe z przykanalikami z rur PVC o średnicy 20cm (nośność do 40t) i
długości 8,00m w miejscach najbardziej zaniŜonych w celu właściwego odprowadzenia
wód powierzchniowych. Wyloty przykanalików naleŜy obudować kostką betonową.
4.6 POZOSTAŁE ROBOTY I CZYNNIKI
Wykonawca robót zobowiązany jest do zabezpieczenia urządzeń podziemnych
(kabel telefoniczny, kabel energetyczny, wodociąg) w miejscach, gdzie istnieje
zagroŜenie ich naruszenia. Znajdujące się w pasie projektowanego chodnika hydranty
poŜarowe naleŜy rozebrać i umieścić w takich miejscach, aby nie utrudniały ruch pieszy
i kołowy. Cały zakres robót zlokalizowany jest w istniejącym pasie drogi gminnej.
Roboty ziemne w obrębie urządzeń podziemnych naleŜy wykonywać ręcznie.
Projektowana budowa chodnika nie wprowadza zmian w funkcjonowaniu istniejącego
środowiska, poniewaŜ zlokalizowana jest w uŜytkowym pasie drogowym. Roboty naleŜy
wykonywać zgodnie z przepisami, zasadami i normami obowiązującymi w tym zakresie.
UWAGA
W trakcie prowadzonych robót drogowych, wykonawca jest odpowiedzialny
za zabezpieczenie znaków geodezyjnych.
5. BEZPIECZEŃSTWO I HIGIENA PRACY
Realizując przedmiotową inwestycję szczególną uwagę naleŜy zwrócić na:
-
zabezpieczenie i prawidłowe oznakowanie robót przez cały czas budowy nawierzchni
w/w chodnika,
-
pracownicy w czasie robót ubrani byli w kamizelki ostrzegawcze.
Wymagana jest równieŜ na czas wykonywanych robót minimalizacja ograniczeń
i utrudnień dla indywidualnego ruchu lokalnego.
6. OPINIE I UZGODNIENIA PROJEKTU
Realizacja robót objętych niniejszym opracowaniem wymaga:
-
zaakceptowania do realizacji przez Inwestora – Gminę Kraszewice
-
zgłoszenie budowy chodnika – robót budowlanych do Starostwa Powiatowego do
Wydziału Architektury i Budownictwa.
Opracował:
Wiktor Piętka
inŜ. Rafał Świątek
mgr Leszek Karczewski
