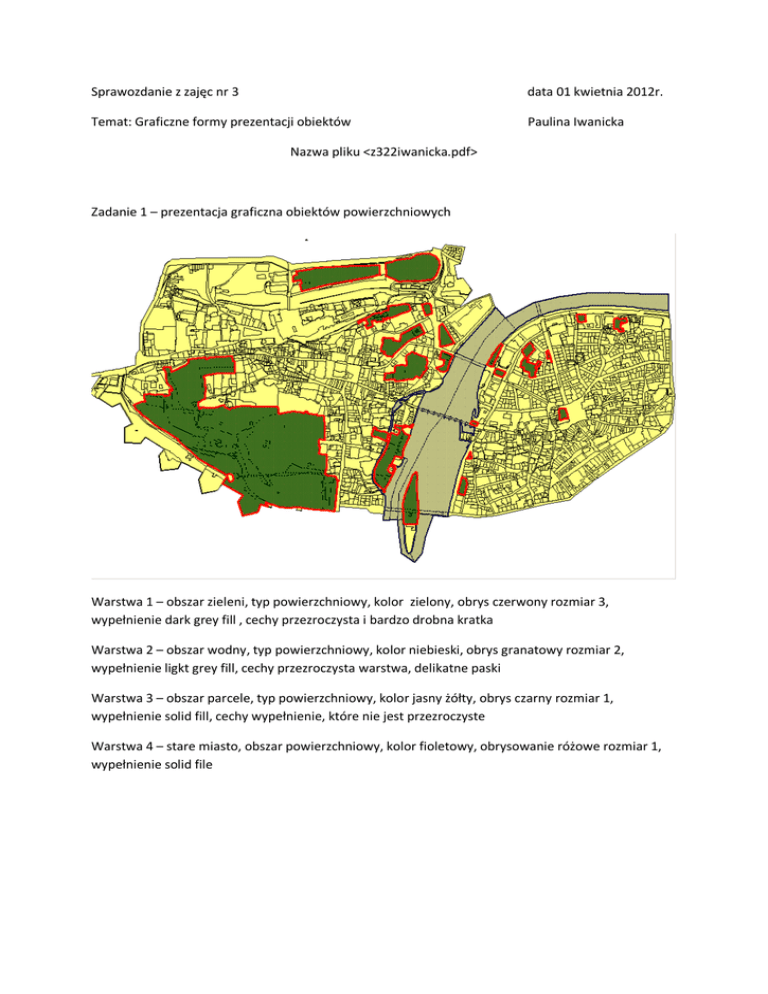

Sprawozdanie z zajęc nr 3
data 01 kwietnia 2012r.
Temat: Graficzne formy prezentacji obiektów
Paulina Iwanicka
Nazwa pliku <z322iwanicka.pdf>
Zadanie 1 – prezentacja graficzna obiektów powierzchniowych
Warstwa 1 – obszar zieleni, typ powierzchniowy, kolor zielony, obrys czerwony rozmiar 3,
wypełnienie dark grey fill , cechy przezroczysta i bardzo drobna kratka
Warstwa 2 – obszar wodny, typ powierzchniowy, kolor niebieski, obrys granatowy rozmiar 2,
wypełnienie ligkt grey fill, cechy przezroczysta warstwa, delikatne paski
Warstwa 3 – obszar parcele, typ powierzchniowy, kolor jasny żółty, obrys czarny rozmiar 1,
wypełnienie solid fill, cechy wypełnienie, które nie jest przezroczyste
Warstwa 4 – stare miasto, obszar powierzchniowy, kolor fioletowy, obrysowanie różowe rozmiar 1,
wypełnienie solid file
Zadanie 2 – prezentacja graficzna obiektów liniowych
Warstwa 1 – woda, typ powierzchniowy, kolor granatowy, obrys fioletowy rozmiar 3, wypełnienie
dark grey fill, cechy drobna kratka, lekko przezroczysta
Warstwa 2 – ulice, obiekt liniowy, kolor czerwony rozmiar 2, solid line
Warstwa 3 – nazwa obiektu stare miasto, obiekt powierzchniowy, kolor jasno-żółty, obrys czarny
rozmiar 2, wypełnienie solid file
Zadanie 3 – prezentacja graficzna obiektów punktowych
Warstwa 1 – knajpy, obiekt punktowy, kolor granatowy, styl true type marker rozmiar 15, symbol
„krzyżyka w kółku”
Warstwa 2 – sklepy, obiekt punktowy, kolor czerwony, styl true type marker rozmiar 15, symbol flagi
Warstwa 3 – stare miasto, obiekt powierzchniowy, kolor jasno-żółty, obrys fioletowy rozmiar 3,
wypełnienie solid file
Zadnie 4 – komplikacja wszystkich dostępnych warstw
Warstwa 1 – sklepy, obiekt punktowy, kolor granatowy, symbol kwadrat
Warstwa 2 – knajpy, obiekt punktowy, kolor brązowym, symbol kwadrat
Warstwa 3 – szpitale, obiekt punktowy, kolor czerwony, symbol strzałki
Warstwa 4 – ulice, obiekt liniowy, kolor jasnoniebieski
Warstwa 5 – wody, obiekt powierzchniowy, kolor niebieski, obrys granatowy rozmiar 2, wypełnienie
ligkt grey fill, cechy przezroczysta warstwa, delikatne paski
Warstwa 6 - obszar zieleni, typ powierzchniowy, kolor zielony, obrys czerwony rozmiar 3,
wypełnienie dark grey fill , cechy przezroczysta i bardzo drobna kratka
Warstwa 7 - obszar parcele, typ powierzchniowy, kolor jasny żółty, obrys czarny rozmiar 1,
wypełnienie solid fill, cechy wypełnienie, które nie jest przezroczyste
Warstwa 8 - stare miasto, obszar powierzchniowy, kolor fioletowy, obrysowanie różowe rozmiar 1,
wypełnienie solid file
