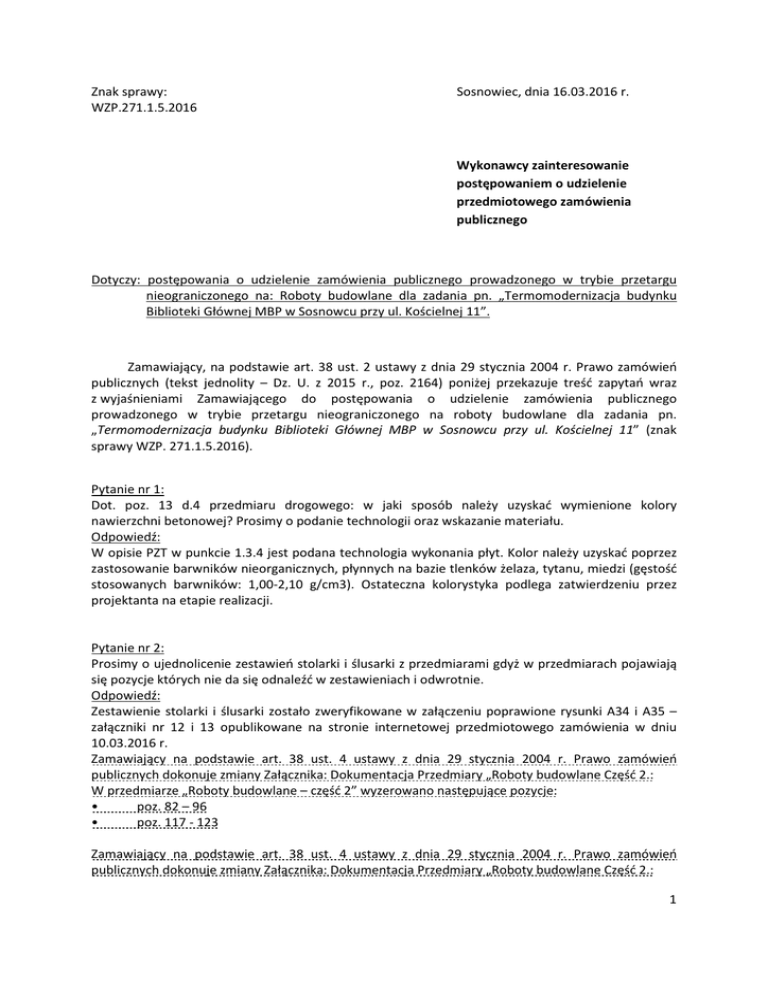

1 Znak sprawy: Sosnowiec, dnia 16.03.2016 r. WZP.271.1.5.2016

Znak sprawy:
WZP.271.1.5.2016
Sosnowiec, dnia 16.03.2016 r.
Wykonawcy zainteresowanie
postępowaniem o udzielenie
przedmiotowego zamówienia
publicznego
Dotyczy: postępowania o udzielenie zamówienia publicznego prowadzonego w trybie przetargu
nieograniczonego na: Roboty budowlane dla zadania pn. „Termomodernizacja budynku
Biblioteki Głównej MBP w Sosnowcu przy ul. Kościelnej 11”.
Zamawiający, na podstawie art. 38 ust. 2 ustawy z dnia 29 stycznia 2004 r. Prawo zamówień
publicznych (tekst jednolity – Dz. U. z 2015 r., poz. 2164) poniżej przekazuje treść zapytań wraz
z wyjaśnieniami Zamawiającego do postępowania o udzielenie zamówienia publicznego
prowadzonego w trybie przetargu nieograniczonego na roboty budowlane dla zadania pn.
„Termomodernizacja budynku Biblioteki Głównej MBP w Sosnowcu przy ul. Kościelnej 11” (znak
sprawy WZP. 271.1.5.2016).
Pytanie nr 1:
Dot. poz. 13 d.4 przedmiaru drogowego: w jaki sposób należy uzyskać wymienione kolory
nawierzchni betonowej? Prosimy o podanie technologii oraz wskazanie materiału.
Odpowiedź:
W opisie PZT w punkcie 1.3.4 jest podana technologia wykonania płyt. Kolor należy uzyskać poprzez
zastosowanie barwników nieorganicznych, płynnych na bazie tlenków żelaza, tytanu, miedzi (gęstość
stosowanych barwników: 1,00-2,10 g/cm3). Ostateczna kolorystyka podlega zatwierdzeniu przez
projektanta na etapie realizacji.
Pytanie nr 2:
Prosimy o ujednolicenie zestawień stolarki i ślusarki z przedmiarami gdyż w przedmiarach pojawiają
się pozycje których nie da się odnaleźć w zestawieniach i odwrotnie.
Odpowiedź:
Zestawienie stolarki i ślusarki zostało zweryfikowane w załączeniu poprawione rysunki A34 i A35 –
załączniki nr 12 i 13 opublikowane na stronie internetowej przedmiotowego zamówienia w dniu
10.03.2016 r.
Zamawiający na podstawie art. 38 ust. 4 ustawy z dnia 29 stycznia 2004 r. Prawo zamówień
publicznych dokonuje zmiany Załącznika: Dokumentacja Przedmiary „Roboty budowlane Część 2.:
W przedmiarze „Roboty budowlane – część 2” wyzerowano następujące pozycje:
•
poz. 82 – 96
•
poz. 117 - 123
Zamawiający na podstawie art. 38 ust. 4 ustawy z dnia 29 stycznia 2004 r. Prawo zamówień
publicznych dokonuje zmiany Załącznika: Dokumentacja Przedmiary „Roboty budowlane Część 2.:
1
W przedmiarze „Roboty budowlane – część 2” skorygowano następujące pozycje:
z:
poz. 103 KNR-W 2-02 1040-06 „Witryny aluminiowe szklone z drzwiami dwuskrzydłowymi szer. w
świetle > 180 o odporności ogniowej EI30 <Aw7> 3.36*2.5*2
na:
poz. 103 KNR-W 2-02 1040-06 „Witryny aluminiowe szklone z drzwiami jednoskrzydłowymi szer. w
świetle 90 o odporności ogniowej EI30” <Aw7> 3,36*2,5 = 8,40m2
z:
poz. 112 KNR-W 2-02 „Witryny aluminiowe szklone z drzwiami dwuskrzydłowymi szer. w świetle >
180 o odporności ogniowej EI30 <Aw18> 3.78*2.5*2
na:
ma być poz. 112 KNR-W 2-02 1040-06 „Witryny aluminiowe szklone z drzwiami dwuskrzydłowymi
szer. w świetle 180 o odporności ogniowej EI30” <Aw18> 3,78*2,5 = 9,45m2
Zamawiający na podstawie art. 38 ust. 4 ustawy z dnia 29 stycznia 2004 r. Prawo zamówień
publicznych dokonuje zmiany Załącznika: Dokumentacja Przedmiary „Roboty budowlane Część 2”.:
W przedmiarze „Roboty budowlane – część 2” w dziale nr 22 p.n. „Odpowiedź na pytanie” dotyczące
witryn aluminiowych, ościeżnic drzwiowych oraz skrzydeł drzwiowych dodano pozycje:
•
poz. 310 KNR-W 2-02 1040-06 „Witryny aluminiowe szklone szkłem 23mm o odporności
ogniowej EI30, podział szklenia bezszprosowe” <Aw16> 4,36*2,5 = 10,90m2
•
poz. 311 KNR-W 2-02 1040-06 „Witryny aluminiowe szklone szkłem 23mm o odporności
ogniowej EI30, podział szklenia bezszprosowe” <Aw17> 4,08*2,5 = 10,20m2
•
poz. 312 KNR 2-02 1016-04 „Ościeżnice drzwiowe regulowane pojedyncze” 6 szt.
•
poz. 313 KNR 2-02 1016-05 „Ościeżnice drzwiowe stalowe specjalne do drzwi ppoż” 11+16+1
= 28szt
•
poz. 314 KNR 2-02 1016-04 „Ościeżnice drzwiowe regulowane podwójne” 2 szt.
•
poz. 315 KNR 2-02 2017-02 „Skrzydła drzwiowe płytowe wewnętrzne, pełne z okładziną HPL,
fabrycznie wykończone zlicowane z okładziną ścienną HPL, zamek patentowy” <D1z> 0,9*2,0*6 =
10,80m2
•
poz. 316 KNR 2-02 2019-09 „Skrzydła drzwiowe płytowe wewnętrzne, pełne z okładziną HPL,
dymoszczelne fabrycznie wykończone zlicowane z okładziną ścienną HPL, zamek patentowy,
samozamykacz” <D2z> 0,9*2,0*11 = 19,80m2
•
poz. 317 KNR 2-02 2019-09 „Skrzydła drzwiowe płytowe wewnętrzne EI30, pełne z okładziną
HPL, dymoszczelne fabrycznie wykończone zlicowane z okładziną ścienną HPL, zamek patentowy”
<D3z> 0,9*2,0*16 = 28,80m2
•
poz. 318 KNR 2-02 2019-09 „Skrzydła drzwiowe płytowe wewnętrzne EIS60, pełne z okładziną
HPL, dymoszczelne fabrycznie wykończone zlicowane z okładziną ścienną HPL, zamek patentowy”
<D4z> 1,8*2,0 = 3,60m2
•
poz. 319 KNR 2-02 2017-02 „Skrzydła drzwiowe płytowe wewnętrzne, pełne z okładziną HPL,
fabrycznie wykończone zlicowane z okładziną ścienną HPL, zamek patentowy” <D5z> 1,9*2,0*2 =
7,60m2
Pytanie nr 3:
Prosimy o ponowne udostępnienie rys. A35 – Zestawienie stolarki drzwiowej wewnętrznej.
Dotychczas udostępniony rysunek został błędnie wydrukowany do formatu pdf, ucinając przy tym
pierwszy wiersz tabeli - „oznaczenie na rysunku” co utrudnia weryfikacje pozycji.
Odpowiedź:
2
Skorygowano rysunek A35 – załącznik nr 12 opublikowany na stronie internetowej przedmiotowego
zamówienia w dniu 10.03.2016 r.
Pytanie nr 4:
Pomiędzy opisem technicznym, a rzutem zagospodarowania terenu pojawiają się rozbieżności
odnośnie lokalizacji stanowisk odsłuchu audiobooków. Opis techniczny, w dziale 1.8.2 - Multimedia,
podaje, jako lokalizację, wbudowanie elementów w elewację, natomiast projekt zagospodarowania
przedstawia stanowiska, jako wolno stojące. Prosimy o jednoznaczne wskazanie lokalizacji stanowisk.
Odpowiedź:
Stanowiska audiobooków składają się z głośników kierunkowych wmontowanych w elewację oraz z
miejsca na placu gdzie można ich odsłuchać. Lokalizacja stanowisk zgodnie z rysunkiem PZT –
oznaczenie „A”.
Pytanie nr 5:
Brak dokładnych wytycznych dotyczących wykonania wyposażenia meblowego. Prosimy o podanie
szczegółowych wytycznych dla całości wyposażenia, takich jak dokładne wymiary, materiał, z jakiego
należy wykonać meble, maksymalne dopuszczalne obciążenie regałów, rodzajów wykończeni itp.
Odpowiedź:
Szczegóły zgodnie z załącznikami nr 1, 2, 3, 4, 5, 6, 7, 8 opublikowane na stronie internetowej
przedmiotowego zamówienia w dniu 10.03.2016 r.
Pytanie nr 9:
Brak w projekcie „front panel”, opisanych w pozycjach 191-194 przedmiaru robót. Prosimy o
przekazanie dokumentacji projektowych, specyfikacji dotyczących tego elementu wraz z dokładnymi
wytycznymi materiałowymi, wymiarami, rodzajami wykończeni oraz przykładowymi wizualizacjami.
Odpowiedź:
Szczegóły zgodnie z załącznikiem nr 8 poz. 2 (oznaczenia Fp1, Fp2, Fp3, Fp4) opublikowanym na
stronie internetowej przedmiotowego zamówienia w dniu 10.03.2016 r.
Pytanie nr 6:
Brak szczegółowych wytycznych, takich jak wytyczne materiałowe, dopuszczalne obciążenia, dla 224
pozycji przedmiaru robót – regał ekspozycyjny. Prosimy o uzupełnienie dokumentacji oraz
specyfikacji przedmiotu.
Odpowiedź:
Szczegóły zgodnie z załącznikiem nr 8 poz.19 opublikowanym na stronie internetowej
przedmiotowego zamówienia w dniu 10.03.2016 r.
Pytanie nr 7:
Brak szczegółowych wytycznych, takich jak wytyczne materiałowe, dopuszczalne obciążenia, dla 226 i
227 pozycji przedmiaru robót – regały biblioteczne. Prosimy o uzupełnienie dokumentacji oraz
specyfikacji przedmiotów.
Odpowiedź:
Szczegóły zgodnie z załącznikiem nr 8 poz.20 opublikowanym na stronie internetowej
przedmiotowego zamówienia w dniu 10.03.2016 r.
Pytanie nr 8:
3
Brak szczegółowych wytycznych, w tym indywidualnego projektu załączników nr 5 i 6, odnośnie
pozycji przedmiarowych 224 – 227 – lady. Prosimy o udostępnienie dokładnej specyfikacji dla tych
pozycji takich jak: wymiary, wytyczne materiałowe oraz indywidualne projekty.
Odpowiedź:
W załączeniu załączniki nr 5, 6 opublikowane na stronie internetowej przedmiotowego zamówienia w
dniu 10.03.2016 r.
Pytanie nr 9:
Brak szczegółowych wytycznych odnośnie zabudowy ścian – pozycje 251, 252 przedmiaru robót.
Prosimy udostępnienie szczegółowych wytycznych takich jak wytyczne materiałowe, wymiary,
wizualizacje dla przywołanych elementów.
Odpowiedź:
Szczegóły zgodnie z załącznikiem nr 8 poz.38 i 39 opublikowanym na stronie internetowej
przedmiotowego zamówienia w dniu 10.03.2016 r.
Pytanie nr 10:
Prosimy o udostępnienie dokładnych wytycznych odnośnie ruchomych ścianek do ekspozycji pozycja 254 przedmiaru robót. Obecnie udostępnione informacje nie pozwalają na prawidłowe
przygotowanie wyceny pozycji. Prosimy o przekazanie dokumentacji projektowych, specyfikacji
dotyczących tego elementu wraz z dokładnymi wytycznymi materiałowymi, wymiarami, rodzajami
wykończeni oraz przykładowymi wizualizacjami.
Odpowiedź:
Szczegóły zgodnie z załącznikiem nr 8 poz.41 opublikowany na stronie internetowej przedmiotowego
zamówienia w dniu 10.03.2016 r.
Pytanie nr 11:
Brak dokładnych wytycznych dla pozycji 256 przedmiaru robót – tablica projekcyjna. Prosimy o
udostępnienie szczegółowej specyfikacji przedmiotu, w tym wymiarów, materiału, funkcji,
przykładowej grafiki omawianego elementu.
Odpowiedź:
Szczegóły zgodnie z załącznikiem nr 8 poz.43 opublikowanym na stronie internetowej
przedmiotowego zamówienia w dniu 10.03.2016 r.
Pytanie nr 12:
Pozycje 208, 209, 241, 242, 246, 247, 257 przedmiaru robót odsyłają odpowiednio do załączników 1-7
indywidualnego projektu wyposażenia. Udostępniona dokumentacja przetargowa nie zawiera
wymienionych załączników. Prosimy o uzupełnienie dokumentacji przetargowej.
Odpowiedź:
W załączeniu załączniki 1-7 opublikowane na stronie internetowej przedmiotowego zamówienia w
dniu 10.03.2016 r.
Pytanie nr 13:
W przedmiarze brak systemowych kabin toaletowych widocznych na rzutach aranżacji dla wszystkich
kondygnacji. Prosimy o potwierdzenie czy wchodzą one w zakres wyceny. Jeżeli tak prosimy o
podanie szczegółowych wytycznych, na podstawie, których mają zostać wykonane oraz uzupełnienie
przedmiaru robót.
4
Odpowiedź:
Systemowe kabiny toaletowe wchodzą w zakres projektu. Szczegóły wykonania zgodnie z rysunkami
rzutów oraz specyfikacją techniczną – załącznik nr 16 opublikowany na stronie internetowej
przedmiotowego zamówienia w dniu 10.03.2016 r.
W związku z udzieloną odpowiedzią w niniejszym pytaniu Zamawiający na podstawie art. 38 ust. 4
ustawy z dnia 29 stycznia 2004 r. Prawo zamówień publicznych dokonuje zmiany Załącznika:
Dokumentacja Przedmiary Roboty budowlane Część 2.:
W przedmiarze „Roboty budowlane – część 2” w dziale nr 22 p. n. „Odpowiedź na pytanie”
dotyczącego ścianki ustępowej dodano pozycję:
•
poz. 304 KNR-W 2-02 1029-05 „Ścianki ustępowe systemowe z HPL gr. 10mm z drzwiami wg
specyfikacji” 73,30m2.
Pytanie nr 14:
W przedmiarze brak blatów pod umywalki widocznych na rzutach aranżacji dla wszystkich
kondygnacji. Prosimy o potwierdzenie czy wchodzą one w zakres wyceny. Jeżeli tak prosimy o
podanie szczegółowych wytycznych, na podstawie, których mają zostać wykonane oraz uzupełnienie
przedmiaru robót.
Odpowiedź:
Blaty pod umywalki wchodzą w zakres projektu. Szczegóły wykonania zgodnie z rysunkami rzutów
oraz specyfikacją techniczną – załącznik nr 16 opublikowany na stronie internetowej
przedmiotowego zamówienia w dniu 10.03.2016 r.
W związku z udzieloną odpowiedzią w niniejszym pytaniu Zamawiający na podstawie art. 38 ust. 4
ustawy z dnia 29 stycznia 2004 r. Prawo zamówień publicznych dokonuje zmiany Załącznika:
Dokumentacja Przedmiary Roboty budowlane Część 2.:
W przedmiarze „Roboty budowlane – część 2” w dziale nr 22 „odpowiedź na pytanie” dotyczącą
dostawy i montażu blatów pod umywalki dodano pozycję:
•
poz. 305 KNR-W 2-02 1030-02 „Dostawa i montaż blatów pod umywalki wg specyfikacji”
15,59m2
Pytanie nr 15:
Brak w dokumentacji rzutu aranżacji parteru. Obecnie w rysunku pod nazwą „A10
BIBLIOTEKA_PW_150828_RZUTY-PARTER_ARANŻ (2) „ znajduje się rzut aranżacji pierwszego piętra.
Prosimy o skorygowanie rysunku i udostepnienie rzutu aranżacji parteru.
Odpowiedź:
Zamieszczono poprawny rysunek A10 w wersji pdf – załącznik nr 17 opublikowany na stronie
internetowej przedmiotowego zamówienia w dniu 10.03.2016 r.
Pytanie nr 16:
Na rysunku A07 BIBLIOTEKA_PW_150828_RZUTY-PARTER_PROJ, w linii wykonania przekroju 2-2, na
elewacji zaznaczono „wrzutnię na książki”. W dokumentacji jednak brak specyfikacji omawianej
pozycji, jednocześnie brak pozycji w przedmiarze robót. Prosimy o uzupełnienie przedmiaru robót
oraz specyfikacji elementu.
Odpowiedź:
Szczegóły wykonania wrzutni według rysunku nr A40 - załącznik nr 21 opublikowany na stronie
internetowej przedmiotowego zamówienia w dniu 10.03.2016 r.
Zamawiający na podstawie art. 38 ust. 4 ustawy z dnia 29 stycznia 2004 r. Prawo zamówień
publicznych dokonuje zmiany Załącznika: Dokumentacja Przedmiary „Roboty budowlane Część 2.:
5
W przedmiarze „Roboty budowlane – część 2” w dziale nr 22 p. n. „Odpowiedź na pytanie”
dotyczącą otworu wrzutowego, kasetonów informacyjnych oraz osłon górnych dodano pozycję:
•
poz. 332 KNR 2-023007-04 kalk. Własna „Otwór wrzutowy, samodomykająca klapa z
rękawem wrzutowym” 1 elem.
•
Poz. 333 KNR 2-1108-03 „Kaseton informacyjny, podświetlany taśmą LED z czujnikiem
zmierzchu automatycznie uruchamiającym podświetlenie, rama stalowa malowana proszkowo, szkło
mleczne” 1,21*0,75 = 0,91m2
•
poz. 334 KNR 0-15II0523-01 :Osłona górna kosza na książki z płyt poliwęglanu
dwukomorowego” 0,8*0,6= 0,48m2
Pytanie nr 17:
Na rysunku A07 BIBLIOTEKA_PW_150828_RZUTY-PARTER_PROJ, przy pomieszczeniu 0.14 wrysowano
kurtyny ppoż. Brak stosowniej pozycji w przedmiarze robót oraz szczegółowej specyfikacji dla tych
elementów. Prosimy o udostępnienie specyfikacji omawianych elementów oraz uzupełnienie
przedmiaru robót.
Odpowiedź:
Należy zamontować 3 kurtyny ppoż o odporności ogniowej EW 30 o wymiarach: 570x330cm,
180x330cm, 380x330cm napędzane elektrycznie. Skrzynka i prowadnice w kolorze białym.
W związku z udzieloną odpowiedzią w niniejszym pytaniu Zamawiający na podstawie art. 38 ust. 4
ustawy z dnia 29 stycznia 2004 r. Prawo zamówień publicznych dokonuje zmiany Załącznika:
Dokumentacja Przedmiary Roboty budowlane Część 2.:
W przedmiarze „Roboty budowlane – część 2” w dziale nr 22 p. n. „Odpowiedź na pytanie”
dotyczącym kurtyny ppoż. dodano pozycję:
•
poz. 306 KNR 2-02 1204-04 „Kurtyna ppoż” (5,7+1,8+3,8)*3,3 = 37,29m2
Pytanie nr 18:
Według układu konstrukcyjnego, pomiędzy obecnymi osiami 7 i 8, powinna przebiegać dylatacja
konstrukcyjna budynku. Prosimy o potwierdzenie oraz uzupełnienie projektu w omawianym zakresie.
Odpowiedź:
Dylatacje konstrukcyjne w budynku występują pomiędzy następującymi osiami: 4-5, 7-8, V-VI, c-A. W
miejscach tych należy zastosować systemowe dylatacje podłogowe ścienne oraz sufitowe.
Szczegółowy dobór profili dylatacyjnych nastąpi po dokonaniu odkrywek.
W związku z udzieloną odpowiedzią w niniejszym pytaniu Zamawiający na podstawie art. 38 ust. 4
ustawy z dnia 29 stycznia 2004 r. Prawo zamówień publicznych dokonuje zmiany Załącznika:
Dokumentacja Przedmiary Roboty budowlane Część 2.:
W przedmiarze „Roboty budowlane – część 2” w dziale nr 22 p. n. dotyczącym wykonania dylatacji
„Odpowiedź na pytanie” dodano pozycję:
•
poz. 307 KNR 0-33 0123-03 „Wykonanie dylatacji poprzez montaż profilu dylatacyjnego
posadzki” 195,00m
•
poz. 308 KNR 0-33 0123-03 „Wykonanie dylatacji poprzez montaż profilu dylatacyjnego
sufity” 195,00m
•
poz. 309 KNR 0-33 0123-03 „Wykonanie dylatacji poprzez montaż profilu dylatacyjnego
ściany” 214,80m
Pytanie nr 19:
W obiekcie występują dylatacje konstrukcyjne budynku. Jednak brak w projekcie oraz przedmiarze
robót informacji na temat profili dylatacyjnych konstrukcyjnych. Prosimy o wyspecyfikowanie, jakie
6
profile należy przewidzieć (szerokość szczeliny, zakres pracy) oraz uzupełnienie przedmiaru robót.
Jednocześnie prosimy o informację czy profile należy zamontować również na pionowych dylatacjach
słupów na poziomie -1, w pomieszczeniach -1.01 oraz -1.40. Jednocześnie prosimy o potwierdzenie
występowania dylatacji konstrukcyjnej przy osi 7.
Odpowiedź:
Dylatacje konstrukcyjne w budynku występują pomiędzy następującymi osiami: 4-5, 7-8, V-VI, c-A. W
miejscach tych należy zastosować systemowe dylatacje podłogowe ścienne oraz sufitowe.
Szczegółowy dobór profili dylatacyjnych nastąpi po dokonaniu odkrywek.
W związku z udzieloną odpowiedzią w niniejszym pytaniu Zamawiający na podstawie art. 38 ust. 4
ustawy z dnia 29 stycznia 2004 r. Prawo zamówień publicznych dokonuje zmiany Załącznika:
Dokumentacja Przedmiary Roboty budowlane Część 2.:
W przedmiarze „Roboty budowlane – część 2” w dziale nr 22 p. n. „Odpowiedź na pytanie”
dotyczącego wykonania dylatacji dodano pozycję:
•
poz. 307 KNR 0-33 0123-03 „Wykonanie dylatacji poprzez montaż profilu dylatacyjnego
posadzki” 195,00m
•
poz. 308 KNR 0-33 0123-03 „Wykonanie dylatacji poprzez montaż profilu dylatacyjnego
sufity” 195,00m
•
poz. 309 KNR 0-33 0123-03 „Wykonanie dylatacji poprzez montaż profilu dylatacyjnego
ściany” 214,80m.
Pytanie nr 20:
Brak w dokumentacji dokładnych wytycznych jak należy wykonać fotele audytoryjne. Pojawia się
jedynie krótka wzmianka w wytycznych akustycznych „Fotele audytoryjne o konstrukcji stalowej, do
której mocowane jest siedzisko i oparcie ze sklejki bukowej (siedzisko od dołu perforowane). Pokrycie
wykonane z pianki o grubości 40mm i tapicerowane tkaniną”. Prosimy o dokładne wyspecyfikowanie
omawianego elementu wyposażenia.
Odpowiedź:
Szczegóły zgodnie z załącznikiem nr 8 poz.45 opublikowany na stronie internetowej przedmiotowego
zamówienia w dniu 10.03.2016 r.
Pytanie nr 21:
Rys. nr A35 dot. stolarki drzwiowej – w tabeli zestawczej brak wiersza z oznaczeniami poszczególnych
drzwi (wg wymiarów prawdopodobnie są to drzwi D1-D10 oraz D1z-D5z). Prosimy o uzupełnienie
rysunku A35 i wprowadzenie stosownych oznaczeń.
Odpowiedź:
Skorygowano rysunek A35 – załącznik nr 12 opublikowany na stronie internetowej przedmiotowego
zamówienia w dniu 10.03.2016 r.
Pytanie nr 22:
Brak w zestawieniu stolarki wewnętrznej (rys. nr A34) poz. Aw15, Aw16 i Aw17 – prosimy o
uzupełnienie zestawienia.
Odpowiedź:
Skorygowano rysunek A34 – załącznik nr 13 opublikowany na stronie internetowej przedmiotowego
zamówienia w dniu 10.03.2016 r. Witryna Aw15 ujęta została w przedmiarze „Roboty budowlane –
część 2” pod pozycją 111.
Zamawiający na podstawie art. 38 ust. 4 ustawy z dnia 29 stycznia 2004 r. Prawo zamówień
publicznych dokonuje zmiany Załącznika: Dokumentacja Przedmiary „Roboty budowlane Część 2.:
7
W przedmiarze „Roboty budowlane – część 2” w dziale nr 22 p. n. „Odpowiedź na pytanie” dotyczącą
witryn aluminiowych dodano pozycję:
•
poz. 310 KNR-W 2-02 1040-06 „Witryny aluminiowe szklone szkłem 23mm o odporności
ogniowej EI30, podział szklenia bezszprosowe” <Aw16> 4,36*2,5 = 10,90m2
•
poz. 311 KNR-W 2-02 1040-06 „Witryny aluminiowe szklone szkłem 23mm o odporności
ogniowej EI30, podział szklenia bezszprosowe” <Aw17> 4,08*2,5 = 10,20m2
Pytanie nr 23:
W zestawieniu ślusarki wewnętrznej (rys. nr A34) występują 2 sztuki poz. Aw7 (1szt. na parterze + 1
szt. na pierwszym piętrze), tymczasem poz. Aw7 występuje jedynie na parterze (rys. A07 w osi III). W
przedmiarze dot. robót niekwalifikowanych (pkt. 103) również wpisano 2 szt. w/w pozycji. Prosimy o
wyjaśnienie bądź korektę zestawienia i przedmiaru w tym zakresie.
Odpowiedź:
Skorygowano rysunek A34 – załącznik nr 13 opublikowany na stronie internetowej przedmiotowego
zamówienia w dniu 10.03.2016 r. Pozycja Aw7 występuje w jednym egzemplarzu na parterze.
W związku z udzieloną odpowiedzią w niniejszym pytaniu Zamawiający na podstawie art. 38 ust. 4
ustawy z dnia 29 stycznia 2004 r. Prawo zamówień publicznych dokonuje zmiany Załącznika:
Dokumentacja Przedmiary Roboty budowlane Część 2.:
W przedmiarze „Roboty budowlane – część 2” skorygowano pozycję 103:
z:
poz. 103 KNR-W 2-02 1040-06 „Witryny aluminiowe szklone z drzwiami jednoskrzydłowymi szer. w
świetle 90 o odporności ogniowej EI30” <Aw7> 3,36*2,5*2 = 16,80m2
na:
poz. 103 KNR-W 2-02 1040-06 „Witryny aluminiowe szklone z drzwiami jednoskrzydłowymi szer. w
świetle 90 o odporności ogniowej EI30” <Aw7> 3,36*2,5 = 8,40m2
Pytanie nr 24:
W zestawieniu ślusarki wewnętrznej (rys. nr A34) występują 2 sztuki poz. Aw18 (1szt. na parterze + 1
szt. na pierwszym piętrze), tymczasem poz. Aw18 występuje tylko na pierwszym piętrze (rys. A12 w
osi III). W przedmiarze dot. robót niekwalifikowanych (pkt. 112) również wpisano 2 szt. w/w pozycji.
Prosimy o wyjaśnienie bądź korektę zestawienia i przedmiaru w tym zakresie.
Odpowiedź:
Skorygowano rysunek A34 – załącznik nr 13 opublikowany na stronie internetowej przedmiotowego
zamówienia w dniu 10.03.2016 r. Pozycja Aw18 występuje w jednym egzemplarzu na piętrze.
W związku z udzieloną odpowiedzią w niniejszym pytaniu Zamawiający na podstawie art. 38 ust. 4
ustawy z dnia 29 stycznia 2004 r. Prawo zamówień publicznych dokonuje zmiany Załącznika:
Dokumentacja Przedmiary Roboty budowlane Część 2.:
W przedmiarze „Roboty budowlane – część 2” skorygowano pozycję 112:
z:
było poz. 112 KNR-W 2-02 1040-06 „Witryny aluminiowe szklone z drzwiami dwuskrzydłowymi szer.
w świetle 180 o odporności ogniowej EI30” <Aw18> 3,78*2,5*2 = 18,90m2
na:
•
ma być poz. 112 KNR-W 2-02 1040-06 „Witryny aluminiowe szklone z drzwiami
dwuskrzydłowymi szer. w świetle 180 o odporności ogniowej EI30” <Aw18> 3,78*2,5 = 9,45m2
Pytanie nr 25:
8
Brak w przedmiarze drzwi wewnętrznych z okładziną HPL oznaczonych D1z, D2z, D3z, D4z oraz D5z
(występują prawdopodobnie – z uwagi na brak pierwszego wiersza – w zestawieniu stolarki – rys. A35
oraz na rysunkach rzutów A07, A12, A17 – wejścia do toalet, wejścia do pomieszczeń obok toalet i na
klatkę schodową). Prosimy o uzupełnienie przedmiarów.
Odpowiedź:
Zamawiający na podstawie art. 38 ust. 4 ustawy z dnia 29 stycznia 2004 r. Prawo zamówień
publicznych dokonuje zmiany Załącznika: Dokumentacja Przedmiary „Roboty budowlane Część 2.:
W przedmiarze „Roboty budowlane – część 2” w dziale nr 22 p. n. „Odpowiedź na pytanie” dotycząc
a ościeżnic drzwiowych dodano pozycje:
•
poz. 312 KNR 2-02 1016-04 „Ościeżnice drzwiowe regulowane pojedyncze” 6 szt.
•
poz. 313 KNR 2-02 1016-05 „Ościeżnice drzwiowe stalowe specjalne do drzwi ppoż” 11+16+1
= 28szt
•
poz. 314 KNR 2-02 1016-04 „Ościeżnice drzwiowe regulowane podwójne” 2 szt.
•
poz. 315 KNR 2-02 2017-02 „Skrzydła drzwiowe płytowe wewnętrzne, pełne z okładziną HPL,
fabrycznie wykończone zlicowane z okładziną ścienną HPL, zamek patentowy” <D1z> 0,9*2,0*6 =
10,80m2
•
poz. 316 KNR 2-02 2019-09 „Skrzydła drzwiowe płytowe wewnętrzne, pełne z okładziną HPL,
dymoszczelne fabrycznie wykończone zlicowane z okładziną ścienną HPL, zamek patentowy,
samozamykacz” <D2z> 0,9*2,0*11 = 19,80m2
•
poz. 317 KNR 2-02 2019-09 „Skrzydła drzwiowe płytowe wewnętrzne EI30, pełne z okładziną
HPL, dymoszczelne fabrycznie wykończone zlicowane z okładziną ścienną HPL, zamek patentowy”
<D3z> 0,9*2,0*16 = 28,80m2
•
poz. 318 KNR 2-02 2019-09 „Skrzydła drzwiowe płytowe wewnętrzne EIS60, pełne z okładziną
HPL, dymoszczelne fabrycznie wykończone zlicowane z okładziną ścienną HPL, zamek patentowy”
<D4z> 1,8*2,0 = 3,60m2
•
poz. 319 KNR 2-02 2017-02 „Skrzydła drzwiowe płytowe wewnętrzne, pełne z okładziną HPL,
fabrycznie wykończone zlicowane z okładziną ścienną HPL, zamek patentowy” <D5z> 1,9*2,0*2 =
7,60m2
Pytanie nr 26:
Napisy i logo – prosimy o informację czy wykonanie napisów nad wejściem oraz loga biblioteki
umieszczonego na elewacji jest w zakresie opracowania. Jeśli tak, prosimy o uzupełnienie
dokumentacji oraz przedmiarów w tym zakresie.
Odpowiedź:
Szczegóły wykonania napisu i logo zgodnie z rysunkiem nr A39 - załącznik 20 opublikowany na stronie
internetowej przedmiotowego zamówienia w dniu 10.03.2016 r.
Zamawiający na podstawie art. 38 ust. 4 ustawy z dnia 29 stycznia 2004 r. Prawo zamówień
publicznych dokonuje zmiany Załącznika: Dokumentacja Przedmiary „Roboty budowlane Część 2.:
W przedmiarze „Roboty budowlane – część 2” w dziale nr 22 p. n. „Odpowiedź na pytanie” dotyczącą
wykonania logo dodano pozycje:
•
poz. 330 Niekatologowa kalk własna „Wykonanie logo, styrodur w kolorze RAL 9003,
powierzchnia frontowa licowana plexi RAL 9003” 1,82*1,72 = 3,13m2
•
poz. 331 Niekatologowa kalk własna „Wykonanie szyldu z napisem (MIEJSKA BIBLIOTEKA
PUBLICZNA im. GUSTAWA DANIŁOWSKIEGO W SOSNOWCU), styrodur w kolorze RAL 9003,
powierzchnia frontowa licowana plexi RAL 9003” 12,0*0,75 = 9,0m2
Pytanie nr 27:
9
Rys. A36 dot. balustrad wewnętrznych biblioteki po za klatkami schodowymi – brak informacji czy
balustrady mają być wykonane w pełni jako szklane (tak może wynikać z rysunku), brak informacji
dot. pochwytów balustrad, brak informacji z jakiego szkła należy wykonać te balustrady. Prosimy o
uzupełnienie.
Odpowiedź:
Balustrady w przestrzeniach ogólnodostępnych przedstawione na rysunku A36 mają zostać
wykonane jako balustrady szklane (szkło hartowane laminowane 8.8.4 gr. 17,5mm) z pochwytem ze
stali nierdzewnej (profil 40x40mm) na listwach montażowych mocowanych od góry.
Pytanie nr 28:
Rys. A37 dot. balustrad klatek schodowych – brak wymiarów przekroju pochwytu, brak detalu
przedstawiającego połączenie słupów balustrady do płyty schodów. Prosimy o uzupełnienie.
Odpowiedź:
Szczegóły zgodnie z rysunkiem nr A37 - załącznik nr 22 opublikowany na stronie internetowej
przedmiotowego zamówienia w dniu 10.03.2016 r.
Pytanie nr 29:
Windy – w opisie technicznym do projektu Architektury pkt. 1.6.5 opisano windę osobową jako
panoramiczną z przeszklonymi ścianami bocznymi. Brak natomiast informacji, z czego mają być
wykonane drzwi windy oraz ściana tylna. Prosimy o uzupełnienie.
Odpowiedź:
Ściana tylna – stal nierdzewna szczotkowana. Drzwi dwupanelowe teleskopowe ze szkła (drzwi
kabinowe oraz drzwi szybowe). Drzwi szybowe w piwnicy o odporności ogniowej EI30- zgodnie z
ekspertyzą ppoż.
Pytanie nr 30:
Przedmiar roboty kwalifikowane pkt. 4. Ocieplenie ścian piwnic 15 - 21 – niedoszacowanie, w
przedmiarze jest 619 m2, powinno być 800 m2. Przyjęto zbyt niską wysokość ścian piwnic (2,5 m)
tymczasem ocieplenie jest na wysokości ok. 3,6 m. Prosimy o skorygowanie przedmiaru.
Odpowiedź:
Skorygowano wysokość piwnicy w obmiarze oraz powierzchnię ścian – obecnie 905,18m2. W
przedmiarze „Roboty budowlane – część 1” skorygowano pozycję 15-21:
•
było poz. 15 ZKNR C-1 0301-01 „Skucie nierówności i oczyszczenie podłoża” 619,46m2
•
ma być poz. 15 ZKNR C-1 0301-01 „Skucie nierówności i oczyszczenie podłoża” 905,18m2
Pozycje 16-21 odwołują się do skorygowanej pozycji 15 „Roboty budowlane – część 1”.
Pytanie nr 31:
Pomiędzy rysunkiem PWK-08 a opisem technicznym (w podpunkcie 3.3.9) istnieje rozbieżność w
sprawie wzmocnienia belek żelbetowych nad pierwszym piętrem. Na rysunku PWK-08 zaznaczona
jest jedna belka do wzmocnienia, opis techniczny (podpunkt 3.3.9) sugeruje, że może być tych belek
kilka sztuk. Prosimy o wskazanie miejsc, gdzie występują przedmiotowe belki.
Odpowiedź:
Doprecyzowano lokalizację wzmocnienia belek żelbetowych na rysunku PWK-34 – załącznik nr 15
opublikowany na stronie internetowej przedmiotowego zamówienia w dniu 10.03.2016 r.
Pytanie nr 32:
10
Brak w przedmiarze wykonania wzmocnienia belek ujętych w pytaniu nr 37. Prosimy o uzupełnienie
przedmiaru.
Odpowiedź:
Zamawiający na podstawie art. 38 ust. 4 ustawy z dnia 29 stycznia 2004 r. Prawo zamówień
publicznych dokonuje zmiany Załącznika: Dokumentacja Przedmiary „Roboty budowlane Część 2.:
W przedmiarze „Roboty budowlane – część 2” w dziale nr 22 p. n. „Odpowiedź na pytanie” dodano
pozycje:
•
poz. 321 KNR 4-03 1001-03 „Mechaniczne wykucie bruzd w tynku dla płaskowników” 488m
•
poz. 322 ZKNR C-2 0703-05 „Montaż kotew chemicznych; wiercenie otworu o śr. 10mm i gł.
100mm w betonie” 2200 szt.
•
poz. 323 KNR 4-06 0309-05 „Wykonanie pojedynczych stężeń, blach nakładkowych,
elementów słupów i belek o masie 15kg” 2,017 t
•
poz. 324 KNR 7-12 0103-03 „Czyszczenie przez szczotkowanie mechaniczne do drugiego
stopnia czystości konstrukcji szkieletowych (stan wyjściowy powierzchni B) 61,80m2
•
poz. 325 KNR 7-12 0201-03 „Malowanie pędzlem farbami do gruntowania miniowymi
konstrukcji szkieletowych” 61,80m2
•
poz. 326 KNR 7-12 0213-03 „Malowanie pędzlem emaliami chlorokauczukowymi konstrukcji
szkieletowych krotność = 2” 61,80m2
•
poz. 327 KNR AT-43 0301-02 „Zabezpieczenie ogniochronne belek z płyt gipsowych,
odporność ogniowa R90” 268,40m2
Pytanie nr 33:
Prosimy o przedstawienie szczegółu dotyczącego wykonania wzmocnienia belek opisanych na
rysunku PWK-08 oraz w opisie technicznym w podpunkcie 3.3.9.
Odpowiedź:
Doprecyzowano szczegóły wzmocnienia belek żelbetowych na rysunku PWK-34 – załącznik nr 15
opublikowany na stronie internetowej przedmiotowego zamówienia w dniu 10.03.2016 r.
Pytanie nr 34:
Na rysunku PWK-02 napisano o konieczności podbicia ław fundamentowych w rejonie
projektowanego szybu windowego. Prosimy o uzupełnienie dokumentacji o rysunek sposobu
wykonania podbicia ław fundamentowych.
Odpowiedź:
Doprecyzowano szczegóły podbicia ław fundamentowych na rysunku PWK-33 – załącznik nr 14
opublikowany na stronie internetowej przedmiotowego zamówienia w dniu 10.03.2016 r.
Pytanie nr 35:
Prosimy o wskazanie miejsc wykonania podbicia ław fundamentowych ujętych w pytaniu 42.
Odpowiedź:
Doprecyzowano szczegóły podbicia ław fundamentowych na rysunku PWK-33 – załącznik nr 14
opublikowany na stronie internetowej przedmiotowego zamówienia w dniu 10.03.2016 r.
Pytanie nr 36:
Brak w przedmiarze wykonania robót związanych z podbiciem ław fundamentowych w rejonie
projektowanego szybu windowego ujętego w pytaniu nr 42. Prosimy o uzupełnienie przedmiaru
robót.
Odpowiedź:
11
Zamawiający na podstawie art. 38 ust. 4 ustawy z dnia 29 stycznia 2004 r. Prawo zamówień
publicznych dokonuje zmiany Załącznika: Dokumentacja Przedmiary „Roboty budowlane Część 2.:
W przedmiarze „Roboty budowlane – część 2” w dziale nr 22 p. n. „Odpowiedź na pytanie” dodano
pozycję:
•
poz. 320 KNNR 3 0201-04 „Podbicie betonem C20/25 o grubości do 70cm ław lub ścian
fundamentowych odcinkami co 1m z wykonaniem i zasypaniem wykopu w gruncie
nienawodnionym kat. III z odwozem nadmiaru ziemi samochodem samowyładowczym na
odległość do 1km” 1,89m3.
Pytanie nr 37:
Występuje rozbieżność pomiędzy rysunkiem A27 a opisem technicznym. Na rysunku oraz w
przedmiarze posadzka w części magazynowej opisana jest jako płyta żelbetowa o grubości 18 cm,
natomiast w opisie technicznym jest opisana jako posadzka z fibrobetonu zbrojona włóknami
stalowymi. Prosimy o jednoznaczne określenie sposobu wykonania posadzki w części magazynowej.
Odpowiedź:
Należy wykonać płytę ze zbrojeniem rozproszonym w ilości 25kg/m3.
Pytanie nr 38:
Prosimy o uzupełnienie dokumentacji o rysunek zbrojeniowy płyty żelbetowej w części magazynowej.
Odpowiedź:
Należy wykonać płytę ze zbrojeniem rozproszonym w ilości 25kg/m3.
Pytanie nr 39:
Brak w przedmiarze wykonania płyty żelbetowej ujętej w pytaniu nr 45. Prosimy uzupełnić przedmiar
o zbrojenie płyty posadzkowej w części magazynowej.
Odpowiedź:
Zamawiający na podstawie art. 38 ust. 4 ustawy z dnia 29 stycznia 2004 r. Prawo zamówień
publicznych dokonuje zmiany Załącznika: Dokumentacja Przedmiary „Roboty budowlane Część 1.:
W przedmiarze „Roboty budowlane – część 1” skorygowano pozycję 28:
z:
poz. 28 KNR 2-02 0205-01 „Płyty żelbetowe posadzki magazynu – z zastosowaniem pompy do
betonu” 147,55m3
na:
poz. 28 KNR 2-02 0205-01 „Płyty żelbetowe posadzki magazynu ze zbrojeniem rozproszonym w ilości
25kg/m3– z zastosowaniem pompy do betonu” 147,55m3.
Pytanie nr 40:
Na rysunku A23 w tabeli ‘UWAGI’ pkt 6: w pomieszczeniach mokrych zastosować na ściany i sufity
płyty gipsowo kartonowe impregnowane. W opisie technicznym pkt. 1.7.9. każe wykonać w
sanitariatach płytki ceramiczna na tynku cem-wap. Prosimy o sprecyzowanie jak mają być wykonane
ściany toalet.
Odpowiedź:
Ściany toalet mają zostać wykończone zgodnie z opisem technicznym – tynk cem-wap + płytki
ceramiczne.
Pytanie nr 41:
12
Na rysunku A23 w tabeli ‘UWAGI’ pkt 6: Posadzki zaizolować płynną folią. Brak pozycji w
przedmiarze. Prosimy o uzupełnienie
Odpowiedź:
Zamawiający na podstawie art. 38 ust. 4 ustawy z dnia 29 stycznia 2004 r. Prawo zamówień
publicznych dokonuje zmiany Załącznika: Dokumentacja Przedmiary „Roboty budowlane Część 2.:
W przedmiarze „Roboty budowlane – część 2” w dziale nr 22 p. n. „Odpowiedź na pytanie” dotyczące
uszczelnienia pomieszczeń mokrych i wilgotnych dodano pozycję:
•
poz. 340 KNR 0-39 0115-01 „Uszczelnienie pomieszczeń mokrych i wilgotnych (łazienki,
kuchnie pralnie itp.) oraz balkonów i tarasów pod okładziną ceramiczną płynną folią
uszczelniającą; powierzchnie poziome, bez wkładki z włókniny” 140,24m3.
Pytanie nr 42:
Na rysunku A23 w tabeli ‘UWAGI’ pkt 7: Wszystkie ściany z g-k należy wygłuszyć wełną mineralną
miękką. Brak pozycji w przedmiarze. Prosimy o uzupełnienie
Odpowiedź:
W projekcie nie występują ściany GK wygłuszone wełną – błędny zapis w „UWAGACH”.
Pytanie nr 43:
Na rysunku A23 w tabeli ‘UWAGI’ pkt 9: W miejscach zamurowani należy wykonać tynk cem-wap
oraz gładzie gipsowe. Wg. opisu 1.7.9 w tych pomieszczeniach należy wykonać tynki gipsowe pod
malowanie- Prosimy o informację, jak należy wykończyć przedmiotowe ściany.
Odpowiedź:
Błędny zapis w opisie technicznym. Nie przewiduje się tynków gipsowych. Należy przyjąć tynki
kategorii III oraz gładzie gipsowe zgodnie z pozycjami 166 - 169 przedmiaru „Roboty budowlane –
część 2”.
Pytanie nr 44:
Na rysunku A23 w tabeli ‘UWAGI’ pkt10: Wszystkie wylewki zbroić siatką fi6 o oczkach 15x15. Brak
pozycji w przedmiarze. Prosimy o uzupełnienie.
Odpowiedź:
Brak konieczności wykonania zbrojenia wylewki anhydrytowej.
Pytanie nr 45:
Prosimy o informacje czy posadzka anhydrytowa ma być zbrojona.
Odpowiedź:
Brak konieczności wykonania zbrojenia wylewki anhydrytowej.
Pytanie nr 46:
Prosimy o podanie wytycznych dotyczących rodzaju wełny akustycznej w pom. -1.36, -1.37, -1.38.
Odpowiedź:
Wytyczne akustyczne zgodnie z odrębnym opracowaniem dołączonym do dokumentacji. MBP
Sosnowiec_PW_150031_wytyczne akustyczne.
Pytanie nr 47:
13
Brak w przedmiarze profili dylatacyjnych do dylatowania zewnętrznego placu betonowego. Prosimy o
uzupełnienie przedmiaru.
Odpowiedź:
Zamawiający na podstawie art. 38 ust. 4 ustawy z dnia 29 stycznia 2004 r. Prawo zamówień
publicznych dokonuje zmiany Załącznika: Dokumentacja Przedmiary „Drogi”:
W przedmiarze „Drogi” w dziale nr 7 p. n. „Odpowiedź na pytanie” dodano pozycję:
•
poz. 28 KNR 2-02 1106-07 „Dopłata za zbrojenie siatką stalową z pręta fi12 o oczkach
15x15cm płyty poz. 11” 1194,00m2
•
poz. 29 KNR AT-23 0102-06 „Wypełnienie szczeliny dylatacyjnej elastyczną jednostkową masą
spoinującą przy szerokości spoiny do 6mm” 123m
•
poz. 30 KNR AT-23 0102-07 „Wypełnienie szczeliny dylatacyjnej elastyczną jednostkową masą
spoinującą przy szerokości spoiny do 10mm” 688m
Pytanie nr 48:
Prosimy o sprecyzowanie czy powierzchnie ścienne między żebrami stropu w auli (pomieszczenie
0.27) mają być również wyłożone płytami akustycznymi.
Odpowiedź:
Tak.
Pytanie nr 49:
Według rysunku A08 (rzut posadzek parter) podłoga na mównicy jest wykonana z wykładziny
dywanowej a w opisie opisana jest jako posadzka drewniana. Prosimy o sprecyzowanie jak ma być
wykończona.
Odpowiedź:
Posadzka drewniana z desek sosnowych 40mm na legarach z wypełnieniem wełną mineralną.
Szczegóły wykończenia auli zgodnie z wytycznymi akustycznymi pkt. 4.2 dyspozycja materiałowa.
Pytanie nr 50:
Brak w przedmiarze pozycji dotyczącej kafelkowania ścian w toaletach. Prosimy o uzupełnienie
przedmiaru.
Odpowiedź:
Kafelkowanie ścian toalet ujęto w przedmiarze „Roboty budowlane – część 2” poz. 159.
Pytanie nr 51:
Czy balustrady zewnętrzne wchodzą w zakres wykonania? Jeśli tak to prosimy o uzupełnienie opisu i
przedmiaru.
Odpowiedź:
Balustrady zewnętrzne wchodzą w zakres opracowania. Wydany został rysunek A38 – załącznik nr 18
opublikowany na stronie internetowej przedmiotowego zamówienia w dniu 10.03.2016 r.
Zamawiający na podstawie art. 38 ust. 4 ustawy z dnia 29 stycznia 2004 r. Prawo zamówień
publicznych dokonuje zmiany Załącznika: Dokumentacja Przedmiary „Roboty budowlane Część 2.:
W przedmiarze „Roboty budowlane – część 2” w dziale nr 22 p. n. „Odpowiedź na pytanie” dodano
pozycję:
•
poz. 328 KNR 2-02 1209-01 „Balustrady tarasowe z pochwytem stalowym malowane
proszkowo w kolorze RAL 9005 przymocowane do podłoża śrubami” <BAL1> 23,74m; <BAL2>
20,09m; <BAL3> 15,45m; <BAL6> 4,13m
14
•
poz. 329 KNR 2-02 1207-01 „Balustrady schodowe malowane proszkowo w kolorze RAL 9005
przymocowane do podłoża śrubami” <BAL4> 2,44m; <BAL5> 5,79m; <BAL6> 1,93m.
Pytanie nr 52:
Prosimy o informację czy w pomieszczeniach -1.37, -1.38, -1.39 wełnę wygłuszającą należy wykonać
również na suficie? Jeżeli tak to prosimy o uzupełnienie przedmiaru.
Odpowiedź:
Wełna wygłuszająca ma zostać wykonana także na suficie co wynika z przekroju 2-2.
Zamawiający na podstawie art. 38 ust. 4 ustawy z dnia 29 stycznia 2004 r. Prawo zamówień
publicznych dokonuje zmiany Załącznika: Dokumentacja Przedmiary „Roboty budowlane Część 2.:
W przedmiarze „Roboty budowlane – część 2” w dziale nr 22 p. n. „Odpowiedź na pytanie” dodano
pozycję:
•
poz. 339 KNZ-14 0117-01 „Izolacja akustyczna stropu z wełny mineralnej gr. 10cm z
fabrycznym wykończeniem powłoki” 104,76m2
Pytanie nr 53:
W dokumentacji nie opisano na jakich wysokościach mają się znajdować kolejne poziomy widowni
powyżej poziomu 0,00.
Odpowiedź:
Kolejne rzędy wyniesione są względem poprzedniego o 34cm (dwa stopnie po 17cm).
Pytanie nr 54:
W przedmiarze nie ujęto wykonania systemowego sufitu akustycznego podwieszanego do
żelbetowych podciągów w kolorze czarnym, który znajduje się w pomieszczeniu 0.27 . Prosimy o
uzupełnienie przedmiaru.
Odpowiedź:
Sufit akustyczny ujęto w przedmiarze „Roboty budowlane – część 2” poz. 156.
Pytanie nr 55:
Prosimy o opis jak mają być wykończone obrzeża sufitu akustycznego podwieszanego w
pomieszczeniu 0.27.
Odpowiedź:
Szczegóły wykończenia auli zgodnie z wytycznymi akustycznymi pkt. 4.2 dyspozycja materiałowa.
Pytanie nr 56:
Brak postanowienia Śląskiego Komendanta Wojewódzkiego PSP z dnia 06.05.2015 roku
WZ.5595.4.20.2015.AS. Prosimy o uzupełnienie.
Odpowiedź:
Zamawiający udostępnia Załącznik na stronie internetowej przedmiotowego zamówienia oraz
załącznik WZ.5595.1.20.2015.AS.
Pytanie nr 57:
Brak ekspertyzy technicznej – oceny stanu technicznego budynku. Prosimy o przedstawienie.
Odpowiedź:
15
Zamawiający udostępnił Załącznik na stronie internetowej przedmiotowego zamówienia w dniu
10.03.2016 r.
Pytanie nr 58:
Brak ekspertyzy technicznej stanu bezpieczeństwa przeciwpożarowego w zakresie innego spełnienia
wymagań warunków technicznych. Prosimy o przedstawienie.
Odpowiedź:
Zamawiający udostępnił Załącznik na stronie internetowej przedmiotowego zamówienia w dniu
10.03.2016 r.
Pytanie nr 59:
Brak decyzji zezwalającej na wycinkę drzew. Prosimy o przedstawienie.
Odpowiedź:
Zamawiający udostępnia Załącznik na stronie internetowej przedmiotowego zamówienia.
Pytanie nr 60:
Brak archiwalnej dokumentacji geologicznej stanowiącej załącznik do Projektu budowlanego
(wymieniona w pkt. 1.5 Projektu Budowlanego – branży drogowej). Prosimy o przedstawienie.
Odpowiedź:
Zamawiający udostępnia Załącznik na stronie internetowej przedmiotowego zamówienia.
Pytanie nr 61:
Brak decyzji nr 27/15/W-CP o lokalizacji inwestycji celu publicznego z dnia 17.04.2015 roku
WPP.6733.1.22.2015.AM/RL. Prosimy o uzupełnienie.
Odpowiedź:
Zamawiający udostępnia Załącznik na stronie internetowej przedmiotowego zamówienia.
Pytanie nr 62:
Brak decyzji pozwolenia na budowę / wykonywania robót budowlanych dla inwestycji:
„Termomodernizacja budynku biblioteki głównej MBP w Sosnowcu wraz ze zmianą sposobu
użytkowania nieużytkowanej części budynku na pomieszczenia Miejskiej Biblioteki Publicznej wraz z
przebudową, częściową nadbudową, budową zadaszenia patia i zmianami w zagospodarowaniu
terenu” . Prosimy o uzupełnienie.
Odpowiedź:
Zamawiający udostępnia Załącznik na stronie internetowej przedmiotowego zamówienia.
Pytanie nr 63:
W pomieszczeniu 0.27 pod podestem sceny o wysokości 0,6m nie przewidziano czujek systemu SSP.
Podobnie strop jest podzielony belkami o wysokości 0,9m, przy wysokości pomieszczenia 6,5m.
Dodatkowo pod stropem znajdują się elementy przesłaniające. Całe pomieszczenie jest chronione 6
czujkami punktowymi. Czy należy przewidzieć dodatkowe czujki zgodne z wytycznymi projektowania
zawartymi w PN-EN 54?
Odpowiedź:
W wycenie należy uwzględnić 14 dodatkowych czujek SAP do montażu na stropie w pom. 0.27 oraz 8
dodatkowych czujników ze wskaźnikami zadziałania do montażu w przestrzeni pod sceną.
W związku z udzieloną odpowiedzią w niniejszym pytaniu Zamawiający na podstawie art. 38 ust. 4
ustawy z dnia 29 stycznia 2004 r. Prawo zamówień publicznych dokonuje zmiany Załącznika:
Dokumentacja Przedmiary „Instalacje niskoprądowe”:
W przedmiarze „Instalacje niskoprądowe” skorygowano pozycje 13, 15 oraz 16:
16
z:
poz. 13 KNR AL-01 0401-01 „Montaż czujek pożarowych – czujka optyczna dymu” 221 szt.
na:
poz. 13 KNR AL-01 0401-01 „Montaż czujek pożarowych – czujka optyczna dymu” 243 szt.
z:
było poz. 15 KNR AL-01 0403-02 „Montaż gniazd pożarowych w wykonaniu adresowanym do
samoczynnych ostrzegaczy pożarowych – gniazdo czujki” 224 szt.
na:
poz. 15 KNR AL-01 0403-02 „Montaż gniazd pożarowych w wykonaniu adresowanym do
samoczynnych ostrzegaczy pożarowych – gniazdo czujki” 246 szt.
z:
poz. 16 KNR AL-01 0404-07 „Montaż dodatkowych urządzeń i elementów SAP – wskaźnik zadziałania
czujki” 29 szt.
na:
poz. 16 KNR AL-01 0404-07 „Montaż dodatkowych urządzeń i elementów SAP – wskaźnik zadziałania
czujki” 37 szt.
Pytanie nr 64:
W opisie systemu antykradzieżowego zapisano konieczność integracji systemu. Prosimy o informację
z jakim systemem należy zintegrować oferowane bramki.
Odpowiedź:
Istniejący system jest oparty na technologii elektromagnetycznej. Zadaniem systemu jest ochrona
książek zabezpieczonych paskiem magnetycznym (przeznaczonym do wielokrotnej aktywacji i
dezaktywacji) przed bezprawnym wyniesieniem.
Zasada działania systemu: jeżeli w polu działania anteny elektromagnetycznej (w formie bramki)
znajdą się aktywne paski magnetyczne, system automatycznie wzbudzi się ,
zareaguje sygnałem świetlnym i dźwiękowym. Usunięcie aktywnych pasków z pola działania anten
powoduje zwolnienie alarmu.
Dodatkowym zabezpieczeniem jest automatyczna blokada drzwi wejściowych, która posiada funkcję
samoczynnego blokowania się oraz daje możliwość wyłączenia blokady drzwi
przez personel biblioteki.
Pytanie nr 65:
W przedmiarze elektrycznym występuje rozdział 6 "oświetlenie zewnętrzne" i rozdział 7 "instalacja
uziemienia i odgromowa" które występują również w w przedmiarze "Instalacja oświetlenia" pod nr 4
i 5. Wiele z pozycji w tych rozdziałach powtarza się w drugim przedmiarze. Prosimy o potwierdzenie,
że te pozycje mają się powtarzać i jest to celowe działanie lub o korektę przedmiarów.
Odpowiedź:
W przedmiarze „Instalacja oświetlenia” w pozycjach od 43 do 69 należy wpisać ilość „0”.
Poprawne działy dotyczące oświetlenia zewnętrznego oraz instalacja uziemienia i odgromowo
znajdują się z przedmiarze: instalacje elektryczne” - dział 6 i 7.
Pytanie nr 66:
Przedmiar elektryczny poz.44 - Prosimy o podanie parametrów, przeznaczenia i sposobu montażu
"kabla grzejnego samoregulującego". Opis zawarty w pozycji nie pozwala na wycenę.
Odpowiedź:
Kabel grzejny samoregulujący przeznaczony jest do ogrzewania wpustów dachowych oraz instalacji
odwodnienia na dachu. Lokalizacja wg rysunku IE-05.
Parametry kabla:
17
- napięcie znamionowe 230V
- odporność na promienie UV
- samoregulujący, ekranowany, zasilanie jednostronne.
Montaż bezpośrednio na chronionym elemencie wg DTR producenta. W wycenie uwzględnić
materiały montażowe i dodatkowe: taśma samoprzylepna aluminiowa, opaski, termoregulator wraz z
czujnikiem powietrznym.
Pytanie nr 67:
Przedmiar elektryczny poz.111 - Prosimy o podanie typu i parametrów "pasków LED". Jakiej długości
są to paski, jakiej mocy, jakiej klasy IP, jak są mocowane i w jaki sposób jest doprowadzone do nich
zasilanie.
Odpowiedź:
Napięcie zasilania 24V, 18W/m, kolor: RGB, IP67, odporne na UV, sterowanie DALI, mocowanie
systemowe.
Pytanie nr 68:
Przedmiar "instalacja oświetlenia" poz.53 - Prosimy o podanie typu i parametrów "pasków LED".
Jakiej długości są to paski, jakiej mocy, jakiej klasy IP, jak są mocowane i w jaki sposób jest
doprowadzone do nich zasilanie.
Odpowiedź:
Napięcie zasilania 24V, 18W/m, kolor: RGB, IP67, odporne na UV, sterowanie DALI, mocowanie
systemowe.
Pytanie nr 69:
Ze względu na zbyt dużą ilość typów opraw oświetleniowych na rynku prosimy o podanie typów i
producenta opraw oświetleniowych którego produkty posłużyły do przygotowania projektu. Prosimy
również o dokładne parametry opraw oświetleniowych, ponieważ opisy zastosowane w
dokumentacji uniemożliwiają prawidłowy dobór opraw. Konkretny typ oprawy zawiera wszystkie te
informacje.
Odpowiedź:
Parametry opraw znajdują się w opisie technicznym w punkcie 11.1.
Pytanie nr 70:
Prosimy o potwierdzenie, czy wyposażenie pomieszczenia -1.24 - śmietnik, jest objęte zakresem
robót. Jeżeli tak prosimy o wyspecyfikowanie wyposażenia oraz uzupełnienie przedmiaru robót.
Odpowiedź:
Istniejący śmietnik zewnętrzny zostanie rozebrany więc zostanie wykorzystane istniejące
wyposażenie (kontenery).
Pytanie nr 71:
Na rzucie aranżacji „A15 BIBLIOTEKA_PW_150828_RZUTY-PIERWSZE_ARANŻ”, w pomieszczeniu nr
1.19 – kasa, wrysowany został SEJF. Prosimy o potwierdzenie czy jest on objęty zakresem wyceny.
Jeżeli tak prosimy o uzupełnienie przedmiaru robót oraz podanie wymiarów i parametrów jakie musi
on posiadać.
Odpowiedź:
Sejf jest poza zakresem opracowania.
18
Pytanie nr 72:
Na rzucie aranżacji „A15 BIBLIOTEKA_PW_150828_RZUTY-PIERWSZE_ARANŻ”, w pomieszczeniu nr
1.28 – antresola, wrysowane jest wyposażenie meblowe. Prosimy o potwierdzenie czy omawiane
wyposażenie jest objęte zakresem wyceny. Jeżeli tak prosimy o dokładne jego wyspecyfikowanie
poprzez podanie rodzajów materiałów, wymiarów, rodzajów wykończeni oraz uzupełnienie
przedmiaru robót.
Odpowiedź:
Wyposażenie meblowe w pomieszczeniu nr 1.28 – antresola znajduję się poza zakresem opracowania
– powierzchnia przewidziana do późniejszej aranżacji.
Pytanie nr 73:
Na rzucie aranżacji „A15 BIBLIOTEKA_PW_150828_RZUTY-PIERWSZE_ARANŻ”, w pomieszczeniu nr
1.08 – dyrektora, wrysowany został ekran LED. Prosimy o potwierdzenie czy jest on objęty zakresem
wyceny. Jeżeli tak prosimy o dokładne jego wyspecyfikowanie poprzez podanie przekątnej oraz
rozdzielczości matrycy i uzupełnienie przedmiaru robót.
Odpowiedź:
Ekran jest poza zakresem opracowania.
Pytanie nr 74:
Na rzucie aranżacji „A15 BIBLIOTEKA_PW_150828_RZUTY-PIERWSZE_ARANŻ”, w pomieszczeniu nr
1.02 – czytelnia multimedialna, wrysowano jako wyposażenie przedmioty oznaczone kolejno literami
alfabetu A – F. Brak jednak szczegółowych informacji na ich temat. Prosimy o potwierdzenie czy
przedmioty te są objęte zakresem oferty. Jeżeli tak prosimy o skorygowanie przedmiaru robót oraz
dokładne wyspecyfikowanie tych elementów z podaniem następujących parametrów: wymiarów,
wytycznych materiałowych, rodzajów wykończeń, funkcji tych przedmiotów oraz ewentualnych
pozycji składowych.
Odpowiedź:
Wyposażenie pomieszczenia nr 1.02 – czytelnia multimedialna objęte są zakresem opracowania.
Szczegóły wykonania zgodnie z załącznikiem nr 1 – Sm4. Wyposażenie figuruje w przedmiarze
„Roboty budowlane – część 2” pod pozycją 208.
Pytanie nr 75:
Pomiędzy zestawieniami dołączonymi do rzutów aranżacji, a przedmiarem robót występują
rozbieżności, np. pozycja 178 przedmiaru robót podaje ilość „biurek 160x80 cm” jako 48 szt.,
natomiast zestawienie rysunkowe podaje ilość tych biurek jako 45 szt. Prosimy o wskazanie, które z
zestawień jest wiążące oraz według, którego należy przygotować wycenę zakresu wyposażenia.
Odpowiedź:
Biurko S1 160x80 występuje w ilości 45szt. Skorygowane zestawienie wyposażenia meblowego –
załącznik nr 9 opublikowany na stronie internetowej przedmiotowego zamówienia w dniu 10.03.2016
r.
W związku z udzieloną odpowiedzią w niniejszym pytaniu Zamawiający na podstawie art. 38 ust. 4
ustawy z dnia 29 stycznia 2004 r. Prawo zamówień publicznych dokonuje zmiany Załącznika:
Dokumentacja Przedmiary Roboty budowlane Część 2.:
W przedmiarze „Roboty budowlane – część 2” skorygowano następujące pozycje:
z:
19
poz. 178 Wycena indywidualna „Zakup dostawa i montaż wyposażenia meblowego wg zestawienia
Biurko 160x80cm” 48 kpl.
na:
poz. 178 Wycena indywidualna „Zakup dostawa i montaż wyposażenia meblowego wg zestawienia
Biurko 160x80cm” 45 kpl.
Pytanie nr 76:
Według dostępnych rzutów aranżacji (poziomy -1, 1, 2) zauważono rozbieżności pomiędzy ilością
pozycji oznaczonej symbolem S2. Według zestawienia z rysunków pozycji tej należy dostarczyć 3 szt.,
natomiast według ilości wrysowanych elementów 4 szt. Prosimy o skorygowanie zestawienia.
Odpowiedź:
Biurko S2 140x80 występuje w ilości 3szt. Skorygowane zestawienie wyposażenia meblowego –
załącznik nr 9 opublikowany na stronie internetowej przedmiotowego zamówienia w dniu 10.03.2016
r.
W związku z udzieloną odpowiedzią w niniejszym pytaniu Zamawiający na podstawie art. 38 ust. 4
ustawy z dnia 29 stycznia 2004 r. Prawo zamówień publicznych dokonuje zmiany Załącznika:
Dokumentacja Przedmiary Roboty budowlane Część 2.:
W przedmiarze „Roboty budowlane – część 2” skorygowano następujące pozycje:
z:
poz. 179 Wycena indywidualna „Zakup dostawa i montaż wyposażenia meblowego wg zestawienia
Biurko 140x80cm” 5 kpl.
na:
poz. 179 Wycena indywidualna „Zakup dostawa i montaż wyposażenia meblowego wg zestawienia
Biurko 140x80cm” 3 kpl.
Pytanie nr 77:
Według dostępnych rzutów aranżacji (poziomy -1, 1, 2) zauważono rozbieżności pomiędzy ilością
pozycji oznaczonej symbolem Sm4. Według zestawienia z rysunków pozycji tej należy dostarczyć 1
szt., natomiast według ilości wrysowanych elementów 2 szt. Prosimy o skorygowanie zestawienia.
Odpowiedź:
Szczegóły wykonania pozycji Sm4 pokazano na załączniku nr 1 – Sm4. Zabudowa meblowa
zlokalizowana jest w pomieszczeniu 1.02 oraz 1.03. Wyposażenie figuruje w przedmiarze „Roboty
budowlane – część 2” pod pozycją 208.
Pytanie nr 78:
Według dostępnych rzutów aranżacji (poziomy -1, 1, 2) zauważono rozbieżności pomiędzy ilością
pozycji oznaczonej symbolem Cp1. Według zestawienia z rysunków pozycji tej należy dostarczyć 9
szt., natomiast według ilości wrysowanych elementów 46 szt. Prosimy o skorygowanie zestawienia.
Odpowiedź:
Kontener podblatowy Cp1 występuje w ilości 49szt. a Cp2 w ilości 9szt. Skorygowane zestawienie
mebli w załączeniu – załącznik nr 9 opublikowany na stronie internetowej przedmiotowego
zamówienia w dniu 10.03.2016 r.
W związku z udzieloną odpowiedzią w niniejszym pytaniu Zamawiający na podstawie art. 38 ust. 4
ustawy z dnia 29 stycznia 2004 r. Prawo zamówień publicznych dokonuje zmiany Załącznika:
Dokumentacja Przedmiary Roboty budowlane Część 2.:
W przedmiarze „Roboty budowlane – część 2” skorygowano następujące pozycje:
z:
20
poz. 214 Wycena indywidualna „Zakup
kontener podblatowy” 62 kpl.
na:
poz. 214 Wycena indywidualna „Zakup
kontener podblatowy CP1” 49 kpl.
W przedmiarze „Roboty budowlane –
pozycję:
poz. 335 Wycena indywidualna „Zakup
kontener podblatowy CP2” 9 kpl.
dostawa i montaż wyposażenia meblowego wg zestawienia
dostawa i montaż wyposażenia meblowego wg zestawienia
część 2” w dziale nr 22 „odpowiedź na pytanie” dodano
dostawa i montaż wyposażenia meblowego wg zestawienia
Pytanie nr 79:
Według dostępnych rzutów aranżacji (poziomy -1, 1, 2) zauważono rozbieżności pomiędzy ilością
pozycji oznaczonej symbolem Fg2. Według zestawienia z rysunków pozycji tej należy dostarczyć 12
szt., natomiast według ilości wrysowanych elementów 17 szt. Prosimy o skorygowanie zestawienia.
Odpowiedź:
Fotel z wysokim oparciem Fg2 występuje w ilości 17szt. Skorygowane zestawienie mebli w załączeniu
– załącznik nr 9 opublikowany na stronie internetowej przedmiotowego zamówienia w dniu
10.03.2016 r. Wyposażenie figuruje w przedmiarze „Roboty budowlane – część 2” pod pozycją 234.
Pytanie nr 80:
Według dostępnych rzutów aranżacji (poziomy -1, 1, 2) zauważono rozbieżności pomiędzy ilością
pozycji oznaczonej symbolem Fg3. Według zestawienia z rysunków pozycji tej należy dostarczyć 7
szt., natomiast według ilości wrysowanych elementów 8 szt. Prosimy o skorygowanie zestawienia.
Odpowiedź:
Sofa z wysokim oparciem Fg3 występuje w ilości 8szt. Skorygowane zestawienie mebli w załączeniu –
załącznik nr 9 opublikowany na stronie internetowej przedmiotowego zamówienia w dniu 10.03.2016
r.
W związku z udzieloną odpowiedzią w niniejszym pytaniu Zamawiający na podstawie art. 38 ust. 4
ustawy z dnia 29 stycznia 2004 r. Prawo zamówień publicznych dokonuje zmiany Załącznika:
Dokumentacja Przedmiary Roboty budowlane Część 2.:
W przedmiarze „Roboty budowlane – część 2” skorygowano następujące pozycje:
z:
poz. 235 Wycena indywidualna „Zakup dostawa i montaż wyposażenia meblowego wg zestawienia
sofa z wysokim oparciem” 7 kpl.
na:
poz. 235 Wycena indywidualna „Zakup dostawa i montaż wyposażenia meblowego wg zestawienia
sofa z wysokim oparciem” 8 kpl.
Pytanie nr 81:
Według przedmiaru robót występuje tylko jedna pozycja dotycząca kontenerów podblatowych,
natomiast według zestawienia na rzutach aranżacji dwie – Cp1 oraz Cp2. Prosimy o skorygowanie
rozbieżności oraz wyjaśnienie różnic pomiędzy kontenerami Cp1 oraz Cp2.
Odpowiedź:
Różnica pomiędzy Cp1 a Cp2 dotyczy kolorystyki obudowy. Szczegóły zgodnie z załącznikiem nr 8
opublikowanym na stronie internetowej przedmiotowego zamówienia w dniu 10.03.2016 r. Kontener
podblatowy Cp1 występuje w ilości 49szt. a Cp2 w ilości 9szt. Skorygowane zestawienie mebli w
21
załączeniu – załącznik nr 9 opublikowany na stronie internetowej przedmiotowego zamówienia w
dniu 10.03.2016 r.
W związku z udzieloną odpowiedzią w niniejszym pytaniu Zamawiający na podstawie art. 38 ust. 4
ustawy z dnia 29 stycznia 2004 r. Prawo zamówień publicznych dokonuje zmiany Załącznika:
Dokumentacja Przedmiary Roboty budowlane Część 2.:
W przedmiarze „Roboty budowlane – część 2” skorygowano następujące pozycje:
z:
poz. 214 Wycena indywidualna „Zakup dostawa i montaż wyposażenia meblowego wg zestawienia
kontener podblatowy” 62 kpl.
na:
poz. 214 Wycena indywidualna „Zakup dostawa i montaż wyposażenia meblowego wg zestawienia
kontener podblatowy CP1” 49 kpl.
W przedmiarze „Roboty budowlane – część 2” w dziale nr 22 p. n. „Odpowiedź na pytanie” dodano
pozycję:
poz. 335 Wycena indywidualna „Zakup dostawa i montaż wyposażenia meblowego wg zestawienia
kontener podblatowy CP2” 9 kpl.
Pytanie nr 82:
Jak ma wyglądać stanowisko odsłuchu audiobooków oraz stanowisko obsługi wirtualnej książki.
Prosimy o opis funkcjonalno-użytkowy. Jaka jest przewidywana lokalizacja tych instalacji.
Odpowiedź:
Lokalizacja zgodnie z rysunkiem PZT (oznaczenie „K” i „A”). Stanowiska powinny zostać wykonane
jako szklane o średnicy 75cm w kolorze mlecznym podświetlane od spodu. Stanowiska należy
wykonać z minimum trzech pojedynczych szyb zlaminowanych foliami PVB. Szyba górna hartowana
pokryta sitodrukiem anty poślizgowym. Specyfikacja techniczna w załączeniu – załącznik nr 10
opublikowany na stronie internetowej przedmiotowego zamówienia w dniu 10.03.2016 r.
Pytanie nr 83:
W opisie technicznym rozróżnione są dwa typy tynku do wykonania: tynk gipsowy i tynk cementowo
wapienny. W przedmiarze oba tynki ujęte są jako ‘tynki wewnętrzne kat III’ (pozycja 166d.15 i
167d.15) W związku ze zróżnicowaną ceną dotyczącą wykonania obu typów tynków prosimy o
rozdzielenie w przedmiarze na tynk gipsowy i cementowo wapienny.
Odpowiedź:
Błędny zapis w opisie technicznym. Nie przewiduje się tynków gipsowych. Należy przyjąć tynki
kategorii III oraz gładzie gipsowe zgodnie z pozycjami 166 - 169 przedmiaru „Roboty budowlane –
część 2”.
Pytanie nr 84:
Na rysunku wyburzeniowym A01 nie zaznaczono otworu drzwiowego do wyburzenia w
pomieszczeniu 1.24. Drzwi znajdują się na rysunku A02. Proszę o uzupełnienie rysunku A01 oraz
uzupełnienie przedmiaru robót.
Odpowiedź:
Skorygowano rysunek A01 – załącznik nr 11 opublikowany na stronie internetowej przedmiotowego
zamówienia w dniu 10.03.2016 r.
Zamawiający na podstawie art. 38 ust. 4 ustawy z dnia 29 stycznia 2004 r. Prawo zamówień
publicznych dokonuje zmiany Załącznika: Dokumentacja Przedmiary „Roboty budowlane Część 2.:
22
W przedmiarze „Roboty budowlane – część 2” w dziale nr 22 „odpowiedź na pytanie” dodano
pozycję:
•
poz. 343 KNR 4-01 0313-02 „Wykonanie przesklepień otworów w ścianach z cegieł z
wykuciem bruzd dla belek” 1,5*0,38*0,15 = 0,09m3
•
poz. 344 KNR 4-01 0313-04 „Wykonanie przesklepień otworów w ścianach z cegieł –
dostarczenie i obsadzenie belek stalowych do I NP 180mm” 1,5*4 = 6,0m
•
poz. 345 4-01 0329-03 „Wykonanie otworów w ścianach z cegieł o grubości ponad 1/2 ceg.
Na zaprawie wapiennej lub cementowo-wapiennej dla otworów drzwiowych i okiennych”
1,0*2,05*0,38 = 0,78m3
•
poz. 346 4-01 0703-02 „Umocnienie siatki cięto-ciągnionej na stropach płaskich, podciągach,
biegach i spocznikach schodowych” 1,5*0,8 = 1,2m2
Pytanie nr 85:
Zgodnie z załącznikiem nr 8 do SIWZ – szczegółowym opisem przedmiotu zamówienia: ...„Roboty
budowlane termomodernizacji i adaptacji będą realizowane w czynnym obiekcie. Terminy realizacji
robót w poszczególnych pomieszczeniach należy uzgodnić z użytkownikiem obiektu przy udziale
Zamawiającego”…
W związku z tym, prosimy o przekazanie szczegółowego harmonogram udostępniania poszczególnych
pomieszczeń Wykonawcy?
Odpowiedź:
Szczegółowy harmonogram udostępniania pomieszczeń będzie ustalony z Wykonawcą na etapie
budowy. Poniżej przedstawiono, przygotowaną przez Bibliotekę, propozycję sukcesywnego, 3 etapowego udostępniania obiektu. Uwzględnia ona założenia przedstawione w odpowiedzi na
pytanie nr 91.
I ETAP:
1)
segment auli w całości (piwnice, parter, I piętro)
2)
segment wschodni w całości (piwnice, parter), z wyjątkiem pomieszczeń znajdujących się
poza zakresem remontu tj. trafostacją i biurem centrum zarządzania siecią miejską.
3)
II i III piętro segmentu głównego w części dostępnej obecnie od strony ul. Kościelnej
II ETAP
4)
parter segmentu głównego w części dostępnej obecnie od strony ul. Kościelnej - pod
warunkiem przygotowania w etapie I pomieszczeń na II i III piętrze przeznaczonych docelowo dla
dyrekcji i działów wewnętrznych
5)
I piętro segmentu zajmowanego obecnie przez Bibliotekę Główną - dostępne od ul.
Zegadłowicza , pod warunkiem przygotowania w etapie I pomieszczeń piwnic pod aulą na cele
magazynowe
6)
piwnice w obrębie pomieszczeń przeznaczonych na magazyn książek, pod warunkiem
przygotowania w etapie I pomieszczeń piwnic pod aulą, które będą czasowym magazynem książek.
Księgozbiór zostanie usunięty z magazynu w całości.
III ETAP
parter Biblioteki Głównej i pozostała część piwnic. Przygotowanie w etapie II pomieszczeń działu
dziecięcego, multimediów i czytelni pozwoliłoby na przeniesienie księgozbioru już w miejsca
docelowe. Księgozbiór wypożyczalni dla dorosłych byłby przechowywany w pomieszczeniach pod
aulą.
Pytanie nr 86:
Zgodnie z załącznikiem nr 8 do SIWZ – szczegółowym opisem przedmiotu zamówienia:
23
…” Roboty budowlane będą prowadzone podczas działania biblioteki, co należy uwzględnić przy
wycenie”…
Proszę o potwierdzenie czy przenoszenie, wywożenie, zabezpieczenie: księgozbioru, archiwów,
stanowisk komputerowych w bibliotece i stanowisk pracy oraz pozostałego obecnego wyposażenia
należy do obowiązków Wykonawcy?
Odpowiedź:
Przenoszenie, wywożenie, zabezpieczanie księgozbioru i wyposażenia nie należy do obowiązków
Wykonawcy. Wykonawca musi jednak przewidzieć czas na wykonanie tych czynności oraz udostępnić
bezpieczne drogi do ich przenoszenia lub przewożenia.
Pytanie nr 87:
Proszę o podanie szczegółowej inwentaryzacji książek i pozostałego wyposażenia, które będzie
zgromadzone w całym obiekcie, podczas prowadzonych robót budowlanych.
Odpowiedź:
Ponieważ Wykonawca nie będzie odpowiadał za transport całego mienia Biblioteki, powinna
wystarczyć informacja, że Biblioteka dysponuje spisami inwentarza w poszczególnych
pomieszczeniach i takie spisy może przekazać w formie elektronicznej. Jeżeli chodzi o szczegółowa
inwentaryzację książek to poniżej podajemy informację o ilości metrów bieżących posiadanych
książek, która wynosi 6.128 mb.
Pytanie nr 88:
Proszę o określenie jakie warunki do przechowywania tj. wilgotność względną, temperaturę
powietrza, ewentualnie inne, muszą spełnić tymczasowe pomieszczenia, zaadaptowane na potrzeby
magazynu książek i pozostałego archiwum, w których będzie gromadzony księgozbiór biblioteki.
Odpowiedź:
Zalecane warunki przechowywania papieru to stabilna temperatura około 14-18 oC i wilgotność
względna pomiędzy 30 a 55%. W przypadku pomieszczeń, które będą przeznaczone na czasowe
magazynowanie książek podczas czas remontu najważniejsze jest aby były suche.
Pytanie nr 89:
Proszę o określenie czy na każdym etapie prowadzonych robót budowlanych należy zapewnić dostęp
do zabezpieczonego księgozbioru przechowywanego w pomieszczeniach tymczasowo
zaadaptowanych do tego celu?
Odpowiedź:
Dostęp do księgozbioru może być ograniczony, Czas ograniczonego dostępu należy maksymalnie
skrócić.
Pytanie nr 90:
W związku z prowadzonymi robotami budowlanymi w czynnym obiekcie, jakie warunki ochrony
przeciwpożarowej muszą spełniać pomieszczenia zaadaptowane do celów tymczasowego
magazynowania księgozbioru?
Odpowiedź:
Księgozbiór będzie magazynowany w pomieszczeniach, do których dostęp będzie miał przede
wszystkim Użytkownik obiektu i to on będzie odpowiadał za zabezpieczenie zarówno pomieszczenia
jak i zbiorów pod względem ppoż. Ze strony Wykonawcy oczekuje się zapewnienia możliwości dojścia
do magazynu w razie potrzeby.
24
Pytanie nr 91:
Proszę o określenie warunków jakie należy zapewnić w pomieszczeniach tymczasowo
zaadaptowanych do celów biurowych.
Odpowiedź:
Jeżeli będzie konieczne przeniesienie biur do pomieszczeń tymczasowych, to warunkiem
kontynuowania w nich pracy jest dostęp do internetu, telefonu i podręcznej dokumentacji. Dlatego
lepszym rozwiązanie wydaje się przeniesienie tych działów do wcześniej przygotowanych,
docelowych pomieszczeń na I i II piętrze po ich wcześniejszym przystosowaniu do naszych potrzeb –
łącznie z dostępem do internetu i sieci telefonicznej.
Pytanie nr 92:
Prosimy o informację w jakim zakresie należy zapewnić dostęp do mediów w czynnym obiekcie na
etapie prowadzonych robót, to jest prądu, ciepłej i zimnej wody, ogrzewania, sieci telefonicznej i
internetowej.
Odpowiedź:
Dostęp do wymienionych mediów jest konieczny w stopniu umożliwiającym pobyt i pracę ludzi:
- w przypadku dyrekcji i działów wewnętrznych jest to praca od poniedziałku do piątku od godz.7.00
do 15.00 (pracownik działu informatycznego ma dyżury do godz.19.00, a pracownicy obsługi pracują
od 6.00 do 21.00))
- Biblioteka Główna:
• jest otwarta dla czytelników w poniedziałki, wtorki, środy i piątki od godz. 10.00 do 19.00, a w
czwartki i piątki od 10.00 do 15.00
• pracownicy merytoryczni (bibliotekarze) pracują na dwie zmiany : I zmiana od godz.7.00 do 15.00,
II zmiana – od godz. 11.15 do 19.15.
• pracownicy obsługi w czwartki i soboty pracują od 7.00 do 15.00, w pozostałe dni od godz.6.00 do
14.00, z wyjątkiem portiera pracującego do godz.22.00
Pytanie nr 93:
Zgodnie z pkt. 1.2.1 - opisu technicznego do Projektu Architektoniczo-Budowlanego
„Termomodernizacji budynku biblioteki głównej MBP w Sosnowcu wraz ze zmianą sposobu
użytkowania nieużytkowanej części budynku na pomieszczenia Miejskiej Biblioteki Publicznej wraz z
przebudową, częściową nadbudową, budową zadaszenia patia i zmianami w zagospodarowaniu
terenu” , obecnie obiekt użytkuje jedynie Biblioteka Główna, która zajmuje segment dostępnym od
strony ul. Zegadłowicza oraz użytkuje wielofunkcyjną aulę dostępną od strony ul. Kościelnej.
Dyrekcja wraz działami wewnętrznymi (Gromadzenia i Opracowania Zbiorów, Instruktażu i Promocji,
Kadr, Administracyjno-Gospodarczym, Finansowo-Księgowym) użytkuje pomieszczenia na parterze
od strony ul. Kościelnej. Dział Informatyczny i pracownia plastyczna zajmują I piętro w segmencie
auli. Użytkowana jest również znaczna część najniższej kondygnacji, częściowo zagłębionej w terenie,
gdzie zlokalizowany jest min. magazyn książek, pomieszczenia składowania dokumentów,
pomieszczenia gospodarcze i pomocnicze. Czy na każdym etapie prowadzonych robót należy
umożliwić funkcjonowanie wszystkich działów biblioteki?
Odpowiedź:
Sprawą priorytetową jest zachowanie ciągłości pracy serwerowni. Ponieważ przewidywana jest
zmiana lokalizacji serwera liczymy się z wyłączeniem na czas przeniesienia urządzeń. Powinien on być
jak najkrótszy, ponieważ wyłączenie serwera uniemożliwia pracę całej sieci placówek bibliotecznych
w mieście.
25
W budynku , w części dostępnej z ul. Kościelnej, na parterze znajdują się pomieszczenia zajmowane
przez działy wewnętrzne Biblioteki , obsługujące całą siec placówek na terenie miasta. Muszą one
pracować bez względu na trwający remont. Mowa tu o:
- Dyrekcji Biblioteki z sekretariatem,
- Dziale Administracyjno-Gospodarczym z kasą i magazynem,
- Dz. Księgowości
- Kadrach,
- Dz. Informatycznym,
- Dz. Instruktażu i Promocji,
- Dz. Gromadzenia i Opracowania.
Jeżeli chodzi o Bibliotekę Główną to zdajemy sobie sprawę z braku możliwości zachowania ciągłości
jej działania. Racjonalne wydaje się ponowne uruchamianie poszczególnych agend Biblioteki Głównej
już w docelowych lokalizacjach. Szczególnie zależy nam na maksymalnym skróceniu okresów
niedostępności w przypadku wypożyczalni (dla dorosłych i dla dzieci) oraz multimediów.
Pytanie nr 94:
Na rysunku A11 nie jest zaznaczona ściana do wyburzenia w pomieszczeniu Sm4. Prosimy o
poprawienie dokumentacji i uzupełnienie przedmiaru.
Odpowiedź:
Rysunek A11 uwzględnia wszystkie potrzebne wyburzenia.
Pytanie nr 95:
11.
Prosimy o uzupełnienie przedmiaru o rozbiórkę krat stalowych w oknach znajdujących się na
zewnątrz obiektu biblioteki.
Odpowiedź:
Zamawiający na podstawie art. 38 ust. 4 ustawy z dnia 29 stycznia 2004 r. Prawo zamówień
publicznych dokonuje zmiany Załącznika: Dokumentacja Przedmiary „Roboty budowlane Część 2.:
W przedmiarze „Roboty budowlane – część 2” w dziale nr 22 p. n. „Odpowiedź na pytanie” dodano
pozycję:
•
poz. 337 KNR 4-010354-07 „Wykucie z muru krat okiennych o powierzchni do 2m2” szt 2
•
poz. 338 KNR 4-010354-08 „Wykucie z muru krat okiennych o powierzchni ponad 2m2”
92,67m2
Pytanie nr 96:
Prosimy o uwzględnienie w przedmiarach rozbiórek sufitów podwieszanych.
Odpowiedź:
Rozbiórkę sufitu podwieszanego betonowego ujęto w przedmiarze „Roboty budowlane – część 2”
poz. 13.
Dodatkowo należy uwzględnić rozbiórkę sufitu podwieszanego zlokalizowanego w pomieszczeniach
biurowych w budynku auli.
W związku z udzieloną odpowiedzią w niniejszym pytaniu Zamawiający na podstawie art. 38 ust. 4
ustawy z dnia 29 stycznia 2004 r. Prawo zamówień publicznych dokonuje zmiany Załącznika:
Dokumentacja Przedmiary Roboty budowlane Część 2.:
W przedmiarze „Roboty budowlane – część 2” w dziale nr 22 p. n. „Odpowiedzi na pytania” dodano
pozycję:
26
•
poz. 336 NNRNKB 202 2702-01 „Demontaż sufitu podwieszanego o konstrukcji metalowej z
wypełnieniem płytami z włókien mineralnych z zastosowaniem profili poprzecznych o długości 60cm”
114m2
Pytanie nr 97:
Prosimy o uwzględnienie w przedmiarach obudów instalacji występujących na wszystkich
kondygnacjach.
Odpowiedź:
Pytanie mało precyzyjne. W projekcie nie przewiduję się obudów instalacji – instalacje są
prowadzone pod stropem i są widoczne.
Pytanie nr 98:
Prosimy o uwzględnienie w przedmiarach okładzin drewnianych ścian znajdujących się na wszystkich
kondygnacjach.
Odpowiedź:
Pytanie mało precyzyjne. W projekcie nie przewiduję się okładzin drewnianych ścian. W projekcie
przewidziane zostały okładziny ścian z płyt HPL, które zostały uwzględnione w przedmiarze „Roboty
budowlane – część 2” poz. 160-163.
Pytanie nr 99:
Zamawiający przewiduje roboty dodatkowe i uzupełniające. Prosimy o podanie zasad rozliczania i
fakturowania robót dodatkowych i uzupełniających.
Odpowiedź:
Odpowiedź na w. w. pytanie została udzielona w piśmie z dnia 04.03.2016 r. pytanie nr 96
Pytanie nr 100:
§ 5 ust. 6 - w jakim zakresie i na jakim obszarze działki Wykonawca ma przeprowadzić inwentaryzację
uzbrojenia oraz kto ponosi koszty za czasowe wyłączenie uzbrojenia na rzecz podmiotów
świadczących media?
Odpowiedź:
Przekopy kontrolne mają być przeprowadzone na terenie prowadzonych robót wskazując na aktualny
przebieg istniejącego uzbrojenia terenu.
Pytanie nr 101:
§ 5 ust. 8 - czy Zamawiający posiada ostateczną i prawomocną decyzję na wycinkę drzew oraz kto
będzie ponosił koszty ustalone w decyzji za wyrażenie zgodę na usunięcie istniejącego drzewostanu?
Odpowiedź:
Odpowiedź na pytanie została udzielona w piśmie z dnia 04.03.2016 r. Pytanie nr 29.
Pytanie nr 102:
§ 14 ust. 10 - czy Zamawiający wskaże konkretny punkt odbioru złomu oraz prośba o przedstawienie
wzoru "formularza przejęcia złomu"?
Odpowiedź:
Zgodnie z Rozdziałem X pkt 9 SIWZ.
27
Pytanie nr 103:
§ 27 - co należy rozumieć przez zmianę sposobu rozliczenia umowy, czy chodzi wyłącznie o
wydłużenie terminu płatności, czy również o negocjację ceny?
Odpowiedź:
Zmiana sposobu rozliczenia umowy dotyczy tylko zmian wynikających z umowy o dofinansowanie.
Pytanie nr 104:
Na rysunkach przekrojowych (m.in. przekrój A-A) izolacja stropodachów nad aulą, parterem,
pierwszym i drugim piętrem składa się z pianki poliuretanowej z powłoką wodnochronną, natomiast
w przedmiarze Roboty budowlane cz. 1 w poz. 34 d.7 i 35.d.7 wskazana jest pianka krylaminowa z
powłoką wodochronną.
Prosimy o wyjaśnienie rozbieżności pomiędzy rozwiązaniem w rysunków, a pozycjami w przedmiarze.
Ponadto prosimy o wskazanie jakiego typu powłokę wodnochronną należy wycenić.
Odpowiedź:
Dach należy ocieplić metodą hydrodynamicznego natrysku pianki poliuretanowej o strukturze
zamkniętych komórek (pozycja opisu 1.9.2). Zamawiający w rozumieniu powłoki wodochronnej
stosowanej na pokrycia dachowe wykonane w technologii hydrodynamicznego natrysku pianki
poliuretanowej ma na myśli system ochronny zawierający specjalistyczną farbę (jedno
komponentową) chroniącą piankę PUR przed promieniami UV wraz z posypką łupkową chroniącą
przed oddziaływaniem ptactwa stosowaną na powierzchniach poziomych między warstwami farby
ochronnej. Zastosowany system zabezpieczający przeciw UV stanowi jednocześnie estetyczne
pokrycie dachowe.
Pytanie nr 105:
Prosimy o informację w jakiej pozycji kosztorysu należy uwzględnić malowanie istniejącego stropu
nad aulą na kolor czarny.
Odpowiedź:
Malowanie stropu nad aulą ujęto w ogólnej powierzchni malowania poz. 172 przedmiaru „Roboty
budowlane – część 2”, kolorystyka malowania poszczególnych pomieszczeń zgodnie z dokumentacją.
Pytanie nr 106:
Prosimy o poprawienie ilości wyprawy elewacyjnej cienkowarstwowej z akrylowych tynków
dekoracyjnych w poz. 99 d.11 i poz. 100 d.11 przedmiaru Roboty budowlane cz. 1.
Naszym zdaniem powinno tam być 249,3 m2 zamiast błędnie występującego 1994,4 m2
Odpowiedź:
Zamawiający na podstawie art. 38 ust. 4 ustawy z dnia 29 stycznia 2004 r. Prawo zamówień
publicznych dokonuje zmiany Załącznika: Dokumentacja Przedmiary „Roboty budowlane Część 2.:
W przedmiarze „Roboty budowlane – część 1” skorygowano pozycję 99 (błędnie podano odwołanie
do pozycji 96, powinno być odwołanie do pozycji 95):
•
było poz. 99 KNR 0-23 0933-01 „Wyprawa elewacyjna cienkowarstwowa z akrylowych
tynków dekoracyjnych kolor grafitowy gr. 2 mm wykonana ręcznie na uprzednio przygotowanym
podłożu – ściany płaskie i powierzchnie poziome” poz.96
•
ma być poz. 99 KNR 0-23 0933-01 „Wyprawa elewacyjna cienkowarstwowa z akrylowych
tynków dekoracyjnych kolor grafitowy gr. 2 mm wykonana ręcznie na uprzednio przygotowanym
podłożu – ściany płaskie i powierzchnie poziome” poz.95
28
Pytanie nr 107:
W przedmiarze „Roboty budowlane część 2" pozycja 81 dotyczy - Podłoga podniesiona - rzędy
widowni powyżej poziomu 0,00 podłoga podniesiona o odporności ogniowej REI30 na systemowej
konstrukcji w ilości 69,92 m2.Brak natomiast pozycji odnośnie podłogi podniesionej poniżej poziomu
0,00. Proszę o korektę przedmiaru. Brak pozycji w przedmiarze dotyczącej foteli audytoryjnych, jeśli
należy je ująć w wycenie proszę o przesłanie parametrów technicznych i korektę przedmiaru.
Odpowiedź:
Rzędy widowni zlokalizowane poniżej poziomu 0,00 nie zostały przewidziane do demontażu –
pozostaje aktualna konstrukcja z płyt betonowych. Poniżej poziomu 0,00 w systemowej konstrukcji
podłogi podniesionej EI30 zaprojektowana została scena – 65m2.
Zamawiający na podstawie art. 38 ust. 4 ustawy z dnia 29 stycznia 2004 r. Prawo zamówień
publicznych dokonuje zmiany Załącznika: Dokumentacja Przedmiary „Roboty budowlane Część 2.:
W przedmiarze „Roboty budowlane – część 2” w dziale nr 22 p. n. „odpowiedź na pytanie” dodano
pozycję:
•
poz. 346 KNR 2-05 0904-01 „Składane podłogi - systemowa konstrukcja podłogi podniesionej
EI30” 65,00m2
Szczegóły dotyczące fotela audytoryjnego przedstawiono w załączniku nr 8 opublikowanym do
przedmiotowego zamówienia w dniu 10.03.2016 r. poz. 45. W przedmiarze „Roboty budowlane część
2” fotele są ujęte pod poz. 258.
Pytanie nr 108:
Projekt instalacji Fotowoltaicznej nie obejmuje stacji pogodowej uwzględnionej w pozycji 1.14.
Prosimy o wyjaśnienia, oraz jeśli należy ją uwzględnić w ofercie o specyfikacje.
Odpowiedź:
Stacja pogodowa jest integralną częścią systemu samoodśnieżania. Należy ja uwzględnić w ofercie.
Musi posiadać co najmniej możliwość pomiaru:
•
ilości opadów atmosferycznych (deszcz/śnieg)
•
natężenie światła naturalnego
•
temperatury otoczenia
•
aktualnej pozycji słońca
Pytanie nr 109:
Czy należy dostarczyć jednostkę komputerową czy jedynie oprogramowanie do analizy między innymi
ilości zaoszczędzonego C02, pozycja 1.15 według przedmiaru Instalacji Fotowoltaicznej?
Odpowiedź:
Należy dostarczyć funkcjonalny komplet (sprzęt i oprogramowanie) składający się co najmniej z :
•
sterownika PLC
•
stacji bazowej z monitorem i oprogramowaniem
•
monitora 40-42 cale
•
serwer
•
analizator parametrów sieci
•
bramki BMS
•
switch
Pytanie nr 110:
29
Szafa informatyczna przedstawiona na rys. IEN-11 nie jest wyposażona w panele światłowodowe.
Według L.Dz./RJP2/808/W/2015 światłowód ma być doprowadzony do serwerowni na 2 piętro.
Prosimy o wyjaśnienia uzupełniające.
Odpowiedź:
W zestawieniu materiałowym dotyczącym okablowania strukturalnego uwzględniono przełącznicę
światłowodową i należy uwzględnić jej montaż.
Pytanie nr 111:
Prosimy o wskazanie bramek antykradzieżowych jakie obecnie funkcjonują na obiekcie w zakresie
producenta i modelu. Prosimy o podanie dokładnej specyfikacji bramek jakie należy przyjąć do oferty,
dokumentacja nie precyzuje.
Odpowiedź:
Istniejący system jest oparty na technologii elektromagnetycznej. Zadaniem systemu jest ochrona
książek zabezpieczonych paskiem magnetycznym (przeznaczonym do wielokrotnej aktywacji i
dezaktywacji) przed bezprawnym wyniesieniem. Zasada działania systemu: jeżeli w polu działania
anteny elektromagnetycznej (w formie bramki) znajdą się aktywne paski magnetyczne, system
automatycznie wzbudzi się , zareaguje sygnałem świetlnym i dźwiękowym. Usunięcie aktywnych
pasków z pola działania anten powoduje zwolnienie alarmu.
Dodatkowym zabezpieczeniem jest automatyczna blokada drzwi wejściowych, która posiada funkcję
samoczynnego blokowania się oraz daje możliwość wyłączenia blokady drzwi przez personel
biblioteki. W załączeniu przesyłam ofertę wykonawcy, wg której skonfigurowano system. Opis
projektowanych rozwiązań zgodnie z opisem technicznym.
Pytanie nr 112:
Przedmiar instalacji niskoprądowych jak i projekt, nie obejmuje demontaży poza systemem
okablowania strukturalnego. Prosimy o potwierdzenie, że demontaże innych systemów
teletechnicznych/niskoprądowych nie wchodzą w zakres oferty.
Odpowiedź:
Zgodnie z przedmiarem robót uwzględnione są również demontaże m. in. istniejącego systemu
wizyjnego. Demontaże innych systemów wchodzą zatem w zakres oferty.
Pytanie nr 113:
Brak wystarczających danych do wyceny pozycji 259 d. 18 oraz 260 d. 18 przedmiaru Roboty
budowlane - część 2. Brak odnośników oraz specyfikacji w projekcie. Prosimy o uszczegółowienie oraz
dokładniejsze dane umożliwiające wycenę powyższego zakresu.
Odpowiedź:
Szczegóły zgodnie z załącznikiem nr 10 opublikowanym na stronie internetowej przedmiotowego
zamówienia w dniu 10.03.2016 r.
Pytanie nr 114:
Jaką kolorystykę kostki betonowej należy zastosować na projektowanym zjeździe i ciągach pieszych.
Odpowiedź:
Podano w opisie technicznym pkt 1.3.14. Kolor szary.
Pytanie nr 115:
30
Jaką wysokość należy przyjąć dla ogrodzenia z paneli ogrodzeniowych dł. 34,51 m.
Odpowiedź:
Ogrodzenie wysokości 2m.
Pytanie nr 116:
W związku z przewidzianą wycinką drzew wykazaną w przedmiarach , prosimy o potwierdzenie, że
opłaty administracyjnego z tego tytułu ponosi Inwestor.
Odpowiedź:
Odpowiedź na pytanie została udzielona w piśmie z dnia 04.03.2016 r. Pytanie nr 29. Zgodnie z
decyzją o wycince drzew przewidywano nasadzenia zastępcze.
Pytanie nr 117:
W przedmiarze „Roboty budowlane cz. 2" pozycja 181 dotyczy biurka narożnego 120x60 cm,
natomiast w zestawieniu mebli na rysunkach „Rzut Aranżacji" (piwnica, parter , I piętro , II piętro) rys.
nrA05, A10,A15,A20 nie ma takich biurek o takich wymiarach, są biurka o wymiarach 140 x 70 cm.
Odpowiedź:
Pozycja 181 dotyczy biurka S4. W przedmiarze podano błędny wymiar – prawidłowy wymiar to
140x70.
Zamawiający na podstawie art. 38 ust. 4 ustawy z dnia 29 stycznia 2004 r. Prawo zamówień
publicznych dokonuje zmiany Załącznika: Dokumentacja Przedmiary „Roboty budowlane Część 2.:
W przedmiarze „Roboty budowlane – część 2” skorygowano następujące pozycje:
z:
poz. 181 Wycena indywidualna „Zakup dostawa i montaż wyposażenia meblowego wg zestawienia
Biurko narożne 120x60cm” 1 kpl.
na:
poz. 181 Wycena indywidualna „Zakup dostawa i montaż wyposażenia meblowego wg zestawienia
Biurko narożne 140x70cm” 1 kpl.
Pytanie nr 118:
W przedmiarze „Roboty budowlane cz.2" pozycja 189 dotyczy dostawki do biurka narożnego w ilości
22 kpi., natomiast w zestawieniu na rysunkach „Rzut Aranżacji" ( piwnica, parter , I piętro , II piętro)
rys. nrA05, A10,A15,A20 podana jest ilość 3 kpi. Prosimy o korektę przedmiaru.
Odpowiedź:
W przedmiarze podano błędną ilość – prawidłowa ilość to 3kpl.
Zamawiający na podstawie art. 38 ust. 4 ustawy z dnia 29 stycznia 2004 r. Prawo zamówień
publicznych dokonuje zmiany Załącznika: Dokumentacja Przedmiary „Roboty budowlane Część 2.:
W przedmiarze „Roboty budowlane – część 2” skorygowano następujące pozycje:
z:
poz. 189 Wycena indywidualna „Zakup dostawa i montaż wyposażenia meblowego wg zestawienia
dostawka do biurka narożnego 60x60cm” 22 kpl.
na:
poz. 189 Wycena indywidualna „Zakup dostawa i montaż wyposażenia meblowego wg zestawienia
dostawka do biurka narożnego 60x60cm” 3 kpl.
Pytanie nr 119:
31
W przedmiarze „Roboty budowlane cz.2" pozycja 254 dotyczy ruchomych ścianek w ilości 30 kpi.,
natomiast w zestawieniu na rysunkach „Rzut Aranżacji" ( piwnica, parter , I piętro , II piętro) rys.
nrA05, A10,A15,A20 w zestawieniu podana jest ilość 10 kpl. Prosimy o korektę przedmiaru.
Odpowiedź:
W przedmiarze podano błędną ilość – prawidłowa ilość to 10kpl. Komplet składa się z 3 sztuk ekranu
o wymiarach 120x160).
Zamawiający na podstawie art. 38 ust. 4 ustawy z dnia 29 stycznia 2004 r. Prawo zamówień
publicznych dokonuje zmiany Załącznika: Dokumentacja Przedmiary „Roboty budowlane Część 2.:
W przedmiarze „Roboty budowlane – część 2” skorygowano następujące pozycje:
z:
poz. 254 Wycena indywidualna „Zakup dostawa i montaż wyposażenia meblowego wg zestawienia
Ruchome ścianki do ekspozycji pojedynczy ekran długości 120, wysokość160cm (10 zestawów po 3
sztuki)” 30 kpl.
na:
poz. 189 Wycena indywidualna „Zakup dostawa i montaż wyposażenia meblowego wg zestawienia
Ruchome ścianki do ekspozycji pojedynczy ekran długości 120, wysokość160cm (10 zestawów po 3
sztuki)” 10 kpl.
Pytanie nr 120:
W przedmiarze „Roboty budowlane cz.2" pozycja 225 dotyczy szafy z drzwiami przeszklonymi w ilości
46 kpi., natomiast w zestawieniu na rysunkach „Rzut Aranżacji" ( piwnica, parter , I piętro , II piętro)
rys. nrA05, A10,A15,A20 w podana jest ilość 1 kpi. Prosimy o korektę przedmiaru.
Odpowiedź:
W przedmiarze podano błędną ilość – prawidłowa ilość to 1kpl.
Zamawiający na podstawie art. 38 ust. 4 ustawy z dnia 29 stycznia 2004 r. Prawo zamówień
publicznych dokonuje zmiany Załącznika: Dokumentacja Przedmiary „Roboty budowlane Część 2.:
W przedmiarze „Roboty budowlane – część 2” skorygowano następujące pozycje:
z:
poz. 225 Wycena indywidualna „Zakup dostawa i montaż wyposażenia meblowego wg zestawienia
szafa z drzwiami przeszklonymi do ekspozycji 80x44x166” 46 kpl.
na:
poz. 225 Wycena indywidualna „Zakup dostawa i montaż wyposażenia meblowego wg zestawienia
szafa z drzwiami przeszklonymi do ekspozycji 80x44x166” 1 kpl.
Pytanie nr 121:
W przedmiarze „Roboty budowlane cz.2" pozycja 225 dotyczy szafy z drzwiami przeszklonymi w ilości
46 kpi., natomiast w zestawieniu na rysunkach Rzut Aranżacji ( piwnica, parter , I piętro , II piętro) rys.
nrA05, A10,A15,A20 w podana jest w ilość 1 kpi. Prosimy o korektę przedmiaru.
Odpowiedź:
W przedmiarze podano błędną ilość – prawidłowa ilość to 1kpl.
Zamawiający na podstawie art. 38 ust. 4 ustawy z dnia 29 stycznia 2004 r. Prawo zamówień
publicznych dokonuje zmiany Załącznika: Dokumentacja Przedmiary „Roboty budowlane Część 2.:
W przedmiarze „Roboty budowlane – część 2” skorygowano następujące pozycje:
z:
poz. 225 Wycena indywidualna „Zakup dostawa i montaż wyposażenia meblowego wg zestawienia
szafa z drzwiami przeszklonymi do ekspozycji 80x44x166” 46 kpl.
na:
32
poz. 225 Wycena indywidualna „Zakup dostawa i montaż wyposażenia meblowego wg zestawienia
szafa z drzwiami przeszklonymi do ekspozycji 80x44x166” 1 kpl.
Pytanie nr 122:
W przedmiarze „Roboty budowlane cz.2" pozycja 214 kontenera podblatowego w ilości 62 kpi.,
natomiast w zestawieniu na rysunkach „Rzut Aranżacji" (piwnica, parter, I piętro , II piętro) rys.
nrA05, A10,A15,A20 w podana jest ilość 58 kpi. Prosimy o korektę przedmiaru.
Odpowiedź:
Kontener podblatowy Cp1 występuje w ilości 49szt. a Cp2 w ilości 9szt. Skorygowane zestawienie
mebli w załączeniu – załącznik nr 9.
Zamawiający na podstawie art. 38 ust. 4 ustawy z dnia 29 stycznia 2004 r. Prawo zamówień
publicznych dokonuje zmiany Załącznika: Dokumentacja Przedmiary „Roboty budowlane Część 2.:
W przedmiarze „Roboty budowlane – część 2” skorygowano następujące pozycje:
z:
poz. 214 Wycena indywidualna „Zakup dostawa i montaż wyposażenia meblowego wg zestawienia
kontener podblatowy” 62 kpl.
na:
poz. 214 Wycena indywidualna „Zakup dostawa i montaż wyposażenia meblowego wg zestawienia
kontener podblatowy CP1” 49 kpl.
W przedmiarze „Roboty budowlane – część 2” w dziale nr 22 p. n. „Odpowiedź na pytanie” dodano
pozycję:
poz. 335 Wycena indywidualna „Zakup dostawa i montaż wyposażenia meblowego wg zestawienia
kontener podblatowy CP2” 9 kpl.
Pytanie nr 123:
Instalacja wentylacji i klimatyzacji. Prosimy o niezwłoczne uzupełnienie specyfikacji wentylacji „załącznik nr 4 Zestawienie materiałów".
Odpowiedź:
Udostępniono materiał załącznik nr 19 – zestawienie materiałów wentylacyjnych opublikowany na
stronie internetowej przedmiotowego zamówienia w dniu 10.03.2016 r.
Pytanie nr 124:
W przedmiarach robót „Instalacje elektryczne" i „Instalacja oświetlenia" dublują się działy:
Oświetlenie zewnętrzne i Instalacja uziemienia i odgromowa. Prosimy o potwierdzenie, że
przedmiary wykonane są prawidłowo lub odpowiednie skorygowanie przedmiarów.
Odpowiedź:
W przedmiarze „Instalacja oświetlenia” pozycje od 43 do 69 należy wyzerować. Poprawne działy
dotyczące oświetlenia zewnętrznego oraz instalacja uziemienia i odgromowa znajduje się z
przedmiarze :instalacje elektryczne” - dział 6 i 7.
Pytanie nr 125:
Proszę o określenie jakie panele fotowoltaiczne mają zostać przewidziane w ofercie:
cienkowarstwowe, monokrystaliczne czy polikrystaliczne?
Odpowiedź:
Mają zostać zastosowane moduły fotowoltaiczne wykorzystujące celki polikrystaliczne lub
monokrystaliczne o sprawności co najmniej 19.4 % .
33
Pytanie nr 126:
Panele fotowoltaiczne w bezramkowej technologii szkło/szkło o sprawności min. 19% faworyzuje
panele cienkowarstwowe i jest nieuzasadnione ekonomicznie, czy jest dopuszczalna możliwość
zmiany parametrów paneli fotowoltaicznych?
Odpowiedź:
Dokumentacja projektowa nie przewiduje zastosowania modułów cienkowarstwowych. Należy
zastosować moduły o parametrach zgodnych z dokumentacją projektową lub lepszych.
Pytanie nr 127:
Proszę o określenie rodzajów i typów istniejących urządzeń (z którymi ma się komunikować instalacja
PV), oraz proszę o podanie, które mają być zamontowane w instalacji fotowoltaicznej w ramach
Systemu Zarządzania Energią?
Odpowiedź:
System Zarządzania energią ma działać w oparciu o protokół TCP/IP, siec Ethernet, SCADA . Należy
zachować funkcjonalność zgodnie z dokumentacją projektową oraz odpowiedziami do pytań
udzielonymi podczas postępowania przetargowego. Szczegółowy dobór urządzeń należy do
wykonawcy i musi być zatwierdzony przez Zamawiającego.
Pytanie nr 128:
Jak ma być realizowany w modułach fotowoltaicznych system samo odśnieżania oraz czyszczenia
paneli pv ze względu na planowany kąt montażu paneli 11 stopni?
Odpowiedź:
Nie jest przewidziany system samooczyszczenia paneli. Przewidziany jest system samoodśnieżania
bazujący na rezystancji powłoki szkła tylnego przez co zapewnione zostanie równomierne nagrzanie
szkła pod wpływem przyłożonego napięcia , niezależnie od pracy obwodów fotowoltaicznych .RSD nie
większe niż 40 % w początkowym okresie działania. Nie jest dopuszczalne zastosowanie rozwiązania,
które może wpłynąć na degradację celek fotowoltaicznych.
W związku z udzielonymi odpowiedziami na pytania, oraz zmianą treści Specyfikacji Istotnych
Warunków Zamówienia dokonaną w pytaniach: 2, 3, 14, 16 – 19, 22 – 26, 32, 36, 39, 41, 51, 52, 63,
75 – 78, 80, 81, 84, 65 oraz 96, 107, 117, 118, 119, 120, 121, 122, Zamawiający na podstawie art. 38
ust. 6 ustawy z dnia 29 stycznia 2004 r. Prawo zamówień publicznych dokonuje zmiany terminu
składania ofert określonego w Rozdziale XI ust I SIWZ oraz terminu otwarcia ofert określonego w
rozdziale XI ust. II SIWZ.
Nowo wyznaczony termin składania ofert to: 25.03.2016 r., do godz. 1200.
Nowo wyznaczony termin otwarcia ofert to: 25.03.2016 r., do godz. 1215.
Niniejsze pismo stanowi integralną część SIWZ w postepowaniu o udzielenie zamówienia publicznego
WZP.271.1.5.2016.
Z upoważnienia
Prezydenta Miasta Sosnowca
Michał Zastrzeżyński
Naczelnik Wydziału
Zamówień Publicznych
34
