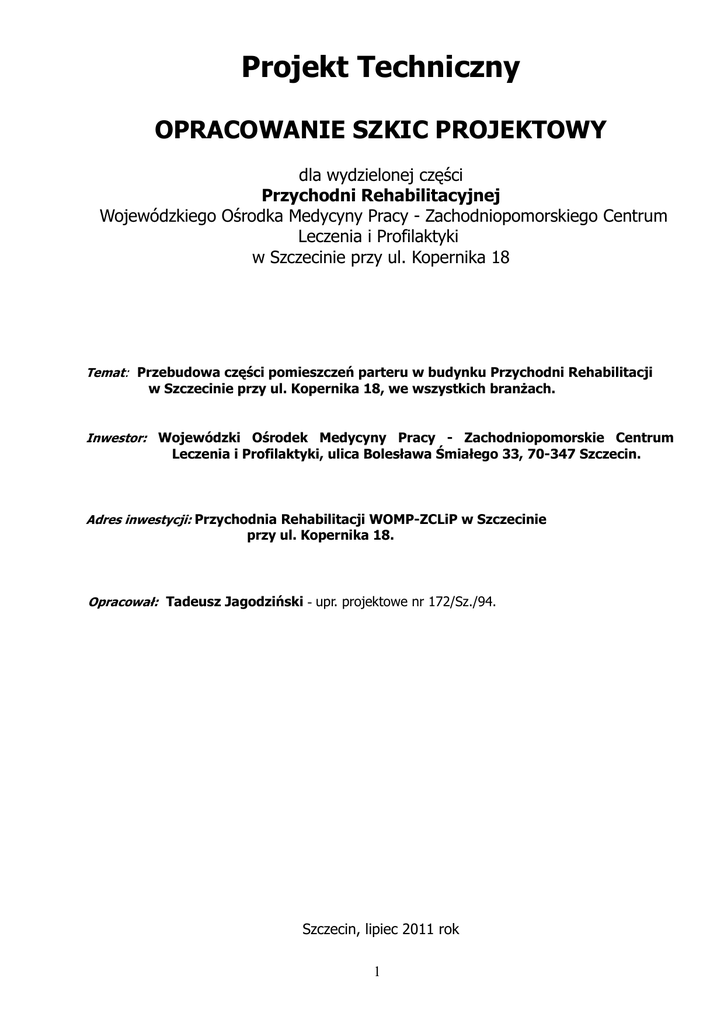

Projekt Techniczny
OPRACOWANIE SZKIC PROJEKTOWY
dla wydzielonej części
Przychodni Rehabilitacyjnej
Wojewódzkiego Ośrodka Medycyny Pracy - Zachodniopomorskiego Centrum
Leczenia i Profilaktyki
w Szczecinie przy ul. Kopernika 18
Temat: Przebudowa części pomieszczeń parteru w budynku Przychodni Rehabilitacji
w Szczecinie przy ul. Kopernika 18, we wszystkich branżach.
Inwestor: Wojewódzki Ośrodek Medycyny Pracy - Zachodniopomorskie Centrum
Leczenia i Profilaktyki, ulica Bolesława Śmiałego 33, 70-347 Szczecin.
Adres inwestycji: Przychodnia Rehabilitacji WOMP-ZCLiP w Szczecinie
przy ul. Kopernika 18.
Opracował: Tadeusz Jagodziński - upr. projektowe nr 172/Sz./94.
Szczecin, lipiec 2011 rok
1
SPIS ZAWARTOŚCI
część opisowa
1. Opis techniczny
2. Opis technologiczny
3. Oświadczenie projektanta
4. Kserokopia uprawnień projektanta
5. Kserokopia zaświadczenia przynależności do izby projektanta
część graficzna
Rysunki obszaru objętego opracowaniem „szkice projektu technicznego”:
1. Fragment rzutu poziomu parteru – inwentaryzacja - skala 1:75 – rys. nr 1;
2. Fragment rzutu poziomu parteru – projektowane - skala 1:75 – rys. nr 2 .
2
Projekt Techniczny
OPRACOWANIE SZKIC PROJEKTOWY
dla wydzielonej części
Przychodni Rehabilitacyjnej
Wojewódzkiego Ośrodka Medycyny Pracy - Zachodniopomorskiego Centrum
Leczenia i Profilaktyki
w Szczecinie przy ul. Kopernika 18
Temat: Przebudowa części pomieszczeń parteru w budynku Przychodni Rehabilitacji
w Szczecinie przy ul. Kopernika 18, we wszystkich branżach.
Inwestor: Wojewódzki Ośrodek Medycyny Pracy - Zachodniopomorskie Centrum
Leczenia i Profilaktyki, ulica Bolesława Śmiałego 33, 70-347 Szczecin.
Adres inwestycji: Przychodnia Rehabilitacji WOMP-ZCLiP w Szczecinie
przy ul. Kopernika 18.
Opracował: Tadeusz Jagodziński - upr. projektowe nr 172/Sz./94.
Szczecin, lipiec 2011 rok
3
OPIS TECHNICZNY
do przebudowy części pomieszczeń parteru budynku Przychodni Rehabilitacji w Szczecinie przy ul. Kopernika
18, we wszystkich branżach, w pomieszczeniach objętych opracowaniem do prowadzenia ćwiczeń w zakresie
wad postawy u dzieci w wieku od trzech do czternastu lat oraz kobiet po okresie ciąży.
Dane ogólne o budynku
Budynek, w którym znajdują się pomieszczenia objęte opracowaniem jest obiektem czterokondygnacyjnym
(trzy kondygnacje nadziemne i kondygnacja piwnic częściowo zagłębiona w ziemi), posiada jedną bryłę.
Dach płaski kryty papą. Wszystkie kondygnacje zajmowane są przez Wojewódzki Ośrodek Medycyny Pracy
– Zachodniopomorskie Centrum Leczenia i Profilaktyki Szczecin.
DANE LICZBOWE DOTYCZĄCE CZĘŚCI OBJĘTEJ OPRACOWANIEM
- 136,85 m2 ;
- 3,25 – 3,45 m;
- 480,00 m 3 .
powierzchnia użytkowa - fragment parteru
wysokość parteru
Kubatura
Zaprojektowano następujące pomieszczenia tworzące wydzielony zespół rehabilitacji do
prowadzenia ćwiczeń w zakresie wad postawy u dzieci w wieku od trzech do czternastu lat oraz
kobiet po okresie ciąży :
1. Korytarz – poczekalnia ogólna (pom nr 10) - istniejące pomieszczenie w którym przewidziano
2.
3.
4.
5.
6.
7.
miejsca do siedzenia dla pacjentów z którego jest wejście do pomieszczenia przedsionka (pom nr
4) wydzielonego zespołu rehabilitacji;
Przedsionek (pom nr 4) – wydzielone pomieszczenie z podestu bocznej klatki schodowej;
Sale kinezoterapii dwa pomieszczenia (sala nr 1 i sala nr 2) - dostępne z korytarza - poczekalni
oraz z wewnętrznego przedsionka, wyposażone w stanowiska do ćwiczeń – urządzenia i sprzęt do
ćwiczeń;
Szatnie na odzież pacjentów dwa pomieszczenia (pom nr 5 i pom nr 7)) – dostępne z korytarza
(pom nr 8) – wyposażone w zamykane szafki na odzież, krzesełka – przeznaczone dla przebierana
się pacjentów w odzież do ćwiczeń;
Wypoczywalnię (pom nr 9) – dostępną z korytarza i przedsionka-holu - wyposażoną w dwie sofy,
krzesełka (foteliki), stolik. W pomieszczeniu przewiduje się odpoczywanie pacjentów po rehabilitacji.
Węzeł sanitarny (pom nr 6) - dostępny z korytarza (pom nr 8). W przedsionku umieszczono
umywalkę z osprzętem a w kabinie WC zainstalowano muszlę ustępową typu kompakt i kabinę
natryskową z osprzętem. W pomieszczeniu przewiduje się ewentualną kąpiel pacjentów po
rehabilitacji.
Korytarz (pom nr 8) z którego dostępne są pomieszczenia szatni, węzła sanitarnego
i wypoczywalni.
1. Przedmiot opracowania
Opracowanie obejmuje swoim zakresem przebudowę i remont niektórych pomieszczeń parteru
polegający na:
− zmianie górnych warstw posadzek;
− wyburzeniu niektórych ścianek działowych;
− skuciu istniejącej glazury i wykonaniu nowej;
− demontażu istniejącej boazerii;
− postawienie nowych ścianek działowych z płyty GK;
− wykuciem nowych otworów drzwiowych;
− wykonanie uzupełnienia tynków;
− wykonanie zamurowań;
− wykonaniu nowych i wymianie istniejących wewnętrznych instalacji w części objętej
opracowaniem:
- wody,
- kanalizacji sanitarnej,
- wentylacji grawitacyjnej, i wentylacji grawitacyjnej wspomaganej,
- instalacji elektrycznych.
− wymianie i wykonaniu nowych zabudów z płyt GK;
− malowaniu ścin i sufitów.
Projektowane prace dotyczą fragmentu parteru budynku przychodni. Zmiany te nie są istotne z punktu
widzenia prawa budowlanego i nie wymagają pozwolenia na budowę.
4
2. Podstawa opracowania
−
−
−
−
−
dostępna dokumentacja techniczna budynku przychodni;
wstępne uzgodnienia programowe z Użytkownikiem;
warunki techniczne jakim powinny odpowiadać budynki i ich usytuowanie;
szczegółowe przepisy;
wizja lokalna.
3. Opis projektowanych zmian.
Projektuje się na poziomie parteru z części pomieszczeń przystosować pomieszczenia na potrzeby
wydzielonej fizykoterapii - prowadzenia ćwiczeń w zakresie wad postawy u dzieci w wieku od trzech do
czternastu lat oraz kobiet po okresie ciąży. (zakres opracowania wg rysunku nr 2).
Pomieszczenia nr 1 i nr 2 zostaną przystosowane na sale ćwiczeń - kinezoterapii.
Pomieszczenia nr 5 i nr 7 zostaną przystosowane na szatnię dla pacjentów;
Należy wydzielić pomieszczenie węzła sanitarnego (pom nr 6): z pomieszczeniem przedsionka z umywalką i
kabiną sanitarną z muszlą ustępową i kabiną natryskową wykonując wydzielenia stawiając nowe ścianki z
płyt GK;
Pomieszczenie nr 9 zostanie przystosowane na wypoczywalnię dla pacjentów;
Po wydzieleniu w/w pomieszczeń powstanie mały korytarz wewnętrzny (pom nr 8);
Pomiędzy pomieszczeniami tj. pom nr 4 a pom nr 9 w ścianie zostanie wykuty otwór drzwiowy wraz z
przesklepieniem otworu poprzez osadzenie nadproża wykonanego z profili stalowych dwuteowych i
osadzeniem ościeżnicy drzwiowej stalowej wraz ze skrzydłem drzwiowym. Przewidziano wykonanie
obrobienie otworu drzwiowego tynkiem cementowo – wapiennym i drobne zamurowania z cegły.
Wykonanie robot wykończeniowych tj. wymiany górnych warstw posadzek, nowych okładzin ścian z glazury
oraz malowania sufitów i ścian pomieszczeń w obrębie opracowania.
4. Opis robót budowlanych i wykończeniowych
4.1. Opis robót rozbiórkowych
Rozbiórki obejmują:
4.1.1. wykucie nowego otworu drzwiowego w ścianie, (wyburzenie ściany wykonać po uprzednim osadzeniu
nadproża).
4.1.2. wykucie nowych niewielkich otworów dla potrzeb instalacji.
4.1.3. demontaż górnej warstwy posadzki z płytek gres wraz z warstwą klejową pomieszczenia nr 1, nr 2
i od nr 5 do nr 9.
4.1.4. skucie fragmentu tynku ze ściany.
4.1.5. rozebranie ścianek z płyt GK.
4.2 Opis robót budowlanych
4.2.1. Wszelkie roboty wykonać w technologii tradycyjnej;
4.2.2. Zamurowania zaprojektowano jako murowane z cegły na zaprawie cementowo wapiennej;
4.2.3. Nadproże w ścianie – wykonać z kształtowników stalowych 2x dwuteownik INP160 długości 150 cm,
wyszpałdowane i otynkowane lub zastosować nadproża żelbetowe typu „L 19” o odpowiedniej długości do
otworu;
4.2.4. Ścianki działowe wykonać należy z płyty gipsowo-kartonowej na stelażu stalowym z wypełnieniem z
wełny mineralnej;
4.2.5. Na oczyszczonym istniejącym podłożu po uzupełnieniu ubytków wykonać warstwy posadzkowe wg
pkt. 4.3.5;
4.2.6. Na istniejących ścianach i sufitach poziomu parteru po przygotowaniu powierzchni wykonać malowania
wg zapisu w tabeli zestawienia w pozycji nr 5;
4.3 Opis robót wykończeniowych
4.3.1 Tynki
Na domurowaniach ściany oraz na ościeżach wykonać tynk cementowo-wapienny kat VI. Tynk wyrównać
zaprawą gipsową. Tynki należy wykonywać po zakończeniu wszystkich robót, których późniejsze wykonywanie
mogłoby spowodować uszkodzenia tynków. Zaleca się wykonywanie robót w temp. od +5oC do +25oC.
Bezpośrednio przed tynkowaniem należy przygotować podłoże oczyścić z kurzu szczotkami oraz usunąć
ewentualne plamy z rdzy i substancji tłustych, a następnie obficie zmyć wodą. Pierwszą warstwę tynku –
obrzutkę, należy wykonać z rzadkiej zaprawy cementowej. Po lekkim stwardnieniu obrzutki i skropieniu jej
wodą należy wykonać drugą warstwę tynku z zaprawy. Następnie należy nałożyć gładź gipsową. Zacieranie
gładzi, połączone ze zwilżeniem powierzchni należy rozpocząć wtedy, gdy gips zacznie wiązać. Uszkodzenia i
ubytki w tynkach istniejących należy naprawić przez uzupełnienie zaprawą tynkową, a następnie wykonać
przecierkę z gładzi gipsowej. Niewielkie nierówności należy usuwać przez szpachlowanie zaczynem
(wgłębienia) lub za pomocą cyklinowania (wypukłości), lekko zwilżając wodą powierzchnię przed jego
5
naprawą.
4.3.2. Obudowy instalacji i stropy podwieszone
Wszystkie widoczne elementy pionowe i poziome instalacji należy obudować jednokrotnie płytą GK na
stelażu z listew metalowych. Zakres zabudowy określony został na rysunku. Do mocowania płyt należy
stosować wkręty stalowe. Fugi należy dokładnie wypełnić, a widoczne części mocowania zaszpachlować
zgodnie z obowiązującymi normami. W miejscach lokalizacji elementów instalacji wymagających dostępu
należy montować klapy rewizyjne.
4.3.3 Wentylacja grawitacyjna.
W części opracowania wykorzystane są istniejące kominy wyprowadzone są ponad dach. Do kominów
doprowadzić należy poziome obudowane płytą GK na stelażu stalowym kanały z rur „Spiro” o średnicy 125
mm. W wskazanych kanałach ułożonych w pomieszczeniach zamontować należy mechaniczne wyciągi
(wentylatory kanałowe) wspomagające wentylację grawitacyjną z zamontowanym wyłącznikiem czasowym.
Wloty do kanałów zabezpieczyć kratkami wentylacyjnymi.
4.3.4 Izolacje
Ściany działowe gipsowo-kartonowe - wełna mineralna grubości profila ściennego.
4.3.5 Posadzki
W pomieszczeniach podłogi wykonać należy na istniejących warstwach posadzkowych, po wyrównaniu i
oczyszczeniu podkładu. Na posadzkach za wyjątkiem pomieszczeń ze ścianami z glazury wykonać cokoły o
wysokości min. 10 cm. Posadzki z płytek Terakota/Gres układać na podłożach na zaprawie klejowej nanoszonej
ząbkowaną szpachlą. Klasa twardości płytek min. IV. Fugowanie przeprowadzać po związaniu kleju.
Uszczelnienia naroży wykonać silikonem o barwie stosowanej fugi.
Posadzki z wykładzin PCV układać na podłożu gładkim na kleju nanoszonym szpachlą z wywinięciem cokołu na
ścianę na wysokość 10 cm od posadzki. Spawanie wykładzin PCV przeprowadzić po związaniu kleju. Posadzki
należy łączyć bezprogowo.
Rodzaje posadzek:
1. Wykładzina PCV (sala kinezoterapii - ćwiczeń)
- wykładzina PCV typu sportowego o grubości 3 mm z wywinięciem cokołu na ścianę na kleju;
- masa wyrównawcza samopoziomująca
2-8 mm;
- istniejący podkład betonowy
2. Wykładzina PCV ( szatnia, wypoczywalnia, korytarze )
- wykładzina PCV o grubości 2 mm z wywinięciem cokołu na ścianę na kleju;
- masa wyrównawcza samopoziomująca
- 2-8 mm;
- istniejący podkład betonowy
3. Terakota / GRES (węzeł sanitarny)
- płytki z terakoty/Gresu na kleju
- 1,5 cm;
- izolacja przeciwwilgociowa płynna folia
- 1,0 mm;
- istniejący podkład betonowy
4.3.6. Okładzina ścian z glazury
Płytki układać na oczyszczonych ścianach, na zaprawie klejowej, nanoszonej ząbkowana szpachlą. Płytki o
kształcie prostokątnym należy układać horyzontalnie. W trakcie układania płytek montować listwy
wykończeniowe z profili PCV, przeznaczonych do krawędzi wypukłych i wieńczących. Fugowanie
przeprowadzać po związaniu kleju. Uszczelnienia naroży wykonać silikonem o barwie stosowanej fugi.
Płytki powinny być układane od poziomu posadzki bez cokolika.
4.3.7 Malowanie
Prace malarskie należy wykonywać zgodnie z instrukcjami i wytycznymi producentów farb. Rodzaje farb
podano w tabeli w pkt.5. Przed przystąpieniem do prac malarskich należy sprawdzić przygotowanie podłoży muszą być równe, wolne od pyłu i zanieczyszczeń. Płyty gipsowe należy zagruntować farbą emulsyjną
podkładową. Drobne nierówności uzupełnić szpachlówką wodorozcieńczalną. Farb nie należy mieszać z wapnem
oraz nanosić na powierzchnie zagruntowane mlekiem wapiennym. Należy wytrasować płaszczyzny do malowania
i zabezpieczyć płaszczyzny sąsiednie taśmami i folią malarską. Przed użyciem farbę dokładnie wymieszać. Farby
nanosić wałkiem lub natryskiem pneumatycznym, w co najmniej dwóch warstwach (następną warstwę
farby można nanosić po 3 godzinach) aż do osiągnięcia wymaganej grubości powłok. Powłoki z farb
i przygotowanie podłoża należy wykonać zgodnie z technologią zalecaną przez producenta farb. Po zakończeniu
prac malarskich należy osadzić w ścianach i sufitach kratki wentylacyjne.
4.3.8. Stolarka drewniana i z profili aluminiowych.
Drzwi wewnętrzne do pomieszczeń projektuje się jako konfekcjonowane, w ościeżnicach stalowych. Przed
ostatecznym zamontowaniem stolarki, należy sprawdzić na budowie wymiary ościeży w przegrodach
budowlanych. Ewentualne niezgodności wymiarów ościeży, zwłaszcza otwory mniejsze niż przewidywane
wymiary stolarki należy zgłosić Inspektorowi Nadzoru przed prefabrykacją wyrobów. W takim wypadku
6
Inspektor Nadzoru podejmie stosowną decyzję. W przypadku stwierdzenia wad i zabrudzeń w wykonaniu
ościeży, należy je naprawić i oczyścić.
Stolarkę i ślusarkę, jako gotowy wyrób (wraz ze szkleniem, okuciami, wyposażeniem, malowaniem itp.)
należy przygotować fabrycznie. Gotowy wyrób należy oznaczyć w sposób czytelny dla prawidłowego montażu.
Wyroby otwierane powinny być tak wykonane, aby gwarantowały otwarcie do kąta minimum 90o nawet po
otynkowaniu węgarków.
Elementy mobilne (rozwieralne lub rozwieralno uchylne) powinny być zabezpieczone przed niekontrolowanymi ruchami oraz ewentualnym powstawaniem zwisów.
Ściankę z drzwiami przesuwnymi sterowane ręcznie z profili aluminiowych należy montować w przygotowany
i oczyszczony otwór (ościeża), ustawić w pionie i poziomie (w trzech płaszczyznach) i zamocować. Zamocowania
należy dokonać za pomocą łączników jak: zaczepy, kotwy, tuleje rozpieralne itp. Rozmieszczenie i liczbę
punktów do mocowania należy tak dobrać aby zapewnić wymaganą stabilność i trwałość. Po zamontowaniu
należy sprawdzić wypoziomowanie i prawidłowość działania skrzydeł przy otwieraniu i zamykaniu. Skrzydła
powinny otwierać się swobodnie, ale pozostawać nieruchome w dowolnym wychyleniu, a okucia powinny
działać bez zahamowań i przy zamykaniu dociskać skrzydła do ościeżnicy.
Ościeżnice stalowe należy osadzić za pomocą kotew wmurowanych w ościeża. Otwieranie zgodne z
dokumentacją projektową. Szczeliny pomiędzy ościeżnicami, a ościeżami należy szczelnie wypełnić pianką
poliuretanową. Po osadzeniu skrzydeł należy przeprowadzić ich regulację. Na koniec zamontować klamki, zamki
i pozostały osprzęt. Stolarka - drewniana w kolorze białym gładka, odporna na działanie środków
dezynfekujących, a ościeżnice stalowe malowane w kolorze białym, stolarka z profili aluminiowych w kolorze
białym gładka, odporna na działanie środków dezynfekujących.
4.4. Opis robót wykończeniowych instalacyjnych
4.4.1. Roboty instalacji sanitarnych:
Na podejściach do baterii i zaworów stosować systemowe złączki, jako armaturę odcinającą stosować
zawory kulowe. Przybory kanalizacyjne montować w kolorze białym.
Umywalki
Umywalki z pół nogami i bateriami stojącymi montować po ułożeniu okładzin z glazury.
Miski ustępowe
Muszle typu kompakt z osprzętem montować po ułożeniu okładzin z glazury i terakoty.
Brodziki prysznicowe
Brodziki prysznicowe z osprzętem montować po ułożeniu okładzin z glazury i terakoty.
Kabiny prysznicowe
Kabiny prysznicowe z osprzętem montować po ułożeniu okładzin z glazury i terakoty.
4.4.1.1. Instalacje sanitarne
a) Instalacje wody zimnej użytkowej doprowadzić do umywalek, natrysków, misek ustępowych, kurków
ze złączką. Instalację wykonać wspólną dla celów bytowych, technologicznych. Zasilanie z sieci
komunalnej.
b) Instalację wody ciepłej doprowadzić do umywalek, natrysków. Zasilanie z węzła cieplnego.
c) Odprowadzenie ścieków ze wszystkich urządzeń, przyborów sanitarnych odprowadzić do istniejącej
sieci kanalizacji sanitarnej, komunalnej.
d) Instalację ogrzewania pomieszczeń zasilana z istniejącego węzła cieplnego, grzejniki pozostają
istniejące, żeberkowe do pomalowania.
W pomieszczeniach zapewnić temperaturę według tabeli:
Pomieszczenie
Gabinety zabiegowe
Pozostałe pomieszczenia
Temperatura
25°C
20°C
4.4.2. Roboty instalacji elektrycznych:
Oprawy oświetlenia
Montować oprawy łatwe do utrzymania w czystości.
Osprzęt elektryczny
Montować osprzęt elektryczny podtynkowy, łatwy do utrzymania w czystości.
4.4.2.1. Instalacje elektryczne.
a) Instalacja oświetlenia ogólnego – nie rezerwowana.
7
Zapewnić natężenie oświetlenia w poszczególnych pomieszczeniach zgodnie z PN-84/E-02033. Należy
wykonać oświetlenie ogólne sufitowe o natężeniu normowym oraz boczne. Stosować oprawy łatwe do
utrzymania w czystości i odporne na promieniowanie ultrafioletowe. Zachować jednorodną barwę światła we
wszystkich pomieszczeniach.
b) Instalacja gniazd wtykowych - nie rezerwowanych
Instalację wykonać przewodem YDYp 3 x 2,5 mm2 – 750 V, ułożonym w tynku. Osprzęt stosować
podtynkowy. Gniazda technologiczne (w ciągach blatów do podłączania urządzeń) montować na wysokości
1,10 m, gniazda „porządkowe”(w pionie z wyłącznikiem światła) i do oświetlenia miejscowego na wysokości
0,30 m nad posadzką.
c) Ochrona od porażeń prądem elektrycznym
Wykonać zgodnie z PN-91/05009. Tablice wyposażone w wyłączniki różnicowo-prądowe. Do każdego
urządzenia doprowadzić przewód ochronny PE z izolacją koloru żółto-zielonego.
4.5. Wykonanie Przeróbek Instalacji elektrycznych i Instalacji sanitarnych.
4.5.1. Instalacji elektrycznych na poziomie parteru.
− przerobienie instalacji oświetlenia i gniazd wtykowych w obrębie pomieszczeń nr 6, nr 8, nr 9 – rozdział
oświetlenia i gniazd wtykowych pomieszczeń w taki sposób aby było niezależne działanie oświetlenia
pomieszczeń;
podłączenie zasilania wentylatorów kanałowych wraz z montażem sterowników czasowej pracy
wentylatorów;
−
4.5.2. Instalacji sanitarnych na poziomie parteru i sutereny.
− Przerobienie w pomieszczeniu nr 6 instalacji wodno – kanalizacyjnej z wykonaniem podłączenia urządzeń
umywalki, muszli ustępowej (kompaktu) i natrysku z kabiną natryskową;
− Przerobienie w pomieszczeniu nr 9 instalacji CO z odłączeniem grzejnika istniejącego
−
−
−
−
w miejscu
projektowanego otworu drzwiowego;
Przerobienie w pomieszczeniu nr 6 instalacji CO z przesunięciem grzejnika istniejącego pod okno;
Przerobienie instalacji zasilania hydrantu w pom nr 9 (wyprostowanie).
Na istniejących grzejnikach w obrębie opracowania założyć zawory odcinające na powrotach i zawory
termoregulacyjne na zasilaniu grzejników.
Wykonanie instalacji wentylacji grawitacyjnej wspomaganej wentylatorami kanałowymi w
pomieszczeniach nr 6.
5. Zestawienie pomieszczeń i powierzchni w zakresie opracowania
W tabeli poniżej oprócz zestawienia pomieszczeń podano również szczegółowe wytyczne wykończenia.
Nr
pom
Nazwa
pomieszczenia
Pow.
pom.
[m2]
Posadzka
1
Sala ćwiczeń
41,27
PCV
2
Sala ćwiczeń
27,43
PCV
3
Klatka schodowa
11,30
Gres
4
Przedsionek
wejściowy
5,80
Gres
5
Szatnia
11,95
PCV
6
Węzeł sanitarny
6,30
terakota
Malowanie ścian i sufitów
Wykończenie
specjalne
PARTER
Ściany farba zmywalna, odporna na
działanie środków dezynfekcyjnych – kolor
pastelowe jasne; sufit farba emulsyjna
biała
Ściany farba zmywalna, odporna na
działanie środków dezynfekcyjnych – kolor
pastelowe jasne; sufit farba emulsyjna
biała
istniejące
istniejące
Ściany farba zmywalna, odporna na
działanie środków dezynfekcyjnych – kolor
pastelowe jasne; sufit farba emulsyjna
biała
Ściany farba zmywalna, odporna na
działanie środków dezynfekcyjnych – kolor
pastelowe jasne; sufit farba emulsyjna
biała
Ściany powyżej okładziny z glazury i sufit
farba emulsyjna
8
Glazura w przedsionku
na wysokość 2,05 m, a
w pom WC i kabinie
na 2,85 m od posadzki
Ściany farba zmywalna, odporna na
działanie środków dezynfekcyjnych – kolor
pastelowe jasne; sufit farba emulsyjna
biała
Ściany farba zmywalna, odporna na
działanie środków dezynfekcyjnych – kolor
pastelowe jasne; sufit farba emulsyjna
biała
Ściany farba zmywalna, odporna na
działanie środków dezynfekcyjnych – kolor
pastelowe jasne; sufit farba emulsyjna
biała
7
Szatnia
14,35
PCV
8
Korytarz
5,15
PCV
9
Wypoczywalnia Korytarz
15,45
PCV
10
korytarz poczekalnia
38,8
PCV
istniejące
istniejące
11
Klatka schodowa
12,25
lastryko
istniejące
istniejące
Razem pomieszczenia
objęte opracowaniem
138,75
Nie wprowadza się zmian w elewacji budynku nie wymienia się stolarki okiennej i parapetów.
Opracował:
Tadeusz Jagodziński
Załączniki rysunki obszaru objętego opracowaniem „szkice projektu technicznego”:
1. Fragment rzutu poziomu parteru – inwentaryzacja - skala 1:75 – rys. nr 1;
2. Fragment rzutu poziomu parteru – projektowane - skala 1:75 – rys. nr 2 .
9
Projekt Technologiczny
dla wydzielonej części
Przychodni Rehabilitacyjnej
Wojewódzkiego Ośrodka Medycyny Pracy – Zachodniopomorskiego
Centrum Leczenia i Profilaktyki w Szczecinie
przy ul. Kopernika 18
Temat: Przebudowa części pomieszczeń parteru w budynku Przychodni Rehabilitacji
w Szczecinie przy ul. Kopernika 18, we wszystkich branżach.
Inwestor: Wojewódzki Ośrodek Medycyny Pracy - Zachodniopomorskie Centrum
Leczenia i Profilaktyki, ulica Bolesława Śmiałego 33, 70-347 Szczecin.
Adres inwestycji: Przychodnia Rehabilitacji WOMP-ZCLiP w Szczecinie
przy ul. Kopernika 18.
Opracował: Tadeusz Jagodziński - upr. projektowe nr 172/Sz./94.
Szczecin, lipiec 2011
1
OPIS TECHNOLOGII
do przebudowy części pomieszczeń parteru budynku Przychodni Rehabilitacji w Szczecinie przy ul. Kopernika
18, w pomieszczeniach objętych opracowaniem do prowadzenia ćwiczeń w zakresie wad postawy u dzieci w
wieku od trzech do czternastu lat oraz kobiet po okresie ciąży.
1. Podstawa opracowania
Podstawą do opracowania jest:
1. rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 roku w sprawie warunków
technicznych, jakim powinny odpowiadać budynki ich usytuowanie (Dz. U. Nr 75, poz.
690 z późn. zm.),
2. rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 29 września 2003 roku w sprawie
ogólnych przepisów bezpieczeństwa i higieny pracy (Dz. U. Nr 169, poz. 1650 z późn. zm.),
3. rozporządzenie Ministra Zdrowia z dnia 2 lutego 2011 roku w sprawie wymagań, jakim
powinny odpowiadać pod względem fachowym i sanitarnym pomieszczenia i
urządzenia zakładu opieki zdrowotnej (Dz. U. Nr 31, poz. 168),
4. inwentaryzacja wydzielonej części przychodni,
5. uzgodnienia z Użytkownikiem,
6. wizja lokalna pomieszczeń.
2. Opis stanu istniejącego
W budynku znajduje się Przychodnia Rehabilitacyjna świadcząca usługi zdrowotne w zakresie
rehabilitacyjnym dla mieszkańców województwa Zachodniopomorskiego. Budynek wyposażony jest w dwie
windy a na dziedzińcu znajduje się podjazd dla osób niepełnosprawnych. Wejście główne znajduje się od
strony dziedzińca. Wysokość pomieszczeń objętych zakresem opracowania wynosi od 3,25 m do 3,45 m.
Pomieszczenia wyposażone są w wentylację grawitacyjną. Wydzielona część przychodni rehabilitacyjnej jest
przeznaczona na rehabilitacje wad postawy u dzieci w wieku od trzech do czternastu lat oraz kobiet po
okresie ciąży.
Wydzielona część przychodni, objęta opracowaniem składa się z ośmiu pomieszczeń, zlokalizowanych na
poziomie parteru, do których zapewniony jest dostęp od strony ulicy Kopernika przez dziedziniec z tyłu
budynku, wejściem głównym przez korytarz - poczekalnię. Wejście główne znajduje się od strony
dziedzińca. Wysokość pomieszczeń objętych zakresem opracowania wynosi od 3,25 m do 3,45 m.
Pomieszczenia wyposażone są w wentylację grawitacyjną.
3. Program użytkowy:
Obszar objęty opracowaniem będzie się składał z następujących pomieszczeń:
− wypoczywalnia o pow. 15,45 m2,
− szatnia o pow. 14,35 m2,
− szatnia o pow. 11,95 m2,
− aneks węzeł sanitarny (WC, natrysk) o pow. 6,30 m2,
− przedsionka-holu łączącego zaplecze z salami do kinezoterapii o pow. 5,30 m2,
− sali nr 1 do kinezoterapii o pow. 41,27 m2,
− sali nr 2 do kinezoterapii o pow. 27,43 m2,
− korytarzyka wewnętrznego o pow. 5,15 m2.
Wejście do pomieszczeń odbywać się będzie poprzez przedsionek-hol z korytarza głównego prowadzącego
od wejścia głównego poprzez drzwi wejściowe z samozamykaczem. Od strony ulicy Kopernika pozostanie
zapasowe wejście. Przed wpływem chłodnego powietrza chronić będzie wydzielony przedsionek ścianką
działową z drugimi drzwiami. Drzwi zamykane będą na zamek zwykły, nie przewiduje się montażu
samozamykacza. Z obu wejść będzie swobodny dostęp do pomieszczeń socjalnych i sal kinezoterapii. Sale
kinezoterapii będą wyposażone w sprzęt do zabiegów
i ćwiczeń gimnastycznych.
szatnie będą w swoim wyposażeniu posiadały szafki ubraniowe i krzesełka - siedziska.
pomieszczenie węzła sanitarnego które będzie się składać z:
− pomieszczenia WC z miską ustępową do której doprowadzona zostanie zimna woda i kabiną
natryskową z baterią natryskową, do której doprowadzona zostanie ciepła i zimna woda;
− pomieszczenia przedsionka w którym zostanie zamontowana umywalka z baterią umywalkową, do
której doprowadzona zostanie ciepła i zimna woda.
− przewiduje się montaż dozowników na mydło w płynie, pojemnika na ręczniki jednorazowe
i pojemnik na odpady z workiem foliowym.
11
Pomieszczenia sanitarne dla osób niepełnosprawnych i personelu są zlokalizowane na poziomie parteru w
innej części budynku przy holu głównym i są w sposób łatwo dostępny, nie przewiduje się z tego względu w
obrębie opracowania
wykonania pomieszczenia sanitarno-higienicznego dla osób niepełnosprawnych
i personelu.
pomieszczenie wypoczywalni – odpoczynku po zabiegach posiadać będzie dwie sofy obite materiałem
odpornym na działanie środków dezynfekujących, stolik i krzesełka.
W pomieszczeniach objętych opracowaniem nie przewiduje się produkcji odpadów medycznych.
4. Zakres działalności:
W pomieszczeniach objętych opracowaniem będą prowadzone ćwiczenia w zakresie wad postawy u dzieci w
wieku od lat trzech do czternastu oraz kobiet po okresie ciąży.
Rodzaje ćwiczeń:
a) ćwiczenia czynne,
b) ćwiczenia ogólno usprawniające,
c) ćwiczenia z przyborami (piłki, laski, taśmy, woreczki, jeżyki, poduszki sensomotoryczne, hantelki,
piłeczki z kolcami ...),
d) ćwiczenia na przyrządach (drabinki, mini bieżnia, rowerki, orbitek, elongator, wioślarz, stepper,
twister „DONALD” + wyciąg grawitacyjny „PAJĄK”, przyrządy do ćwiczeń manipulacyjnych dłoni...),
e) ćwiczenia oddechowe (wolne, wspomagane i oddychania torem brzusznym,
f) ćwiczenia izometryczne,
g) ćwiczenia przyjmowania postawy skorygowanej i kształtujące nawyk prawidłowej postawy,
h) ćwiczenia osi kończyn dolnych,
i) ćwiczenia wzmacniające obręczy barkowej,
j) ćwiczenia elongacyjne,
k) ćwiczenia antygrawitacyjne,
l) ćwiczenia relaksacyjne,
m) ćwiczenia czynne,
n) ćwiczenia ogólno usprawniające,
o) ćwiczenia z przyborami,
p) ćwiczenia na przyrządach,
q) ćwiczenia oddechowe (wolne, wspomagane i oddychania torem brzusznym),
r) ćwiczenia izometryczne,
s) ćwiczenia wzmacniające mięśnie brzucha i dna macicy,
t) ćwiczenia przywracające kondycję fizyczną, psychiczną oraz prawidłową postawę,
u) ćwiczenia ogólno kondycyjne,
v) ćwiczenia relaksacyjne,
w) suchy basen (dla dzieci),
x) zestaw zabawowy ATLAS (dla dzieci).
5. Instalacje
Obszar
1.
2.
3.
4.
5.
objęty opracowaniem wyposażony jest w niezbędne do prowadzonej działalności instalacje, tj.:
instalacje elektryczną,
telefoniczną,
wodno-kanalizacyjną,
centralnego ogrzewania,
wentylację grawitacyjną oraz częściowo wentylację mechaniczną.
6. Wykończenie powierzchni
1. powierzchnia sufitów i ścian będzie gładka, bez uszkodzeń i szczelin.
2. w pomieszczeniach zabiegów kinezoterapii (salach), szatniach, wypoczywalni i korytarzu ściany
malowane farbą zmywalną w kolorach pastelowym, sufity malowane będą farbą emulsyjną w kolorze
białym. We wszystkich pomieszczeniach oprócz pomieszczenia sanitarno-higienicznego na posadzce
zostanie położona wykładzina PCV gładką, nienasiąkliwą, zmywalną i odporna na ścieranie.
3. ściany w pomieszczeniu sanitarno-higienicznym (wc i przedsionku) zostaną wyłożone płytkami
ściennymi z glazury, w przedsionku do wysokości 2,05 m natomiast w pomieszczeniu WC z kabiną
kąpielową do pełnej wysokości - 2,85 m. Posadzka w pomieszczeniu sanitarno-higienicznym zostanie
wyłożona terakotą/gresem o wysokiej klasie antypoślizgowości.
4. zostaną zamontowane drzwi gładkie, szczelne, w pomieszczeniu sanitarno-higienicznym z tulejami
wentylacyjnymi.
5. nie przewiduje się wymiany grzejników. Aktualnie zamontowane grzejniki są gładkie i łatwo
zmywalne.
6. istniejące okna otwierane o powierzchni zapewniającej oświetlenie światłem słonecznym dziennym.
7. nie przewiduje się montażu zabezpieczeń przed nadmiernym nasłonecznieniem ze względu na
1
położenie okien w kierunku zachodnim.
7. Wytyczne użytkowe:
1. dokumentacja pacjentów przechowywana będzie w warunkach niezbędnych do ochrony danych
osobowych, zgodnie z obowiązującymi przepisami.
2. aparatura i sprzęt medyczny będą posiadały certyfikaty, uzyskane na zasadach i w trybie określonym
w obowiązujących przepisach,
3. odzież własna i robocza personelu przechowywana będzie oddzielnie w szafkach w wydzielonym
pomieszczeniu poza obszarem opracowania,
4. bielizna czysta będzie przechowywana w odpowiedniej i przeznaczonej do tego zamykanej szafie,
natomiast bielizna brudna w zamykanym pojemniku plastykowym. Pranie bielizny i odzieży roboczej
odbywać się będzie poza budynkiem,
5. do wykonywania zabiegów i ćwiczeń będą wykorzystywane sprawne technicznie urządzenia
i aparatura medyczna,
6. nie przewiduje się wykorzystania narzędzi, które podlegają procesowi sterylizacji,
7. do mycia i dezynfekcji pomieszczeń wykorzystywane będą środki chemiczne dopuszczone do obrotu
i posiadające certyfikaty,
8. na terenie objętym opracowaniem a także na pozostałym obszarze budynku palenie jest surowo
wzbronione zgodnie z odpowiednimi regulacjami prawnymi,
9. nie przewiduje się produkcji odpadów medycznych, odpady komunalne będą składowane do
zamykanych pojemników do tego przeznaczonych i codziennie usuwane z pomieszczeń.
8. Planowane zatrudnienie
Przewidziano zatrudnienie do pięciu osób personelu medycznego.
Opracował:
Tadeusz Jagodziński
Załączniki rysunki obszaru objętego opracowaniem „szkice projektu technicznego”:
3. Fragment rzutu poziomu parteru – inwentaryzacja - skala 1:75 – rys. nr 1;
4. Fragment rzutu poziomu parteru – projektowane - skala 1:75 – rys. nr 2 .
1
Szczecin dnia 29 lipca 2011 roku
OŚWIADCZENIE
Projekt techniczny przebudowy części pomieszczeń parteru Przychodni Rehabilitacji przy ul. Kopernika 18 w
Szczecinie objętych opracowaniem dla potrzeb prowadzenia ćwiczeń w zakresie wad postawy u dzieci w
wieku od trzech do czternastu lat oraz kobiet po okresie ciąży, sporządzony został zgodnie z obowiązującymi
przepisami oraz zasadami wiedzy technicznej.
Autor opracowania: Tadeusz Jagodziński
upr. proj. nr 172/Sz./94.
1
