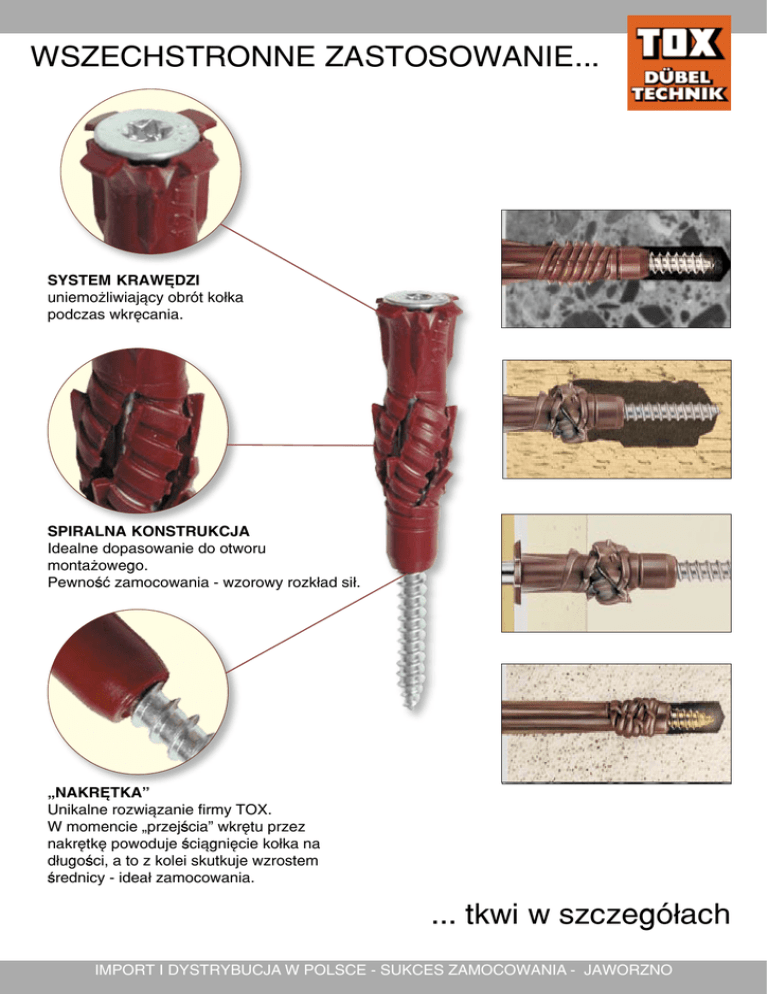

WSZECHSTRONNE ZASTOSOWANIE... tkwi w szczegółach

WSZECHSTRONNE ZASTOSOWANIE... tkwi w szczegółach

wszechstronne zastosowanie...
System krawędzi
uniemożliwiający obrót kołka
podczas wkręcania.
Spiralna konstrukcja
Idealne dopasowanie do otworu
montażowego.
Pewność zamocowania - wzorowy rozkład sił.
„Nakrętka”
Unikalne rozwiązanie firmy TOX.
W momencie „przejścia” wkrętu przez
nakrętkę powoduje ściągnięcie kołka na
długości, a to z kolei skutkuje wzrostem
średnicy - ideał zamocowania.
... tkwi w szczegółach
import i dystrybucja w polsce - SUKCES zamocowania - jaworzno
TFS uniwersalny kołek spiralny
Jego unikalna konstrukcja pozwala na wszechstronne
zastosowanie.
Do mocowania w betonie, murze pełnym, murze z cegły,
murze z cegły kratówki i pustą przestrzenią, ścianach gipsowokartonowych, a wykonaniu długim TFS-L do gazobetonu.
Uwagi:
wkręt jest sprzedawany oddzielnie (dotyczy TFS. TFS - L
odpowiedni wkręt w komplecie)
w cegle kratówce nie używaj udaru w czasie wiercenia !
sprawdź czy wkręt do montażu jest odpowiedniej długości
Dane techniczne
Typ
wiertło
TFS
5/25
6/35
6/50
8/40
8/50
10/60
12/70
5
6
6
8
8
10
12
4-ASK
wkręt
3,0 - 4,0
4,0 - 5,0
4,0 - 5,0
4,5 - 6,0
4,5 - 6,0
6,0 - 8,0
8,0 - 10,0
długość >
35
45
60
50
60
70
80
końcówka
krzyżak
krzyżak
krzyżak
krzyżak
krzyżak
klucz
klucz
Obciążenia (KN) max wkręt
bloki
Płyty
beton
z otworami
i arkusze
>= C12/15
>= HLz 12
gr 12,5 mm
0,3
0,15
0,6
0,35
0,15
0,7
0,4
0,2
1
1,8
2,2
0,5
0,5
0,6
0,25
0,25
kołek uniwersalny łuskowaty z kołnierzem
Wszechstronne zastosowanie.
Do mocowania w betonie, murze pełnym,
murze z cegły,
murze z cegły kratówki i pustą przestrzenią,
ścianach gipsowo-kartonowych
Dane techniczne
Typ
wiertło
TFS
5/25
6/28
6/41
8/49
10/66
12/76
5
6
6
8
10
12
wkręt
3,0- 4,0
3,5 - 5,0
3,5 - 5,0
4,5 - 6,0
6,0 - 8,0
8,0 - 10,0
długość >
35
35
50
60
75
85
końcówka
krzyżak
krzyżak
krzyżak
krzyżak
klucz
klucz
Obciążenia (KN) max wkręt
bloki
Płyty
beton
z otworami
i arkusze
>= C12/15
>= HLz 12
gr 12,5 mm
0,3
0,15
0,3
0,2
0,1
0,6
0,2
0,15
1
0,3
0,25
1,8
0,5
0,25
2,4
0,6
import i dystrybucja w polsce - SUKCES zamocowania - jaworzno
TFS-l uniwersalny kołek spiralny
z przedłużoną strefą roboczą (ramowy)
Jego unikalna konstrukcja pozwala na wszechstronne
zastosowanie.
Do mocowania w betonie, murze pełnym, murze z cegły,
murze z cegły kratówki i pustą przestrzenią, ścianach gipsowokartonowych, gazobetonie
Uwagi:
w wersji TFS - L wkręt w komplecie.
TFS-L można montować przetykowo.
Pamiętaj o użyciu odpowiedniej końcówki do wkręcania wkrętu.
Szczególnie w przypadku gdy jest to Torx.
Dane techniczne
Typ
wiertło
wkręt
główka
z końcówką
na
Krzyżak
Krzyżak
Torx 30
TFS - L
6/65
8/80
10/100
VLF
odpowiedni wkręt
w komplecie
6
8
10
Obciążenia (KN) max wkręt
bloki
beton
gazobeton
z otworami
- uniwersalny
>= C12/15
>= HLz 12
PP2
0,6
1
1,2
0,3
0,45
0,5
0,2
0,3
0,4
kołek , wstępnie skręcony
Kołek VLF jest wbijany w gazobeton jak gwóźdz, bez
wcześniejszego wiercenia otworu. W beton, mur pełny i mur
z pustą przestrzenią kołek wbijany jest w uprzednio wywiercony
otwór. Po wbiciu kołka należy dokręcić wkręt. Stosuje się
do mocowania krawędziaków drewnianych, konstrukcji
wsporczych z drewna, profili metalowych itp.
Uwagi:
przed montażem upewnij się że otwór ma odpowiednią
głębokość wkrętu kołka nie można demontować i montować
ponownie - istnieje ryzyko „zgubienia” nakrętki sprawdź czy
wkręt do montażu nie jest za krótki.
Dane techniczne
Typ
VLF
6/50
6/70
8/60
8/80
8/100
8/120
8/140
10/100
10/120
10/140
10/160
wiertło
wkręt
5
6
6
8
8
10
12
8
10
12
odpowiedni
wkręt
w komplecie
końcówka
krzyżak
krzyżak
torx 25
torx 25
torx 25
torx 25
torx 25
torx 30
torx 30
torx 30
torx 30
Obciążenia (KN) max wkręt
bloki
beton
gazobeton
z otworami
>= C12/15
>= HLz 12
PP2
0,3
0,3
0,3
0,3
0,8
0,4
0,3
0,8
0,4
0,3
0,8
0,4
0,3
0,8
0,4
0,3
0,8
0,4
0,3
1,2
0,5
0,4
1,2
0,5
0,4
1,2
0,5
0,4
1,2
0,5
0,4
import i dystrybucja w polsce - SUKCES zamocowania - jaworzno
MV
kołek RAMOWY
Idealny do zamocowań w betonie, murze pełnym i murze
z pustą przestrzenią zwłaszcza w sćianach wyłożonych płytami
ceramimicznymi, materiałami izololacyjnymi lub okrytych grubą
warstwą tynku (długa strefa krawędzi blokujących). Do mocowania drewnianych oscieżnic drzwi, okien, łat, płyt
wykończeniowych.
Polecany do montażu przetykowego.
Uwagi:
Do wkrętów z gniazdem TORX nie używaj innych końcówek
(możliwe zniszczenie gniazda)
Uchwyt wkrętaka TORX gwarantuje pewne zamocowanie.
Dane techniczne
Typ
wiertło
MV
6/50
6/70
8/60
8/80
8/100
10/100
10/115
10/135
10/160
6
6
8
8
8
10
10
10
10
wkręt
odpowiedni
wkręt
w komplecie
końcówka
krzyżak
krzyżak
torx 25
torx 25
torx 25
torx 40
torx 40
torx 40
torx 40
Obciążenia (KN) max wkręt
bloki
beton
z otworami
>= C12/15
>= HLz 12
0,35
0,2
0,35
0,2
0,8
0,4
0,8
0,4
0,8
0,4
1,2
0,5
1,2
0,5
1,2
0,5
1,2
0,5
JS-S Utwardzany wkręt do montażu
i poziomowania konstrukcji drewnianych
Do montażu podkonstrukcji drewnianych w różnych podłożach. Przy montażu w drewnie
wkręcamy bezpośrednio jak każdy wkręt do drewna, a np. w betonie stosujemy koszulki do
kołków (np.TFS)
Zasada działania jest prosta. Wkręcamy wkręt do końca wraz z mocowanym elementem,
specialna konstrukcja powoduje że element mocowany zostaje zablokowany na wkręcie.
Następnie delikatnie wykręcamy w miarę potrzeb.
Uwagi:
Sprawdź grubość mocowanej łaty!
Wkręt pozwala na justowanie łat z milimetrową dokładnością bez konieczności stosowania
podkładek.
Typ
Dane techniczne
końcówka
max. Grubość łata i dylatacja
mniejsza lub równa
JS-S
6 x 60
TORX rozmiar 25
20
JS-S
6 x 60
TORX rozmiar 25
40
import i dystrybucja w polsce - SUKCES zamocowania - jaworzno
MRD - HK Kołek metalowy do ościeżnic
Kołki MRD stosuje się do mocowania ościeżnic drzwi
i okien z aluminium, tworzywa sztucznego i drewna oraz do
mocowania łat i krawędziaków drewnianych.
Kołki MRD przenoszą duże siły poprzeczene.
Idealny do cegły dziurawki i muru z pustą przestrzenią.
Uwagi :
stosuj wskazówki producenta okien
Typ
MRD - HK
10/112
10/132
10/152
Dane techniczne
wiertło
wkręt
10
10
10
odpowiedni wkręt
w komplecie
krzyżak
3
3
3
GB Kołek do gazobetonu
Wykonany z poliamidu łącznik GB jest doskonałym rozwiązaniem do zakotwień w gazobetonie.
Podział na trzy elementy zapewnia optymalne przeniesienie sił,
a dodatkowe żebra w każdej z części kołka wspomagają prawidłowe zakotwienie. Kołnierz na końcu kołka zapobiega zbyt
głębokiemu osadzeniu.
Uwagi:
nie mocuj w otworach o większych średnicach
Dane techniczne
Typ
GB
10/55
12/60
14/75
wiertło
10
12
14
O
4,5-6,0
7,0 -8,0
10
wkręt
długość min.
roboccza
65
70
85
Obciążenia (KN) max wkręt
gazobeton
PP 2
PP 4
0,3
0,4
0,5
0,6
0,85
1,15
import i dystrybucja w polsce - SUKCES zamocowania - jaworzno
GDK
kołek do płyt gipsowo-kartonowych
Łatwy montaż bez użycia narzędzi (bez wiercenia).
Specjalnie utwardzane tworzywo do bezpośredniego montażu
w płycie gipsowo - kartonowej.
Po wstępnym delikatnym przebiciu warstwy papieru którym
pokrywa się płyty G-K należywkręcić kołek w gips (nie używaj
wiertarek a jeżeli wkrętarka to z niskimi obrotami).Najlepiej
użyć srubokrętu.
Uwagi:
Do montażu nie używać wiertarki
Do montażu nie używać wkrętarki z wysokimi obrotami
Typ
GDK
32
Dane techniczne
wkręt
końcówka
4,5 x 45
krzyżak
GD 39
Obciążenia (KN) max wkręt
płyty i arkusze gr.
9,5 mm
12,5 mm
25 mm
0,1
0,15
0,2
kołek do płyt Gipsowo - Kartonowych,
wiórowych i OSB
Prawdziwy lider do mocowania dużych obciążeń
na płytach G-K.
Do płyt G-K wkręcany bez wcześniejszego
wiercenia. W płytach wiórowych, OSB należy
wywiercić otwór o średnicy 11 mm
Stosuje się do mocowania instalacji sanitarnych
i elektrycznych.
Uwagi:
Maksymalna grubośc płyty 13 mm
Do montażu w płycie G-K nie używać wiertarki.
Typ
GDK
39
Dane techniczne
wkręt
końcówka
4,5 x 45
krzyżak
Obciążenia (KN) max wkręt
płyty G-K
płyty wiórowe
9,5 mm
12,5 mm
13 mm
0,15
0,3
0,65
import i dystrybucja w polsce - SUKCES zamocowania - jaworzno
ISOL/A-ISOL Kołki do montażu na styropianie
Jeżeli zachodzi potrzeba wykonania zamocowania na
styropianie (na elewacji ocieplonej styropianem) - firma
TOX ma dla ciebie idealne rozwiązanie.
Kołki ISOL / A-ISOL wykonane są z odpornego na
uszkodzenia i wysoką temperaturę poliaidu.
Specjalna konstrukcja i ostre zakończenie pozwalają
zamocować kołek bez wcześniejszego nawiercania.
Przy montażu następuje zagęszczenie podłoża
(styropianu).
Uwagi:
Kołki ISOL 85 w połączeniu ze śrubami dwugwintnymi
nadają się do mocowania rur spustowych.
Wkręcaj wkrętarką lub wkrętakiem ręcznym.
Dane techniczne
Typ
A - ISOL
mocowanie
O
Obciążenia (KN) max wkręt
wkręt
długość
min. roboccza
XPS 20
XPS 20 *
50
5
4,5
40
0,04
0,02
85
120
155
ISOL
5
5
5
4,5
4,5
4,5
40
50
50
0,05
0,08
0,1
0,03
0,04
0,05
50
0,04
0,03
85
0,05
0,03
10/60
12
12/70
12
8-10
(dwugwint)
8-10
(dwugwint)
* siły scinające
import i dystrybucja w polsce - SUKCES zamocowania - jaworzno
Płyta
gipsowa
Ocieplenia
Gazobeton
Bloki
z otworami
Beton
i Cegła
pełna
tabela WSZECHSTRONNYCH ZastosowaŃ
Zamocowania uniwersalne
TFS
4 AS-K
+
+
+
+
+
Zamocowania ramowe
TFS - L
+
+
+
VLF
+
+
+
MV
+
+
+
+
JS-S
MRD
+
Zamocowania do płyt i pustych przestrzeni
GB
+
Zamocowania do płyt i pustych przestrzeni
GDK
+
GD 39
+
Zamocowania do termoizolacji (montaż na styropianie)
A-ISOL /
ISOL
+
