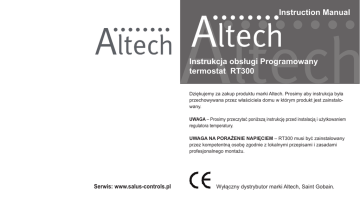

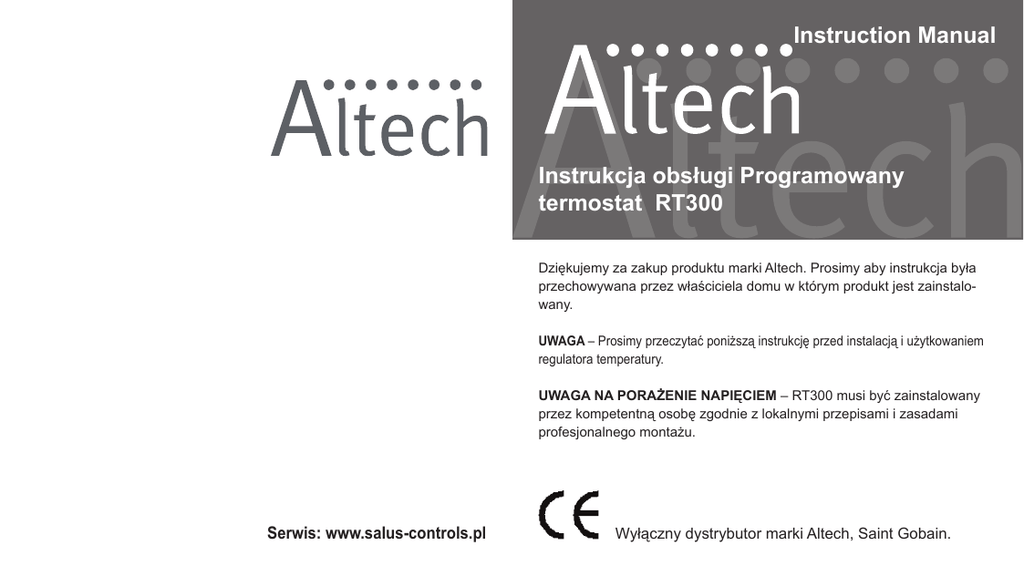

Instrukcja obsługi

Instruction Manual
Instrukcja obsługi Programowany
termostat RT300
Dziękujemy za zakup produktu marki Altech. Prosimy aby instrukcja była
przechowywana przez właściciela domu w którym produkt jest zainstalowany.
UWAGA – Prosimy przeczytać poniższą instrukcję przed instalacją i użytkowaniem
regulatora temperatury.
UWAGA NA PORAŻENIE NAPIĘCIEM – RT300 musi być zainstalowany
przez kompetentną osobę zgodnie z lokalnymi przepisami i zasadami
profesjonalnego montażu.
Serwis: www.salus-controls.pl
Wyłączny dystrybutor marki Altech, Saint Gobain.
PRZED INSTALACJĄ URZĄDZENIA NALEŻY ZAPOZNAĆ SIĘ Z INSTRUKCJĄ MONTAŻU
Urządzenie RT300 jest łatwe w instalacji dzięki dołączonej do zestawu standardowej płytce montażowej, która może zostać przymocowana bezpośrednio do powierzchni ściany lub za pośrednictwem pojedynczej podtynkowej
puszki instalacyjnej przy pomocy przewidzianych otworów; wlot kablowy
znajduje się z tyłu.
Urządzenie RT300 należy instalować w miejscach, w których nie będzie ono
wystawione na działanie zewnętrznych źródeł ciepła lub zimna (np. nad kaloryferami, w miejscach nasłonecznionych, w przeciągach). Obieg powietrza w
pomieszczeniu powinien być normalny.
Specyfikacja
1
Zabezpieczenie przed zamarzaniem
: 5°C
Ostrzeżenie o niskim stanie baterii
: 2,6 – 2,8V
Dokładność regulacji temperatury
: +/-O,5°C przy 25°C
Zakres wilgotności roboczej
: 0 – 90% wilgotności względnej/
bez kondensacji
Wyświetlanie czasu
: 12h/24h
Dokładność zegara
: +/-1min/miesiąc
Zabezpieczenie
: automatyczne wyłączenie przy
temperaturze powyżej 35°C
Pamięć
: czas przechowywania: 5 minut
: panel elektroluminescencyjny
niebieski
Parametry znamionowe przełącznika
: 230V/50Hz/3A
Podświetlenie
Typ przełącznika
: zestyk jednoprzerwowy nieprzełączny
Zezwolenie
: CE
Zasilanie
: 2 baterie alkaliczne AA
Mikrorozłączenie podczas pracy
: rodzaj sterowania typu 1.B
Zakres temperatury rob°Czej
: O°C – 50°C
Znamionowe napięcie udarowe
: 4kV
Zakres ustawień temperatury
: 5°C – 35°C w odstępach co
O,5°C
Warunki składowania
: -20°C – 55°C, wilgotność względna do 90%/bez kondensacji
2
Przełączniki/Zworki
W przypadku zmiany ustawień fabrycznych, instalator powinien wybrać pożądane ustawienie zworki – zworki te znajdują się z tyłu urządzenia.
Przełącznik/Zworka
Funkcja
Rozpiętość temperatur
1 zworka do wyboru +/-0,5°C (ustawienia fabryczne) lub 1,0°C.
Instalacja płytki montażowej i okablowania modelu RT300
Urządzenie nie wymaga uziemienia, zacisk uziemienia przewidziany jest wyłącznie z uwagi na bezpieczne podłączenie
wszystkich przewodów uziemiających.
1)Wybrać odpowiednią lokalizację dla urządzenia, mając na względzie
wskazówki umieszczone na stronie 1 niniejszej instrukcji; odpowiednia wysokość dla montażu wynosi 1,5m powyżej wierzchniego poziomu podłogi.
2)Odłączyć zasilanie sieciowe, pamiętając, że musi to być sieć o napięciu
230V z bezpiecznikiem sieciowym 5A.
3)Optymalny przekrój kabla wynosi 1,5mm; kolory kabli różnią się w zależności od kraju i nie są określone w niniejszej instrukcji.
3
4)Wprowadzić kabel przez tylną część płytki montażowej.
5)Płytkę montażową należy dobrze przymocować do powierzchni ściany lub
podtynkowej puszki instalacyjnej, korzystając z przewidzianych otworów.
6)Przewody należy przyłączyć do zacisków zgodnie ze schematem umieszczonym na urządzeniu, upewniając się, że przewody są mocno zaciśnięte
pod kwadratowymi mosiężnymi podkładkami.
7)Urządzenie jest podwójnie izolowane i nie wolno uziemiać go inaczej niż
przy pomocy przewidzianego zacisku uziemienia..
8)Standardowa płytka montażowa posiada 6 otworów, przy pomocy których
należy zamontować urządzenie na wybranej powierzchni. Należy zwrócić
uwagę, że aby umocować wtyki urządzenia w złączkach znajdujących się
na płytce montażowej, konieczny jest nieznaczny nacisk ku dołowi; przykręcić za pomocą wkrętów na spodzie płytki montażowej, uważając aby ich
nie przekręcić.
9)Włożyć dołączone do zestawu baterie i zaprogramować urządzenie zgodnie z potrzebami. Gdy wszystkie pozostałe elementy są zamontowane,
należy przywrócić zasilanie sieciowe i sprawdzić poprawność działania
urządzenia. UWAGA: dla własnej wygody można zainstalować baterie i
zaprogramować urządzenie przed zamontowaniem na ścianie.
4
Zaciski:
Symbol zacisku
Funkcja
L
Faza
SL
Faza wyłączana
Uziemienie
Włączenie urządzenia/wskazówki dla użytkownika:
• Po naciśnięciu przycisku włączającego urządzenie lub przycisku RESET, termostat zostanie zresetowany.
• Podczas resetowania wszystkie segmenty wyświetlacza LCD są aktywne przez 2 sekundy.
Po 2 sekundach termostat rozpocznie działanie.
Typowy wygląd displayu podczas resetowania przedstawiono poniżej:
• Poniższa tabela przedstawia ustawienia termostatu po zresetowaniu lub
włączeniu:
5
Funkcja
Status po zresetowaniu
Tryb pracy
Normalny
Temperatura w pomieszczeniu
22°C, aktualizacja co 5 sekund
Wartość zadana temperatury
20.0°C
Wskaźnik °C
Włączony
Wskaźnik zabezpieczenia przed
zamarzaniem
Wyłączony
Wskaźnik nagrzania
Wyłączony
Wskaźnik niskiego stanu baterii
Wyłączony, aktualizacja co 5 sekund
Wyjście przekaźnika
Wyłączone
Po zresetowaniu, termostat będzie pracował w trybie Normalnym. Wartość
zadana temperatury jest zresetowana do ustawień fabrycznych. Temperatura
w pomieszczeniu zaktualizuje się w ciągu 5 sekund, rozpoczynając proces
regulacji.
Sprawdzanie nastawy temperatury
• Wciśnij ↑ lub ↓ aby sprawdzić nastawę temperatury.
• Aby powrócić do normalnego trybu odczekaj 3
sekundy lub wcześniej wciśnij BL/FROST
6
Nastawa żądanej temperatury
• Wciśnij ↑ lub ↓ aby nastawiona temperatura zaczęła pulsować. Przytrzymując ↑
lub ↓ zmień temperaturę na żądaną.
• Przytrzymanie ↑ lub ↓ spowoduje do
przejścia w tryb szybkiej zmiany nastawy
4Hz.
• Jeśli termostat działa w trybie przeciw
zamrożeniowym zmiana temperatury jest
niedostępna.
Tryb przeciw zamrożeniowy
• Wciśnij i przytrzymaj przycisk BL/
FROST w normalnym trybie pracy przez
3 sekundy aby aktywować tryb przeciw
zamrożeniowy.
• Nastawa temperatury jest automatycznie ustawiona na 5 °C aby zapobiegać
zamrożeniu.
7
Podświetlenie wyświetlacza LCD
• Podświetlenie wyświetlacza LCD zostaje włączone jeśli zostanie wciśnięty
przycisk BL/FROST lub jakikolwiek inny przycisk. Podświetlenie automatycznie zgaśnie po 5 sekundach od ostatniego naciśnięcia przycisku.
• Podświetlenie nie będzie działało jeśli baterie mają niski poziom napięcia (
są rozładowane )
Rozładowane baterie
• Napięcie baterii jest sprawdzane w
każdej minucie pacy urządzenia. Jeśli
poziom wyczerpania baterii osiągnie poziom krytyczny dla działania urządzenia
zostanie wyświetlony znacznik niskiego
stanu baterii.
• W czasie kiedy pojawia się znacznik niskiego stanu baterii termostat
działa normalnie jakkolwiek należy wymienić baterie jak najszybciej aby zapobiec całkowitemu rozładowaniu baterii i wstrzymania pracy urządzenia.
• napięcie baterii jest określane jako niskie jeśli jest poniżej 2,6V. Powyżej
2,8V jest uznawane jako normalne.
• Napięcie baterii jest sprawdzane tylko w czasie normalnego trybu pracy
kiedy podświetlenie nie działa.
Tryb uśpienia
• Wciśnij i przytrzymaj równocześnie ↑ i ↓ w normalnym trybie pracy aby
wprowadzić termostat w tryb uśpienia.
8
• Wszystkie funkcje zostaną wstrzymane aby oszczędzać baterie.
• Wyświetlacz będzie wygaszony.
• Wyjście (przekaźnik ) będzie natychmiast wyłączone.
• Wciśnij jakikolwiek klawisz aby powrócić do normalnego trybu.
Temperatury z poza zakresu pracy
• Temperatura poniżej 10°C są wyświetlane bez poprzedzającego „0”
• Temperatury wykraczające poza mierzalny zasięg będą wyświetlane jako
„HI” dla temperatur wyższych niż zakres pomiaru i „LO” dla temperatur
niższych niż zakres pomiaru.
9
Gwarancja 24 miesiące od daty zakupu.
Data sprzedaży: ………………………………
Pieczątka i podpis sprzedawcy: ……………………………………
Serwis: www.salus-controls.pl
