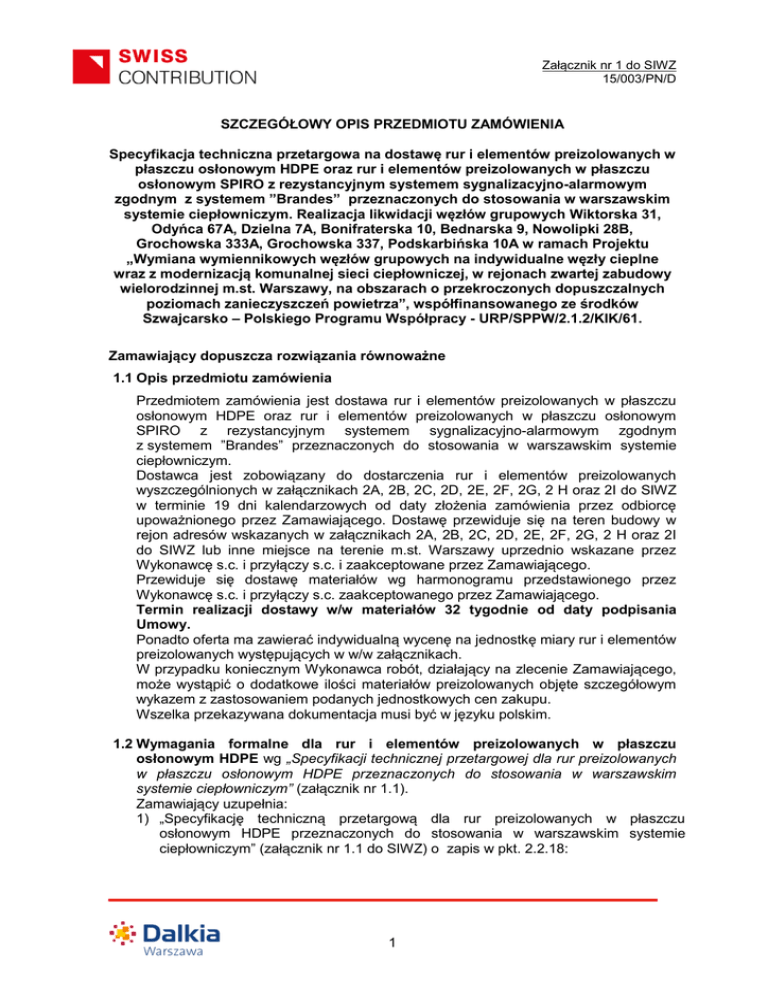

1 SZCZEGÓŁOWY OPIS PRZEDMIOTU ZAMÓWIENIA Specyfikacja

Załącznik nr 1 do SIWZ
15/003/PN/D
SZCZEGÓŁOWY OPIS PRZEDMIOTU ZAMÓWIENIA
Specyfikacja techniczna przetargowa na dostawę rur i elementów preizolowanych w
płaszczu osłonowym HDPE oraz rur i elementów preizolowanych w płaszczu
osłonowym SPIRO z rezystancyjnym systemem sygnalizacyjno-alarmowym
zgodnym z systemem ”Brandes” przeznaczonych do stosowania w warszawskim
systemie ciepłowniczym. Realizacja likwidacji węzłów grupowych Wiktorska 31,
Odyńca 67A, Dzielna 7A, Bonifraterska 10, Bednarska 9, Nowolipki 28B,
Grochowska 333A, Grochowska 337, Podskarbińska 10A w ramach Projektu
„Wymiana wymiennikowych węzłów grupowych na indywidualne węzły cieplne
wraz z modernizacją komunalnej sieci ciepłowniczej, w rejonach zwartej zabudowy
wielorodzinnej m.st. Warszawy, na obszarach o przekroczonych dopuszczalnych
poziomach zanieczyszczeń powietrza”, współfinansowanego ze środków
Szwajcarsko – Polskiego Programu Współpracy - URP/SPPW/2.1.2/KIK/61.
Zamawiający dopuszcza rozwiązania równoważne
1.1 Opis przedmiotu zamówienia
Przedmiotem zamówienia jest dostawa rur i elementów preizolowanych w płaszczu
osłonowym HDPE oraz rur i elementów preizolowanych w płaszczu osłonowym
SPIRO z rezystancyjnym systemem sygnalizacyjno-alarmowym zgodnym
z systemem ”Brandes” przeznaczonych do stosowania w warszawskim systemie
ciepłowniczym.
Dostawca jest zobowiązany do dostarczenia rur i elementów preizolowanych
wyszczególnionych w załącznikach 2A, 2B, 2C, 2D, 2E, 2F, 2G, 2 H oraz 2I do SIWZ
w terminie 19 dni kalendarzowych od daty złożenia zamówienia przez odbiorcę
upoważnionego przez Zamawiającego. Dostawę przewiduje się na teren budowy w
rejon adresów wskazanych w załącznikach 2A, 2B, 2C, 2D, 2E, 2F, 2G, 2 H oraz 2I
do SIWZ lub inne miejsce na terenie m.st. Warszawy uprzednio wskazane przez
Wykonawcę s.c. i przyłączy s.c. i zaakceptowane przez Zamawiającego.
Przewiduje się dostawę materiałów wg harmonogramu przedstawionego przez
Wykonawcę s.c. i przyłączy s.c. zaakceptowanego przez Zamawiającego.
Termin realizacji dostawy w/w materiałów 32 tygodnie od daty podpisania
Umowy.
Ponadto oferta ma zawierać indywidualną wycenę na jednostkę miary rur i elementów
preizolowanych występujących w w/w załącznikach.
W przypadku koniecznym Wykonawca robót, działający na zlecenie Zamawiającego,
może wystąpić o dodatkowe ilości materiałów preizolowanych objęte szczegółowym
wykazem z zastosowaniem podanych jednostkowych cen zakupu.
Wszelka przekazywana dokumentacja musi być w języku polskim.
1.2 Wymagania formalne dla rur i elementów preizolowanych w płaszczu
osłonowym HDPE wg „Specyfikacji technicznej przetargowej dla rur preizolowanych
w płaszczu osłonowym HDPE przeznaczonych do stosowania w warszawskim
systemie ciepłowniczym” (załącznik nr 1.1).
Zamawiający uzupełnia:
1) „Specyfikację techniczną przetargową dla rur preizolowanych w płaszczu
osłonowym HDPE przeznaczonych do stosowania w warszawskim systemie
ciepłowniczym” (załącznik nr 1.1 do SIWZ) o zapis w pkt. 2.2.18:
1
„Referencje od eksploatatorów rurociągów preizolowanych poświadczające
szczelność zaoferowanych typów złączy po minimum rocznej eksploatacji w
rzeczywistych warunkach pracy”.
2) „Wymagania techniczne dla rur i elementów preizolowanych w płaszczu osłonowym
HDPE przeznaczonych do budowy podziemnych rurociągów ciepłowniczych
układanych bezpośrednio w gruncie z dnia 31.07.2012 (załącznik nr 1.2 do SIWZ)
o zapis w pkt. 5:
„Złącze (kompletna konstrukcja połączenia pomiędzy sąsiednimi odcinkami rur
oraz kształtkami preizolowanymi) ma spełniać wymagania normy PN-EN 489:2005
i/ lub PN-EN 489:2009.
Do zabezpieczania izolacji na połączeniach spawanych dla rurociągów DN32DN400 należy stosować nasuwki termokurczliwe z polietylenu wysokiej gęstości
HDPE sieciowane radiacyjnie na całej długości, z klejem i mastyką uszczelniającą
lub jednolitą masą adhezyjno – uszczelniającą. W przypadku izolowania złączy
płynną pianką PUR wymagane jest stosowanie w mufie – bez względu na średnicę
rurociągu, dwóch otworów montażowych. Otwory montażowe muszą być
zabezpieczone korkami wgrzewanymi”.
Zamawiający dopuszcza rury i elementy preizolowane w płaszczu osłonowym HDPE z
rezystancyjnym systemem sygnalizacyjno-alarmowym zgodnym z systemem ”Brandes”
spełniające wymogi innych norm a posiadających cechy równoważne oraz standardy i
parametry określone w przywoływanych w opracowaniach PN.
1.3 Wymagania formalne dla rur i elementów preizolowanych w płaszczu
osłonowym "SPIRO" wg „Specyfikacji technicznej przetargowej dla rur
preizolowanych w płaszczu osłonowym SPIRO z systemem sygnalizacyjnoalarmowym ”BRANDES” przeznaczonych do budowy rurociągów naziemnych w
warszawskim systemie ciepłowniczym” (załącznik nr 1.3 do SIWZ).
Zamawiający dopuszcza rury i elementy preizolowane w płaszczu osłonowym SPIRO z
rezystancyjnym systemem sygnalizacyjno-alarmowym zgodnym
z systemem
”Brandes” spełniające wymogi innych norm a posiadających cechy równoważne oraz
standardy i parametry określone w przywoływanych w opracowaniach PN.
1.4 Rozliczenia
Rozliczenie odbywać się będzie na podstawie faktur, wystawionych za odebraną
przez odbiorcę upoważnionego przez Zamawiającego partię materiałów wg w/w
harmonogramu, potwierdzonego protokołem odbioru sporządzonego w obecności
upoważnionego przedstawiciela Zamawiającego.
Zamawiający ureguluje należność w terminie 30 dni od daty wpływu w siedzibie
Zamawiającego prawidłowo wystawionych faktur z załączonym oryginałem protokołu
odbioru.
Załączniki:
1. Rysunek nr 1 – poduszki kompensacyjne typ „A”
2. Rysunek nr 2 – poduszki kompensacyjne typ „B”
2
