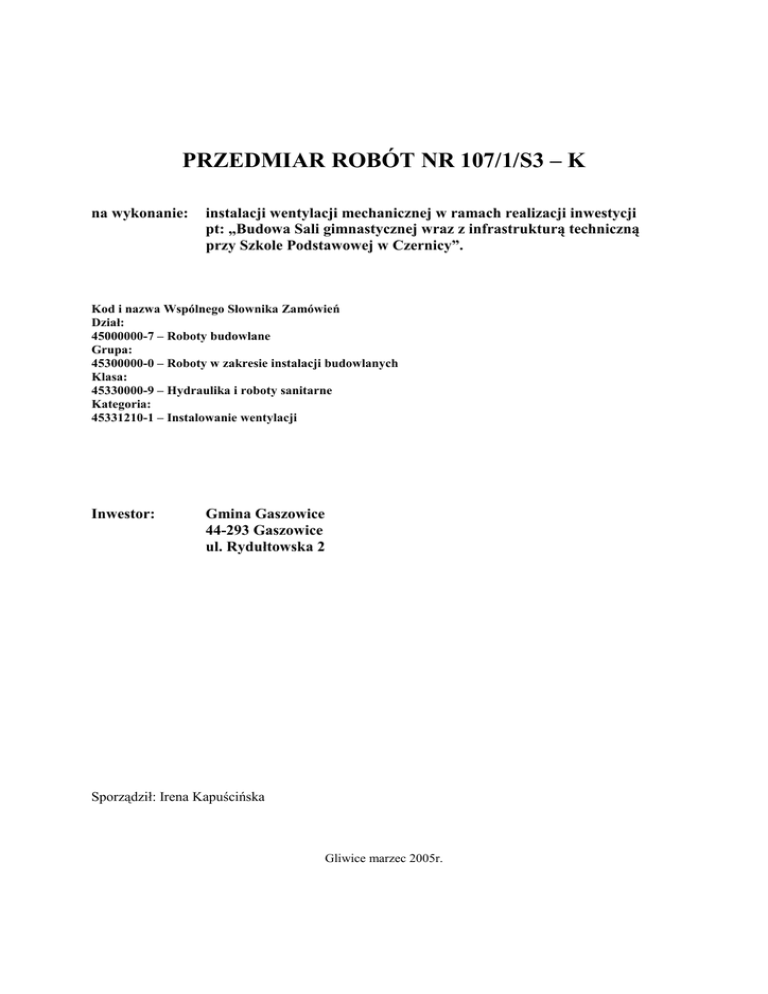

PRZEDMIAR ROBÓT NR 107/1/S3 – K
na wykonanie:
instalacji wentylacji mechanicznej w ramach realizacji inwestycji
pt: „Budowa Sali gimnastycznej wraz z infrastrukturą techniczną
przy Szkole Podstawowej w Czernicy”.
Kod i nazwa Wspólnego Słownika Zamówień
Dział:
45000000-7 – Roboty budowlane
Grupa:
45300000-0 – Roboty w zakresie instalacji budowlanych
Klasa:
45330000-9 – Hydraulika i roboty sanitarne
Kategoria:
45331210-1 – Instalowanie wentylacji
Inwestor:
Gmina Gaszowice
44-293 Gaszowice
ul. Rydułtowska 2
Sporządził: Irena Kapuścińska
Gliwice marzec 2005r.
Tabela elementów
Lp.
1.
Nazwa
ZESPÓŁ NAWIEWNY N1 - DO SALI
GIMNASTYCZNEJ
Kod CPV
45331210-1 - Instalowanie wentylacji
2.
ZESPÓŁ NAWIEWNY N2 - DO
SIŁOWNI NA PARTERZE
45331210-1 - Instalowanie wentylacji
3.
ZESPÓŁ NAWIEWNY N3 - DO POM.
SANITARNYCH PRZY SIŁOWNI NA
PARTERZE
45331210-1 - Instalowanie wentylacji
4.
ZESPÓŁ NAWIEWNY N4 - DO POM.
SANITARNYCH NR 103 i 104 NA
PIĘTRZE
45331210-1 - Instalowanie wentylacji
5.
ZESPÓŁ NAWIEWNY N5 - DO POM.
SANITARNYCH NR 110 i 111
45331210-1 - Instalowanie wentylacji
6.
ZESPÓŁ WYWIEWNY W1 - Z SALI
GIMNASTYCZNEJ
45331210-1 - Instalowanie wentylacji
7.
ZESPÓŁ WYWIEWNY W2 - Z
SIŁOWNI NA PARTERZE
45331210-1 - Instalowanie wentylacji
8.
ZESPÓŁ WYWIEWNY W3 - Z
45331210-1 - Instalowanie wentylacji
POM.SANITARNYCH PRZY SIŁOWNI
NA PARTERZE
9.
ZESPÓŁ WYWIEWNY W4 - Z
45331210-1 - Instalowanie wentylacji
POM.SANITARNYCH NR 103 i 104 NA
PIĘTRZE
10.
ZESPÓŁ WYWIEWNY W5 - Z POM.
SANITARNYCH NR 110 i 111 NA
PIĘTRZE
45331210-1 - Instalowanie wentylacji
11.
WENTYLATORY WYWIEWNE - W
POJEDYNCZYCH POM. SANIT. DO
ZAINSTALOWANIA NA
PRZEWODACH WENTYL.
GRAWITACYJNEJ
45331210-1 - Instalowanie wentylacji
Przedmiar Robót
1.
ZESPÓŁ NAWIEWNY N1 - DO SALI GIMNASTYCZNEJ - 45331210-1 - Instalowanie wentylacji
1
KNR 2-15 0424-03-020 Spec. techn. rozdz. III pkt.3.0
Centrala wentylacyjna nawiewna CV-A2-P/NL-10A/7-7 z nagrzewincą wodną 80/60st.C, z
falownikiem , z układem automatyki dostosowanym do współpracy z 3 wentylatorami
dachowymi. Wyd.4000m3/h. WyposaŜenie dodatkowe: okablowanie + kaseta sterownicza
(np.VTS CLIMA, Katowice, tel.757 39 69) - analogia
1,00 szt
2
KNR 2-17 0146-04-020 Spec. techn. rozdz. III pkt.3.0
Czerpnia ścienna prostokątna 500x1000mm
1,00 szt
3
KNR 2-17 0134-01-020 Spec. techn. rozdz. III pkt.3.0
Przepustnica wielopłaszczyznowa prostokątna 250x200mm
1,00 szt
4
KNR 2-17 0134-01-020 Spec. techn. rozdz. III pkt.3.0
Przepustnica wielopłaszczyznowa prostokątna 400x250mm
1,00 szt
5
KNR 2-17 0134-02-020 Spec. techn. rozdz. III pkt.3.0
Przepustnica wielopłaszczyznowa prostokątna 400x630mm
1,00 szt
6
KNR 2-17 0134-02-020 Spec. techn. rozdz. III pkt.3.0
Przepustnica wielopłaszczyznowa prostokątna 800x400mm
1,00 szt
7
KNR 2-17 0138-05-020 Spec. techn. rozdz. III pkt.3.0
Kratka wentylacyjna ochronna w wykonaniu wzmocnionym dla sal gimnastycznych, z
przepustnicą 1025x225mm jak np. ALWT-G (dystr.np.SMAY Kraków, tel.012/680 20 70)
7,00 szt
8
KNR 2-17 0138-03-020 Spec. techn. rozdz. III pkt.3.0
Kratka wentylacyjna z przepustnicą, 425x225mm
1,00 szt
9
KNR 2-17 0125-04-050 Spec. techn. rozdz. III pkt.3.0
Przewody wentylacyjne z płyt z wełny mineralnej połączonej Ŝywicami
termoutwardzalnymi.Strona zewnętrzna kryta gładką folią aluminiową, wewnętrzna welonem szklanym. Gęstość: 85kg/m3, ciśnienie wewn.:800Pa, niepalne. Charakterystykę
taką mają np.płyty TOP - AIR/CLV 284 o obwodzie do 1400 mm przy udziale kształtek do
55% (dystr. Top Air SOFIK Poznań, Szarych Szeregów 23, tel./061/ 821-06-03) - analogia
10
KNR 2-17 0125-05-050 Spec. techn. rozdz. III pkt.3.0
Przewody wentylacyjne j.w lecz o obwodzie do 1800 mm przy udziale kształtek do 55%
6,00 m2
11
KNR 2-17 0125-06-050 Spec. techn. rozdz. III pkt.3.0
Przewody wentylacyjne j.w lecz o obwodzie do 2400 mm przy udziale kształtek do 55%
52,00 m2
12
KNR 2-17 0125-07-050 Spec. techn. rozdz. III pkt.3.0
Przewody wentylacyjne j.w lecz o obwodzie do 4000 mm przy udziale kształtek do 55%
6,00 m2
13
KNR 2-16 0305-04-050 Spec. techn. rozdz. III pkt.3.0
Maty z wełny mineralnej krytej folią aluminiową - analogia
20,00 m2
14
(AW) Wg c n zakupu-050 Spec. techn. rozdz. III pkt.3.0
Akcesoria do wykonania przewodów - taśmy, zszywki, kleje, itp. - przyjęto 10% wartości płyt
(TOP AIR /CLV 284)
82,00 m2
15
(AW) Wg c n zakupu-020 Spec. techn. rozdz. III pkt.3.0
Profile do wzmacniania kolan, l=2m (Top Air Sofik)
16,00 szt
16
(AW) Wg c n zakupu-020 Spec. techn. rozdz. III pkt.3.0
Profile do osadzania trójników, l=2m (Top Air Sofik)
14,00 szt
17
(AW) Wg c n zakupu-020 Spec. techn. rozdz. III pkt.3.0
Profile do osadzania kratek, l=2m (Top Air Sofik)
14,00 szt
18,00 m2
18
(AW) Wg c n zakupu-020 Spec. techn. rozdz. III pkt.3.0
Szyny do zawieszenia przewodów, l=2m (Top Air Sofik)
12,00 szt
19
(AW) Wg c n zakupu-020 Spec. techn. rozdz. III pkt.3.0
Pręt gwintowany stalowy fi6 x 0,8m z nakretką (Top Air Sofik)
50,00 szt
20
(AW) AW 3 Spec. techn. rozdz. III pkt.3.0
Zakup stali konstrukcyjnej na wsporniki (np. kątowniki)
40,00 kg
21
KNR 2-05 0208-01-034 Spec. techn. rozdz. III pkt.3.0
MontaŜ konstrukcji podparć, zawieszeń, osłon o masie elementu do 5,0 kg
22
KNR 2-02 2004-01-050 Spec. techn. rozdz. III pkt.3.0
Płyta STG do obudowania przewodów wentylacyjnych
2.
ZESPÓŁ NAWIEWNY N2 - DO SIŁOWNI NA PARTERZE - 45331210-1 - Instalowanie wentylacji
23
KNR 2-15 0424-02-020 Spec. techn. rozdz. III pkt.3.0
Aparat grzewczo - wentylacyjny typu NEOLUX III, z nagrzewnicą wodną, regulatorem
wydajności temperatury, z cyrkulacyjnym ogranicznikiem temperatury i czerpnią 500x70 z
przewodem teleskopowym, Vmax = 360m3/h, moc grzewcza: 6,5kW (dystr. np. EKO WENT
Sosnowiec, tel. 298 62 98)
0,04 t
80,00 m2
1,00 szt
3.
ZESPÓŁ NAWIEWNY N3 - DO POM. SANITARNYCH PRZY SIŁOWNI NA PARTERZE - 45331210-1 Instalowanie wentylacji
24
KNR 2-15 0424-02-020 Spec. techn. rozdz. III pkt.3.0
Elektryczna nagrzewnica wentylatorowa np. KHLW 30/6/3000 z regulatorem obrotów typu
H33, wyd.max 450m3/h (dystr. np.EL TEAM Katowice, tel. 204 36 28 lub LEMAR Bytom,
tel.289 92 16) - analogia
1,00 szt
4.
ZESPÓŁ NAWIEWNY N4 - DO POM. SANITARNYCH NR 103 i 104 NA PIĘTRZE - 45331210-1 - Instalowanie
wentylacji
25
KNR 2-15 0424-02-020 Spec. techn. rozdz. III pkt.3.0
Aparat grzewczo - wentylacyjny typu NEOLUX III, z nagrzewnicą wodną, regulatorem
wydajności temperatury, z cyrkulacyjnym ogranicznikiem temperatury i czerpnią 500x70 z
przewodem teleskopowym, Vmax = 360m3/h, moc grzewcza: 6,5kW (dystr. np. EKO WENT
Sosnowiec, tel. 298 62 98)
1,00 szt
5.
ZESPÓŁ NAWIEWNY N5 - DO POM. SANITARNYCH NR 110 i 111 - 45331210-1 - Instalowanie wentylacji
26
KNR 2-15 0424-02-020 Spec. techn. rozdz. III pkt.3.0
Aparat grzewczo - wentylacyjny typu NEOLUX III, z nagrzewnicą wodną, regulatorem
wydajności temperatury, z cyrkulacyjnym ogranicznikiem temperatury i czerpnią 500x70 z
przewodem teleskopowym, Vmax = 360m3/h, moc grzewcza: 6,5kW (dystr. np. EKO WENT
Sosnowiec, tel. 298 62 98)
6.
ZESPÓŁ WYWIEWNY W1 - Z SALI GIMNASTYCZNEJ - 45331210-1 - Instalowanie wentylacji
27
KNR 2-17 0208-02-020 Spec. techn. rozdz. III pkt.3.0
Wentylator dachowy SILWENT 315 o wytrz.temp. 70st.C wyposaŜony w falownik do płynnej
regulacji prędkości obrotowej. Wyd.pracy wentyl.1500m3/h, n=700obr/min, N=0,8kW,
m=42kg (np. LEMAR Bytom)
3,00 szt
28
KNR 2-17 0151-03-020 Spec. techn. rozdz. III pkt.3.0
Podstawa dachowa typ B/III o średnicach wylotów 315 mm , z kanałem l=1000mm i
przepustnicą bezwładnościową.
3,00 szt
29
KNR 2-16 0305-04-050 Spec. techn. rozdz. III pkt.3.0
Maty z wełny mineralnej krytej folią aluminiową (izolacja kanału wentylacyjnego)- analogia
7.
ZESPÓŁ WYWIEWNY W2 - Z SIŁOWNI NA PARTERZE - 45331210-1 - Instalowanie wentylacji
30
KNR 2-17 0208-01-020 Spec. techn. rozdz. III pkt.3.0
Wentylator dachowy SILWENT 160 z regulatorem obrotów PW 37 (np.LEMAR)
1,00 szt
10,00 m2
2,00 szt
31
KNR 2-17 0150-02-020 Spec. techn. rozdz. III pkt.3.0
Podstawa dachowa B I dla wentyl. SILWENT 160 (np. LEMAR)
2,00 szt
8.
ZESPÓŁ WYWIEWNY W3 - Z POM.SANITARNYCH PRZY SIŁOWNI NA PARTERZE - 45331210-1 Instalowanie wentylacji
32
KNR 2-17 0137-01-020 Spec. techn. rozdz. III pkt.3.0
Wentylator łazienkowy DECOR 300 PLUS z regulatorem obrotów (np.LEMAR)- analogia
2,00 szt
9.
ZESPÓŁ WYWIEWNY W4 - Z POM.SANITARNYCH NR 103 i 104 NA PIĘTRZE - 45331210-1 - Instalowanie
wentylacji
33
KNR 2-17 0208-01-020 Spec. techn. rozdz. III pkt.3.0
Wentylator dachowy SILWENT 160 z regulatorem obrotów PW 37 (np.LEMAR)
2,00 szt
34
KNR 2-17 0150-01-020 Spec. techn. rozdz. III pkt.3.0
Podstawa dachowa B I dla wentyl. SILWENT 160 (np. LEMAR)
2,00 szt
10.
ZESPÓŁ WYWIEWNY W5 - Z POM. SANITARNYCH NR 110 i 111 NA PIĘTRZE - 45331210-1 - Instalowanie
wentylacji
35
KNR 2-17 0208-01-020 Spec. techn. rozdz. III pkt.3.0
Wentylator dachowy SILWENT 160 z regulatorem obrotów PW 37 (np.LEMAR)
2,00 szt
36
KNR 2-17 0150-01-020 Spec. techn. rozdz. III pkt.3.0
Podstawa dachowa B I dla wentyl. SILWENT 160 (np. LEMAR)
2,00 szt
11.
WENTYLATORY WYWIEWNE - W POJEDYNCZYCH POM. SANIT. DO ZAINSTALOWANIA NA
PRZEWODACH WENTYL. GRAWITACYJNEJ - 43531210-1 - Instalowanie wentylacji
37
KNR 2-17 0137-01-020 Spec. techn. rozdz. III pkt.3.0
Wentylator łazienkowy EDM100 z regulatorem obrotów (np.LEMAR)- analogia
5,00 szt
38
KNR 2-17 0137-01-020 Spec. techn. rozdz. III pkt.3.0
Wentylator łazienkowy EDM160 z regulatorem obrotów (np.LEMAR)- analogia
2,00 szt
