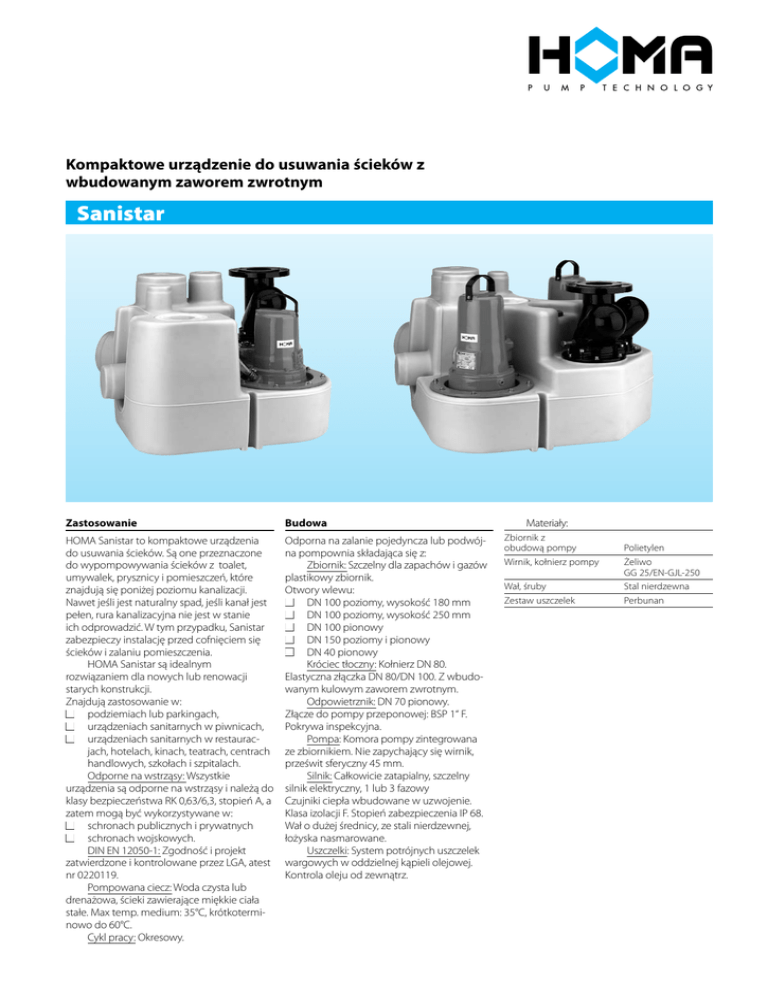

Sanistar - HOMA - Pumpen mit System

Kompaktowe urządzenie do usuwania ścieków z
wbudowanym zaworem zwrotnym
Sanistar
Zastosowanie
HOMA Sanistar to kompaktowe urządzenia
do usuwania ścieków. Są one przeznaczone
do wypompowywania ścieków z toalet,
umywalek, prysznicy i pomieszczeń, które
znajdują się poniżej poziomu kanalizacji.
Nawet jeśli jest naturalny spad, jeśli kanał jest
pełen, rura kanalizacyjna nie jest w stanie
ich odprowadzić. W tym przypadku, Sanistar
zabezpieczy instalację przed cofnięciem się
ścieków i zalaniu pomieszczenia.
HOMA Sanistar są idealnym
rozwiązaniem dla nowych lub renowacji
starych konstrukcji.
Znajdują zastosowanie w:
■ podziemiach lub parkingach,
■ urządzeniach sanitarnych w piwnicach,
■ urządzeniach sanitarnych w restauracjach, hotelach, kinach, teatrach, centrach
handlowych, szkołach i szpitalach.
Odporne na wstrząsy: Wszystkie
urządzenia są odporne na wstrząsy i należą do
klasy bezpieczeństwa RK 0,63/6,3, stopień A, a
zatem mogą być wykorzystywane w:
■ schronach publicznych i prywatnych
■ schronach wojskowych.
DIN EN 12050-1: Zgodność i projekt
zatwierdzone i kontrolowane przez LGA, atest
nr 0220119.
Pompowana ciecz: Woda czysta lub
drenażowa, ścieki zawierające miękkie ciała
stałe. Max temp. medium: 35°C, krótkoterminowo do 60°C.
Cykl pracy: Okresowy.
Budowa
Odporna na zalanie pojedyncza lub podwójna pompownia składająca się z:
Zbiornik: Szczelny dla zapachów i gazów
plastikowy zbiornik.
Otwory wlewu:
■ DN 100 poziomy, wysokość 180 mm
■ DN 100 poziomy, wysokość 250 mm
■ DN 100 pionowy
■ DN 150 poziomy i pionowy
■ DN 40 pionowy
Króciec tłoczny: Kołnierz DN 80.
Elastyczna złączka DN 80/DN 100. Z wbudowanym kulowym zaworem zwrotnym.
Odpowietrznik: DN 70 pionowy.
Złącze do pompy przeponowej: BSP 1“ F.
Pokrywa inspekcyjna.
Pompa: Komora pompy zintegrowana
ze zbiornikiem. Nie zapychający się wirnik,
prześwit sferyczny 45 mm.
Silnik: Całkowicie zatapialny, szczelny
silnik elektryczny, 1 lub 3 fazowy
Czujniki ciepła wbudowane w uzwojenie.
Klasa izolacji F. Stopień zabezpieczenia IP 68.
Wał o dużej średnicy, ze stali nierdzewnej,
łożyska nasmarowane.
Uszczelki: System potrójnych uszczelek
wargowych w oddzielnej kąpieli olejowej.
Kontrola oleju od zewnątrz.
Materiały:
Zbiornik z
obudową pompy
Wirnik, kołnierz pompy
Wał, śruby
Zestaw uszczelek
Polietylen
Żeliwo
GG 25/EN-GJL-250
Stal nierdzewna
Perbunan
Dane techniczne
Krzywa na
wykresie
Nr.
Typ pompy

Sanistar
Ilość
pomp
Moc silnika
na wejściu
P1(kW)
Moc silnika
na wyjściu
P2(kW)
Napięcie
50 Hz
(V)
Obroty
(obr/min)
Prąd
nominalny
(A)
Waga
(kg)
Zbiornik
Pojemność
całkowita
Pojemność
robocza
105 W
1
1,6
1,1
230/ 1Ph
2900
7,0
64
70 l
30 l

105 D
1
1,5
1,1
400/ 3Ph
2900
2,5
64
70 l
30 l

110 W
1
1,7
1,3
230/ 1Ph
1450
7,1
66
70 l
30 l

110 D
1
1,5
1,1
400/ 3Ph
1450
3,1
66
70 l
30 l

120 W
1
2,3
1,7
230/ 1Ph
1450
10,7
73
70 l
30 l

120 D
1
2,3
1,7
400/ 3Ph
1450
4,4
73
70 l
30 l

130 D
1
3,0
2,1
400/ 3Ph
2900
5,1
73
70 l
30 l
45 l
205 W
2
1,6
1,1
230/ 1Ph
2900
7,0
92
95 l

205 D
2
1,5
1,1
400/ 3Ph
2900
2,5
92
95 l
45 l

210 W
2
1,7
1,3
230/ 1Ph
1450
7,1
96
95 l
45 l

210 D
2
1,5
1,1
400/ 3Ph
1450
3,1
96
95 l
45 l

220 W
2
2,3
1,7
230/ 1Ph
1450
10,7
110
95 l
45 l

220 D
2
2,3
1,7
400/ 3Ph
1450
4,4
110
95 l
45 l

230 D
2
3,0
2,1
400/ 3Ph
2900
5,1
110
95 l
45 l

Sanistar
Typy Sanistar od 210 do 230 są dostępne
również z 1 pompą. Istnieje możliwość
późniejszej instalacji drugiej pompy.
Skrzynka sterująca
Pneumatyczna kontrola poziomu. Okresowe uruchomienie, zabezpieczające przed
sedymentacją ścieków i zatorem. Elektroniczna skrzynka sterująca, kontrolująca i
monitorująca wszystkie ważne funkcje.
Ochrona silnika z czujnikiem temperatury
uzwojenia. Optyczny alarm sygnalizujący
uszkodzenie. Alarm akustyczny w postaci
brzęczyka.
Sygnał alarmu poprzez
niskonapięciowy
styk.
Wskaźnik kontrolny
kierunku obrotów.
Przyłącze do sterownika ServCom (patrz
akcesoria).
- Monitoring czasu pracy, ilość uruchomień,
częstotliwość konserwacji, anormalne warunki pracy.
- Regulacja poziomów pracy pompy od poziomu w zbiorniku.
Alarm z niezależnym zasilaniem dzięki akumulatorowi 9V (patrz akcesoria).
Dodatkowo dla podwójnej przepompowni:
Automatyczny przełącznik po każdym cyklu
pracy pompy. Praca obu pomp przy wysokim
napływie. Na wypadek awarii automatyczne
załączanie drugiej pompy.
Otwory wlotowe DN 100 (3 x), DN 150 (2 x), DN 40
Kołnierz króćca tłocznego DN 80
Złączka typu EU DN 80/DN100
Odpowietrznik DN 70
Złącze do pompy przeponowej BSP 1“ F
Przewód
Typ
Długość
Skrzynka
sterująca urządzenia H07 RN-F7x1,5
3m
Skrzynka sterująca
Wtyczka
0,8 m
H07 RN-F5G 1,5
Charakterystyka
16
H (m)
14
12
4
1
10
8
3
6
4
2
2
0
0
1
2
3
4
5
6
7
8
9
10
11 12 13 14
(l/s)
Q
0
5
10
15
20
25
30
35
40
45
50
(m3/h)
Wymiary i główne komponenty
Sanistar 205, 210, 220, 230 (podwójna pompownia)
542
390





2
12
8
10
180
9
6
700
750





Przyłącze do pneumatycznej skrzynki sterującej
Odpowietrznik DN 70
Pokrywa inspekcyjna
Zawór kulowy zwrotny DN 80
Elastyczna złączka rurowa
12
Wszystkie wymiary w mm
 Kołnierzowy zawór zwrotny DN 80
 Przyłącze do pompy przeponowej BSP 1“
 Punkt mocowania zbiornika
Instalacje
Złącze bezpośrednie
Euro WC
(wysokość wlotu 180 mm)
Główny wlot pionowy
3
210
13
35
110
230
300
308
452
Poziomy wlot DN 100
Poziomy wlot DN 100
Poziomy wlot DN 150
Poziomy wlot DN 100/DN 40
Poziomy wlot DN 150/DN 40
10
3
13
290
390
400
542
13
110
540
590
3
405
180
13
5
7
2
494
290
660
610
4
1
4
3
750
700
5
210
1
35
7
120
242
8
180
400
382
6
13
80
80
405
500
250
470
580
13
1
480
2
9
1
max. 515
180
11
180
500
480
248
2
498
9
250
max. 515
180
DN80 PN10
DN80 PN10
10
230
10
11
230
Sanistar 105, 110, 120, 130 (pojedyncza pompownia)
180
poziom kanalizacji
250
Złącze bezpośrednie
Wolnostojące WC
(wysokość wlotu 250 mm)
Dostarczane wyposażenie
Akcesoria
4
Zbiornik z 1 pompą (Sanistar 1...) lub 2 pompy Pionowy wlot
(Sanistar 2...), rura tłoczna z kulowym zaworem
zwrotnym z DN 80 i kołnierzową elastyczną
złączką rurową DN 80/DN 100 z opaskami
zaciskowymi do węża. Elastyczna złączka do
wlotu DN 100 i odpowietrznik DN70 z opaskami zaciskowymi do węża. Pneumatyczna
regulacja poziomu. Elektroniczna skrzynka
sterująca z kablem.
3
5
1
4
2
3
5
1
2
Poziomy wlot
4
3
4
3
Opis Części
 Zasuwa kołnierzowa
z uszczelką i
śrubami mocującymi
 Kołnierzowa, elastyczna
złączka rurowa
 Opaska do węża
 Zasuwa kołnierzowa
z uszczelką
i śrubami mocującymi
1
2
Wymiary Numer części
5
DN
100
DN 150
1
2
2216100
2216150
DN 100
DN 150
2159041
2159541
S115/20
GBS
168/30
2311520
DN 80
2216080
2317520
Opis Części
Wymiary Numer części
 Kołnierzowa, elastyczna DN 100
DN 80 do
rury tłocznej
DN 80
 Złącze EKS
DN 100
DN 150
 Pompa przeponowa
BSP 1“ F
Wyposaż.
podst.
2159021
 Akumulator 9,6 V do
alarmu z niezależnym zasilaniem
 Sterownik ServCom do
monitorowania danych
roboczych i regulacji
poziomów załączeń w zbiorniku.
HOMA Pumpenfabrik GmbH
P.O. Box 22 63, D-53814 Neunk.-Seelscheid
Tel. +49(0)22 47/702-0, Fax +49(0)22 47/702-44
e-mail: [email protected]
www.homapumps.com
Zastrzegamy sobie prawo do zmiany naszych specyfikacji bez powiadomienia
2158010
2158015
8502445
1952214
1964450
3.0/0211 (TIGA) 001 jes / No. 0034040 PL
