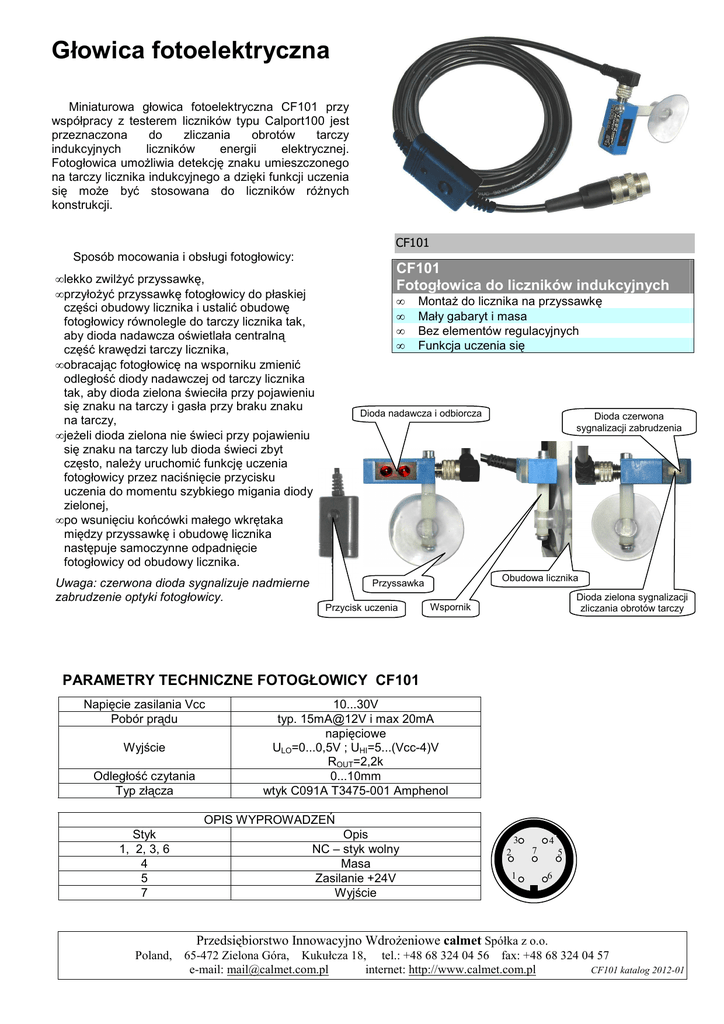

CF101 - Calmet

Głowica fotoelektryczna
Miniaturowa głowica fotoelektryczna CF101 przy
współpracy z testerem liczników typu Calport100 jest
przeznaczona
do
zliczania
obrotów
tarczy
indukcyjnych
liczników
energii
elektrycznej.
Fotogłowica umoŜliwia detekcję znaku umieszczonego
na tarczy licznika indukcyjnego a dzięki funkcji uczenia
się moŜe być stosowana do liczników róŜnych
konstrukcji.
CF101
Sposób mocowania i obsługi fotogłowicy:
CF101
Fotogłowica do liczników indukcyjnych
• lekko zwilŜyć przyssawkę,
• przyłoŜyć przyssawkę fotogłowicy do płaskiej
części obudowy licznika i ustalić obudowę
fotogłowicy równolegle do tarczy licznika tak,
aby dioda nadawcza oświetlała centralną
część krawędzi tarczy licznika,
• obracając fotogłowicę na wsporniku zmienić
odległość diody nadawczej od tarczy licznika
tak, aby dioda zielona świeciła przy pojawieniu
się znaku na tarczy i gasła przy braku znaku
na tarczy,
• jeŜeli dioda zielona nie świeci przy pojawieniu
się znaku na tarczy lub dioda świeci zbyt
często, naleŜy uruchomić funkcję uczenia
fotogłowicy przez naciśnięcie przycisku
uczenia do momentu szybkiego migania diody
zielonej,
• po wsunięciu końcówki małego wkrętaka
między przyssawkę i obudowę licznika
następuje samoczynne odpadnięcie
fotogłowicy od obudowy licznika.
•
•
•
•
MontaŜ do licznika na przyssawkę
Mały gabaryt i masa
Bez elementów regulacyjnych
Funkcja uczenia się
Dioda nadawcza i odbiorcza
Uwaga: czerwona dioda sygnalizuje nadmierne
zabrudzenie optyki fotogłowicy.
Obudowa licznika
Przyssawka
Przycisk uczenia
Dioda czerwona
sygnalizacji zabrudzenia
Dioda zielona sygnalizacji
zliczania obrotów tarczy
Wspornik
PARAMETRY TECHNICZNE FOTOGŁOWICY CF101
Napięcie zasilania Vcc
Pobór prądu
Wyjście
Odległość czytania
Typ złącza
10...30V
typ. 15mA@12V i max 20mA
napięciowe
ULO=0...0,5V ; UHI=5...(Vcc-4)V
ROUT=2,2k
0...10mm
wtyk C091A T3475-001 Amphenol
OPIS WYPROWADZEŃ
Styk
1, 2, 3, 6
4
5
7
Poland,
Opis
NC – styk wolny
Masa
Zasilanie +24V
Wyjście
3
4
7
2
1
5
6
Przedsiębiorstwo Innowacyjno WdroŜeniowe calmet Spółka z o.o.
65-472 Zielona Góra, Kukułcza 18, tel.: +48 68 324 04 56 fax: +48 68 324 04 57
e-mail: [email protected]
internet: http://www.calmet.com.pl
CF101 katalog 2012-01
