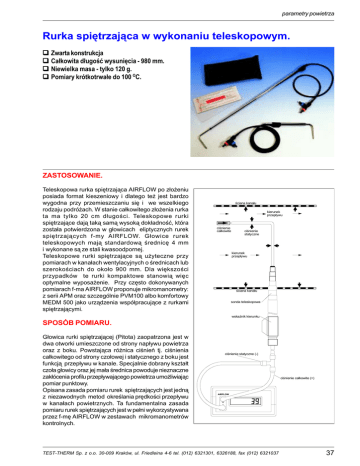

Rurka spiętrzająca w wykonaniu teleskopowym.
! Zwarta konstrukcja
! Całkowita długość wysunięcia - 980 mm.
! Niewielka masa - tylko 120 g.
! Pomiary krótkotrwałe do 100 OC.
ZASTOSOWANIE.
Teleskopowa rurka spiętrzająca AIRFLOW po złożeniu
posiada format kieszeniowy i dlatego też jest bardzo
wygodna przy przemieszczaniu się i we wszelkiego
rodzaju podróżach. W stanie całkowitego złożenia rurka
ta ma tylko 20 cm długości. Teleskopowe rurki
spiętrzające dają taką samą wysoką dokładność, która
została potwierdzona w głowicach eliptycznych rurek
spiętrzających f-my AIRFLOW. Głowice rurek
teleskopowych mają standardową średnicę 4 mm
i wykonane są ze stali kwasoodpornej.
Teleskopowe rurki spiętrzające są użyteczne przy
pomiarach w kanałach wentylacyjnych o średnicach lub
szerokościach do około 900 mm. Dla większości
przypadków te rurki kompaktowe stanowią więc
optymalne wyposażenie. Przy często dokonywanych
pomiarach f-ma AIRFLOW proponuje mikromanometry:
z serii APM oraz szczególnie PVM100 albo komfortowy
MEDM 500 jako urządzenia współpracujące z rurkami
spiętrzającymi.
ściana kanału
kierunek
przepływu
ciśnienie
całkowite
ciśnienie
statyczne
kierunek
przepływu
ściana kanału
sonda teleskopowa
wskaźnik kierunku
SPOSÓB POMIARU.
Głowica rurki spiętrzającej (Pitota) zaopatrzona jest w
dwa otworki umieszczone od strony napływu powietrza
oraz z boku. Powstająca różnica ciśnień tj. ciśnienia
całkowitego od strony czołowej i statycznego z boku jest
funkcją przepływu w kanale. Specjalnie dobrany kształt
czoła głowicy oraz jej mała średnica powoduje nieznaczne
zakłócenia profilu przepływającego powietrza umożliwiając
pomiar punktowy.
Opisana zasada pomiaru rurek spiętrzających jest jedną
z niezawodnych metod określania prędkości przepływu
w kanałach powietrznych. Ta fundamentalna zasada
pomiaru rurek spiętrzających jest w pełni wykorzystywana
przez f-mę AIRFLOW w zestawach mikromanometrów
kontrolnych.
ciśnienie statyczne (-)
ciśnienie całkowite (+)
AIRFLOW
+
-
TEST-THERM Sp. z o.o. 30-009 Kraków, ul. Friedleina 4-6 tel. (012) 6321301, 6326188, fax (012) 6321037
37
parametry powietrza
DANE TECHNICZNE
Numer katalogowy
Długość transportowa
Minimalna długość pomiarowa
Maksymalna długość pomiarowa
Maksymalna średnica teleskopu
Długość głowicy
Średnica głowicy
Maksymalna temperatura pracy
06200
ok. 200 mm
ok. 230 mm
ok. 980 mm
13 mm
64 mm
4 mm
100OC
teleskopowa rurka spiętrzająca ze wskaźnikiem kierunku,
suwak logarytmiczny, pokrowiec tranportowy
Wyposażenie
1 - Całkowita długość pomiarowa ok. 980 mm.
2 - Najmniejsza długość pomiarowa ok. 250 mm.
3 - Długość transportowa ok. 200 mm.
38
TEST-THERM Sp. z o.o. 30-009 Kraków, ul. Friedleina 4-6 (012) 6321301, 6326188, fax (012) 6321037
