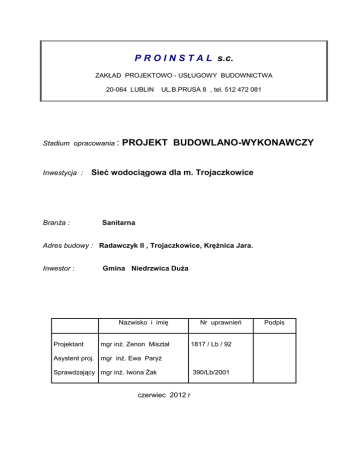

PROJEKT BUDOWLANO

P R O I N S T A L s.c.
ZAKŁAD PROJEKTOWO - USŁUGOWY BUDOWNICTWA
20-064 LUBLIN
Stadium opracowania :
Inwestycja :
UL.B.PRUSA 8 , tel. 512 472 081
PROJEKT BUDOWLANO-WYKONAWCZY
Sieć wodociągowa dla m. Trojaczkowice
BranŜa :
Sanitarna
Adres budowy : Radawczyk II , Trojaczkowice, KręŜnica Jara.
Inwestor :
Gmina Niedrzwica DuŜa
Nazwisko i imię
Projektant
mgr inŜ. Zenon Misztal
Asystent proj.
mgr inŜ. Ewa ParyŜ
Sprawdzający mgr inŜ. Iwona śak
czerwiec 2012 r
Nr uprawnień
1817 / Lb / 92
390/Lb/2001
Podpis
ZAWARTOŚĆ OPRACOWANIA
I. OPIS TECHNICZNY
1.Podstawa opracowania .
2. Materiały wyjściowe.
3.Ogólne załoŜenia inwestycji .
4.Komora redukcyjno-pomiarowa.
5.Przewody projektowanej sieci i jej uzbrojenie .
6.Przyłącza wodociągowe.
7.SkrzyŜowanie rurociągów z istniejącym uzbrojeniem .
8.Przejścia sieci wodociągowej pod drogami.
9.Zabezpieczenie p.poŜ .
10.Warunki geotechniczne .
11.Roboty ziemne i warunki techniczne wykonania robót .
12.Stan prawny .
13.Uwagi końcowe .
14.Plan BIOZ
II.ZAŁĄCZNIKI .
1.Informacja dotycząca planu bezpieczeństwa i ochrony zdrowia.
2.Warunki dostawy wody.
3.Opinia ZUDP pow. lubelskiego nr 1204/2012 z dnia 18.07.2012 r.
4.Uzgodnienie w zakresie zabezpieczenia p.poŜ./ na mapach syt-wys./.
5.Uzgodnienie w zakresie obrony cywilnej / na mapach syt-wys./.
III. RYSUNKI .
1.Orientacja / układ Arkuszy/ w skali 1:25 000
2. Plany sytuacyjno-wysokościowe w skali 1: 1000
3. Profile sieci
4. Bloki oporowe
5. Przekroje komory redukcyjno-pomiarowej
- rys. 1 do3.
- rys. 4-12
- rys. 13
- rys. 14
OPIS TECHNICZNY
1.Podstawa opracowania .
Niniejszy projekt opracowano na podstawie warunków dostawy wody
wydanych przez Gminę Konopnica i umową zawartą z Gminą Niedrzwica DuŜa
na wykonanie
dokumentacji . Dla sporządzenia projektu przeprowadzono
inwentaryzację terenową i wykorzystano mapy dla celów projektowych.
2.Materiały wyjściowe.
Do opracowania projektu wykorzystano następujące materiały wyjściowe :
- projekt techniczny wodociągu w Radawcu;
- decyzja nr 8/12 o ustaleniu lokalizacji inwestycji celu publicznego wydana przez
Wójta Gminy Konopnica dla działek połoŜonych w m.Radawczyk Drugi
- miejscowy plan przestrzennego zagospodarowania miejscowości
Trojaczkowice.
- wizja terenu i uzgodnienia.
- obowiązujące zarządzenia i wytyczne projektowe.
3. Ogólne załoŜenia inwestycji .
Niniejszy projekt obejmuje
wykonanie sieci wodociągowej dla miejscowości
Trojaczkowice połoŜonej w gm. Niedrzwica DuŜa, ale w związku z przebiegiem
tej sieci przez działki połoŜone w miejscowości Radawczyk II , gm.Konopnica
oraz przebieg przez grunty w m. KręŜnica Jara gm.Niedrzwica DuŜa, mieszkańcy
tych miejscowości będą mogli przyłączać się do wykonanej sieci i pobierać z niej
wodę . Mieszkańcy miejscowości Trojaczkowice zaopatrują się obecnie w wodę w
oparciu o własne ujęcia. Woda z istniejących, własnych studni w większości nie
odpowiada wymogom wody zdatnej do picia z uwagi na przekroczenia zawartości
związków Ŝelaza, manganu oraz ze względów bakteriologicznych, stąd konieczne
staje wykonanie wodociągu zbiorowego.
Zapotrzebowanie na wodę dla wodociągowanego obszaru wyliczono zgodnie z
niŜej umieszczoną tabelą.
4. Komora redukcyjno- pomiarowa .
Zgodnie z wydanymi warunkami dostawy wody na granicy gmin projektuje się
komorę redukcyjno-pomiarową. Komorę podziemną naleŜy wykonać z kręgów
betonowych o średnicy wewnętrznej dw=1500 mm, wg rysunków przekroi.
W komorze zamontować naleŜy reduktor ciśnienia wody obniŜający ciśnienie
wyjścia w stosunku do ciśnienia wejściowego o 0,18 MPa.
Reduktor ciśnienia powinien zapewniać przepustowość dla przepływów
poŜarowych Q p.poŜ. = 5l/s = 22,5 m3/h , który jest większy od przepływu
gospodarczego.
Ciśnienie hydrostatyczne wody wytwarzane w stacji wodociągowej w Radawcu
DuŜym, z której zasilana jest projektowana sieć układa się na rzędnej
- rzędna stacji 238,00 m npm
- wysokość ciśnienia max zestawu hydroforowego 40 m H2O
a zatem ciśnienie statyczne w sieci jest na poziomie 278,00 m npm.
- rzędna najniŜszych punktów projektowanej sieci - 210,00 m npm
stąd przekroczenie 278,00-210,00=68,00 m H2O o 8 ,0 m H2O w stosunku do
maksymalnie-dopuszczalnego w instalacji 60 m H2O. ObniŜenie ciśnienia przez
reduktor o 18 m H2O pozwoli na utrzymanie ciśnienia max =50,0 m H2O.
Projektuje się zawór redukcyjny D15-80A
firmy HONEYWELL, wykonanie
normalne, ciśnienie wejścia 16 bar, ciśnienie wyjścia 1,5-8 bar. Zawór naleŜy
ustawić na ciśnienie wyjścia 0,50 MPa. Przed zaworem redukcyjnym zamontować
filtr siatkowy d=80 mm. Zabezpieczenie sieci wodociągowej przed nadmiernym
wzrostem ciśnienia, w przypadku awarii redukcji wykonane będzie zaworem
bezpieczeństwa.
Dobrano zawór bezpieczeństwa proporcjonalny, spręŜynowy, kątowy typ
Si 2501 d=50 mm., ciśnienie nastawu spręŜyny 0,48-0,63 MPa .SpręŜynę nastawić
na 0,53 MPa.
Sprawdzenie przepustowości zaworu bezpieczeństwa:
m=5,03 x α x A x √ / p1 – p2/ x γ
gdzie :
A- pole powierzchni siedliska zaworu = = 804 mm2
α – współczynnik wypływu = 0,25
p1 – cienienie otwarcia zaworu 0,53 x 1,1 =0,58 MPa
p2 – ciśnienie za zaworem 0,0 MPa
γ – cięŜar właściwy wody 1000
m= 5,03 x 0,25 x 804 x √ /0,58 – 0,0 / x 1000 = 24389 kg/h = 24,39 m3/h.
Przepustowość ta powoduje spadek ciśnienia do wartości poniŜej 0,53 MPa
(na wyjściu za zaworem bezpieczeństwa), wystarczający dla utrzymania
ciśnienia w sieci poniŜej dopuszczalnego.
W celu pomiaru ilości pobieranej wody przez gminę Niedrzwica DuŜa w
komorze naleŜy zamontować wodomierz MZ d=80 mm prosty kołnierzowy
zapewniające przepływ poŜarowy Q=18 m3/h.
5. Przewody projektowanej sieci wodociągowej i jej uzbrojenie .
Sieć wodociągową zaprojektowano z rur kielichowych PVC110 mm na ciśnienie
1,0 MPa
SDR26 o długości 3366 m oraz kształtek i armatury
Ŝeliwnej.
Połączenie rur wykonane będzie na kielich z uszczelkami gumowymi a
armatury na kołnierze z uszczelką gumową, łączone śrubami nierdzewnymi.
Przejście siecią wodociągową pod drogą krajową nr 19 odcinek Lublin-Kraśnik w
m.
Trojaczkowice
projektuje
się
bezinwazyjnie
za
pomocą
przecisku
kontrolowanego w rurze ochronnej zgrzanej z rur PE TS o średnicy dn 200 mm
długości 90 m. Rura ochronna powinna być prowadzona zgodnie z rysunkiem
profilu przejścia wodociągu przez drogę krajową i nie moŜe być prowadzona
powyŜej rzędnej 213 m npm. Wszystkie prace związane z przejściem pod drogą
naleŜy prowadzić zgodnie z Decyzją GDDKiA O/LU-Z-3-aw-435-Kr-13/2012 z
dnia 28.03.2012 r. wydaną przez Generalną Dyrekcję Dróg Krajowych i
Autostrad.
Przejście
siecią wodociąową
pod drogą powiatową nr 2260L Radawiec-
Radawczyk w m.Radawczyk Drugi projektuje się równieŜ przeciskiem w rurze
ochronnej zgrzanej z rur PE TS o średnicy dn 200 mm i długości 20 m i 12 m.
Podczas trasowania i realizacji wodociągu naleŜy zachować minimalne
odległości bezpieczne od obiektów nadziemnych i uzbrojenia .
Minimalny dopuszczalny odstęp między zewnętrzną ścianą przewodu
a zewnętrzną powierzchnią innych elementów uzbrojenia podziemnego musi
wynosić:
- od kabli energetycznych 1-0,80 m,
- od kabli teletechnicznych od 0,80 m,
- od słupów elektrycznych i telefonicznych -1,50 - 2,00 m,
- od gazociągów średniopręŜnych 1,5 m,
Trasa sieci wodociągowej
przebiegać będzie wzdłuŜ dróg powiatowych,
gminnych i działek prywatnych.
Przewód
układać
w
uprzednio
przygotowanym i wyrównanym wykopie zgodnie z uzgodnioną trasą . Przewód
układać takiej głębokości aby zapewnić przykrycie warstwą gruntu mierzoną od
wierzchu rury do poziomu terenu nie mniejszą niŜ 1,60 m .
Na sieci wodociągowej zaprojektowano hydranty przeciwpoŜarowe nadziemne
fi 80 z zasuwami odcinającymi oraz zasuwy sekcyjne Ŝeliwne kołnierzowe
fi 100 z miękkim uszczelnieniem, usytuowane w punktach węzłowych sieci
wodociągowej. Dla sterowania zasuwami w ziemi zastosować klucze w
obudowach teleskopowych wyprowadzone do poziomu terenu i umieszczone w
skrzynkach ulicznych do zasuw. Odpowietrzenie sieci odbywać się będzie przez
hydranty i punkty czerpalne na przyłączach domowych .
Na załamaniach sieci oraz w węzłach i na końcówkach naleŜy wykonać
bloki oporowe betonowe z betonu B20 , natomiast pod hydrantami, zasuwami i
skrzynkami Ŝeliwnymi do zasuw układać fundamenty
wymiarach 0,5x0,5 x0,07. Teren wokół hydrantów
z płyt betonowych o
naleŜy umocnić płytami
betonowymi o wymiarach 1,0x 0,5x0,10 na podsypce piaskowej , a wokół
skrzynek do zasuw płytami betonowymi o wymiarach 0,5x0,5x0,07 m .
Uzbrojenie sieci powinno być oznakowane
tabliczkami informacyjnymi
umieszczanymi na słupkach betonowych lub ogrodzeniach
przy
trasie
wodociągu .
Sieć wodociągową naleŜy poddać próbie ciśnieniowej zgodnie z warunkami
technicznymi COBRTI
INSTAL, na
ciśnienie
1,0 MPa. Wyniki prób
szczelności odcinka jak i całego przewodu powinny być ujęte w protokołach
podpisanych przez przedstawicieli wykonawcy, nadzoru inwestycyjnego i
uŜytkownika.
Po uzyskaniu pozytywnych wyników próby szczelności naleŜy przewód poddać
płukaniu uŜywając w tym celu czystej wody wodociągowej. Prędkość przepływu
wody w przewodzie powinna umoŜliwić usunięcie wszystkich zanieczyszczeń
mechanicznych występujących w przewodzie. Woda po zakończeniu płukania
powinna być poddana badaniom bakteriologicznym w jednostce badawczej do
tego
upowaŜnionej. Jeśli wyniki badań wskazują na potrzebę dezynfekcji
przewodu, proces ten
powinien być przeprowadzony przy uŜyciu roztworu
PODCHLORYNU SODU w czasie 24 godzin przy stęŜeniu 2‰ wolego chloru w
wodzie. Po zakończeniu dezynfekcji i spuszczeniu wody z przewodu naleŜy
ponownie go wypłukać.Wyniki badań i dopuszczenie do poboru wody muszą być
udokumentowane protokołem
sporządzonym przez jednostkę badawczą i
stanowią integralną część dokumentacji powykonawczej
Wszystkie materiały uŜyte do budowy powinny posiadać atesty i aprobaty
techniczne dopuszczające do stosowania w budownictwie oraz dopuszczenie
Państwowego Zakładu Higieny do stosowania
przy budowie rurociągów dla
wody przeznaczonej do picia .
6. Przyłącza wodociągowe .
Przyłącza wodociągowe będą wykonywane przez osoby zainteresowane wg
oddzielnie opracowanych projektów przyłączy wodociągowych.
7.SkrzyŜowanie rurociągów z istniejącym uzbrojeniem .
Na trasie projektowanej sieci wodociągowej występują skrzyŜowania z
istniejącym uzbrojeniem podziemnym :
-kablami energetycznymi ;
-kablami telefonicznymi TP S.A.;
- siecią gazową średniego ciśnienia
Wszystkie skrzyŜowania zaznaczono na planach syt. wys. 1:1000.
W miejscach
skrzyŜowań rurociągów
z
istniejącym uzbrojeniem
naleŜy
zachować szczególną ostroŜność przy wykonywaniu robót ziemnych .
W odległości 1,5 m
przed i za istniejącym uzbrojeniem wykopy wykonać
ręcznie . W miejscu skrzyŜowania - na kable telefoniczne i elektryczne naleŜy
nałoŜyć rurę ochronną dwudzielną AROT dn 80-100 mm długości 1 m. Prace
ziemne w pobliŜu urządzeń telekomunikacyjnych naleŜy wykonać pod nadzorem
przedstawiciela TP natomiast w miejscach skrzyŜowań i zbliŜeń projektowanej
sieci wodociągowej z istniejącą siecią gazową
wykonywać pod nadzorem
pracownika Rejonu Dystrybucji Gazu w BełŜycach. Przewody energetyczne
podlegają nadzorowi przez Zakład Energetyczny-Lublin Teren.
8.Przejście rurociagów pod drogami.
Przejścia siecią wodociągową pod drogą krajową nr 19 relacji Lublin-Kraśnik ,
drogą powiatową Radawiec-Radawczyk oraz utwardzonymi drogami gminnymi
naleŜy wykonać metodą przewiertu w rurach PE przewiertowych o
długościach podanych na mapach sytuacyjnych i rysunkach pofili sieci
wodociągowej.Krawędzie wykopu pod przewierty naleŜy zlokalizować poza
pasem drogowym. Zezwolenie na prowadzenie robót w pasie drogowym
naleŜy uzyskać u administratora drogi . Przejścia siecią pod drogami
nieutwardzonymi wykonać przekopem w rurach ochronnych PE200 wg wskazań
na mapach syt.-wys lub profilach sieci wodociągowej.
9.Zbezpieczenie przeciwpoŜarowe .
Do gaszenia poŜaru zaprojektowano na sieci hydranty przeciwpoŜarowe
nadziemne d=80mm , połączone z siecią przez odgałęzienie wykonane
trójnikiem kołnierzowym z zasuwą odcinającą . Hydranty zlokalizowano w
miejscach dostępnych , przy drogach . Z uwagi na kolonijny charakter zabudowy
terenu hydranty projektuje się tam, gdzie istnieje zabudowa.
Wykaz ciśnień w charakterystycznych punktach sieci przy rzędnej ciśnienia
statycznego na sieci wodociągowej 278,00 m npm przed komorą i po redukcji w
komorze redukcyjnej 268,00 m npm.
Nr węzła
Rzędna terenu
w m n.p.m.
Rzędna linii ciśnień
dynamicznego przy
Q=5l/s w m n.p.m.
Ciśnienie w MPa
HP 1
211,50
258,00
0,46
HP 2
216,00
258,00
0,42
HP 3
215,50
257,00
0,41
HP4
214,50
257,00
0,42
HP5
215,00
252,00
0,37
HP6
215,50
250,00
0,34
HP7
214,00
253,00
0,39
HP8
213,00
252,00
0,39
HP9
210,50
250,00
0,39
HP10
210,30
249,00
0,38
HP11
209,50
246,00
0,36
HP12
211,50
249,00
0,37
HP13
211,50
248,00
0,36
HP14
212,00
245,00
0,33
Obliczenia hydrauliczne sieci wodociągowej przeprowadzono dla rozbioru
p.poŜarowego , który jest większy od rozbioru gospodarczego .
Obliczeń dokonano w nawiązaniu do istniejących średnic i przepływów przy
załoŜeniu , Ŝe podczas poŜaru rozbiór gospodarczy ustaje
Na całej długości sieci wodociągowej zapewnione jest ciśnienie p.poŜarowe,
zgodnie z Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia
24 lipca 2009 r. w sprawie przeciwpoŜarowego zaopatrzenia w wodę oraz dróg
poŜarowych.
10.Warunki geochetniczne.
Teren , na którym projektuje się budowę sieci wodociągowej jest równinny.
Rzędne terenu kształtują się na poziomie 209,50-216,00 m npm Głębokość
posadowienia rurociągów wynosi
min. 1,70 do max 2,3 m poniŜej poziomu
terenu.
W podłoŜu terenu projektowanego wodociągu występują następujące kategorie
gruntów , które stwierdzono na podstawie wcześniej wykonywanych wykopów :
Grunt kat. I i II – w górnej warstwie, zawierający grunty próchnicze oraz piaski
średniozagęszczone, sięgające do głębokości 30 - 50 cm
Grunt kat. III / IV - zawierający pyły , gliny i piaski gliniaste , zalegający do
głębokości 2,3 m poniŜej .p.t.
Woda gruntowa na terenie prowadzonych robót nie występuje na głębokości
prowadzonych robót.
Wnioski
Na terenie projektowanego wodociągu występują warunki gruntowo-wodne ,
pozwalające na bezpośrednie posadowienie rurociągów .
11. Roboty ziemne i warunki wykonania i odbioru robót.
Roboty ziemne na sieci wodociągowej naleŜy w 95 % wykonać mechanicznie
oraz 5 %
w sposób ręczny jako
wykop wąskoprzestrzenny umocniony
szalunkiem – np. wypraskami,. Po ułoŜeniu przewód naleŜy poddać próbie
szczelności ,na ciśnienie 1,0 Mpa. Przewód naleŜy zasypywać
ziemią nie
zawierającą kamieni . Zasypkę wykonywać warstwami o grubości 40 cm .
Przy realizacji sieci i przyłączy wodociągowych obowiązują “Warunki
techniczne wykonania i odbioru robót budowlano – montaŜowych COBRTI
INSTAL Warszawa, oraz przepisy BHP .
12.Stan prawny .
Sieć wodociągowa i przyłącza przebiega przez grunty stanowiące własność
prywatną oraz Gminy Niedrzwica DuŜa i Zarządu Dróg Powiatowych. W celu
uzyskania pozwolenia na budowę naleŜy uzyskać zgody na umiejscowienie
projektowanych rurociągów od właścicieli działek.
13. Uwagi końcowe .
• Na 7 dni przed rozpoczęciem robót powiadomić wszystkich właścicieli
urządzeń podziemnych, zgodnie z opinią ZUDP oraz eksploatatora wodociągu
,
• Wcinka do istniejącego wodociągu oraz próby ciśnieniowe wskazane jest aby
odbywały się z udziałem eksploatatora wodociągu.
• Trasę sieci wodociągowej naleŜy wytyczyć geodezyjnie, a wykonany
wodociąg przed zasypaniem podlega zainwentaryzowaniu
przez uprawnionego geodetę .
• Wykonany wodociąg podlega odbiorowi końcowemu przy udziale
eksploatatora, inwestora i wykonawcy .
INFORMACJA DOTYCZĄCA PLANU BEZPIECZEŃSTWA
I OCHRONY ZDROWIA
Dla inwestycji p.n. : Sieć wodociągowa dla miejscowości
Trojaczkowice
Inwestor : Gmina Niedrzwica DuŜa
Biuro sporządzające informację BIOZ: Proinstal s.c. ZP-UB Lublin
Sporządził:
czerwiec 2012
CZĘŚĆ OPISOWA
niniejszą informację opracowano dla potrzeb sporządzenia planu bezpieczeństwa i
ochrony zdrowia podczas realizacji zadania pn. : Sieć wodociągowa dla
miejscowości Trojaczkowice.
1.Podstawa opracowania
1. Projekt budowlano-wykonawczy sieci wodociągowej .
2. Uzgodnienia z instytucjami posiadającymi infrastrukturę techniczną na
terenie objętym budową w/w sieci wodociągowej za pośrednictwem ZUDP
przy Starostwie Powiatu Lubelskiego.
2. Zakres robót dla całego zamierzenia oraz kolejność realizacji
poszczególnych obiektów.
Opracowana dokumentacja budowlana przewiduje wykonanie sieci
wodociągowej z rur PVC 110 mm na ciśnienie 1,0 MPa o łącznej długości
3366 m –(w tym przejście prze drogę krajową nr 19 na odcinku A-B 145m)
Roboty realizowane będą w kolejności :
wytyczenie trasy wykonywanych rurociągów,
roboty ziemne -wykonanie wykopów obustronnie umocnionych szalunkiem,
usuwanie karpiny po ściętych drzewach przydroŜnych,
ułoŜenie rur w gotowych wykopach,
wykonanie studni redukcyjno-pomiarowej
wykonanie przewiertu kontrolowanego pod drogą krajową i innych
przewiertów pod drogami utwardzonymi.
wykonanie włączenia do istniejącej sieci wodociągowej;
próby ciśnieniowe;
zasypanie wykopów z zagęszczeniem.
3. Wykaz istniejących obiektów budowlanych.
Na terenie projektowanej sieci wodociągowej istnieje zabudowa luźna
kolonijna wdłuŜ drogi powiatowej oraz bardziej zwarta wzdłuŜ istniejących dróg
gminnych.
4. Elementy zagospodarowania działki lub terenu , które mogą stwarzać
zagroŜenia bezpieczeństwa i zdrowia ludzi.
Największe zagroŜenia występuje przy skrzyŜowaniach z istniejącym uzbrojeniem
tj. siecią gazową sredniego ciśnienia, oraz kablami energetycznymi na terenie
budowy. Wykopy w obrębie skrzyŜowań z istniejącym uzbrojeniem powinny być
wykonywane z naleŜytą ostroŜnością i właściwym zabezpieczeniem. Z uwagi na
moŜliwość wystąpienia uzbrojenia podziemnego nie wykazanego na mapie
syt.wys. 1:1000 przed przystąpieniem do wykonywania robót ziemnych niezbędny
jest wywiad z uŜytkownikami (właścicielami) terenu objętego pracami.
5. Wskazanie dotyczące przewidywanych zagroŜeń występujących , podczas
realizacji robót robót budowlanych , określające skalę i rodzaje zagroŜeń
oraz miejsce ich wystąpienia
Podczas realizacji robót największe zagroŜenie stwarzają dla ludzi wykopy
o głębokości do 2,30 m ulegające dość często zasypaniu poprzez obsuwające się
skarpy.Wykopy wąskoprzestrzenne naleŜy na bieŜąco szalować.
Jako szalunki proponuje się uŜyć wyprasek z nastawnymi rozporami lub bali
drewnianych sosnowych 12-14 cm kl II i desek 32 mm rozporami z Ŝerdzi 10-12
cm. Podczas wykonywania robót istnieje moŜliwość przy niemiejętnym
wykonywaniu robót doprowadzeniu do wybuchu gazu w wypadku przerwania
rurociągów gazowych lub poraŜenia prądem. Podczas wykonywania przewiertów
naleŜy uwaŜać na maszyny uŜywane do rozładunków oraz urządzeń
ciśnieniowych. Dotyczy to Ŝurawi oraz spręŜarek i pompowni podwyŜszających
ciśnienie powietrza, oleju lub bentonitu.
Na trasie wodociągu występują kolizje z innym podziemnym uzbrojeniem tj.
kablami telefonicznymi. Kontakt z tymi kablami nie jest niebezpieczny, lecz
wykopy w obrębie tych kabli mogą być niebezpieczne z uwagi na ich wcześniejsze
zruszenie. Roboty ziemne przy skrzyŜowaniu rurociągu z tym uzbrojeniem naleŜy
wykonywać ręcznie. Podczas montaŜu studni redukcyjno-pomiarowej naleŜy
zwracać uwagę aby nie zostać przygniecionym ustawianymi kręgami lub pokrywą
studzienną.Czas i miejsce wystąpienia zagroŜeń jest to okres i obszar prowadzenia
robót.
6. Wskazanie sposobu prowadzenia instruktaŜu pracowników przed
przystąpieniem do realizacji robót szczególnie niebezpiecznych.
Wykonawca robót przed przystąpieniem do ich realizacji winien opracować
plan bezpieczeństwa i ochrony zdrowia zgodnie Rozporządzeniem Ministra
Infrastruktury z dn. 23 czerwca 2003 r Dz. Ust. 120 z 2003 r.
Pracownicy powinni być zapoznani z dokumentacją budowlaną a tym samym z
zakresem wykonywanych robót i terenem budowy, warunkami niebezpiecznymi i
w wypadku ich wystąpienia z zasadami przeciwdziałania , powiadamiania o
zagroŜeniu. Pracownicy powinni być przeszkoleni z zakresu BHP przy pracach
budowlanych z udziałem robót ziemnych. Ponadto załoga powinna być tak
dobrana aby w składzie był zawsze pracownik doświadczony.
7. Wskazania środków technicznych i organizacyjnych , zapobiegających
niebezpieczeństwom wynikającym z wykonywania robót budowlanych w
strefach szczególnego zagroŜenia zdrowia lub w ich sąsiedztwie , w tym
zapewniających bezpieczną i sprawną komunikację, umoŜliwiającą szybką
ewakuację na wypadek poŜaru, awarii i innych zagroŜeń.
Prowadzenie wykopów pod rurociągi wymaga :
wygrodzenia i zabezpieczenia w wypadku pozostawiania wykopów na
okres dłuŜszy niŜ dzień roboczy ;
materiały budowlane łatwopalne składować w miejscach zabezpieczonych
przed dostępem osób trzecich;
nie naleŜy dopuszczać do uŜycia materiałów szkodliwych dla otoczenia;
chronić istniejące instalacje nadziemne i podziemne , będące własnością
prywatną i publiczną .
nie dopuszczać do wykonywania prac przez personel nie przeszkolony, w
warunkach szkodliwych, niebezpiecznych dla zdrowia,
przy wykonywaniu robót ziemnych zabezpieczyć przejścia dla pieszych;
pracownicy pracujący w wykopach winni mieć moŜliwość ich dogodnego
opuszczania i wchodzenia za pomocą drabinek
W celu zapobieŜenia niebezpieczeństwu naleŜy stosować się do wskazań wg
punktów powyŜej opracowanej informacji bioz . Przy pracach związanych z
kontaktem z prądem naleŜy uŜywać ubiorów ochronnych takich jak rękawice
gumowe, buty gumowe. Sprzęt uŜywany przy pracach ziemnych i montaŜowych
winien być sprawny technicznie dotyczy to koparek, spychaczy, samochodów,
urządzeń przeciskowych, Ŝurawia i innego sprzętu.
