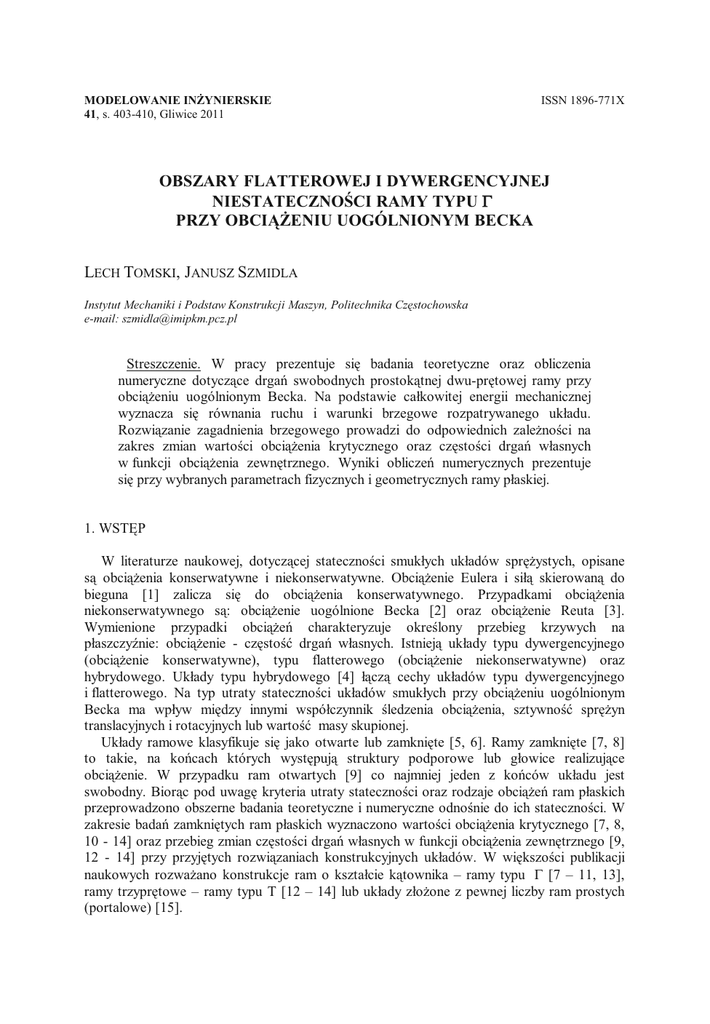

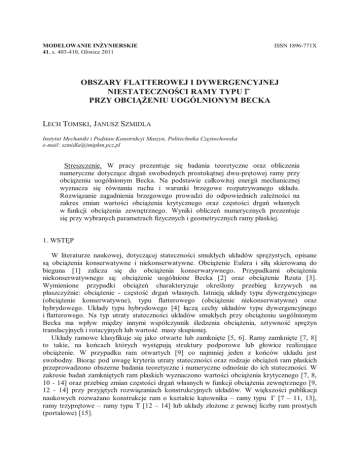

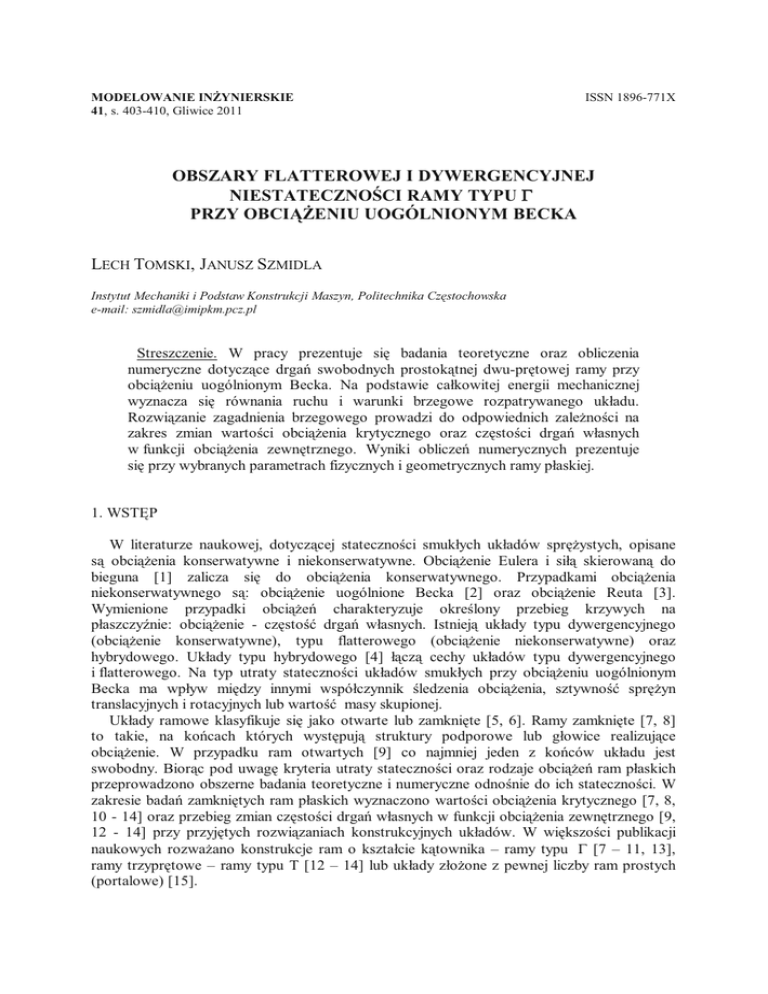

MODELOWANIE INŻYNIERSKIE
41, s. 403-410, Gliwice 2011
ISSN 1896-771X
OBSZARY FLATTEROWEJ I DYWERGENCYJNEJ
NIESTATECZNOŚCI RAMY TYPU Γ
PRZY OBCIĄŻENIU UOGÓLNIONYM BECKA
LECH TOMSKI, JANUSZ SZMIDLA
Instytut Mechaniki i Podstaw Konstrukcji Maszyn, Politechnika Częstochowska
e-mail: [email protected]
Streszczenie. W pracy prezentuje się badania teoretyczne oraz obliczenia
numeryczne dotyczące drgań swobodnych prostokątnej dwu-prętowej ramy przy
obciążeniu uogólnionym Becka. Na podstawie całkowitej energii mechanicznej
wyznacza się równania ruchu i warunki brzegowe rozpatrywanego układu.
Rozwiązanie zagadnienia brzegowego prowadzi do odpowiednich zależności na
zakres zmian wartości obciążenia krytycznego oraz częstości drgań własnych
w funkcji obciążenia zewnętrznego. Wyniki obliczeń numerycznych prezentuje
się przy wybranych parametrach fizycznych i geometrycznych ramy płaskiej.
1. WSTĘP
W literaturze naukowej, dotyczącej stateczności smukłych układów sprężystych, opisane
są obciążenia konserwatywne i niekonserwatywne. Obciążenie Eulera i siłą skierowaną do
bieguna [1] zalicza się do obciążenia konserwatywnego. Przypadkami obciążenia
niekonserwatywnego są: obciążenie uogólnione Becka [2] oraz obciążenie Reuta [3].
Wymienione przypadki obciążeń charakteryzuje określony przebieg krzywych na
płaszczyźnie: obciążenie - częstość drgań własnych. Istnieją układy typu dywergencyjnego
(obciążenie konserwatywne), typu flatterowego (obciążenie niekonserwatywne) oraz
hybrydowego. Układy typu hybrydowego [4] łączą cechy układów typu dywergencyjnego
i flatterowego. Na typ utraty stateczności układów smukłych przy obciążeniu uogólnionym
Becka ma wpływ między innymi współczynnik śledzenia obciążenia, sztywność sprężyn
translacyjnych i rotacyjnych lub wartość masy skupionej.
Układy ramowe klasyfikuje się jako otwarte lub zamknięte [5, 6]. Ramy zamknięte [7, 8]
to takie, na końcach których występują struktury podporowe lub głowice realizujące
obciążenie. W przypadku ram otwartych [9] co najmniej jeden z końców układu jest
swobodny. Biorąc pod uwagę kryteria utraty stateczności oraz rodzaje obciążeń ram płaskich
przeprowadzono obszerne badania teoretyczne i numeryczne odnośnie do ich stateczności. W
zakresie badań zamkniętych ram płaskich wyznaczono wartości obciążenia krytycznego [7, 8,
10 - 14] oraz przebieg zmian częstości drgań własnych w funkcji obciążenia zewnętrznego [9,
12 - 14] przy przyjętych rozwiązaniach konstrukcyjnych układów. W większości publikacji
naukowych rozważano konstrukcje ram o kształcie kątownika – ramy typu Γ [7 – 11, 13],
ramy trzyprętowe – ramy typu T [12 – 14] lub układy złożone z pewnej liczby ram prostych
(portalowe) [15].
404
L. TOMSKI, J. SZMIDLA
W niniejszej pracy rozwiązano zagadnienie stateczności i drgań własnych dwu-prętowej
zamkniętej ramy płaskiej typu Γ, poddanej obciążeniu uogólnionemu Becka. Na podstawie
zasady Hamiltona, wyznaczono równania ruchu i warunki brzegowe, niezbędne do
rozwiązania zagadnienia brzegowego. Uwzględniając przyjęte parametry geometryczne oraz
fizyczne układu, w tym współczynnika śledzenia obciążenia zewnętrznego ramy płaskiej,
przedstawiono wyniki obliczeń teoretycznych i numerycznych. Podano zakres wartości
obciążenia krytycznego oraz przebieg zmian częstości drgań własnych w funkcji obciążenia
zewnętrznego. Analizowano wpływ współczynnika asymetrii sztywności na zginanie słupa
i rygla ramy oraz współczynnika śledzenia na obszary niestateczności dywergencyjnej
i flatterowej układu.
2. MODEL FIZYCZNY, ENERGIA MECHANICZNA UKŁADU
Na rys.1 przedstawiono sposób obciążenia oraz sposób zamocowania rozpatrywanego
układu typu Γ. Rama składa się dwóch prętów o sztywnościach na zginanie (EJ1), (EJ2) oraz
masy przypadającej na jednostkę długości (ρA1), (ρA2). Rygiel ramy o sztywności na zginanie
oraz słup ramy o sztywności na zginanie (EJ1) zamocowane są w sposób sztywny.
Rys. 1. Model fizyczny ramy płaskiej przy obciążeniu uogólnionym Becka
Pręty układu (słup i rygiel) połączono w ten sposób, że kąty ugięcia obu członów ramy są
sobie równe. Rygiel ramy ma dodatkowo możliwość przemieszczenia w kierunku
wzdłużnym. W przypadku rozważanego obciążenia uogólnionego Becka, słup ramy
obciążony jest siłą skupioną P, której kierunek działania przechodzi przez punkt
połączenia słupa i rygla. Kierunek działania obciążenia zewnętrznego opisano
współczynnikiem śledzenia obciążenia η w odniesieniu do kąta ugięcia końca słupa ramy
(η∈〈0,1〉).
Energia kinetyczna T, rozważanej ramy płaskiej, jest sumą energii kinetycznej
poszczególnych jej prętów :
OBSZARY FLATTEROWEJ I DYWERGENCYJNEJ NIESTATECZNOŚCI RAMY TYPU Γ PRZY … 405
2
T = ∑
(ρAi ) l ⎡ ∂Wi (xi , t )⎤ 2 dx
i
i =1
∫⎢
0⎣
2
⎥⎦
∂t
(1)
i
W zapisie energii potencjalnej V uwzględnia się sprężystość zginania poszczególnych prętów
układu oraz kierunek działania obciążenia zewnętrznego:
(EJ i ) l ⎡ ∂ 2Wi (xi , t )⎤
2
V = ∑
∫⎢
⎢
0⎣
2
i =1
2
P l1 ⎡ ∂W1 (x1 , t )⎤
dx1
⎥ dxi − ∫ ⎢
2 0 ⎣ ∂x1 ⎥⎦
⎦⎥
i
∂xi2
2
(2)
Biorąc pod uwagę niepotencjalną składową obciążenia określonego współczynnikiem
śledzenia η (por. rys.1) wyznacza się dodatkowo zależność opisującą pracę sił
niezachowawczych L w rozważanym układzie:
L = − Pη
3.
SFORMUŁOWANIE
BRZEGOWE
∂W1 (x1 , t )
∂x1
x1 = l1
ZAGADNIENIA,
W1 (l1 , t )
(3)
RÓWNANIA
RUCHU,
WARUNKI
Zagadnienie brzegowe formułuje się na podstawie kinetycznego kryterium stateczności.
Bierze się od uwagę zasadę Hamiltona, która w odniesieniu do układów niekonserwatywnch
jest wyrażona wzorem:
t2
δ ∫ (T − V + L )dt = 0
(4)
t1
Geometryczne warunki brzegowe i warunki ciągłości rozpatrywanej ramy płaskiej są
następujące:
∂W2 ( x 2 , t )
∂W1 ( x1 , t )
=
= 0,
W1 (0, t ) = W2 (0, t ) =
(5a÷d)
∂x1
∂x 2
x =0
x =0
1
∂W1 (x1 , t )
∂x1
x1 = l1
2
∂W2 (x2 , t )
=
∂x 2
x2 =l2
(5e)
Podstawiając związki (1), (2), (3) do zasady Hamiltona (4), po uprzednim wykorzystaniu
odpowiednich warunków brzegowych (5a÷e), otrzymano:
- równania ruchu
(EJ 1 ) ∂
W1 (x1 , t )
4
∂x14
(EJ 2 ) ∂
+P
∂ 2W1 (x1 , t )
W2 (x 2 , t )
4
∂x 24
∂x12
+ (ρA2 )
+ (ρA1 )
∂ 2W1 (x1 , t )
∂ 2W2 (x 2 , t )
∂t 2
∂t 2
= 0,
- warunki brzegowe w punkcie połączenia słupa i rygla ramy:
=0
(6a,b)
406
L. TOMSKI, J. SZMIDLA
∂ 3W1 (x1 , t )
x1 = l1
∂x13
∂ 2W1 (x1 , t )
∂x12
P (1 − η ) ∂W1 (x1 , t )
+
(EJ1 )
∂x1
x1 = l1
+μ
∂ 2W2 (x 2 , t )
x1 = l1
−
x2 = l2
∂x22
= 0,
m ∂ 2W1 (x1 , t )
=0
(EJ1 ) ∂t 2
∂ 3W2 ( x2 , t )
∂x 23
x2 =l2
(7a÷c)
= 0,
przy czym współczynnik asymetrii sztywności na zginanie μ pomiędzy ryglem a słupem ramy
płaskiej wyrażono związkiem:
μ=
(EJ 2 )
(EJ1 )
(8)
4. WYNIKI OBLICZEŃ NUMERYCZNYCH
Biorąc pod uwagę przyjęty model matematyczny, wykonano obliczenia numeryczne
dotyczące stateczności i drgań swobodnych rozważanego układu. Na podstawie równań ruchu
(6a,b) oraz warunków brzegowych (5a÷e), (7a÷c) rozwiązano zagadnienie brzegowe
uwzględniając statyczne i kinetyczne kryterium stateczności układu [16, 17]. Wyprowadzono
równanie przestępne na wartość obciążenia krytycznego przy zmianie współczynnika
śledzenia w zakresie η∈〈0, 0.5〉 oraz równanie przestępne na częstość drgań własnych ω w
pełnym zakresie rozpatrywanego w pracy współczynnika śledzenia η∈〈0, 1〉. Zagadnienie
rozwiązano przy wykorzystaniu algorytmów numerycznych dostępnych w środowisku C++.
Analizowano wpływ współczynnika śledzenia obciążenia η w zakresie η∈〈0,1〉 i
współczynnika asymetrii sztywności na zginanie μ na typ utraty stateczności ramy płaskiej.
Rys. 2. Zmiana krytycznego parametru obciążenia λc w funkcji wartości
współczynnika asymetrii sztywności na zginanie μ.
W obliczeniach uwzględniono stałą sztywność na zginanie (EJ1) słupa ramy oraz stałą,
równą długość l1, l2 elementów składowych układu (ϕ=l2/l1=1) Zmianę wartości
współczynnika μ uzyskano, przyjmując zmienną sztywność na zginanie (EJ2) rygla ramy.
OBSZARY FLATTEROWEJ I DYWERGENCYJNEJ NIESTATECZNOŚCI RAMY TYPU Γ PRZY … 407
Wyznaczone zakresy zmian wartości częstości drgań własnych ω w funkcji obciążenia
zewnętrznego P, wartości obciążenia krytycznego Pkr wyrażono we współrzędnych
bezwymiarowych:
(ρA1 )ω 2l14
P l2
P l12
(9a÷c)
λc = kr 1 , λ =
Ω =
,
(EJ1 )
(EJ1 )
(EJ1 )
Na rys. 2 zaprezentowano zakres zmian obciążenia krytycznego ramy płaskiej w funkcji
zmiany wartości współczynnika asymetrii sztywności na zginanie μ przy wybranych
wartościach współczynnika śledzenia obciążenia η. W zakresie zmiany współczynnika
śledzenia obciążenia η ∈ 〈0, 0.5) rozpatrywany układ traci stateczność na skutek wyboczenia
słupa ramy (D - niestateczność dywergencyjna), niezależnie od sztywności jej rygla (EJ2).
Przy wartościach współczynnika η ∈ (0.5, 1〉 oraz wartościach współczynnika asymetrii
sztywności na zginanie μ ∈ (0, μgr) utrata stateczności ramy płaskiej następuje w wyniku
rosnących amplitud drgań oscylacyjnych (F- niestateczność flatterowa). Przy μ =μgr ma
miejsce „przeskok” z niestateczności flatterowej na dywergencyjną (F – D), co charakteryzuje
układy hybrydowe. W pozostałym zakresie współczynnika μ (μ >μgr) ma miejsce
niestateczność dywergencyjna. Sztywność na zginanie rygla ramy (EJ2) nie ma wpływu na
wartość obciążenia krytycznego ramy płaskiej przy współczynniku śledzenia η = 0.5.
Rys. 3. Zmiana krytycznego parametru obciążenia λc w funkcji wartości
współczynnika asymetrii sztywności na zginanie μ ∈ (0, 0.5〉.
Dodatkowo wykazano (rys.2, rys.3), że współczynnik asymetrii sztywności na zginanie μ ma
wpływ na charakter flatterowej utraty stateczności układu. O wartości i charakterze zmian
obciążenia krytycznego decyduje przebieg zmian częstotliwości drgań własnych w funkcji
obciążenia zewnętrznego co przedstawiono na rys. 4a-c, 5a-c W przypadku niestateczności
dywergencyjnej (D) przejście ze stanu statecznego w niestateczny zachodzi gdy krzywa
podstawowej częstości drgań własnych (Ω 1) przecina oś rzędnych w punkcie Ω 1 = 0,
odpowiadającemu obciążeniu wyboczeniowemu (rys.4a, rys.5c). W zakresie niestateczności
flatterowej (F) utrata stateczności układu występuje gdy Ω i=Ω i+1 (i=1, 2). Przy
rozpatrywanym w pracy zakresie zmian współczynnika asymetrii sztywności na zginanie μ w
zakresie μ ∈ (0, μ’gr) zjawisko niestateczności flatterowej (F) zachodzi pomiędzy drugą (Ω 2) i
trzecią
408
L. TOMSKI, J. SZMIDLA
Rys. 4a-c. Krzywe na płaszczyźnie: parametr obciążenia λc- parametr częstości drgań
własnych Ω przy μ = 0.116.
Rys. 5a-c. Krzywe na płaszczyźnie: parametr obciążenia λc- parametr częstości drgań
własnych Ω przy η = 1.
(Ω 3 ) częstością drgań własnych (F(Ω 2-Ω 3)), co przedstawiono na rys.4c, rys.5a. Przy
współczynniku μ ∈ (μ’gr, μgr) zjawisko flatteru ma miejsce natomiast przy warunku Ω 1 = Ω 2
OBSZARY FLATTEROWEJ I DYWERGENCYJNEJ NIESTATECZNOŚCI RAMY TYPU Γ PRZY … 409
(F(Ω 1-Ω 2)) – (rys.4a, rys.5b). Charakter zmian flatterowej siły krytycznej Pkr przedstawiono
na rys.2, rys.3 – linie: (8a÷11a.), (7b÷11b).
Na podstawie przeprowadzonych symulacji numerycznych wyznaczono również przebiegi
zmian częstości drgań własnych w funkcji obciążenia zewnętrznego, które charakteryzują
układ typu hybrydowego (rys.4a – linia (5), rys. 5c- linia (1)). Przykładowy przebieg zmian
wartości własnych, przy którym zjawisko niestateczności flatterowej występuje jednocześnie
przy pierwszej i drugiej (F(Ω 1-Ω 2)) oraz drugiej i trzeciej (F(Ω 2-Ω 3)) częstości drgań
własnych zaprezentowano na rys. 4b.
Rys. 6. Obszar dywergencyjnej i flatterowej utraty stateczności w funkcji
współczynnika śledzenia η oraz współczynnika asymetrii sztywności na zginanie μ.
Przeprowadzone badania teoretyczne i numeryczne umożliwiły wyznaczenie obszarów
dywergencyjnej (D) i flatterowej (F) niestateczności ramy płaskiej poddanej obciążeniu
uogólnionemu Becka (rys. 6) przy przyjętym zakresie zmian wartości współczynnika
śledzenia obciążenia η oraz asymetrii sztywności na zginanie pomiędzy ryglem a słupem
układu. Wykazano, że przy odpowiednim doborze współczynnika asymetrii sztywności na
zginanie rozpatrywana rama płaska jest układem typu dywergencyjnego, w całym zakresie
przyjętych w obliczeniach wartości współczynnika śledzenia obciążenia η ∈ 〈0, 1〉.
Praca wykonana w ramach Badań Statutowych BS – 1-101/302/99/P oraz grantu nr
N N501 117236 finansowanego przez Ministerstwo Nauki i Szkolnictwa Wyższego.
