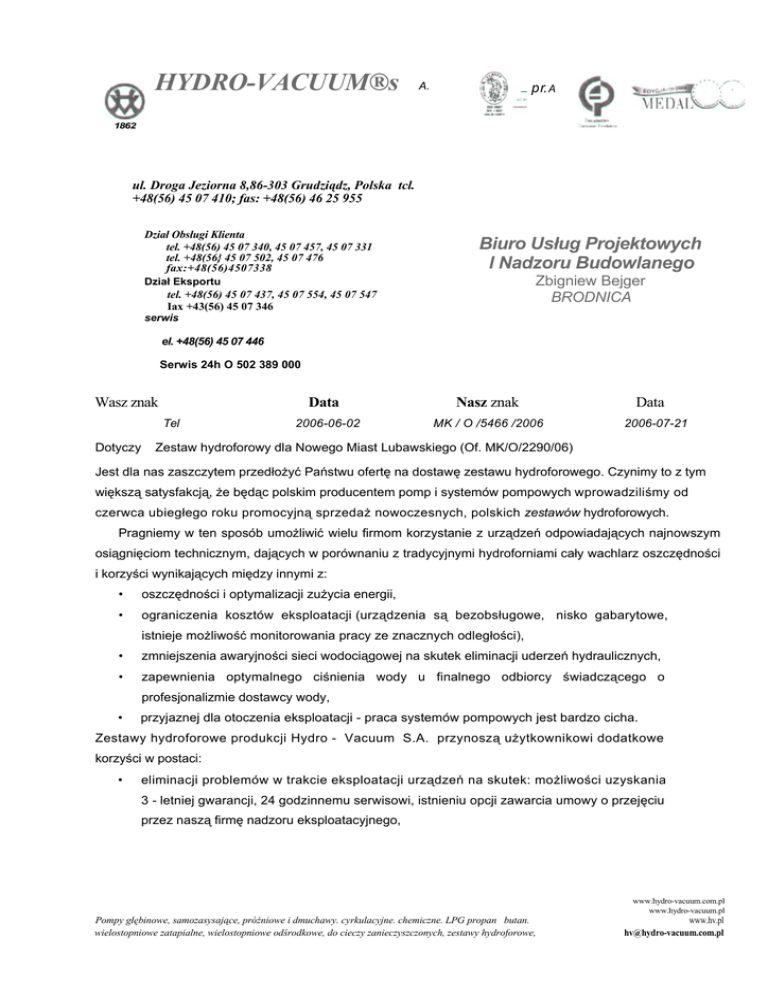

Zestaw hydroforowy dla Nowego Miast Lubawskiego (Of. MK/O/2290/06)
Jest dla nas zaszczytem przedłożyć Państwu ofertę na dostawę zestawu hydroforowego. Czynimy to z tym
większą satysfakcją, że będąc polskim producentem pomp i systemów pompowych wprowadziliśmy od
czerwca ubiegłego roku promocyjną sprzedaż nowoczesnych, polskich zestawów hydroforowych.
Pragniemy w ten sposób umożliwić wielu firmom korzystanie z urządzeń odpowiadających najnowszym
osiągnięciom technicznym, dających w porównaniu z tradycyjnymi hydroforniami cały wachlarz oszczędności
i korzyści wynikających między innymi z:
•
oszczędności i optymalizacji zużycia energii,
•
ograniczenia kosztów eksploatacji (urządzenia są bezobsługowe, nisko gabarytowe,
istnieje możliwość monitorowania pracy ze znacznych odległości),
•
zmniejszenia awaryjności sieci wodociągowej na skutek eliminacji uderzeń hydraulicznych,
•
zapewnienia optymalnego ciśnienia wody u finalnego odbiorcy świadczącego o
profesjonalizmie dostawcy wody,
•
przyjaznej dla otoczenia eksploatacji - praca systemów pompowych jest bardzo cicha.
Zestawy hydroforowe produkcji Hydro - Vacuum S.A. przynoszą użytkownikowi dodatkowe
korzyści w postaci:
•
eliminacji problemów w trakcie eksploatacji urządzeń na skutek: możliwości uzyskania
3 - letniej gwarancji, 24 godzinnemu serwisowi, istnieniu opcji zawarcia umowy o przejęciu
przez naszą firmę nadzoru eksploatacyjnego,
Pompy głębinowe, samozasysające, próżniowe i dmuchawy. cyrkulacyjne. chemiczne. LPG propan butan.
wielostopniowe zatapialne, wielostopniowe odśrodkowe, do cieczy zanieczyszczonych, zestawy hydroforowe,
www.hydro-vacuum.com.pl
www.hydro-vacuum.pl
www.hv.pl
[email protected]
•
komfortu i ekonomiczności eksploatacji - nasze urządzenia charakteryzuje bardzo niska
awaryjność, części zamienne są łatwo osiągalne, a ich koszt stosunkowo niski, stosowane
w agregatach silniki są powszechnie dostępnymi, standardowymi silnikami kołnierzowymi,
a wysoką jakość naszej produkcji potwierdzają posiadane przez firmę certyfikaty ISO
9001, ISO 14001, OHSAS 18001,
•
naszych konstruktorów i doradców będących do dyspozycji klientów, którzy w sposób
zindywidualizowany
rozwiązują
problemy
przyszłych
użytkowników,
dobierając
odpowiednie urządzenie do lokalnych warunków. Bardzo sprawną działalność w tym
zakresie umożliwia fakt, że zestawy są naszą polską konstrukcją opartą o pompy
skonstruowane i produkowane również w Hydro - Vacuum S.A,
•
pewność/ wieloletniego dostępu do części zamiennych i obsługi technicznej po
przystępnych cenach, gdyż jesteśmy ciągle rozwijającą się polską firmą produkującą
pompy już od 70-u lat i mającą ugruntowaną pozycję na rynku.
Jesteśmy przekonani, że wprowadzone obecnie atrakcyjne ceny pozwolą państwu na optymalne decyzje w
zakresie zakupów zestawów hydroforowych produkcji Hydro - Vacuum S.A. Gwarantujemy, że decyzje o
zakupach naszych produktów przyniosą państwu wielo-płaszczyznowe korzyści: dziś -niskie ceny, w
przyszłości - korzystną eksploatację. Możliwość zaliczenia państwa do grona naszych klientów będzie dla
nas dużym splendorem.
ZOSTAŃ UŻYTKOWNIKIEM NOWOCZESNEGO, POLSKIEGO PRODUKTU
Oferta składa się z dwóch części:
część techniczna
część handlowa
Pompy głębinowe, samozasysające. próżniowe i dmuchawy. cyrkulacyjne. chemiczne. LPG propan butan.
wielostopniowe zatapialne, wielostopniowe odśrodkowe, do cieczy zanieczyszczonych, zestawy hydroforowe,
www.hydro-vacuum.com.pl
www.hydro-vacuum.pl
www.hv.pl
[email protected]
CZĘŚĆ TECHNICZNA
1. Parametry pracy.
Wydajności:
QMAx=120m3/h QM , N = 20m 3 /h
Podnoszenie:
∆H = 55 - 60 mH2o Napływ ze
zbiornika.
2. Dobór zestawu.
Na podstawie powyższego
ZHA.4.03.6.1300.4
Zestaw zbudowany jest z sześciu agregatów typu OPA.4.03 które są połączone w układzie równoległym,
kolektorami ssawnym i tłocznym, za pośrednictwem armatury zwrotnej i odcinającej.
3. Opis i zakres dostawy.
W skład oferowanego zestawu wchodzą następujące elementy:
Agregaty pompowe.
Stosowane w zestawach agregaty OPA to pionowe, wielostopniowe pompy odśrodkowe napędzane silnikiem
indukcyjnym, kołnierzowym (forma kołnierza IMV 1 lub IMV 18).
Dane dotyczące mocy agregatów zastosowanych w proponowanych zestawach:
moc zainstalowana: 6 x 6,00 kW,
moc pobrana maksymalna: 6 x 5,60 kW,
Konstrukcja nośna. l opcja
Wykonana jest z kształtowników stalowych zabezpieczona antykorozyjnie powłoka cynkowa. Kształt
konstrukcji nośnej jest ściśle związany z usytuowaniem szafy sterowniczej. Konstrukcja nośna ustawiona
jest na wibroizolatorach eliminujących konieczność specjalnego fundamentowania zestawu
- wystarczy płaska posadzka.
Pompy głębinowe, samozasysające, próżniowe i dmuchawy. cyrkulacyjne. chemiczne. LPG propan butan.
wielostopniowe zatapialne, wielostopniowe odśrodkowe, do cieczy zanieczyszczonych, zestawy hydroforowe,
www.hydro-vacuum.com.pl
www.hydro-vacuum.pl
www.hv.pl
[email protected]
II opcja
Wykonana jest z kształtowników ze stali nierdzewnej. Kształt konstrukcji nośnej jest ściśle związany z
usytuowaniem szafy sterowniczej. Konstrukcja nośna ustawiona jest na wibroizolatorach eliminujących
konieczność specjalnego fundamentowania zestawu - wystarczy płaska posadzka. Kolektory i kompensatory.
Kolektor tłoczny: DN150 Kolektor
napływowy: DN200
I opcja
Kolektory spinają poszczególne agregaty po stronie napływowej i tłocznej. Wykonane są jako konstrukcja
spawana z rur i kołnierzy stalowych ocynkowanych. Kolektory wyposażone są w kompensatory drgań, które
umożliwiają niwelację „odchyłek" wymiarowych przyłączy instalacji, oraz zabezpieczają instalację przed
wzajemnym przenoszeniem się drgań.
II opcja
Kolektory spinają poszczególne agregaty po stronie napływowej i tłocznej. Wykonane są jako konstrukcja
spawana z rur i kołnierzy ze stali nierdzewnej. Kolektory wyposażone są w kompensatory drgań, które
umożliwiają niwelację „odchyłek" wymiarowych przyłączy instalacji, oraz zabezpieczają instalację przed
wzajemnym przenoszeniem się drgań.
Sterowanie nadążne.
Jako najbardziej racjonalny sposób regulacji zestawu przyjęto sterowanie nadążne, realizowane za
pośrednictwem przemiennika częstotliwości.
Jednostką zarządzająca jest mikroprocesorowy regulator RP-2001 (prod. ENEL Gliwice), będzie on realizował
następujące funkcje:
utrzymywanie ciśnienia na określonym poziomie niezależnie od aktualnego rozbioru,
zabezpieczenie przed suchobiegiem,
bilansowanie czasu pracy poszczególnych agregatów (wydłużenie żywotności zestawu jako całości
- równomierne zużycie poszczególnych agregatów),
każda z pomp uruchamiana jest za pośrednictwem przemiennika częstotliwości, w związku z
czym zmiany ciśnienia w instalacji następują łagodnie i bezuderzeniowo, co ma wpływ na
wydłużenie żywotności instalacji (brak udarów hydraulicznych) i pomp (brak udarów
mechanicznych).
szafa sterownicza wyposażona jest w gniazdo w standardzie RS-232, umożliwiająca odczyt
danych przez komputer klasy PC oraz przesył danych za pomocą modemu telefonicznego,
w przypadku awarii przemiennika układ automatycznie przechodzi w tryb pracy kaskadowej,
istnieje możliwość sterowania ręcznego,
układ zapewnia pełne zabezpieczenie elektryczne (przeciążenia, odpad fazy, itp...),
Pompy głębinowe, samozasysające, próżniowe i dmuchawy. cyrkulacyjne. chemiczne. LPG propan butan.
wielostopniowe zatapialne, wielostopniowe odśrodkowe, do cieczy zanieczyszczonych, zestawy hydroforowe,
www.hydro-vacuum.com.pl
www.hydro-vacuum.pl
www.hv.pl
[email protected]
Wyprowadzenie płyty głównej RP-2001 na drzwi szafy sterującej umożliwia korygowanie nastaw w trakcie
pracy zestawu.
Szafa sterownicza.
Szafa sterownicza o stopniu ochrony IP 54 (w proponowanym rozwiązaniu) znajduje się poza
konstrukcja zestawu i może być zainstalowana na ścianie obiektu lub w centrali sterowniczej. Istnieje
możliwość usytuowania szafy sterowniczej bezpośrednio przy zestawie. Szafa wyposażona jest w
wyłącznik główny umieszczony w ścianie bocznej. Za pomocą wyświetlacza możliwe jest
obserwowanie ciśnienia po stronie ssawnej i tłocznej oraz kontrola ciśnień zadanych. Stany pracy i awarii
oraz informacja o trybie pracy (ręczny / automatyczny) realizowana będzie przez kontrolki umieszczone na
drzwiach szafy i płyty głównej regulatora.
Przetwornik ciśnienia.
W proponowanym zestawie zastosowano przetwornik ciśnienia typu AS na kolektorze tłocznym.
Przetwornik cechuje zwarta i mocna konstrukcja zapewniająca dużą trwałość i odporność na
uszkodzenia mechaniczne. Elementem pomiarowym jest monolityczna struktura krzemowa, co
zapewnia dobrą stabilność i niezawodność w trakcie eksploatacji.
Manometry.
Ciśnieniomierz (w wersji wstrząsoodpornej) ogólnego przeznaczenia do pomiaru ciśnienia cieczy w
klasie 2,5% zainstalowany na kolektorach zestawu.
Manometr typu: CW.2.05 / 100 / R / 2,5 / 0-1 MPa / bez wyposażenia / gliceryna / M20 x 1,5 (prod. KFM
Włocławek).
Zabezpieczenie przed suchobiegiem.
W proponowanym zestawie jako zabezpieczenie przed suchobiegiem zastosowano układ CSU.
Zabezpieczenie przed przekroczeniem ciśnień dopuszczalnych.
Na kolektorze tłocznym zainstalowany będzie łącznik ciśnieniowy LCA, który wyłączy zestaw w
przypadku przekroczenia ciśnienia dopuszczalnego (np. 0,75 MPa).
Zabezpieczenia zanikowe.
Zespół pompowy jest zabezpieczony przed:
- zanikiem lub obniżeniem napięcia zasilania (-15%) i asymetrią,
- nadmiernym wzrostem napięcia zasilania (10%),
- zwarciem doziemnym,
- przeciążeniem silnika,
Pompy głębinowe, samozasysające, próżniowe i dmuchawy. cyrkulacyjne. chemiczne. LPG propan butan.
wielostopniowe zatapialne, wielostopniowe odśrodkowe, do cieczy zanieczyszczonych, zestawy hydroforowe,
www.hydro-vacuum.com.pl
www.hydro-vacuum.pl
www.hv.pl
[email protected]
Po ustąpieniu zjawiska odpadu lub zaniku fez zestaw w trybie automatycznym powróci do
normalnego stanu pracy.
Zabezpieczenia zestawu hydroforowego spełniają wymagania obowiązujących przepisów - w tym
zakresie - producenta jak i Polskich Norm.
Po zainstalowaniu zestawu zostanie przekazany komplet schematów elektrycznych.
4. Uwagi dotyczące instalacji ZHA.
miejsce zainstalowania ZHA powinno spełniać wymagania odpowiednich norm i przepisów,
temperatura w pomieszczeniu powinna mieścić się w granicach +5°C * +40°C, pomieszczenie powinno
posiadać instalację wentylacyjną umożliwiającą jednokrotną wymianę powietrza w ciągu godziny
i o wymiarach umożliwiających swobodny dostęp do jego poszczególnych elementów,
5. Załączniki.
rysunek gabarytowy zestawu ZHA
charakterystyka zestawu ZHA
6. Oferta obejmuje również:
*
*
*
*
*
*
*
*
dowóz zestawu do miejsca zainstalowania
podłączenie przewodów zasilających pomiędzy pompami a szafą sterowniczą
podłączenie przewodów sygnałowych z przetwornika ciśnienia i czujnika lustra wody,
parametryzacja regulatora RP-2001 (zgodnie z wymaganiami klienta),
rozruch zestawu,
próba szczelności,
szkolenie obsługi i osób odpowiedzialnych za obiekt
korygowanie nastaw zestawu po kilku godzinach pracy
7. Gwarancja
24 - miesięczna gwarancja licząc od protokolarnego przekazania do eksploatacji z możliwością jej
wydłużenia do 36 miesięcy, pod warunkiem zlecenia jednego płatnego przeglądu przed
upływem 24 miesięcy eksploatacji,
24 - godzinny serwis.
Warunkiem udzielenia 24 miesięcznej gwarancji jest
uruchomienie zestawu przez „H-V" S.A. najpóźniej
w ciągu 6-ciu miesięcy od daty zakupu.
Serwis firmowy nie wykonuje prac o charakterze budowlno-montażowym.
W przypadku wątpliwości lub pytań - proszę o kontakt
Konstruktor Specjalista
Doradca Techniczny
Jskub Franczak
teT. (56) 45-07-527
fax (56)45-07-338
j.franczak @hv.pl
601155269
