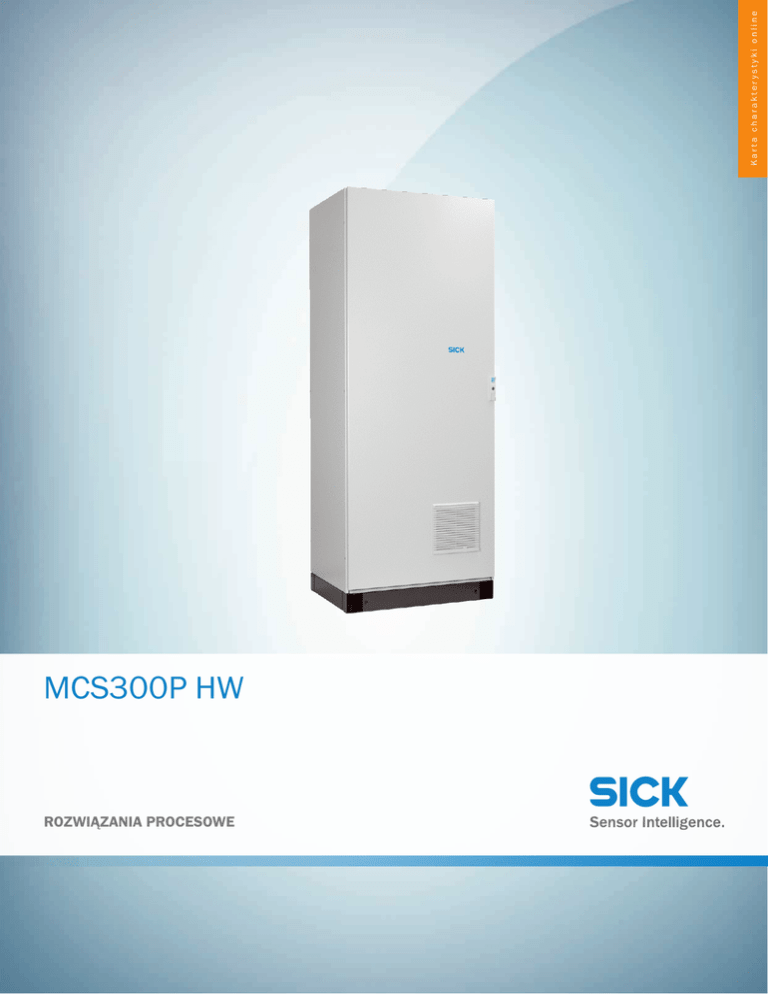

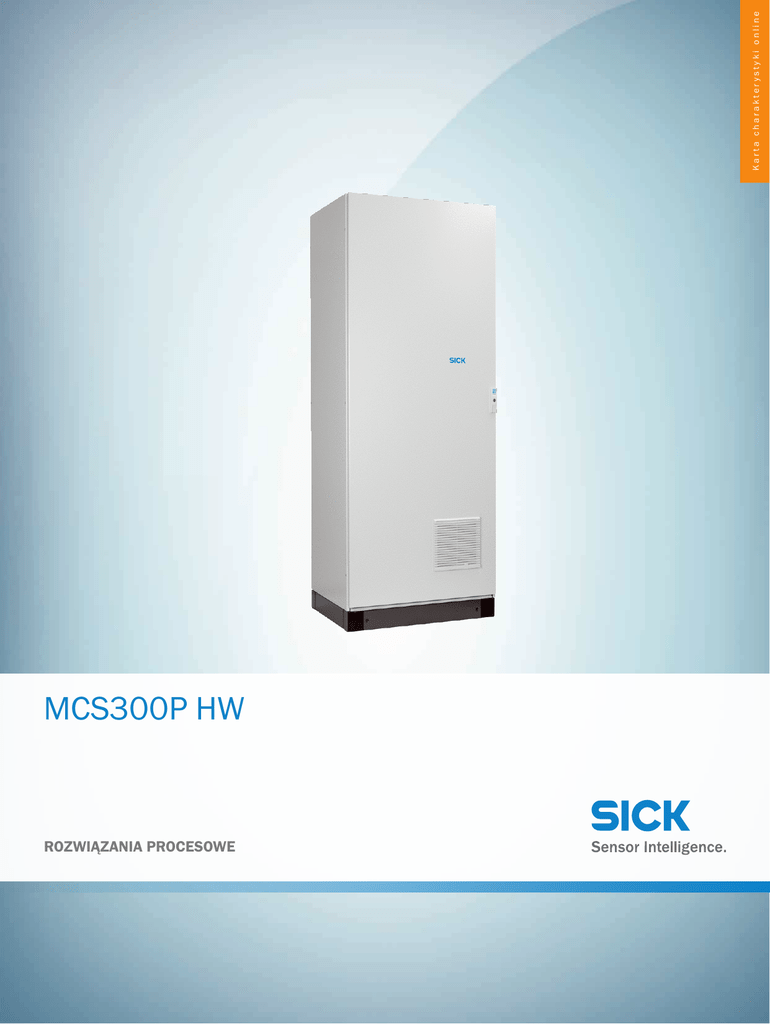

Karta katalogowa

Karta charakterystyki online
MCS300P HW
ROZWIĄZANIA PROCESOWE
MCS300P HW
ROZWIĄZANIA PROCESOWE
A
B
C
D
E
F
H
I
J
K
L
M
N
O
P
Q
R
S
T
Informacje do zamówienia
Typ
Nr artykułu
MCS300P HW
Na zapytanie
Dokładne specyfikacje urządzenia i parametry produktu mogą się różnić i zależą od danego zastosowania i specyfikacji użytkownika.
W wyborze właściwej konfiguracji urządzenia pomoże Państwu nasz regionalny przedstawiciel handlowy.
więcej wersji urządzeń i akcesoriów
www.sick.com/MCS300P_HW
Opis produktu
MCS300P HW jest ekstrakcyjnym systemem analitycznym do pomiarów gazów w wysokich temperaturach. Rejestruje składniki aktywne w podczerwieni lub w świetle widzialnym, ze zmiennymi zakresami pomiarowymi do monitorowania i regulacji procesów spalania oraz instalacji oczyszczania spalin. Dzięki podgrzewanym komponentom systemu unika się spadków temperatury poniżej
punktu rosy dla wody i kwasów. Skutkiem są niskie nakłady na konserwację, wysoka niezawodność i długotrwała stabilność systemu, również w trudnych, ciężkich warunkach eksploatacji. Dzięki
automatycznemu urządzeniu kalibrującemu, innowacyjnej koncepcji obsługi i nowoczesnym protokołom komunikacyjnym MCS300P HW można szybko i łatwo włączyć w lokalny system sterowania procesem.
W skrócie
• Symultaniczny pomiar maks. 6 składników i O2
• Monitorowanie strumienia i rejestracja ciśnienia gazu mierzonego
• Temperatura komponentów systemu do 220°C
• Automatyczne przełączenie do 8 punktów pomiarowych (opcja)
• Automatyczna regulacja punktu zerowego i punktu odniesienia
• Zintegrowane urządzenie kalibrujące bez gazu wzorcowego (opcja)
• Zaawansowana obsługa za pośrednictwem komputera i oprogramowania SOPAS ET
• Elastyczny system modułowy I/O
Korzyści dla użytkownika
• Niedroga, automatyczna kalibracja bez gazów wzorcowych
• Łatwy monitoring zdalny i zdalna konserwacja dzięki podłączeniu do istniejących sieci
• Automatyczne sterowanie kompletnym systemem pomiarów i poboru
• Nie wymaga dużych nakładów na konserwację, niezawodny dzięki pomiarom na gorąco
• W zestawieniu z sondą probierczą SCP3000 możliwe zastosowanie również do pomiarów w warunkach silnego zapylenia i w wysokich temperaturach
• Krótki czas reakcji dzięki wysokiemu natężeniu przepływu gazów
2
ROZWIĄZANIA DO ANALIZ | SICK
Karta charakterystyki online | 2016-06-29 15:53:54
Informacje mogą ulec zmianie bez powiadomienia
MCS300P HW
ROZWIĄZANIA PROCESOWE
Zakresy stosowania
• Monitorowanie instalacji oczyszczania spalin w spalarniach odpadów i osadów pościekowych
• Kontrola płuczki w instalacjach oczyszczania spalin, do regulacji dozowania
• Pomiar bezpośrednio na wlocie pieca obrotowego w przemyśle cementowym
Szczegółowe dane techniczne
System
Wielkości pomiarowe
CO, CO2, HCl, H2O, NH3, NO, NO2, N2O, SO2, O2
Metody pomiarowe
Korelacja filtrów interferencyjnych, Korelacja filtrów gazu, Czujnik na bazie dwutlenku cyrkonu
Przepływ gazu
150 l/h ... 800 l/h
Zakresy pomiarowe
CO 0 ... 800 ppm / 0 ... 5 Vol.-%
CO2 0 ... 20 Vol.-% / 0 ... 100 Vol.-%
HCl 0 ... 700 ppm / 0 ... 12.000 ppm
H2O 0 ... 1 Vol.-% / 0 ... 60 Vol.-%
NH3 0 ... 550 ppm / 0 ... 5.000 ppm
NO 0 ... 750 ppm / 0 ... 15.000 ppm
NO2 0 ... 500 ppm / 0 ... 4.000 ppm
N2O 0 ... 500 ppm / 0 ... 7.500 ppm
O2 0 ... 1 Vol.-% / 0 ... 21 Vol.-%
SO2 0 ... 200 ppm / 0 ... 10 Vol.-%
Inne zakresy pomiarowe i składniki na zapytanie
2 zakresy pomiarowe dla każdego składnika
Czas odpowiedzi (t90)
≤ 150 s
Zależnie od typu i długości przewodu gazu mierzonego
Dryft punktu zerowego
IR: < 2 % wartości końcowej zakresu pomiarowego na tydzień
Granica detekcji
≤ 2 % wartości końcowej zakresu pomiarowego
Temperatura procesu
≤ +1.300 °C
Zależnie od sondy probierczej
Temperatura mierzonego gazu
≤ +220 °C
Ciśnienie procesu
800 hPa ... 1.200 hPa
Temperatura otoczenia
+5 °C ... +35 °C
Zmienność temperatury maks. ± 10 C/h
Z urządzeniem chłodzącym: +5 °C ... +45 °C
Zmienność temperatury maks. ±10°C/h; inne temperatury na zapytanie
Wilgotność otoczenia
≤ 80 %
Bez kondensacji
Bezpieczeństwo elektryczne
CE
Stopień ochrony
IP 43
Wykonania z konwerterem NOx (opcja)
Wyjścia analogowe
2 Wyjścia:
0/4 ... 22 mA, 500 Ω
Z separacją galwaniczną; dodatkowe wyjścia przy zastosowaniu modułów I/O (opcja)
Wejścia analogowe
2 Wejścia:
0/4 ... 22 mA, 100 Ω
Z separacją galwaniczną; dodatkowe wejścia przy zastosowaniu modułów I/O (opcja)
2016-06-29 15:53:54 | Karta charakterystyki online

Informacje
mogą ulec zmianie bez powiadomienia
ROZWIĄZANIA DO ANALIZ | SICK
3
MCS300P HW
ROZWIĄZANIA PROCESOWE
A
B
C
D
E
F
H
I
J
K
L
M
N
O
P
Q
R
S
T
Wyjścia dwustanowe
3 styki bezpotencjałowe:
Dodatkowe wyjścia przy zastosowaniu modułów I/O
2 Przekaźnik mocy:
Z separacją galwaniczną; dodatkowe wyjścia przy zastosowaniu modułów I/O (opcja)
Wejścia dwustanowe
2 styki bezpotencjałowe:
Dodatkowe wejścia przy zastosowaniu modułów I/O
Interfejsy i protokoły sieci przemysłowej
Ethernet Modbus TCP
Ethernet OPC
Ethernet SOPAS ET
Wskazanie
Wyświetlacz LCD
Diody stanu LED: „Zasilanie”, „Konserwacja” i „Zakłócenie”
Wprowadzanie
Przyciski funkcyjne
Obsługa
Przez moduł obsługowy w analizatorze
Dwa poziomy obsługi, jeden chroniony hasłem
Programy do sterowania systemem właściwe dla danego zastosowania
Przy użyciu oprogramowania SOPAS ET
Wersja
Szafa z blachy stalowej
Wymiary (szer. x wys. x głęb.)
800 mm x 2.100 mm x 600 mm
Masa
≤ 300 kg
Funkcje korekcji
Kompensacja czułości skrośnej do 6 wielkości zakłócających
Wewnętrzny zespół kalibrujący (opcja)
Funkcje kontroli
Automatyczny cykl kontroli punktu zerowego i punktu odniesienia
4
ROZWIĄZANIA DO ANALIZ | SICK
Karta charakterystyki online | 2016-06-29 15:53:54
Informacje mogą ulec zmianie bez powiadomienia
MCS300P HW
ROZWIĄZANIA PROCESOWE
Rysunek wymiarowy (Wymiary w mm)
2100 (82.68)
2160 (85.04)
System MCS300P HW
600 (23.62)
2016-06-29 15:53:54 | Karta charakterystyki online

Informacje
mogą ulec zmianie bez powiadomienia
800 (31.50)
550 (21.65)
ROZWIĄZANIA DO ANALIZ | SICK
5
