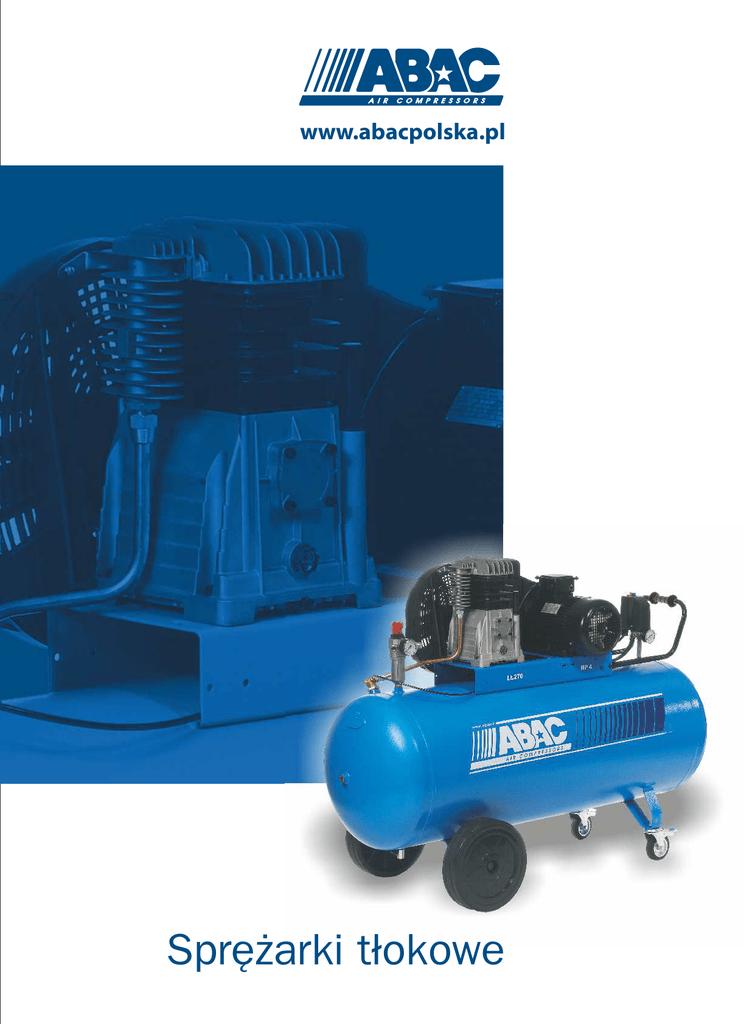

Sprężarki tłokowe - ftp.spaw

www.abacpolska.pl
Sprężarki tłokowe
Sprężarki tłokowe jednostopniowe
www.abacpolska.pl
Sprężarki tłokowe ABAC
Zalety sprężarek tłokowych ABAC:
— wolnoobrotowe bloki przemysłowe produkowane w 100%
Sprężarki tłokowe ABAC to najwyższej jakości produkt, który
jest wynikiem wieloletnich doświadczeń w branży profesjonalnych i przemysłowych urządzeń sprężonego powietrza.
Sprężarki te są całkowicie zbudowane we Włoszech i zostały
specjalnie zaprojektowane jako idealne narzędzia pracy dla
profesjonalistów, rzemieślników i małych przedsiębiorstw.
Dzięki dbałości o szczegóły i wyjątkowym rozwiązaniom
technicznym, sprężarki spełniają wymagania użytkowników
końcowych i są łatwe w użyciu. Sprężarki ABAC to trwałe
połączenie mocy ze skutecznością działania typową dla tej
marki.
na terenie Unii Europejskiej,
— wydajny układ chłodzenia pompy sprężarkowej (niższa
temperatura sprężonego powietrza, dłuższa żywotność
kompresora),
— powiększony karter (więcej oleju, lepsze chłodzenie i smarowanie, dłuższa żywotność),
— technologia produkcji pomp sprężarkowych oparta na
technologii produkcji w przemyśle motoryzacyjnym,
— łatwa kontrola poziomu oleju,
— łatwy dostęp do części zamiennych przez 20 lat od
momentu wyprodukowania maszyny.
SPRĘŻ ARKA TŁOKOWA
B2800/50 CM2
Moc silnika
Wydajność (na ssaniu)
Ilość cylindrów
Stopnie sprężania
Prędkość obrotowa pompy
Ciśnienie maksymalne
Pojemność zbiornika
Napięcie zasilania
Wymiary
Waga
Nr katalogowy
2,0 KM / 1,5 kW
254 l. / min.
2
1
1250 obr. / min.
10 bar
50 l.
230 V / 50 Hz / 1F
870 x 370 x 780 mm
55 kg
4116017417
WYPRODUKOWANO NA TERENIE UNII EUROPEJSKIEJ
SPRĘŻ ARKA TŁOKOWA
B2800/100 CM2
Moc silnika
Wydajność (na ssaniu)
Ilość cylindrów
Stopnie sprężania
Prędkość obrotowa pompy
Ciśnienie maksymalne
Pojemność zbiornika
Napięcie zasilania
Wymiary
Waga
Nr katalogowy
2,0 KM / 1,5 kW
254 l. / min.
2
1
1250 obr. / min.
10 bar
100 l.
230 V / 50 Hz / 1F
1000 x 410 x 820 mm
67 kg
4116017600
WYPRODUKOWANO NA TERENIE UNII EUROPEJSKIEJ
2
Dostawca zastrzega sobie możliwość wprowadzania zmian bez wcześniejszej zapowiedzi
Sprężarki tłokowe jednostopniowe
www.abacpolska.pl
Cylindry pomp sprężarek wykonane są z żeliwa,
chłodnica powietrza doładowującego, duże koła
i wytrzymałe osłony wykonane z tworzywa
sztucznego chronią wszystkie części ruchome
i zapewnia lepszą wydajność chłodzenia.
Kulowy zawór spustu kondensatu.
Duże koło napędowe i solidna osłona z tworzywa
sztucznego, która chroni wszystkie części
ruchome i zapewnia poprawę efektywności
chłodzenia.
Gumowe uchwyty, duże koła oraz podwójne koła
podporowe ułatwiają manewrowanie i transport
urządzenia.
SPRĘŻ ARKA TŁOKOWA
B2800B/50 CT3
Moc silnika
Wydajność (na ssaniu)
Ilość cylindrów
Stopnie sprężania
Prędkość obrotowa pompy
Ciśnienie maksymalne
Pojemność zbiornika
Napięcie zasilania
Wymiary
Waga
Nr katalogowy
3,0 KM / 2,2 kW
320 l. / min.
2
1
1570 obr. / min.
10 bar
50 l.
400 V / 50 Hz / 3F
940 x 410 x 800 mm
57 kg
4116017441
WYPRODUKOWANO NA TERENIE UNII EUROPEJSKIEJ
SPRĘŻ ARKA TŁOKOWA
B2800B/100 CM3
Moc silnika
Wydajność (na ssaniu)
Ilość cylindrów
Stopnie sprężania
Prędkość obrotowa pompy
Ciśnienie maksymalne
Pojemność zbiornika
Napięcie zasilania
Wymiary
Waga
Nr katalogowy
3,0 KM / 2,2 kW
320 l. / min.
2
1
1570 obr. / min.
10 bar
100 l.
230 V / 50 Hz / 1F
1000 x 410 x 900 mm
69 kg
4116017620
SPRĘŻ ARKA TŁOKOWA
B2800B/100 CT3
Moc silnika
Wydajność (na ssaniu)
Ilość cylindrów
Stopnie sprężania
Prędkość obrotowa pompy
Ciśnienie maksymalne
Pojemność zbiornika
Napięcie zasilania
Wymiary
Waga
Nr katalogowy
3,0 KM / 2,2 kW
320 l. / min.
2
1
1570 obr. / min.
10 bar
100 l.
400 V / 50 Hz / 3F
1000 x 410 x 900 mm
69 kg
4116017627
WYPRODUKOWANO NA TERENIE UNII EUROPEJSKIEJ
Dostawca zastrzega sobie możliwość wprowadzania zmian bez wcześniejszej zapowiedzi
3
Sprężarki tłokowe jednostopniowe
www.abacpolska.pl
SPRĘŻ ARKA TŁOKOWA
B3800B/100 CM3
Moc silnika
Wydajność (na ssaniu)
Ilość cylindrów
Stopnie sprężania
Prędkość obrotowa pompy
Ciśnienie maksymalne
Pojemność zbiornika
Napięcie zasilania
Wymiary
Waga
Nr katalogowy
3,0 KM / 2,2 kW
387 l. / min.
2
1
1100 obr. / min.
10 bar
100 l.
230 V / 50 Hz / 1F
1000 x 410 x 900 mm
71 kg
4116018701
WYPRODUKOWANO NA TERENIE UNII EUROPEJSKIEJ
SPRĘŻ ARKA TŁOKOWA
B3800B/100 CT3
Moc silnika
Wydajność (na ssaniu)
Ilość cylindrów
Stopnie sprężania
Prędkość obrotowa pompy
Ciśnienie maksymalne
Pojemność zbiornika
Napięcie zasilania
Wymiary
Waga
Nr katalogowy
3,0 KM / 2,2 kW
387 l. / min.
2
1
1100 obr. / min.
10 bar
100 l.
400 V / 50 Hz / 3F
1000 x 410 x 900 mm
71 kg
4116018704
WYPRODUKOWANO NA TERENIE UNII EUROPEJSKIEJ
4
Dostawca zastrzega sobie możliwość wprowadzania zmian bez wcześniejszej zapowiedzi
Sprężarki tłokowe jednostopniowe
www.abacpolska.pl
SPRĘŻ ARKA TŁOKOWA
B3800B/200 CT4
Moc silnika
Wydajność (na ssaniu)
Ilość cylindrów
Stopnie sprężania
Prędkość obrotowa pompy
Ciśnienie maksymalne
Pojemność zbiornika
Napięcie zasilania
Wymiary
Waga
Nr katalogowy
4,0 KM / 3,0 kW
476 l. / min.
2
1
1400 obr. / min.
10 bar
200 l.
400 V / 50 Hz / 3F
1500 x 450 x 960 mm
136 kg
4116018859
WYPRODUKOWANO NA TERENIE UNII EUROPEJSKIEJ
SPRĘŻ ARKA TŁOKOWA
B3800B/270 CT4
Moc silnika
Wydajność (na ssaniu)
Ilość cylindrów
Stopnie sprężania
Prędkość obrotowa pompy
Ciśnienie maksymalne
Pojemność zbiornika
Napięcie zasilania
Wymiary
Waga
Nr katalogowy
4,0 KM / 3,0 kW
476 l. / min.
2
1
1400 obr. / min.
10 bar
270 l.
400 V / 50 Hz / 3F
1530 x 600 x 1160 mm
143 kg
4116018982
WYPRODUKOWANO NA TERENIE UNII EUROPEJSKIEJ
Dostawca zastrzega sobie możliwość wprowadzania zmian bez wcześniejszej zapowiedzi
5
Sprężarki tłokowe dwustopniowe
www.abacpolska.pl
Dwa stopnie sprężania pompy, wykonany z żeliwa
cylinder wpływają na dłuższy okres eksploatacji.
Chłodnica pomiędzy stopniami i wziernik oleju.
Duże koło napędowe i solidna osłona z tworzywa
sztucznego, która chroni wszystkie części ruchome
i zapewnia poprawę efektywności chłodzenia.
Użebrowanie chłodnicy do chłodzenia powietrza
wychodzącego z pompy.
Wyciszony wlot filtra powietrza, łatwy dostęp do
czyszczenia i wymiany jego wkładu.
SPRĘŻ ARKA TŁOKOWA
B4900/200 CT4
Moc silnika
Wydajność (na ssaniu)
Ilość cylindrów
Stopnie sprężania
Prędkość obrotowa pompy
Ciśnienie maksymalne
Pojemność zbiornika
Napięcie zasilania
Wymiary
Waga
Nr katalogowy
4,0 KM / 3,0 kW
514 l. / min.
2
2
1400 obr. / min.
11 bar
200 l.
400 V / 50 Hz / 3F
1500 x 450 x 960 mm
140 kg
4116019571
WYPRODUKOWANO NA TERENIE UNII EUROPEJSKIEJ
SPRĘŻ ARKA TŁOKOWA
B4900/270 CT4
Moc silnika
Wydajność (na ssaniu)
Ilość cylindrów
Stopnie sprężania
Prędkość obrotowa pompy
Ciśnienie maksymalne
Pojemność zbiornika
Napięcie zasilania
Wymiary
Waga
Nr katalogowy
4,0 KM / 3,0 kW
514 l. / min.
2
2
1400 obr. / min.
11 bar
270 l.
400 V / 50 Hz / 3F
1530 x 600 x 1160 mm
147 kg
4116019626
WYPRODUKOWANO NA TERENIE UNII EUROPEJSKIEJ
6
Dostawca zastrzega sobie możliwość wprowadzania zmian bez wcześniejszej zapowiedzi
Sprężarki tłokowe dwustopniowe
www.abacpolska.pl
SPRĘŻ ARKA TŁOKOWA
B5900B/270 CT5,5
Moc silnika
Wydajność (na ssaniu)
Ilość cylindrów
Stopnie sprężania
Prędkość obrotowa pompy
Ciśnienie maksymalne
Pojemność zbiornika
Napięcie zasilania
Wymiary
Waga
Nr katalogowy
5,5 KM / 4,0 kW
653 l. / min.
2
2
1400 obr. / min.
11 bar
270 l.
400 V / 50 Hz / 3F
1575 x 680 x 1150 mm
170 kg
4116019770
WYPRODUKOWANO NA TERENIE UNII EUROPEJSKIEJ
SPRĘŻ ARKA TŁOKOWA
B5900B/500 FT5,5
Moc silnika
Wydajność (na ssaniu)
Ilość cylindrów
Stopnie sprężania
Prędkość obrotowa pompy
Ciśnienie maksymalne
Pojemność zbiornika
Napięcie zasilania
Wymiary
Waga
Nr katalogowy
5,5 KM / 4,0 kW
653 l. / min.
2
2
1400 obr. / min.
11 bar
500 l.
400 V / 50 Hz / 3F
2030 x 670 x 1400 mm
219 kg
4116019812
WYPRODUKOWANO NA TERENIE UNII EUROPEJSKIEJ
Dostawca zastrzega sobie możliwość wprowadzania zmian bez wcześniejszej zapowiedzi
7
Sprężarki tłokowe dwustopniowe
www.abacpolska.pl
SPRĘŻ ARKA TŁOKOWA
B6000/270 CT7,5
Moc silnika
Wydajność (na ssaniu)
Ilość cylindrów
Stopnie sprężania
Prędkość obrotowa pompy
Ciśnienie maksymalne
Pojemność zbiornika
Napięcie zasilania
Wymiary
Waga
Nr katalogowy
7,5 KM / 5,5 kW
827 l. / min.
2
2
1400 obr. / min.
11 bar
270 l.
400 V / 50 Hz / 3F
1520 x 600 x 1250 mm
180 kg
4116020182
WYPRODUKOWANO NA TERENIE UNII EUROPEJSKIEJ
SPRĘŻ ARKA TŁOKOWA
B6000/500 FT7,5
Moc silnika
Wydajność (na ssaniu)
Ilość cylindrów
Stopnie sprężania
Prędkość obrotowa pompy
Ciśnienie maksymalne
Pojemność zbiornika
Napięcie zasilania
Wymiary
Waga
Nr katalogowy
7,5 KM / 5,5 kW
827 l. / min.
2
2
1400 obr. / min.
11 bar
500 l.
400 V / 50 Hz / 3F
2030 x 670 x 1400 mm
260 kg
4116020243
WYPRODUKOWANO NA TERENIE UNII EUROPEJSKIEJ
8
Dostawca zastrzega sobie możliwość wprowadzania zmian bez wcześniejszej zapowiedzi
Sprężarki tłokowe dwustopniowe
www.abacpolska.pl
SPRĘŻ ARKA TŁOKOWA
B7000/500 FT7,5
Moc silnika
Wydajność (na ssaniu)
Ilość cylindrów
Stopnie sprężania
Prędkość obrotowa pompy
Ciśnienie maksymalne
Pojemność zbiornika
Napięcie zasilania
Wymiary
Waga
Nr katalogowy
7,5 KM / 5,5 kW
1023 l. / min.
2
2
1100 obr. / min.
11 bar
500 l.
400 V / 50 Hz / 3F
2030 x 670 x 1400 mm
274 kg
4116020852
WYPRODUKOWANO NA TERENIE UNII EUROPEJSKIEJ
SPRĘŻ ARKA TŁOKOWA
B7000/500 FT10
Moc silnika
Wydajność (na ssaniu)
Ilość cylindrów
Stopnie sprężania
Prędkość obrotowa pompy
Ciśnienie maksymalne
Pojemność zbiornika
Napięcie zasilania
Wymiary
Waga
Nr katalogowy
10,0 KM / 7,5 kW
1210 l. / min.
2
2
1300 obr. / min.
11 bar
500 l.
400 V / 50 Hz / 3F
2030 x 670 x 1400 mm
279 kg
4116020855
WYPRODUKOWANO NA TERENIE UNII EUROPEJSKIEJ
Dostawca zastrzega sobie możliwość wprowadzania zmian bez wcześniejszej zapowiedzi
9
Sprężarki tłokowe dwustopniowe
www.abacpolska.pl
SPRĘŻ ARKA TŁOKOWA PIONOWA
B5900B/270 VT5,5
Moc silnika
Wydajność (na ssaniu)
Ilość cylindrów
Stopnie sprężania
Prędkość obrotowa pompy
Ciśnienie maksymalne
Pojemność zbiornika
Napięcie zasilania
Wymiary
Waga
Nr katalogowy
5,5 KM / 4,0 kW
653 l. / min.
2
2
1400 obr. / min.
11 bar
270 l.
400 V / 50 Hz / 3F
850 x 970 x 2100 mm
210 kg
4116017006
SPRĘŻ ARKA TŁOKOWA PIONOWA
B6000B/270 VT7,5
Moc silnika
Wydajność (na ssaniu)
Ilość cylindrów
Stopnie sprężania
Prędkość obrotowa pompy
Ciśnienie maksymalne
Pojemność zbiornika
Napięcie zasilania
Wymiary
Waga
Nr katalogowy
7,5 KM / 5,5 kW
827 l. / min.
2
2
1400 obr. / min.
11 bar
270 l.
400 V / 50 Hz / 3F
850 x 970 x 2100 mm
242 kg
4116017001
WYPRODUKOWANO NA TERENIE UNII EUROPEJSKIEJ
Zestawienie parametrów sprężarek tłokowych
Model
10
Nr
katalogowy
Moc silnika
[KM/kW]
Wyd. na ssaniu
[l./min.]
Cylindry / st.
sprężania
Prędk. obr. Ciśn. max.
Poj.
[bar]
[obr./min.]
zbiorn. [l.]
Zasilanie
[V/Hz/F]
Wymiary [mm]
Waga [kg]
B2800/50 CM2
4116017417
2,0/1,5
254
2/1
1250
10
50
230/50/1
870x370x780
55
B2800/100 CM2
4116017600
2,0/1,5
254
2/1
1250
10
100
230/50/1
1000x410x820
67
B2800B/50 CT3
4116017441
3,0/2,2
320
2/1
1570
10
50
400/50/3
940x410x800
57
B2800B/100 CM3 4116017620
3,0/2,2
320
2/1
1570
10
100
230/50/1
1000x410x900
69
B2800B/100 CT3
4116017627
3,0/2,2
320
2/1
1570
10
100
400/50/3
1000x410x900
69
B3800B/100 CM3 4116018701
3,0/2,2
387
2/1
1100
10
100
230/50/1
1000x410x900
71
B3800B/100 CT3
4116018704
3,0/2,2
387
2/1
1100
10
100
400/50/3
1000x410x900
71
B3800B/200 CT4
4116018859
4,0/3,0
476
2/1
1400
10
200
400/50/3
1500x450x960
136
B3800B/270 CT4
4116018982
4,0/3,0
476
2/1
1400
10
270
400/50/3
1530x600x1160
143
B4900/200 CT4
4116019571
4,0/3,0
514
2/2
1400
11
200
400/50/3
1500x450x960
140
B4900/270 CT4
4116019626
4,0/3,0
514
2/2
1400
11
270
400/50/3
1530x600x1160
147
B5900B/270 CT5,5 4116019770
5,5/4,0
653
2/2
1400
11
270
400/50/3
1575x680x1150
170
B5900B/500 FT5,5 4116019812
5,5/4,0
653
2/2
1400
11
500
400/50/3
2030x670x1400
219
B6000/270 CT7,5
4116020182
7,5/5,5
827
2/2
1400
11
270
400/50/3
1520x600x1250
180
B6000/500 FT7,5
4116020243
7,5/5,5
827
2/2
1400
11
500
400/50/3
2030x760x1400
260
B7000/500 FT7,5
4116020852
7,5/5,5
1023
2/2
1100
11
500
400/50/3
2030x670x1400
274
B7000/500 FT10
4116020855
10,0/7,5
1210
2/2
1300
11
500
400/50/3
2030x670x1400
279
B5900B/270 VT5,5 4116017006
5,5/4,0
653
2/2
1400
11
270
400/50/3
850x970x2100
210
B6000B/270 VT7,5 4116017001
7,5/5,5
827
2/2
1400
11
270
400/50/3
850x970x2100
242
Dostawca zastrzega sobie możliwość wprowadzania zmian bez wcześniejszej zapowiedzi
Pompy sprężarkowe jednostopniowe
www.abacpolska.pl
powiększona chłodnica na wyjściu
(wyższa jakość sprężonego powietrza)
chłodnica międzystopniowa
(lepsze chłodzenie,
dłuższa żywotność pompy)
2 stopnie
sprężania
żeliwny cylinder
Wszystkie pompy sprężarkowe ABAC projektowane i produkowane w fabrykach ABAC,
są wynikiem zaawansowanej technologii oraz ponad 50-letniego doświadczenia.
Dzięki temu produkty ABAC charakter yzują się niezrównaną wydajnością,
niezawodnością i długim okresem eksploatacji poprzez korzystanie z najnowszych
technologii i wysokiej jakości materiałów, w tym komponentów o niskim współczynniku
tarcia. Duże skrzynie korbowe, żeliwne cylindry, elementy bloków z odlewu
aluminiowego umożliwiają efektywne rozpraszanie ciepła. Nierdzewne zawory
wpływają na trwałość urządzeń. Ś cisła kontrola jakości jest stosowana na wszystkich
etapach produkcji. Wyprodukowane pompy podlegają rygorystycznym próbom
końcowym. Są to unikalne cechy, które pozwoliły stać się firmie ABAC niekwestionowanym liderem w tej dziedzinie.
POMPA SPRĘŻ ARKOWA B2800
POMPA SPRĘŻ ARKOWA B2800B
POMPA SPRĘŻ ARKOWA B3800B
Moc silnika
Wydajność (na ssaniu)
Ilość cylindrów
Stopnie sprężania
Prędkość obrotowa pompy
Ciśnienie maksymalne
Nr katalogowy
Moc silnika
Moc silnika
2,0 KM / 1,5 kW
254 l. / min.
2
1
1250 obr. / min.
10 bar
4116090245
WYPRODUKOWANO NA TERENIE UNII EUROPEJSKIEJ
Wydajność (na ssaniu)
Ilość cylindrów
Stopnie sprężania
Prędkość obrotowa pompy
Ciśnienie maksymalne
Nr katalogowy
2,0 KM / 1,5 kW
3,0 KM / 2,2 kW
254 l. / min.
320 l. / min.
2
1
1250 obr. / min.
1570 obr. / min.
10 bar
4116090246
Wydajność (na ssaniu)
Ilość cylindrów
Stopnie sprężania
Prędkość obrotowa pompy
Ciśnienie maksymalne
Nr katalogowy
3,0 KM / 2,2 kW
4,0 KM / 3,0 kW
387 l. / min.
476 l. / min.
2
1
1100 obr. / min.
1400 obr. / min.
10 bar
4116090084
Pompy sprężarkowe dwustopniowe
www.abacpolska.pl
POMPA SPRĘŻ ARKOWA B4900
Moc silnika
Wydajność (na ssaniu)
Ilość cylindrów
Stopnie sprężania
Prędkość obrotowa pompy
Ciśnienie maksymalne
Nr katalogowy
4,0 KM / 3,0 kW
514 l. / min.
2
2
1400 obr. / min.
11 bar
4116090007
POMPA SPRĘŻ ARKOWA B5900B
Moc silnika
Wydajność (na ssaniu)
Ilość cylindrów
Stopnie sprężania
Prędkość obrotowa pompy
Ciśnienie maksymalne
Nr katalogowy
5,5 KM / 4,0 kW
653 l. / min.
2
2
1400 obr. / min.
11 bar
4116090252
POMPA SPRĘŻ ARKOWA B6000
POMPA SPRĘŻ ARKOWA B7000
Moc silnika
Moc silnika
Wydajność (na ssaniu)
Ilość cylindrów
Stopnie sprężania
Prędkość obrotowa pompy
Ciśnienie maksymalne
Nr katalogowy
5,5 KM / 4,0 kW
7,5 KM / 5,5 kW
660 l. / min.
827 l. / min.
2
2
1100 obr. / min.
1400 obr. / min.
11 bar
4116090254
Wydajność (na ssaniu)
Ilość cylindrów
Stopnie sprężania
Prędkość obrotowa pompy
Ciśnienie maksymalne
Nr katalogowy
7,5 KM / 5,5 kW
10,0 KM / 7,5 kW
1023 l. / min.
1210 l. / min.
2
2
1100 obr. / min.
1300 obr. / min.
11 bar
4116090261
WYPRODUKOWANO NA TERENIE UNII EUROPEJSKIEJ
Dostawca zastrzega sobie możliwość wprowadzania zmian bez wcześniejszej zapowiedzi
11
www.abacpolska.pl
Dealer:
