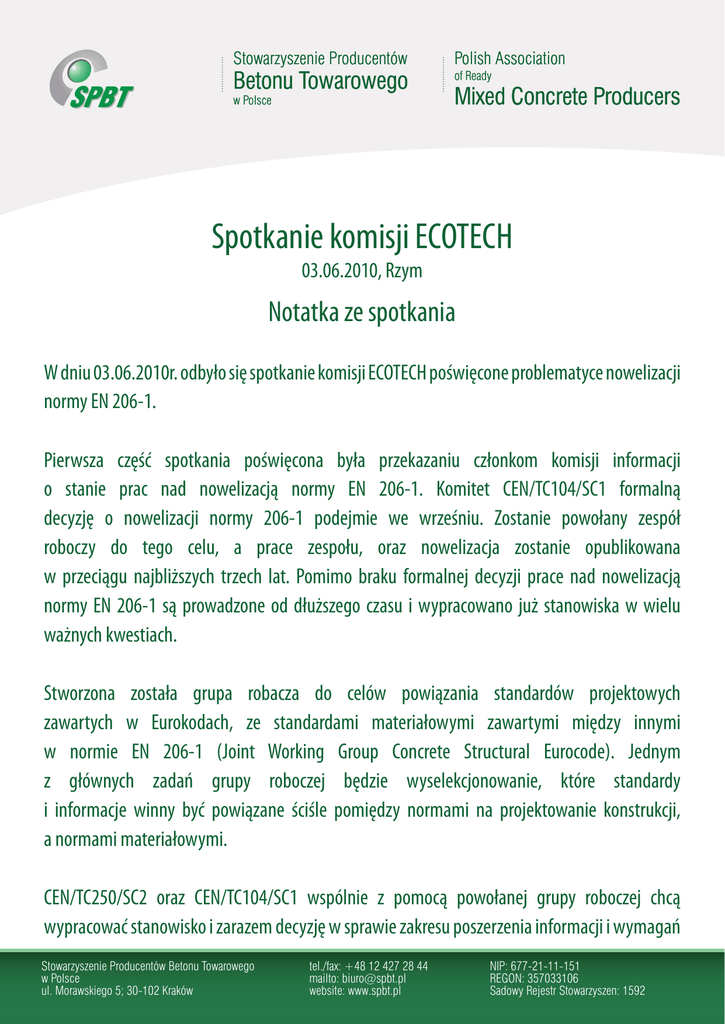

Spotkanie komisji ECOTECH
03.06.2010, Rzym
Notatka ze spotkania
W dniu 03.06.2010r. odbyło się spotkanie komisji ECOTECH poświęcone problematyce nowelizacji
normy EN 206-1.
Pierwsza część spotkania poświęcona była przekazaniu członkom komisji informacji
o stanie prac nad nowelizacją normy EN 206-1. Komitet CEN/TC104/SC1 formalną
decyzję o nowelizacji normy 206-1 podejmie we wrześniu. Zostanie powołany zespół
roboczy do tego celu, a prace zespołu, oraz nowelizacja zostanie opublikowana
w przeciągu najbliższych trzech lat. Pomimo braku formalnej decyzji prace nad nowelizacją
normy EN 206-1 są prowadzone od dłuższego czasu i wypracowano już stanowiska w wielu
ważnych kwestiach.
Stworzona została grupa robacza do celów powiązania standardów projektowych
zawartych w Eurokodach, ze standardami materiałowymi zawartymi między innymi
w normie EN 206-1 (Joint Working Group Concrete Structural Eurocode). Jednym
z głównych zadań grupy roboczej będzie wyselekcjonowanie, które standardy
i informacje winny być powiązane ściśle pomiędzy normami na projektowanie konstrukcji,
a normami materiałowymi.
CEN/TC250/SC2 oraz CEN/TC104/SC1 wspólnie z pomocą powołanej grupy roboczej chcą
wypracować stanowisko i zarazem decyzję w sprawie zakresu poszerzenia informacji i wymagań
Stowarzyszenie Producentów Betonu Towarowego w Polsce
ul. Morawskiego 5; 30-102 Kraków
tel./fax: +48 12 427 28 44
mailto: [email protected]
website: www.spbt.pl
NIP: 677-21-11-151
REGON: 357033106
Sadowy Rejestr Stowarzyszen: 1592
Stowarzyszenie Producentów
Betonu Towarowego
w Polsce
Polish Association
of Ready
Mixed Concrete Producers
zamieszczonych w Eurokodzie, a dotyczących takich problemów jak np.: klasy ekspozycji, które
komisja CEN/TC250/SC2 proponuje umieścić w Eurokodach.
Polityka ERMCO w tym zakresie jest następująca, aby zachować w normie EN 206-1 wszystkie
tematy obecnie wskazane w funkcjonującej normie (w tym właśnie także obszary strukturalnych
właściwości materiałów) uzasadniając to tym, iż norma EN 206-1, a właściwie jej użytkownicy to
nie tylko projektanci zajmujący się projektowaniem struktury materiałowej. Jednakowoż pewne
możliwości zmiany struktury i zawartości normy EN 206-1 oczywiście są do negocjacji.
Wszystkie grupy robocze zajmujące się nowelizacjami zarówno Eurokodu jak i norm
materiałowych są zgodne co do tego, aby zwiększyć nacisk na projektowanie zarówno konstrukcji
jak i materiałów z uwzględnieniem cyklu życia. Związane jest to z coraz większym naciskiem na
problemy zrównoważonego rozwoju, które powinny znaleźć odzwierciedlenie w publikowanych
dokumentach odniesienia.
Uszczegółowienia metod oraz procedur podejścia związanych ze zrównoważonym rozwojem do
określania cech materiałów, warunków pracy, procedur projektowych etc. Spowoduje powstanie
nowych wymagań w zakresie materiałów w tym betonu. ERMCO wstępnie zaakceptowało
nowe płaszczyzny określania trwałości jednak tylko pod warunkiem iż będą opierać się one na
normowych metodach badawczych. Same warunki oceny wyników badań uzyskanych z metody
będą podlegać dyskusji przed ich opublikowaniem w ostatecznym kształcie. W pewnych cechach
zbyt dalekie uszczegółowienie wymagań lub postawienie ich zbyt ostro budzi sprzeciw ERMCO (na
przykład metoda badania karbonatyzacji – nie ma zgody na ustanowienie oceny jako głębokości
w mm skarbonatyzowanej powierzchni nie większej niż xx po 50 latach).
Stowarzyszenie Producentów Betonu Towarowego w Polsce
ul. Morawskiego 5; 30-102 Kraków
tel./fax: +48 12 427 28 44
mailto: [email protected]
website: www.spbt.pl
NIP: 677-21-11-151
REGON: 357033106
Sadowy Rejestr Stowarzyszen: 1592
Stowarzyszenie Producentów
Betonu Towarowego
w Polsce
Polish Association
of Ready
Mixed Concrete Producers
Użycie dodatków do betonu.
Spotkanie w dniu 03 czerwca w dużej części poświęcone było końcowemu ustaleniu
w sprawie stosowania współczynnika k w odniesieniu do granulowanego mielonego żużla
wielkopiecowego.
„k-value koncept” zostało za zgodą wszystkich rozszerzone o zastosowanie współczynnika k do
granulowanego mielonego żużla wielkopiecowego.
Granulowany mielony żużel wielkopiecowy jest materiałem, którego właściwości uzależnione
są od wielu czynników. W Europie występują żużle o różnej aktywności, różnych modułach
wobec czego zastosowanie ich staje się dość kłopotliwe w ramach jednych wytycznych. Przyjęcie
zbyt dużego współczynnika k dla żużla może rodzić niebezpieczeństwo popełnienia błędu w
przypadku stosowania do żużla o słabych parametrach. Brak jednoznacznej metody oceny
jakości żużla w kontekście ustalania współczynnika k spowodował odmienne stanowiska różnych
krajów. Zeszłoroczne propozycje ustanowienia współczynnika k dla żużla na poziomie 0,9 zostały
zrewidowane.
Ustalono ostatecznie, iż przyjęte zostaną następujące wytyczne w nowelizacji EN 206-1 dla
granulowanego mielonego żużla wielkopiecowego:
•
Maksymalna ilość granulowanego, mielonego żużla wielkopiecowego brana do obliczeń w świetle k-value koncept winna wynikać z nierówności:
GGBS
CEMENT ≤ 1,0 w stosunku masowym
GGBS – granulowany mielony żużel wielkopiecowy
Stowarzyszenie Producentów Betonu Towarowego w Polsce
ul. Morawskiego 5; 30-102 Kraków
tel./fax: +48 12 427 28 44
mailto: [email protected]
website: www.spbt.pl
NIP: 677-21-11-151
REGON: 357033106
Sadowy Rejestr Stowarzyszen: 1592
Stowarzyszenie Producentów
Betonu Towarowego
w Polsce
•
Polish Association
of Ready
Mixed Concrete Producers
k w wysokości 0,6 dla cementów CEM I oraz CEM II/A zgodnego z EN 197-1.
ECOTECH zarekomenduje do zarządu ERMCO w/w podstawowe zasady.
W ramach rozważań zaproponowany został temat ustanowienia metody oceny żużla jako
wskaźnik aktywności żużla na podstawie którego miałby być dopuszczony wyższy współczynnik
k dla żużli wysoko-aktywnych. Jako metodę oceny zaproponowano badanie aktywności żużla
z użyciem CEM I 42,5 i na podstawie wyników badań ustanowienie dodatkowych poziomów k.
(podejście to stosowane jest we Francji)
Dyskusja na spotkaniu toczyła się także w sprawie dodatkowych związanych badaniem
właściwości żużla oraz zastosowaniem wytrzymałości na ściskanie, jako prognozy trwałości
układu spoiwowego skomponowanego z cementu oraz żużla dodawanego do cementu na
wytwórniach betonu towarowego. Wspólnie zgodzono się na rozważenie podejścia badania
wytrzymałości jako jednego ze sposobów określenia trwałości. Niemniej jednak jeśli w pewnych
klasach ekspozycji wytrzymałość na ściskanie jest pewnego rodzaju odzwierciedleniem trwałości
betonu w danej klasie ekspozycji (na przykład ścieranie) to w innych klasach ekspozycji, zwłaszcza
agresji chemicznej to podejście jest bardzo dyskusyjne i z pewnością wprost nie przekłada się na
trwałość więc jako takie nie może samodzielnie stanowić o trwałości.
Nie uzyskano jednak jednomyślności w sprawie wydłużenia oceny trwałości po okresie 96 dni
(wydłużenie z obecnego z 28 dni do 96 dni).
Stowarzyszenie Producentów Betonu Towarowego w Polsce
ul. Morawskiego 5; 30-102 Kraków
tel./fax: +48 12 427 28 44
mailto: [email protected]
website: www.spbt.pl
NIP: 677-21-11-151
REGON: 357033106
Sadowy Rejestr Stowarzyszen: 1592
Stowarzyszenie Producentów
Betonu Towarowego
w Polsce
Polish Association
of Ready
Mixed Concrete Producers
Ponieważ w Polsce nie ma tradycji stosowania granulowanego mielonego żużla wielkopiecowego
jako dodatku do betonów nie wnosiliśmy żadnych wniosków do uzgodnień poczynionych
w ramach niniejszego tematu.
Na spotkaniu poruszono także problem cementu referencyjnego (cementu odniesienia).
Dotychczas jako cement referencyjny stosowany był cement CEM I. Przy pomocy tego cementu
badano i określano w pierwotnej wersji EN 206-1 zależności stosowania dodatków typu II oraz
ustalano na tej podstawie wartości współczynnika k. Stosowanie dodatku popiołu lotnego oraz
granulowanego mielonego żużla wielkopiecowego do betonu wraz z cementem CEM I przy
zastosowaniu zasad równoważnego przeliczenia stosunku wodno-spoiwowego z pewnością
redukowało obawy o aspekt uzyskania odpowiedniej trwałości w/w układu spoiwowego.
W rzeczywistości taki układ spoiwowy był bardzo zbliżony do zastosowania cementów
z dodatkami w miejsce mieszaniny cementu czystego i dodatku. W świetle nowych kierunków
opracowań metod badawczy oraz spoiw odpornych na agresywne środowiska (na przykład
chlorkowa agresja) CEM I nie jest cementem pożądanym do zastosowania w materiałach
pracujących w niektórych szczególnie agresywnych środowiskach. Dlatego też dalsze stosowanie
CEM I jako cementu referencyjnego budzi wiele obaw o trafność podejścia. W świetle także
zrównoważonego rozwoju CEM I może zostać w przyszłości wyeliminowany z funkcjonujących
specyfikacji. Rozważane było poszerzenie rodzaju cementu używanego jako cement referencyjny
o cement CEM II/A.
Omówiono wstępnie problematykę zrównoważonego rozwoju oraz aspekty jakie
w przyszłości będą przedmiotem obrad komisji ECOTECH.
Stowarzyszenie Producentów Betonu Towarowego w Polsce
ul. Morawskiego 5; 30-102 Kraków
tel./fax: +48 12 427 28 44
mailto: [email protected]
website: www.spbt.pl
NIP: 677-21-11-151
REGON: 357033106
Sadowy Rejestr Stowarzyszen: 1592
Stowarzyszenie Producentów
Betonu Towarowego
w Polsce
Polish Association
of Ready
Mixed Concrete Producers
W ramach niniejszego tematu przedstawiono konieczności stworzenia procedur
opisujących i wpasowujących się w tematykę projektowania właściwości betonu w świetle cyklu
życia produktu.
Przedstawiono projekt normy na roboty geotechniczne prEN 1536. Omówione zostały podatkowe
wymagania oraz właściwości w odniesieniu do materiałów zastosowanych do produkcji oraz do
badań produktu.
Ostatnią sprawą poruszaną w ramach prac nad nowelizacja EN 206-1 było zastosowanie
jasnych i rzeczowych kryteriów w sprawie stosowania włókien do mieszanki betonowej.
Zaproponowane zostały procedury kontroli jakie miałby się pojawić w normie EN 206-1 dotyczące
dokładności dozowania, sposobu i częstotliwości kontroli oraz kryteriów oceny zgodności
i identyczności w odniesieniu do świeżej mieszanki betonowej.
Ustalono szczegółowe obrady na zasygnalizowane tematy na spotkaniu w Brukseli we
wrześniu.
autor:
mgr inż. Sebastian Kaszuba
Członek Komisji ECO-TECH z ramienia SPBT
Centrum Technologiczne BETOTECH Sp. z o.o.
