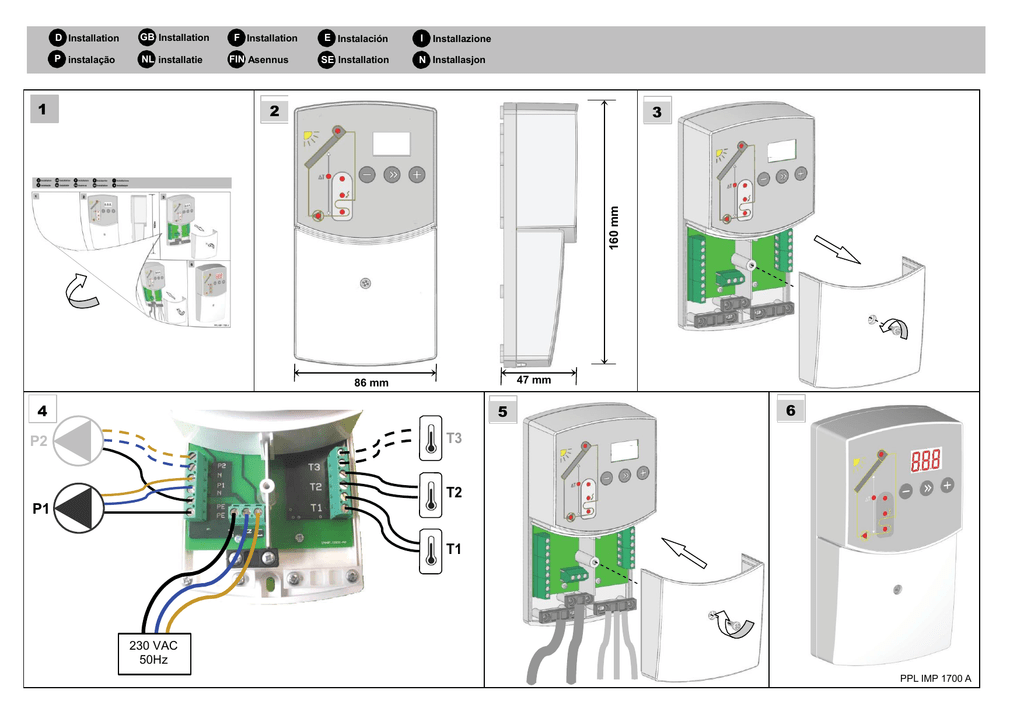

1 3 4 P2 P1 T3 T2 T1 5 6 2

D Installation
GB Installation
P instalação
NL installatie
1
F Installation
FIN Asennus
E Instalación
SE Installation
I Installazione
N Installasjon
2
160 mm
3
28mm
47 mm
86 mm
4
5
6
T3
P2
T2
P1
T1
230 VAC
50Hz
PPL IMP 1700 A
1
T1
T3
P2
P1
T2
Montage und Bedienungsanleitung
Parameter Nr 4 =Gefrierschutz
Gefrierschutz ausgeschaltet (Werkseinstellung)
Basic Solar Control LED
T1
Vorgabe von t°C zur Schutzeinschaltung (Einstellung von -5 bis 5 °C)
Parameter Nr 5 = Überhitzungsschutz
Zusatzfunktionen:
1 Zusatz-Wärmeregler
1 Sensor
Überhitzungsschutz ausgeschaltet (Werkseinstellung)
T3
Überhitzungsschutz eingeschaltet
P2
P1
Parameter Nr 6 = Höchsttemperatur des Kollektors
Wert zur Einschaltung des Überhitzungsschutzes (Werkseinstellung 140°C)
Einstellung von 100°C (10) bis 200°C (20)
Parameter Nr 7 = Röhrenkollektor
Das System wird mit einem Flachkollektor betrieben (Werkseinstellung)
Das System wird mit einem Röhrenkollektor betrieben (Vakuumkollektor)
Alle 30 min schaltet sich die Pumpe für 30 sec ein, um den richtigen Temperaturwert beim
Kollektor zu messen und einen kurzen Beladungszyklus zu verhindern.
Parameter Nr 8 = Zusatzfunktion für P2 (nur in Betrieb, wenn der Sensor T3 montiert ist)
Anschluss P2 wird zur Steuerung der Nachheizung benutzt (Werkseinstellung).
Anschluss P2 wird zur Kühlung des Hauptbehälters benutzt.
(Lagerung der Überschussenergie in einem anderen Speicher (z.B. Schwimmbad, Tank)
Parameter Nr P1 = Test Hauptpumpe (Werkseinstellung P1:A)
Automatik-Betrieb: Die Pumpe läuft gemäß “dt”- Wert.
Manuell-Betrieb: Die Pumpe läuft 4 Stunden und geht danach automatisch zum AutomatikBetrieb zurück.
Manuell-Betrieb: Pumpe ausgeschaltet.
Parameter Nr P2 = Test Nachheizung(in Betrieb nur, wenn Sensor T3 montiert ist)
Manuell-Betrieb: Nachheizung eingeschaltet.
Manuell-Betrieb:Nachheizung
ausgeschaltet.
T2
TECHNISCHE DATEN
Betriebstemperatur
Temperatur-Einstellbereich:
Dt (Temperaturdifferenz zw. Kollektor T1 und Behälter T2)
Wassertemperatur (gewünschte maximale t°C im Behälter T2)
Nachheizung (Vorgabe Einstelllevel P2)
Elektrische Schutzart
Elektrischer Anschluss
Anschlüsse:
P1 (Hauptpumpe):
P2 (Nachheizung):
Sensoren:
T1 (Kollektor):
T2 (Behälter):
T3 (Zusatzsensor für Steuerung P2):
Software-Version
0°C - 50°C
4°C - 30°C (39°F - 86°F)
30°C - 90°C (86°F - 194°F)
0°C - 85°C (0°F – 185°F)
IP42
230Vac +/- 10% 50Hz
Relais 8A 250VAC.
Relais 8A 250VAC
PT 1000 (1,5 m, max. 180°C)
PT 1000 (3 m, max. 105°C)
PT 1000 (3 m, max. 105°C)
Version wird beim Start U 1._
angezeigt
DISPLAY
1: Anzeige für die Temperatur am Behälterboden
(Display “7” zeigt die gemessene t°C).
2: Anzeige Pumpe (blinkt bei Betrieb)
3: Anzeige Nachheizung ( blinkt bei Betrieb)
4: Max.t°C im Behälter (Einstellung)
5: dt Temperaturdifferenz zwischen Kollektor
”6” und Behälter ”1”. (Einstellung)
6: Anzeige t°C Kollektor (Display “7” zeigt die
gemessene Temperatur).
7: Display (rot).
A: Minus-Taste (zur Wertreduzierung)
B: Menü-Taste (zur Änderung des angezeigten Wertes
u. der Parameternummer)
C: Plus-Taste (zur Werterhöhung)
6
7
5
4
3
2
1
A
B
C
PPL IMP 1705
FUNKTION UND BESCHREIBUNG
Kollektor- und Systemschutz:
Funktion der Hauptpumpe (P1):
Die Pumpe läuft:
wenn die Kollektortemperatur (T1) höher als die im Behälter ist (T2) + dt, welche vom Parameter-Menü geregelt wird
(Nr 1 => Werkseinstellung 8°C)
15 sec, wenn die Pumpe 5 Tage nicht in Betrieb war (Funktion Ausschalten gegen Blockierung).
Die Pumpe schaltet sich aus:
wenn die Kollektortemperatur (T1) unter die des Behälters sinkt (T2) + dt/2.
Gefrier- und Schneeschutz
Diese Funktion hält die Temperatur des Kollektors T1 über der vorgegebenen Gefriertemperatur (wird von
dem Parameter-Menü Nr 4 geregelt), indem sie die Pumpe P1 einschaltet.
Diese Funktion schützt vor Schneeansammlung auf dem Kollektor und erhöht die Effektivität tagsüber und
dient zur Verhinderung von Beschädigungen der Solarflüssigkeit.
ACHTUNG: Empfehlenswert ist diese Funktion in sehr kalten Regionen nicht zu benutzen, damit nicht ein
zu hoher Anteil der im Behälter gelagerten Energie verbraucht wird.
Überhitzungsschutz des Kollektors
Diese Funktion dient zum Schutz der Kollektorflüssigkeit.
Sie schaltet die Pumpe ein, wenn die Kollektortemperatur T1 den im Parameter Nr 6 vorgegebenen Wert
(werksmäßig 140°C) übersteigt, selbst beim Erreichen der Höchsttemperatur. (Die Pumpe wird
ausgeschaltet, wenn die Wassertemperatur im Behälter 95°C erreicht).
Beispiel:
dt = T1 - T2
dt-Wert
Überhitzungsschutz des Systems
Wenn die Behältertemperatur 95°C beträgt (zulässige Höchsttemperatur), und die Kollektortemperatur T1
um 5°C niedriger ist, wird die Pumpe eingeschaltet, um den Behälter bis auf die vorgegebene Temperatur
abzukühlen. Diese Funktion lässt sich von dem Parameter-Menü ausschalten (Nr 5, werksmäßig
ausgeschaltet).
dt-Wert / 2
Zusatzfunktion Nachheizung (P2):
Um diese Funktion zu benutzen, muss man den Zusatzsensor T3 montieren.
Dieser Anschluss wird gewöhnlich zur Steuerung der Nachheizung des Behälters (elektrischen Heizelementes oder
Warmwasserbereiters…) benutzt
Einschaltung:
Wenn die Wassertemperatur (T3) im Behälter unter den vorgegebenen Wert sinkt, der von dem Parameter-Menü
geregelt wird (Nr 3 => Werkswert 50°C)
Ausschaltung:
Wenn die Wassertemperatur (T3) um 5°C über dem vorgegebenen Wert liegt.
Beispiel:
Wassertemperatur im Behälter
T3 (°C)
Wert Т 3 + 5°C
Sensorenfehler:
Kollektor Sensor (T1):
Behälter Sensor (T2):
Zusatzsensor (T3):
Pumpe P1 läuft nicht (Err 1 und die jeweilige Leuchtdiode blinkt).
Pumpe P1 läuft nicht (Err2 und die jeweilige Leuchtdiode blinkt).
Der Zusatzerhitzer ist ausgeschaltet. (Err 3)
Entsprechender Wert für Sensor PT1000: (wird mittels Ohmmeter überprüft)
-10°C
0°C
10°C
20°C
30°C
40°C
50°C
60°C
70°C
80°C
90°C
100°C
120°C
140°C
960 Ω
1000 Ω
1039 Ω
1077 Ω
1116 Ω
1155 Ω
1194 Ω
1232 Ω
1271 Ω
1309 Ω
1347 Ω
1385 Ω
1461 Ω
1535 Ω
PARAMETER MENÜ
Wert T3
Drücken Sie
Zusatzfunktion Kühlung (P2):
und
Danach drücken Sie
Die Funktion Kühlung wird gewöhnlich zur Kühlung des Haupt-Solarbehälters bei starker Sonnenstrahlung benutzt .
Diese Funktion ermöglicht die Lagerung der Überschussenergie in einem anderen Behälter (Schwimmbecken, Tank u.a.)
Einschaltung:
Wenn die Wassertemperatur (T3) im Behälter die Obergrenze des vorgegebenen Wertes übersteigt, der von dem
Parameter-Menü geregelt wird (Nr 3 => Werkswert 50°C)
Ausschaltung:
Wenn die Wassertemperatur (T3) um 5°C unter dem vorgegebenen Wert liegt.
für 2 sec, um sich in das Parameter-Menü einzuloggen.
, um einen Parameter zu wählen, den Sie mit
oder
ändern.
Parameter Nr 1 = dt
Differenz zw.der Kollektortemperatur (T1) und der des Behälters (T2) zum Starten der
Hauptpumpe (Werkswert 8°C).
Parameter Nr 2 =Höchsttemperatur
Beispiel:
Wassertemperatur im Behälter Т3 (°C)
Wert T3
Wert T3 – 5 °C
Gewünschte Höchsttemperatur des Behälters (werksmäßig 90°C)
Parameter Nr 3 = Vorgabe eines Wertes für einen Zusatzerhitzer
Vorgabe eines Wertes zur Einschaltung eines Zusatzerhitzers (werksmäßig 50°C)
In Betrieb nur, wenn Sensor T3 eingeschaltet ist
Parameter N°4 = Anti-freeze protection
The anti-freeze protection is deactivated. (default value)
USER GUIDE
Basic Solar control
T1
Setting level to start the anti freeze protection. (adjustable -5 to 5°C)
Parameter N°5 = Overheat protection
Extra Funtion:
1 Additional heat control
1 sensor
The overheat protection is deactivated. (default value)
T3
P2
P1
The overheat protection is activated.
Parameter N°6 = Collector Maximum temperature
Setting level to start the overheat protection. (default value 140°C)
Adjustable 100°C (10) to 200°C (20)
Parameter N°7 = Tubes collector
The system works with a standard panel collector. (default value)
The system works with a tubes collector (Vaccum tubes collector).
Each 30 minutes the pump will be activated 30 seconds to measure the correct value on the
collector to avoid short charge cycle.
Parameter N°8 = Extra function for P2 (Effective only if T3 sensor is connected)
P2 output is used to control an additional heat. (default value)
P2 output is used to cool the primary tank on another heat storage.
T2
TECHNICAL CHARACTERISTICS
0°C - 50°C
Operating temperature
Setting temperature range:
Dt (Temperature difference between Collector T1 & Tank T2)
Water temperature (Max desired Temperature in tank T2)
Additional heat (Setting level to control P2)
Electrical Protection
Power supply
Outputs:
P1 (Main Pump):
P2 (Extra function):
Sensors:
T1 (Collector):
T2 (Tank):
T3 (Additional sensor to control P2):
4°C - 30°C (39°F - 86°F)
30°C - 90°C (86°F - 194°F)
0°C - 85°C (0°F – 185°F)
IP42
230Vac +/- 10% 50Hz
Relay 8A 250VAC.
Relay 8A 250VAC
PT 1000 (1,5 Meter, Max 180°C)
PT 1000 (3 Meters, Max 105°C)
PT 1000 (3 Meters, Max 105°C)
The version is displayed during
the init. U 1._
Software version
Parameter N°P1 = Main pump test (Default value is P1:A)
Automatic mode: The pump is running in accordance with the “dt” value.
Manual mode: The pump is running during 4 hours and return automatically in Automatic
mode after this time.
Manual mode: The pump is switch off.
Parameter N°P2 = Extra output test (Effective only if T3 sensor is connected)
Manual mode: The additional heat is switch on.
Manual mode: The additional heat is switch off.
DISPLAY
1: Tank bottom temperature indicator (The display
“7” shows the measured temperature).
2: Pump indicator (Blinks when operating)
3: Additional heat indicator (Blinks when operating)
4: Max Temperature in the tank (setting level).
5: dt Difference temperature between the Collector
”6” & Tank ”1”. (setting level)
6: Collector temperature indicator (The display “7”
shows the measured temperature).
7: Display (Red).
A: Minus key (to decrease the current value)
B: Menu key (to change the displayed value and
parameter number)
C: Plus key (to increase the current value)
6
7
5
4
3
2
1
A
B
C
PPL IMP 1705
FUNCTION and DESCRIPTION
Main Pump (P1) function:
The pump is running:
when the collector temperature (T1) is above the Tank temperature (T2) + dt, adjustable on the parameter menu
(N°1=>default value 8°C)
during 15 seconds if the pump doesn’t work during 5 days. (Antilock braking function)
The pump is turned off:
when the collector temperature (T1) decrease under the Tank temperature (T2) + dt/2.
Example:
dt = T1- T2
dt (°C)
Panel and system protections:
Freeze and snow protection
This option will keep the solar panel temperature T1 above the Freeze setting (adjustable on the
parameters menu N°4) by activating the pump P1.
This option could be used to reduce snow accumulation on the panel and increases the efficiency during
the day or to avoid the solar liquid damages.
Be Careful: it is preferable not to use this function in the too cold regions in order not to use too much the
energy stored in the tank.
Panel overheat protection
This option is used to protect the collector liquid.
It consists to activate the pump if temperature on the collector T1 exceeds the value of parameter N°6
(default value 140°C), even if the max temperature is reach. (The pump will be stopped when the water
temperature in the tank will reach 95°C).
dt Setting
dt Setting / 2
P1
Additional heat (P2) Extra function:
To use this option you must connect the extra sensor T3.
This output is generally used to control an additional heat on your tank (Electrical résistance or boiler…)
Switch on:
When the water temperature (T3) inside the tank decrease under the setting level, adjustable on the parameter
menu (N°3 =>default value 50°C)
Switch off:
When the water temperature (T3) is 5°C above the setting level.
Example:
Water temperature in tank T3 (°C)
T3 setting + 5°C
T3 setting
System overheat protection
If the temperature in the tank is 95°C (Max admissible temperature) and the collector temperature T1 is 5°C
below. The pump will be activated to cool the tank until the adjusted value (parameter n°2).
You can deactivate this function on the parameters menu (N°5 = default value off)
Sensors error:
Collector sensor (T1):
Tank sensor (T2):
Extra sensor (T3):
The pump P1 is stopped (Err 1 and concerning LED blinks).
The pump P1 is stopped (Err 2 and concerning LED blinks).
The additional heat is stopped. (Err 3)
Corresponding value for sensor PT1000: (To be check with an Ohmmeter)
960 ohms
1000 ohms
1039 ohms
1077 ohms
1116 ohms
1155 ohms
1194 ohms
-10°C
0°C
10°C
20°C
30°C
40°C
50°C
60°C
70°C
80°C
90°C
100°C
120°C
140°C
1232 ohms
1271 ohms
1309 ohms
1347 ohms
1385 ohms
1461 ohms
1535 ohms
PARAMETERS MENU
P3
Press
Cooling (P2) Extra function:
The cooling function is generally used for cooling down the primary solar tank at high solar irradiation. With this function
you could cumulate excess energy on another heat storage. (Swimming pool, tank …)
Switch on:
When the water temperature (T3) inside the tank increase upper the setting level, adjustable on the parameter menu
(N°3 =>default value 50°C)
Switch off:
When the water temperature (T3) is 5°C below the setting level.
and
After, Press
during 2 seconds to enter on the parameters menu.
to select the parameter to modify with
or
.
Parameter N°1 = dt
Difference between collector temperature (T1) and Tank temperature (T2) to start the main
pump. (Default value 8°C)
Parameter N°2 = Max temperature
Example:
Water temperature in tank T3 (°C)
Max desired water temperature on the Tank. (Default value is 90°C)
Parameter N°3 = Set Level for Additional Heat
T3 setting
T3 setting – 5°C
P3
Setting level to start the additional heat. (Default value 50°C)
Effective only if T3 sensor is connected
Parametr N°4 = Zabezpieczenie przeciwzamrożeniowe
Zabezpieczenie przeciwzamrożeniowe jest nieaktywne. (nastawa fabryczna)
Instrukcja
Sterownik Basic Solar control
T1
Zmiana nastawy aktywuje zabezpieczenie. (zakres nastawy:od -5 do 5°C)
Parametr N°5 = Zabezpieczenie przed przegrzewem instalacji
Funkcja dodatkowa:
-kontrola dodatkowego
źródła ciepła,- sensor T3
Zabezpieczenie przed przegrzewem jest nieaktywne. (nastawa fabryczna)
T3
Zabezpieczenie jest aktywne.
P2
P1
Parametrr N°6 = Maksymalna temperatura kolektora
Zmiana nastawy aktywuje zabezpieczenie przed przegrzewem
kolektora (wartość fabryczna 140°C) . Zakres nastawy od 100°C
(10)do 200°C (20)
Parameter N°7 = Definiowanie orurowania kolektora
System pracuje z zastosowaniem standardowego kolektora panelowego. (nastawa
fabryczna)
System pracuje z zastosowaniem kolektora rurowego (Próżniowy kolektor rurowy).
W interwałach 30 minutowych uruchomiona zostaje pompa na okres 30 s. w celu
wyrównania temperatur i uzyskania prawidłowego pomiaru. Ten cykl pracy chroni system
przed krótkotrwałymi załączeniami i pulsacyjnymi doładowaniami zasobnika.
Parametr N°8 = Dodatkowa funkcja dla pompy P2 (działa tylko jeśli czujnik T3 jest podłączony )
Wyjście P2 jest stosowane do kontroli ciepła dostarczanego ze źródła dodatkowego.
(nastawa domyślna - wyłączone)
Wyjście P2 jest stosowane do chłodzenia zasobnika lub innego akumulatora ciepła.
Parametr N°P1 = Test pompy głównej (Nastawa fabryczna P1:A)
Tryb automatyczny: Pompa pracuje zgodnie z wartością “dt” value.
Tryb ręczny: Pompa pracuje przez 4 godziny i po tym okresie wraca do Trybu
automatycznego.
Tryb ręczny: Pompa wyłączona.
Parametr N°P2 = Test wyjścia dodatkowego (działa jeśli T3 jest podłączony)
Tryb ręczny: Dodatkowe żródło ciepła jest załączone.
Tryb ręczny: Dodatkowe żródło ciepła jest wyłączone.
T2
CHARAKTERYSTYKA TECHNICZNA
Zakres temperatur pracy
Zakres nastaw temperatury:
Dt (Różnica temp. - kolektor T1/ zasobnik T2)
Temperatura wody ( temperatura w zasobniku T2)
Temp. dodatkowego źródła (Nastawa dla P2)
Klasa obudowy
Zasilanie
Wyjścia:
P1 (Pompa główna):
P2 (Funkcja dodatkowa):
Czujnik:
T1 (Kolektor):
T2 (Zbiornik/Zasobnik):
T3 (Dodatkowy czujnik do sterowania P2):
Wersja oprogramowania
0°C - 50°C
4°C - 30°C (39°F - 86°F)
30°C - 90°C (86°F - 194°F)
0°C - 85°C (0°F – 185°F)
IP42
230Vac +/- 10% 50Hz
Przekaźnik 8A 250VAC.
Przekaźnik 8A 250VAC
PT 1000 (1,5 metra, Max 180°C)
PT 1000 (3 metry, Max 105°C)
PT 1000 (3 metry, Max 105°C)
Wersja jest wyświetlana w trakcie
uruchamiania U 1._
WYŚWIETLACZ
1: Wskaźnik temperatury na dnie zbiornika
(Wyświetlacz “7” pokazuje mierzoną temp.).
2: Wskaźnik stanu pompy(pulsuje w trakcie pracy)
3: Wskaźnik stan dodatkowego źródła(pulsuje w trakcie pracy)
4: Max temperatura w zbiorniku (nastawa).
5: dt różnica temperatur pomiędzy kolektorem ”6” i
zbiornikiem ”1”. (nastawa)
6: Wskaźnik temperatury w kolektorze (Wyświetlacz “7”
pokazuje mierzoną wartość).
5
7: Wyświetlacz(czerwony).
4
3
A: Minus (zmniejszanie wartości)
B: Menu (zmiana wskazania i numeru
parametru)
C: Plus (zwiększanie wartości)
2
6
7
1
A
B
C
PPL IMP 1705
ALGORYTM PRACY STEROWNIKA
Funkcje pompy głównej (P1):
Pompa pracuje:
gdy temperatura kolektora (T1) jest wyższa od temperatury zbiornika (T2) + wartość dt - ustawialny parametr w
menu (N°1=>wartość fabryczna 8°C)
gdy nastąpił przestój 5 dniowy. Pompa uruchamiana jest na 15 sekund. (Ochrona przed zablokowaniem pompy)
Pompa jest wyłączona :
gdy temperatura kolektora(T1) spada poniżej temperatury zbiornika (T2) + wartość dt/2.
Przykład:
dt = T1- T2
dt (°C)
Zabezpieczenia instalacji:
Odtajanie i ochrona przeciwzamrożeniowa
Ta funkcja umożliwia utrzymywanie temperatury panela solarnego T1 powyżej nastawy
przeciwzamrożeniowej (ustawianej parametrem N°4) dzięki załączeniu pompy P1.
Stosuje się ją w celu stopienia śniegu zgromadzonego na panelu oraz w celu ochrony przed
potencjalnymi zniszczeniami spowodowanymi przez płyn roboczy.
Uwaga:Stosowanie tej funkcji w zimnych strefach klimatycznych znacząco wpływa na zużycie energii
cieplnej zgromadzonej w zbiorniku.
Ochrona panela przed przegrzaniem
Funkcja stosowana w celu zabezpieczenia płynu roboczego w panelu solarnym.
Jeśli temperatura kolektora T1 przekracza wartość nastawy parametru N°6 (wartość domyślna
140°C),to uruchamiana jest pompa , nawet jeśli temperatura wody w zbiorniku została osiągnięta
(pompa będzie pracowała do osiągnięcia temperatury 95°C w zbiorniku).
dt
dt / 2
P1
Funkcja dodatkowa (P2) – dodatkowe źródło ciepła:
Funkcja jest aktywna po podłączeniu czujnika T3.
To wyjście służy do sterowania pracą dodatkowego źródła ciepła (np.grzałka elektryczna , kocioł na paliwa
stałe…)
Wyjście załączone:
Gdy temperatura wody (T3) wewnątrz zbiornika spada poniżej nastawy, która jest nastawiana w menu
parametrów (N°3 =>wartość domyślna 50°C)
Wyjście wyłączone:
Gdy temperatura wody (T3) jest o 5°C powyżej nastawy.
Przykład:
Temperatura wody T3 (°C)
nastawaT3+5°C
nastawaT3
Ochrona instalacji przed przegrzaniem
Jeśli temperatura w zbiorniku osiągnie 95°C (Max dopuszczalna temp.) a temperature kolektora T1 jest o 5°C
niższa to nastąpi uruchomienie pompy w celu wychłodzenia zbiornika do wartości nastawianej w menu
parametrów (parametr n°2).
Funkcja może zostać wyłączona w menu parametrów (N°5 = wartość domyślna -wyłączone)
Błędy czujników:
Czujnik kolektora (T1):
Czujnik zbiornika (T2):
Czujnik dodatkowy (T3):
Pompa P1 zatrzymana (Err 1 oraz migająca dioda LED ).
Pompa P1 zatrzymana (Err 2 oraz migająca dioda LED).
Dodatkowe żródło ciepła wyłączone. (Err 3)
Wartości oporu dla czujnika PT1000: (Sprawdzić miernikiem oporu)
60°C
70°C
80°C
90°C
100°C
120°C
140°C
960 Ω
1000 Ω
1039 Ω
1077 Ω
1116 Ω
1155 Ω
1194 Ω
-10°C
0°C
10°C
20°C
30°C
40°C
50°C
1232 Ω
1271 Ω
1309 Ω
1347 Ω
1385 Ω
1461 Ω
1535 Ω
MENU PARAMETRÓW
P3
Naciśnij
Funkcja dodatkowa (P2) - Chłodzenie:
W przypadkach wysokiego nasłonecznienia skutkującego wysokimi temperaturami w pierwotnym obiegu solarnym
zachodzi potrzeba chłodzenia układu. Dodatkowe ciepło odebrane w tym procesie może zostać przekazane do
kolejnego akumulatora ciepła lub wykorzystane do dodatkowego ogrzewania . ( np. podgrzewanie wody basenowej)
Wyjście załączone:
Gdy temperatura wody (T3) wewnątrz zbiornika wzrasta powyżej nastawy , która jest ustawiana w menu parametrów
(N°3 =>wartość domyślna 50°C)
Wyjście wyłączone:
Gdy temperatura wody (T3) jest o 5°C poniżej nastawy.
Nacisnąć
przez 2 sekundy aby wejść do menu parametrów.
i
aby wybrać parametr; zmiana wartości
lub
.
Parametr N°1 = dt
Różnica pomiędzy temperaturą kolektora (T1) a temperaturą zbiornika (T2) umożliwiająca
uruchomienie pompy. (Wartość domyślna 8°C)
Parametr N°2 = Maksymalna temperatura
Przykład:
Temperatura wody w zbiorniku T3 (°C)
Maksymalna temperatura wody w zbiorniku. (Domyślnie 90°C)
Parametr N°3 = Temperatura uruchomienia dodatkowego źródła ciepła
Nastawa T3
NastawaT3 – 5°C
Nastawa załączająca dodatkowe źródło ciepła. (Domyślnie
50°C). Funkcja aktywna jeśli czujnik T3 jest podłączony
P3
